На рынке компрессорного оборудования СНГ имеется несколько лидеров, продукция которых давно пользуется высокой популярностью по причине высокого качества. В число таких лидеров входит белорусская компания «Ремеза».
Работает она в этой сфере уже 20 лет и имеет тесные связи с деловыми партнёрами из Великобритании и Италии.

К сожалению, любое, даже самое высококачественное оборудование со временем выходит из строя и естественно нуждается в ремонте. Для этого «Ремеза» выпускает полный комплект запасных частей для своей продукции и в частности предохранители для компрессоров Ремеза. Эти запасные части очень востребованы по той причине, что они предназначены для того, что бы защищать компрессорное оборудование от перегрузок, из-за чего они быстро выходят из строя.

Всего компания выпускает около 30 типов, а именно разнообразные вставки и колодки, а так даже непосредственно два вида предохранителей.
Такие запасные части позволяют провести ремонт компрессоров любой сложности. При этом стоит отметить, что те же предохранители для компрессоров полностью соответствуют требованиям по качеству директив ЕС и технических регламентов Таможенного союза.
Приобрести предохранители для компрессоров «Ремеза» можно непосредственно у нас на сайте.

Эксперты в области компрессорного оборудования утверждают, что запасные части производства «Ремеза» позволяют добиться качественного ремонта практически при любых его поломках. Это позволяет значительно снизить в дальнейшем затраты на приобретение нового компрессорного оборудования или же полную его замену.

Содержание

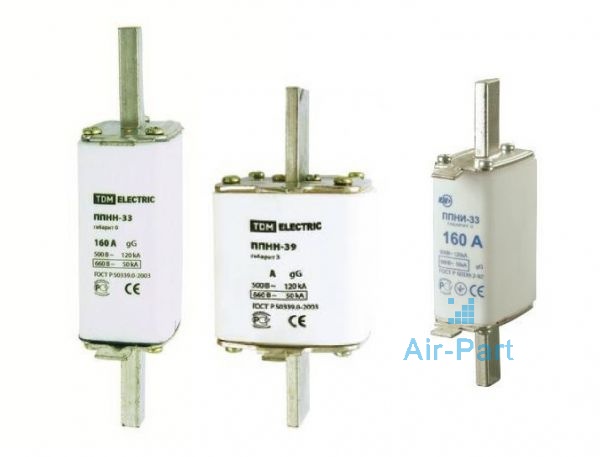

Предохранители для компрессоров Remeza
Отключается компресор
Recommended Posts
Похожие публикации
Обслуживание и гарантия
Техническое обслуживание поршневого компрессора
Запрещается:
Характеристика смазочного материала.
Подготовка компрессора к работе, первое включение и порядок работы.
Компрессор Remeza
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
4383000200 Изм.11 03.2009-303
📸 Видео

Видео:Компрессор ECO AE-1004-22, устранил причину отключения (срабатывания теплового реле)Скачать

Предохранители для компрессоров Remeza

Видео:Срабатывает термореле на компрессоре.Скачать

Отключается компресор

Видео:Компрессор ремонт срабатывания теплового реле РесантаСкачать

Компрессор необходимо расположить на горизонтальной поверхности пола, в устойчивом положении.

Не допускать воздействия на компрессор атмосферных осадков.

В помещении, где расположен компрессор, обеспечить хорошую вентиляцию (проветривание), следя за тем, чтобы температура окружающего воздуха поддерживалась между плюс 5 и плюс 40 С.

Всасываемый компрессором воздух не должен содержать пыли, паров любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных растворителей или красителей, токсичных дымов любого типа. При температуре окружающего воздуха выше 30 С забор воздуха на всасывание компрессором рекомендуется осуществлять не из помещения или принимать специальные меры для уменьшения температуры окружающего компрессор воздуха.

В случае критических помещений (присутствие частиц пыли различного рода) необходимо чаще заменять воздушные фильтры. Значительное снижение пропускной способности фильтров может привести к выходу из строя всасывающего, нагнетательного или обратного клапана.

Использование компрессора строго ограничено сжатием воздуха, поэтому он не может быть использован для каких-либо иных газов.

Использование сжатого воздуха для различных предусмотренных целей (наддув, пневматический инструмент, окраска, мытьё со средствами на водной основе и т.д.) обусловлено знанием и соблюдением норм, предусмотренных в каждом из таких случаев.

При подсоединении компрессора к линии распределения, либо исполнительному устройству необходимо использовать пневмоарматуру и гибкие трубопроводы соответствующих размеров и характеристик (давление и температура).

Сжатый воздух представляет собой энергетический поток и поэтому является потенциально опасным. Трубопроводы, содержащие сжатый воздух, должны быть в исправном состоянии и соответствующим образом соединены. Перед тем, как установить под давление гибкие трубопроводы, необходимо убедиться, что их окончания прочно закреплены.

Не использовать гибкие трубопроводы для перемещения инструментов.

Перед началом работы необходимо проверить:

правильность подключения к питающей сети и заземлению;
целостность и надёжность крепления защитного ограждения клиноременной передачи;
надёжность крепления опор и амортизаторов компрессора;
целостность и исправность предохранительного клапана, органов управления и контроля.

Для технических проверок руководствоваться «Руководством по эксплуатации», «Правилами устройства электроустановок» и «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением».

По завершении ремонтных работ установить на свои места защитное ограждение и детали, соблюдая при включении те же меры предосторожности, что и при первом запуске.

Меры безопасности при эксплуатации ресивера:

правильно использовать ресивер в пределах давления и температуры, указанных на табличке технических данных завода-изготовителя;
постоянно контролировать исправность и эффективность устройств защиты и контроля (прессостат, предохранительный клапан, манометры);
не размещать ресивер в помещениях с недостаточной вентиляцией, а также в зонах, подверженных воздействию тепла и вблизи легковоспламеняющихся веществ;
не подвергать ресивер вибрациям, которые могут вызвать разрывы сварных швов из-за усталостной прочности металла;
ежедневно производить слив конденсата, образующегося в ресивере.

При эксплуатации ресивера необходимо соблюдать требования «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением».

Эквивалентный уровень звука в контрольных точках, на расстоянии 1,0 м от компрессора работающего в режиме ПВ 60%, не должен превышать 80 дБА.

Читайте также: Мембранный компрессор для покраски

При превышении уровней шума выше допустимых необходимо использовать индивидуальные средства защиты по ГОСТ 12.4.051-87.

Погрузочно-разгрузочные работы должны производиться в соответствии с транспортной маркировкой на таре.

Утилизация использованных масел и конденсатов должна осуществляться с соблюдением соответствующих нормативов в силу того, что эти продукты загрязняют окружающую среду.

При эксплуатации компрессора должны соблюдаться «Общие правила пожарной безопасности для промышленных предприятий «.

Видео:ГЛОХНЕТ ИЛИ НЕ ЗАПУСКАЕТСЯ КОМПРЕССОР | РЕШЕНИЕСкачать

Запрещается:

Видео:Ременный компрессор - срабатывает тепловое реле или плохо запускается - есть решение! часть 2Скачать

Характеристика смазочного материала.

SHELL Corena P 100
CASTROL Aircol PD 100
ESSO Kompressoroel 30 (VCL 100)

Видео:Поршневой компрессор Ремеза. Основные неисправности компрессораСкачать

Подготовка компрессора к работе, первое включение и порядок работы.

Аккуратно вскройте упаковку, проверьте комплектность, убедитесь в отсутствии повреждений.

Установите на ресивер колеса или амортизаторы, установите компрессор на ровной горизонтальной площадке, обеспечив свободный доступ к выключателю и крану подачи воздуха потребителю. Для обеспечения хорошей вентиляции и эффективного охлаждения необходимо чтобы ограждения ременной передачи находились на расстоянии, как минимум, 1 метра от стены. Пол помещения в месте установки компрессора должен быть из несгораемого материала и маслоустойчивым.

Проверьте соответствие указаний табличек на блоке поршневом, ресивере, электродвигателе и данных настоящего руководства по эксплуатации.

Проверьте по маслоуказателю уровень масла в картере блока поршневого — он должен находиться в пределах красной метки смотрового стекла. При необходимости долейте до среднего уровня компрессорное масло, рекомендованное настоящей инструкцией. Не допускайте утечек масла из соединений и попадания масла на наружные поверхности компрессора.

Проверьте соответствие напряжения питающей сети.

При электрическом подсоединении особое значение имеет последовательность фаз, так как это определяет направление вращения вала блока поршневого, которое должно соответствовать стрелке на защитном ограждении клиноременной передачи (корпусе электродвигателя) и на шкиве блока поршневого. Направление потока воздуха от шкива-вентилятора на поршневую группу.

Необходимо подчеркнуть, что даже небольшое время вращения двигателя в обратном направлении может привести к отказу компрессора.

Надёжно соедините компрессор с потребителями сжатого воздуха, используя соответствующую пневмоарматуру и трубопроводы.

При первом запуске, а также после длительного периода бездействия, рекомендуется на воздушный фильтр капнуть несколько капель компрессорного масла.

Пуск и останов компрессора должны производиться только выключателем на прессостате. После пуска компрессора, по мере расхода воздуха потребителем, реле давления прессостата автоматически выключает и включает его, поддерживая давление сжатого воздуха в ресивере. При первом пуске, а также при каждом повторном включении проверяйте соответствие направления вращения, указанное на защитном ограждении клиноременной передачи (корпусе электродвигателя) и шкиве блока поршневого.

Прессостат отрегулирован на предприятии-изготовителе, и не должен подвергаться регулировкам со стороны пользователя.

Установка давления сжатого воздуха на выходе осуществляется регулятором давления (при его наличии) следующим образом:

при открытом кране необходимо потянуть вверх за рукоятку регулятора давления и вращать ее по часовой стрелке для увеличения давления или против часовой стрелки, чтобы уменьшить давление;
после проверки заданного значения давления по манометру, следует нажать на рукоятку, тем самым зафиксировав выбранное значение;

Количество вырабатываемого воздуха зависит от давления в ресивере и от его расхода — при избыточном расходе манометр показывает низкие значения.

Компрессор оборудован устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.

После того, как двигатель остынет до допустимой температуры, поворотом выключателя, расположенного на корпусе прессостата, включается устройство тепловой защиты.

Во избежание выхода из строя двигателя, вмешательство в систему тепловой защиты недопустимо.

Компрессоры СБ4/С-50.J2047, СБ4/С-100.J2047 оборудованы устройством тепловой защиты от перегрузок. При продолжительной работе и чрезмерном потреблении сжатого воздуха возможно автоматическое отключение компрессора вследствие перегрева.

На компрессорах СБ4/С-24.J1047А, СБ4/С-50.J1047А, СБ4/С-24.J1048, СБ4/С-50.J1048 конструкцией не предусмотрено устройство тепловой защиты от перегрузок, поэтому их подключение к сети необходимо осуществлять через автоматический выключатель (характеристики С или D) со следующими параметрами:

10А — для моделей мощностью 1,5 кВт;
16А — для моделей мощностью 1,9 кВт.

Для правильного использования и нормальной работы компрессора необходимо учесть, что номинальный режим работы — повторно-кратковременный с повторяемостью включения (ПВ) до 60%.

По окончании работы полностью выпускайте воздух из ресивера.

Видео:Не запускается компрессор.Скачать

Компрессор Remeza

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

Видео:Отключается компрессор ECOСкачать

4383000200 Изм.11 03.2009-303

Руководство по эксплуатации является документом, содержащим техническое описание установки компрессорной (далее – компрессор), указания по эксплуатации и технические данные, гарантированные изготовителем.

Изготовитель оставляет за собой право вносить изменения, направленные на повышение качества и надежности, в конструкцию компрессора (которые могут быть не отражены в настоящем документе) без предварительного уведомления.

1 Назначение

1.1 Компрессор СБ4/С-24.J1047В, СБ4/С-50.J1047В, СБ4/С-24.J1048В, СБ4/С-50.J1048В, СБ4/С-50.J2047В, СБ4/С-100.J2047В − воздушный, поршневого типа, с приводом от электродвигателя.

1.2 Компрессор является сложным электромеханическим изделием и предназначен для обеспечения пневматического оборудования, аппаратуры и инструмента, применяемого в промышленности, автосервисе и для других целей потребителя сжатым воздухом после его очистки дополнительной системой подготовки воздуха до норм, действующих в каждой из отраслей. Использование компрессора позволяет значительно экономить электроэнергию, механизировать труд и повысить качество работ.

Запрещается эксплуатация компрессора во взрывопожароопасных помещениях.

Запрещается эксплуатация компрессора под воздействием прямых атмосферных осадков, а также в бытовых целях.

2 Общие сведения об изделии

2.1 Компрессор спроектирован и изготовлен в соответствии с общими требованиями и нормами безопасности к данному виду оборудования, установленными в действующих технических нормативных правовых актах. Класс по способу защиты человека от поражения электрическим током 1.

Вероятность возникновения пожара на одно изделие в год не более 10 -6 .

2.2 Питание компрессора осуществляется от сети переменного тока. Напряжение сети питания и частота тока указаны в паспортной табличке наклеенной на титульном листе настоящего руководства по эксплуатации и на компрессоре.

2.3 Климатическое исполнение УХЛ 3.1* для эксплуатации при температуре окружающего воздуха от 1 °С до 40 °С.

2.4 Режим работы компрессора – повторно-кратковременный, с продолжительностью включения (ПВ) до 60%, при продолжительности одного цикла от 6 до 10 мин. Допускается непрерывная работа компрессора не более 15 мин, но не чаще одного раза в течение 2-х ч.

2.5 Регулирование производительности после пуска компрессора – автоматическое. Способ регулирования производительности: периодический пуск-останов компрессора.

2.6 Компрессор снабжен следующими средствами контроля, управления и защиты:

— манометром для контроля давления сжатого воздуха;

— прессостатом – исполнительным устройством для регулирования производительности периодическим пуском-остановом компрессора;

— клапаном разгрузочным – устройством разгрузки блока поршневого при остановке приводного двигателя;

— клапаном предохранительным – устройством защиты от превышения максимального допустимого давления в ресивере.

2.7 Общий вид компрессоров представлен на рисунках 1, 2, 3. Схема электрическая принципиальная – на рисунке 4.

3 Технические характеристики

3.1 Основные технические характеристики компрессора приведены в таблице 1.

Значение показателя

3.2 Характеристика смазочного материала.

Компрессор заправлен маслом, указанным в свидетельстве о приемке и упаковывании на титульном листе настоящего руководства по эксплуатации.

Для заправки компрессора рекомендуется использовать, не смешивая, компрессорные масла вязкостью 100 мм 2 /с при 40 ºC следующих марок (или аналогичные по качеству):

Читайте также: Мерседес c200 компрессор 2000 год

SHELL	Corena P100;	ESSO	Kompressoroel 30 (VCL 100);
CASTROL	Aircol PD 100;	TEXACO	Compressor Oil EP VD-L 100;
INA	Komprina 100;	AGIP	Dicrea 100

4 Комплектность

4.1 Комплектность поставки компрессора приведена в таблице 2.

Наименование

Количество, шт.

Для СБ4/С-50.J1047В, СБ4/С-50.J1048В, СБ4/С-50.J2047В, СБ4/С-100.J2047В

5 Устройство и принцип работы

5.1 Компрессор (рисунки 1, 2, 3) состоит из следующих основных сборочных единиц и деталей: блока поршневого, ресивера 1, прессостата 2, манометра 3, воздухопровода сброса давления 4, нагнетательного воздухопровода 5, клапана предохранительного 6, клапана обратного 7, крана слива конденсата 8, колес и амортизаторов 9, регулятора давления 10.

Блок поршневой – одноступенчатый с воздушным охлаждением, предназначен для выработки сжатого воздуха.

Смазка трущихся поверхностей деталей блока поршневого осуществляется разбрызгиванием масла. Заливка масла в картер производится через отверстие в крышке картера, слив масла – через отверстие в днище картера, закрытое пробкой.

Электродвигатель входит в состав блока поршневого и составляет единое целое.

Ресивер 1 служит для сбора сжатого воздуха, устранения пульсации давления, отделения конденсата и масла; является также корпусом, на котором смонтированы узлы и детали компрессора; имеет штуцеры для установки прессостата 2, клапана обратно-го 7, крана слива конденсата 8.

Прессостат 2 служит для обеспечения работы компрессора в автоматическом режиме, поддержания давления в ресивере.

Манометр 3 предназначен для контроля давления в ресивере.

Воздухопровод сброса давления 4 служит для сбрасывания сжатого воздуха из нагнетательного воздухопровода 5 после остановки блока поршневого с целью облегчения его последующего запуска.

Клапан предохранительный 6 служит для ограничения максимального давления в ресивере и отрегулирован на давление открывания, превышающее давление нагнетания не более чем на 10 %.

Клапан обратный 7 обеспечивает подачу сжатого воздуха только в направлении от блока поршневого к ресиверу.

Кран слива конденсата 8 служит для удаления конденсата из ресивера.

Регулятор давления 10 предназначен для уменьшения давления в магистрали до уровня рабочего давления потребляющих элементов электропневматических систем, а также для стабилизации давления.

6 Указание мер безопасности

6.1 Применяемая маркировка имеет следующее значение:

6.2 К обслуживанию и эксплуатации компрессора допускаются лица, ознакомленные с его устройством и правилами эксплуатации, прошедшие инструктаж по технике безопасности и оказанию первой помощи.

6.3 Во время работы оператор обязательно должен использовать защитные очки для защиты глаз от чужеродных частиц, поднятых струёй воздуха.

6.4 В помещении, где расположен компрессор, необходимо обеспечить хорошую вентиляцию (проветривание), следя за тем, чтобы температура окружающего воздуха поддерживалась в пределах от 1 °С до 40 °С. При температуре окружающего воздуха выше 30 °С забор воздуха рекомендуется осуществлять не из помещения или принимать специальные меры для уменьшения температуры окружающего компрессор воздуха.

6.5 Всасываемый компрессором воздух не должен содержать пыли, паров любого вида, взрывоопасных и легковоспламеняющихся газов, распыленных растворителей или красителей, токсичных дымов любого типа.

6.6 Снижение пропускной способности воздушного фильтра, по причине его загрязненности, снижает срок службы компрессора, увеличивает расход электроэнергии и может привести к выходу из строя всасывающего, нагнетательного или обратного клапанов.

6.7 Компрессор рассчитан на сжатие только атмосферного воздуха, использование компрессора для сжатия иных газов не допускается.

6.8 Использование сжатого воздуха для различных целей (наддув, пневматический инструмент, окраска, мытьё со средствами на водной основе и т.д.) обусловлено знанием и соблюдением норм, предусмотренных в каждом из таких случаев.

6.9 При подсоединении компрессора к линии распределения, либо исполнительному устройству необходимо использовать пневмоарматуру и гибкие трубопроводы соответствующих размеров и характеристик (давление и температура).

6.10 Сжатый воздух представляет собой энергетический поток и поэтому является потенциально опасным. Трубопроводы, содержащие сжатый воздух, должны быть в исправном состоянии и соответствующим образом соединены. Перед тем, как установить под давление гибкие трубопроводы, необходимо убедиться, что их окончания прочно закреплены.

6.11 Перемещать компрессор допускается только полностью отключенный от электрической и пневматической сети. Избыточное давление в ресивере снизить до атмосферного.

6.12 Перед началом работы необходимо проверить:

— правильность подключения к питающей сети и заземлению;

— целостность и надёжность крепления защитного ограждения клиноременной передачи;

— надёжность крепления амортизаторов и колес компрессора;

— целостность и исправность клапана предохранительного, органов управления и контроля.

6.13 Для технических проверок руководствоваться настоящим руководством по эксплуатации, «Правилами устройства электроустановок» и «Правилами устройства и безопасной эксплуатации сосудов, работающих под давлением».

6.14 По завершении технического обслуживания установить на свои места защитное ограждение и детали, соблюдая при включении те же меры предосторожности, что и при первом запуске.

6.15 Меры безопасности при эксплуатации ресивера:

— правильно использовать ресивер в пределах давления и температуры, указанных на табличке технических данных изготовителя;

— постоянно контролировать исправность и эффективность устройств защиты и контроля (прессостат, клапан предохранительный, манометры);

— ежедневно производить слив конденсата, образующегося в ресивере..

6.16 Средний уровень звука в контрольных точках на расстоянии не менее 1 м от компрессора, работающего в режиме ПВ 60%, не превышает 80 дБА.

6.17 При превышении уровня шума выше допустимого необходимо использовать индивидуальные средства защиты.

6.18 Погрузочно-разгрузочные работы должны производиться в соответствии с транспортной маркировкой на таре.

6.19 Утилизация использованных отработанных масел, отработанных фильтров и конденсата должна осуществляться с соблюдением норм охраны окружающей среды.

6.20 При эксплуатации компрессора должны соблюдаться «Общие правила пожарной безопасности для промышленных предприятий …».

ЗАПРЕЩАЕТСЯ:

-подключать компрессор к бытовой электросети или подключать через удлинители, если при этом происходит падение напряжения на участке от источника питания до места приложения нагрузки более чем на 5 % от номинального (п.13.5 МЭК 60204);

-эксплуатировать компрессор с неисправной или отключенной защитой электрооборудования;

-вносить какие-либо изменения в электрическую или пневматическую цепи компрессора или их регулировку, в частности, изменять значение максимального давления сжатого воздуха и настройку предохранительного клапана;

-осуществлять механическую обработку или сварку ресивера. В случае дефектов или коррозии необходимо полностью заменить его, так как он подпадает под особые нормы безопасности;

-включать компрессор при снятом ограждении клиноременной передачи;

-при работе компрессора прикасаться к сильно нагревающимся деталям (головка и блок цилиндров, детали нагнетательного воздухопровода, рёбра охлаждения электродвигателя);

-прикасаться к компрессору мокрыми руками или работать в сырой обуви;

-направлять струю сжатого воздуха на себя или находящихся рядом людей;

-допускать в рабочую зону детей и животных;

-хранить керосин, бензин и другие легковоспламеняющиеся жидкости в месте установки компрессора;

-оставлять без присмотра компрессор, включенный в сеть;

-производить ремонт компрессора:

включенного в электрическую сеть;

находящегося под давлением;

не приняв меры, предотвращающие ошибочное включение оборудования в работу (пуск двигателя, подача сжатого воздуха);

-транспортировать компрессор под давлением.

7 Подготовка изделия к работе и порядок работы

7.1 Внимательно изучите и следуйте инструкциям настоящего руководства по эксплуатации.

7.2 Аккуратно вскройте упаковку, проверьте комплектность, убедитесь в отсутствии повреждений.

7.3 Установите на ресивер амортизаторы и колеса. Разместите компрессор, обеспечив свободный доступ к выключателю и крану подачи воздуха потребителю. Для обеспечения хорошей вентиляции и эффективного охлаждения необходимо чтобы ограждения ременной передачи находились на расстоянии не менее 1 м от стены. Пол помещения в месте установки компрессора должен быть ровным с нескользящей поверхностью, маслоустойчивым и выполненным из несгораемого износоустойчивого материала.

Читайте также: Компрессор кондиционера акцент тагаз артикул 16 клапанов

7.4 Проверьте соответствие содержания табличек на блоке поршневом, ресивере, электродвигателе с данными настоящего руководства по эксплуатации.

7.5 Проверьте по маслоуказателю уровень масла в картере блока поршневого — он должен находиться между метками нижнего и верхнего уровня смотрового стекла. При необходимости долейте до среднего уровня компрессорное масло, рекомендованное настоящей инструкцией. Не допускайте утечек масла из соединений и попадания масла на наружные поверхности компрессора.

7.6 Проверьте напряжения питающей сети.

7.7 Надёжно соедините компрессор с потребителями сжатого воздуха, используя соответствующую пневмоарматуру и трубопроводы.

7.8 При первом запуске, а также после длительного периода бездействия, рекомендуется на воздушный фильтр капнуть несколько капель компрессорного масла.

7.9 Пуск и останов компрессора должны производиться только выключателем на прессостате. По мере расхода воздуха потребителем, реле давления прессостата автоматически выключает и включает двигатель компрессора, поддерживая давление сжатого воздуха в ресивере в заданных пределах. Диапазон регулирования ΔР= (0,2±0,05) МПа.

7.10 Прессостат отрегулирован изготовителем и не должен подвергаться регулировкам со стороны пользователя.

Установка давления сжатого воздуха на выходе осуществляется регулятором давления следующим образом:

— при открытом кране необходимо потянуть вверх за рукоятку регулятора давления и вращать ее по часовой стрелке для увеличения давления или против часовой стрелки, чтобы уменьшить давление;

— после проверки заданного значения давления по манометру, следует нажать на рукоятку, тем самым зафиксировав выбранное значение.

7.11 Компрессоры СБ4/С-50.J2047В, СБ4/С-100.J2047В оборудованы устройством защиты от перегрузок. При нарушении питания электрической сети, а так же при работе с ПВ более 60 % возможно автоматическое срабатывание защиты двигателя.

На компрессорах СБ4/С-24.J1047В, СБ4/С-50.J1047В, СБ4/С-24.J1048В, СБ4/С-50.J1048В конструкцией не предусмотрено устройство защиты от перегрузок, поэтому их подключение к сети необходимо осуществлять через автоматический выключатель (характеристики С или D) со следующими параметрами:

— 10А — для моделей мощностью 1,5 кВт;

— 16А — для моделей мощностью 1,8 кВт.

Во избежание выхода из строя двигателя, вмешательство в систему защиты недопустимо.

7.12 По окончании работы давление в ресивере следует снизить до атмосферного.

8 Техническое обслуживание

8.1 Для обеспечения долговечной и надежной работы компрессора выполняйте следующие операции по его техническому обслуживанию:

— после первых 48-ми ч работы проверьте и при необходимости подтяните болты головок цилиндров блока поршневого для компенсации температурной усадки, момент затяжки – 25 Нм;

— ежедневно проверяйте плотность соединения воздухопроводов, очищайте компрессор от пыли и загрязнений. В качестве обтирочного материала следует применять только хлопчатобумажную или льняную ветошь;

— в зависимости от условий эксплуатации, но не реже одного раза в месяц, очищайте всасывающий воздушный фильтр (фильтрующий элемент). Замену воздушного фильтра (фильтрующего элемента) проводить один раз в год или чаще по результатам внешнего осмотра;

— после первых 100 ч работы и далее через каждые 500 ч работы производите замену компрессорного масла. Не разрешается смешивать разные по типам масла. При изменении цвета масла (побеление – присутствие воды, потемнение – сильный перегрев) рекомендуется немедленно заменить его;

— ежедневно сливайте конденсат из ресивера, используя кран слива конденсата;

— ежемесячно проверяйте целостность и надежность крепления органов управления, приборов контроля, кабелей, воздухопроводов;

— ежемесячно очищайте все наружные поверхности компрессора для улучшения охлаждения.

9 Возможные неисправности и способы их устранения

9.1 Перечень возможных неисправностей и способы их устранения приведены в таблице 3.

Наименование неисправности, её проявление и признаки

Вероятная причина

Снижение производительности компрессораЗасорение воздушного фильтраОчистить или заменить фильтрующий элементНарушение плотности соединений или повреждение воздухопроводовОпределить место утечки, уплотнить соединение, заменить воздухопроводУтечка воздуха из ресивера в нагнетательный воздухопровод -постоянное «шипение» при отключении компрессораПопадание воздуха из ресивера в нагнетательный воздухопровод из-за износа или засорения уплотнителя клапана обратногоВывернуть шестигранную головку клапана, очистить седло и уплотнительную прокладку или заменитьПерегрев двигателя и остановка компрессора во время работыНедостаточный уровень масла в картере компрессораПроверить качество и уровень масла, при необходимости долить маслоПродолжительная работа компрессора при максимальном давлении и потреблении воздуха — срабатывание защитыСнизить нагрузку на компрессор, уменьшив потребление воздуха, повторно запустить компрессорОстановка компрессора во время работыНарушения в цепи питанияПроверить цепь питанияИзлишек масла в сжатом воздухе и ресивереУровень масла в картере выше среднегоДовести уровень до нормы

10 Гарантии изготовителя

10.1 Изготовитель гарантирует соответствие компрессора показателям, указанным в настоящем руководстве по эксплуатации, при условии, соблюдения потребителем правил эксплуатации, хранения и транспортирования.

10.2 Гарантийный срок эксплуатации – 12 месяцев со дня продажи компрессора с отметкой в руководстве по эксплуатации, но не более 18 месяцев со дня выпуска. В случае отсутствия отметки продавца о продаже, гарантийный срок эксплуатации исчисляется от даты выпуска.

10.3 По вопросам гарантийного обслуживания, приобретения сменных и запасных частей обращайтесь к представителю изготовителя (продавцу).

10.4 При покупке компрессора требуйте аккуратного и точного заполнения продавцом гарантийного свидетельства, прилагаемого к настоящему руководству по эксплуатации.

10.5 Покупатель теряет право на гарантийное обслуживание в случаях:

— утери руководства по эксплуатации;

— наличия механических и других повреждений вследствие нарушения требований условий эксплуатации, правил транспортирования и хранения.

11 Сведения о содержании драгоценных металлов

11.1 Сплав серебра Ag-CdO (90%-10%): 0,338 г.

11.2 Драгоценные металлы содержатся в прессостате.

12 Транспортирование и хранение

12.1 Транспортирование компрессора, упакованного в транспортную тару, должно производиться только в закрытых транспортных средствах (крытых автомашинах, железнодорожных вагонах, контейнерах). Штабелировать не более, чем в два яруса.

12.2 Для перемещения компрессора следует проверить в настоящем руководстве по эксплуатации массу и габаритные размеры и при помощи специальных средств поднимать его с захватом поддона как можно ниже от пола.

В случае транспортирования компрессора при помощи погрузчика, необходимо, чтобы вилы были расположены как можно шире во избежание падения компрессора.

12.3 Компрессор следует хранить в упаковке изготовителя в закрытых помещениях, обеспечивающих его защиту от влияния атмосферных воздействий внешней среды, при температуре от минус 25 °С до плюс 50 °С и относительной влажности не более 80 % при плюс 25 °С.

Содержание паров кислот и щелочей, агрессивных газов и других вредных примесей в помещениях, где хранится компрессор, не допускается.

12.4 Срок защиты без переконсервации – 1 год.

13 Основная арматура, контрольно-измерительные приборы и

предохранительные устройства

13.1 Основная арматура, контрольно-измерительные приборы и предохранительные устройства, установленные на ресивере, приведены в таблице 4.

Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
источники:
https://evakuatorinfo.ru/teplovoy-predohranitel-dlya-kompressora-remeza
📸 Видео
Перегрев компрессора Fubag , срабатывает аварийное отключениеСкачать
Функция теплового реле китайского компрессора , работа компрессора и его ремонт...Скачать
Запуск компрессора на пониженном напряжении. Легко! Проблема решена.Скачать
Компрессор Remeza, что делать, чтобы он служил долго?Скачать
Ремонт поршневого компрессора Remeza СБ4/С-100.LB30A (замена термозащиты)Скачать
Ремезазой!!! Ремонт компрессора REMEZA .Скачать
обзор компрессора Remeza 100 литровСкачать
КОМПРЕССОР REMEZA СБ4С-24.J1084B ОБЗОР ПРОФИЛАКТИКА СЛИВ КОНДЕНСАТА ПРОТЯЖКА КРЕПЛЕНИЙ ТЕСТ ЗАМЕРЫСкачать
Компрессор не набирает давление, срабатывает предохранитель (одна из причин)Скачать
компрессор Remeza ДК 10/10Скачать

Тепловой предохранитель для компрессора ремеза

Предохранители для компрессоров Remeza

Отключается компресор

Recommended Posts

Похожие публикации

Обслуживание и гарантия

Техническое обслуживание поршневого компрессора
