Термореле для двигателя компрессора

Вот тут такая проблемка.
Компрессор NE 2134 Aspera обмотки звонятся, а запускаешь реле щелкает и все. Реакции нет.
Я там понимаю компрессор заклинил?
Просто ставил другие и реле и конденсатор — реация только трещит вроде реле и все.

Поконкретнее, какие сопротивления?

Важен ток , замерить его можно токовыми клещами , потом уж делать выводы. Если он в момент включения ,к примеру, 2000 Вт , то без вариантов — компрессор умер.

Напряжение тоже хорошо бы проверить.

Evgen_Spb, а на какой витрине установлен компрессор?

К сожалению сопротивления мой тестер не показывает..а включил просто на прозвонку.

Напряжение тоже хорошо бы проверить.

Evgen_Spb, а на какой витрине установлен компрессор?

Низкотемпературная..в магазине прилавок своего рода.

Если тестера нет- значит клин.Меняй компрессор и с прибыли купи нормальный инструмент.

Да тестер есть. обмотки звонятся а значит не обрыв и не пробой. или это ничего не значит?

Да и еще проблема в том, что тепловое реле насколько я понимаю отдельно не продается и все равно менять компрессор..или я не прав?

Покапался я тут и порылся и понял
1. Мерять сопротивления — у меня 3 ножки..одна сверху и две снизу..то есть получается верхний общий а нижние рабочая и пусковая.
2. Запустить без реле. То есть подать на общий контакт компрессора — 0, на рабочую и пусковую — фазу и сразу после запуска отключить рабочую..то есть через 0.5 секунды.
Вот видимо так придется

Да и еще проблема в том, что тепловое реле насколько я понимаю отдельно не продается и все равно менять компрессор..или я не прав?

Покапался я тут и порылся и понял
1. Мерять сопротивления — у меня 3 ножки..одна сверху и две снизу..то есть получается верхний общий а нижние рабочая и пусковая.
2. Запустить без реле. То есть подать на общий контакт компрессора — 0, на рабочую и пусковую — фазу и сразу после запуска отключить рабочую..то есть через 0.5 секунды.
Вот видимо так придется

Реле отдельно найти можно у мастеров,но если межвитковое,то зачем на него тратиться. Запуск с проводами не понятен,ну запустите вы его и что далее. Так и будете каждый час запускать. Извините,вы вообще мастер.

Да и еще проблема в том, что тепловое реле насколько я понимаю отдельно не продается и все равно менять компрессор..или я не прав?

Покапался я тут и порылся и понял
1. Мерять сопротивления — у меня 3 ножки..одна сверху и две снизу..то есть получается верхний общий а нижние рабочая и пусковая.
2. Запустить без реле. То есть подать на общий контакт компрессора — 0, на рабочую и пусковую — фазу и сразу после запуска отключить рабочую..то есть через 0.5 секунды.
Вот видимо так придется

После запуска обычно пусковая убирается а на рабочей работает))

и я так понимаю что у меня тоже пускавая и рабочаю будут различаться сопротивлением — разница в несколько раз

Я конечно на этом форуме по случаю, у самого сломался холодильник. Но вот реле какое тепловое или пусковое, в заголовке темы написано тепловое , а речь в ответах идет о пусковом, или у этого компрессора совмещенное — все в одном. Тогда если оно щелкает , то получается срабатывает биометаллическая пластина, т.е ток при запуске получается большой, похоже на межвитковое замыкание обмоток. Тогда тестером посмотреть в момент включения компрессора появляется ли напряжение на пусковой обмотке, или если оно появляется и не пропадает через несколько секунд,получается ток при запуске большой и реле не отключает пусковую обмотку ( конденсатор при этом временно убрать, если он там стоит) .

а вообще проверьте меня
на общий вывод компрессора подается ноль
на рабочую — фаза + сюда же сожается конденсатор одним контактом а вторым на пусковую.
так?

Видео:Как проверить реле, термореле, термостат, компрессор в холодильнике без мастера и приборов.Скачать

Реле давления для компрессора. Подключение и настройка

Бюджетные модели воздушных компрессоров не всегда комплектуются реле давлением, поскольку аналогичные приборы устанавливаются на ресивере. Поэтому производители данной техники считают, что визуального контроля давления, развиваемого компрессором на основании показаний манометров вполне достаточно. Вместе с тем при длительных работах, во избежание перегрева двигателя целесообразно устанавливать реле давления и на компрессор. Тогда включение и выключение привода будет выполняться автоматически.

Видео:Срабатывает термореле на компрессоре.Скачать

Устройство и схема реле давления к компрессору

Все реле давления компрессора подразделяются на два типа:

• Выключающие электродвигатель компрессора при превышении давления воздуха в сети выше допустимых пределов (такие конструкции называют нормально разомкнутыми);
• Включающие электродвигатель компрессора при уменьшении давления в сети ниже допустимых пределов (такие конструкции называют нормально замкнутыми).

Исполнительным элементом реле давления для компрессора являются пружины, сила сжатия которых изменяется специальным винтом. В заводских настройках сила сжатия пружин обычно устанавливается на давление в пневмосети от 4 до 6 ат, о чём сообщается в инструкции пользователя. Поскольку жёсткость и гибкость пружинных элементов зависят от температуры окружающего воздуха, то все конструкции промышленных прессостатов рассчитаны на устойчивую работу в диапазоне температур от -5 до +80ºС.

В конструкцию реле давления входят два обязательных подузла – разгрузочный клапан и механический выключатель. Разгрузочный клапан подключается к воздухоподводящей магистрали между ресивером и компрессором. Он управляет работой электродвигателя. Если привод компрессора отключить, то разгрузочный клапан, имеющийся на ресивере, сбрасывает излишек сжатого воздуха (до 2 ат) в атмосферу, разгружая тем самым подвижные части компрессора от избыточного усилия, которое им придётся развить при повторном включении компрессора. Тем самым предотвращается критическая перегрузка двигателя по допустимому крутящему моменту. Когда разгруженный двигатель запускается, клапан запирается, и не создаёт лишней нагрузки на привод.

Механический выключатель исполняет функцию stand by, предотвращая случайный пуск двигателя. После нажатия кнопки привод включается, и компрессор действует в автоматическом режиме. При отключении кнопки двигатель компрессора не запустится даже в том случае, когда давление в напорной пневмосети ниже требуемого.

С целью повышения безопасности работ промышленные конструкции реле давления компрессора оснащаются также предохранительным клапаном. Он полезен, например, при внезапной остановке двигателя, поломке поршня или иной нештатной ситуации.

Опционально в корпус прессостата может быть вмонтировано и тепловое реле, при помощи которого мониторится сила тока в первичной цепи. Если по каким-либо причинам этот параметр возрастает, то, во избежание перегрева и последующего пробоя обмоток, тепловое реле выключит электродвигатель.

Видео:Компрессор ECO AE-1004-22, устранил причину отключения (срабатывания теплового реле)Скачать

Как подключить и настроить реле давления?

В общей принципиальной схеме компрессорной установки реле давления располагают между разгрузочным клапаном и вторичной цепью управления двигателем. Обычно прессостат снабжается четырьмя резьбовыми головками. Одна их них предназначена для присоединения устройства к ресиверу, а вторая – для подключения контрольного манометра. Один из остальных разъёмов может быть использован для установки предохранительного клапана, а на оставшийся ставится обычная резьбовая заглушка с резьбой ¼ дюйма. Наличие свободного разъёма позволяет устанавливать контрольный манометр в месте, удобном пользователю.

Подключение прессостата ведут в следующей последовательности:

1. Присоединяют устройство к разгрузочному клапану ресивера.
2. Устанавливают контрольный манометр (если в нём нет необходимости, то резьбовой вход также заглушают).
3. Подключают к контактам клеммы цепи управления электродвигателем (с учётом выбранной схемы подключения – к нормально разомкнутым, либо нормально замкнутым контактам). При колебаниях напряжения в сети подключение выполняют не напрямую, а через сетевой фильтр. Это требуется также и тогда, когда мощность, на которую рассчитаны контакты, превышает мощность тока нагрузки двигателя.
4. При необходимости регулировочными винтами настраивают реле на нужные значения давления сжатого воздуха.

При подключении необходимо проверить, соответствует ли напряжение в сети заводским настройкам реле давления компрессора. Например, в трёхфазной сети напряжением 380 В, реле должно иметь трёхконтактную группу (две фазы+ноль), а для напряжения 220 В – двухконтактную.

Настройку производят при заполненном не менее, чем на две трети ресивере. Для выполнения этой операции реле отключают от электросети, и, сняв верхнюю крышку, изменяют сжатие двух пружин. Регулировочный винт, на который насажена ось пружины большего диаметра, отвечает за верхний предел рабочего давления. На плате рядом с ним обычно указывается общепринятый символ давления (Р – pressure), а также указывается направление вращения винта, которым эта давление уменьшается или увеличивается. Второй, меньшего размера, регулировочный винт отвечает за установку необходимого диапазона (разности) давления. Он маркируется условным обозначением ΔР, и также снабжается указателем направления вращения.

Для сокращения времени настройки, в некоторых конструкциях регулировочный винт для изменения верхнего предела давления выводится наружу корпуса прессостата. Контроль результата производится по показаниям манометра.

Видео:Воздушный компрессор выключается. Срабатывает защита.Скачать

Реле давления своими руками

При известных навыках, а также наличия исправного термореле от списанного холодильника, прессостат можно изготовить и самостоятельно. Правда, особыми практическими возможностями он обладать не будет, поскольку способность держать верхнее давление ограничивается прочностью резинового сильфона.

Термореле типа KTS 011 наиболее удобны для переделки в реле давления компрессора, поскольку обладают строго обратной последовательностью своего срабатывания: при увеличении температуры в холодильной камере реле включается, а при снижении – отключается.

Суть и последовательность проведения работ следующая. После вскрытия крышки устанавливают расположение нужной группы контактов, для чего достаточно прозвонить цепь. Вначале дорабатывается соединение термореле с компрессором. Для этого выходной патрубок вместе с контрольным манометром присоединяются к разгрузочному клапану, а контактные группы – к клеммам цепи электродвигателя. Под крышкой термореле обнаружится регулировочный винт. При включении компрессора (ресивер должен быть заполнен не более, чем на 10…15 % своего номинального объёма) последовательно выполняют вращение винта, контролируя результат по показаниям манометра. Для установки нижнего положения (определяющего минимальное давление воздуха) придётся постепенно передвигать шток лицевой кнопки. Для этого крышка устанавливается на место, а регулировка фактически производится вслепую, поскольку второй манометр подключить уже некуда.

Из соображений безопасности диапазон регулировки давлений при помощи такого термореле не может быть более 1…6 ат, однако, используя приборы с более прочным сильфоном, можно увеличить верхний диапазон до 8…10 ат, чего в большинстве случаев бывает вполне достаточно.

После проверки работоспособности реле обрезают капиллярную трубку, и выпускают находившийся там хладагент. Конец от трубки впаивается в разгрузочный клапан.

Читайте также: Компрессор jiaxipera t1114yb мощность

Далее выполняются работы по подключению самодельного прессостата к схеме управления компрессором: при помощи гайки реле присоединяется к плате управления, на штоке выполняется резьба, и накручивается контргайка, вращая которую, можно регулировать пределы изменения давления воздуха.

Учитывая, что контактная группа любого термореле от холодильника рассчитана за достаточно большие токи, то таким способом можно коммутировать цепи значительной мощности, в том числе – и вторичные цепи управления двигателем компрессора.

Видео:Защита электродвигателя. Настройка теплового реле на электродвигателе!Скачать

Термореле для двигателя компрессора

Видео:Функция теплового реле китайского компрессора , работа компрессора и его ремонт...Скачать

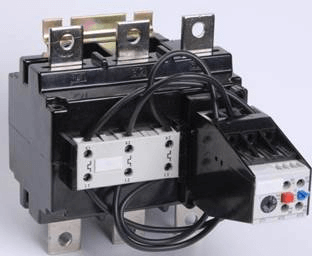

Выбор теплового реле для электродвигателя

Главное требование, предъявляемое к тепловым регуляторам электромоторов — соответствие номинала прибора току устрйоства, подлежащего защите. При этом сами реле также обеспечиваются защитой от КЗ, потому в любую схему подключения требуется включение предохранителей.

Таблица для правильного подбора теплового реле электродвигателя по номиналу тока

При не связанности тепловой защиты мотора с любыми специальными требованиями, реле с легкостью можно подбирать по представленной выше таблице с наиболее соответствующими техническими параметрами.

Также защитный прибор подбирается по наибольшему рабочему току реле, не превышающему номинального тока подлежащего защите электромотора. Несмотря на это, рекомендуется выбрать реле таким, чтобы его установочный ток немного превосходил номинал двигателя.

Необходимо иметь в виду, что возможно выполнение регулировки тока реле с большим запасом в ту или иную сторону — этим обеспечивается максимально регулируемая и эффективная защита.

Схема подключения

Подсоединение температурного реле к клеммам производится посредством штыревых контактов. После подключения следует выполнить регулировку срабатывающих уставок при помощи колесика регулятора в соответствии со значением тока в сети.

Панель управления оснащается кнопкой «Тест», необходимой для определения работоспособности прибора имитированием сработки защиты. Копка красного цвета с надписью «Стоп» используется для принудительного размыкания контакта. Питание, идущее на катушку контактора, блокируется и, следовательно, блокируется и нагрузка.

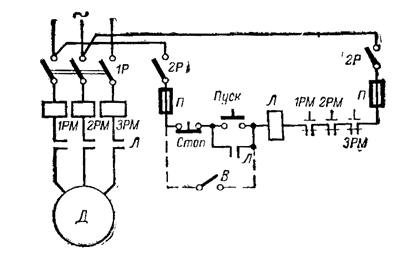

Принципиальная схема для подключения тепловых реле в электродвигателях любых модификаций

Представленная на рисунке схема применяется для управления электромотором посредством магнитного пускателя. Силовые контакты соединяются лишь с двумя фазами, третья замыкается непосредственно на моторе.

Обзор производителей

В различных странах имеется множество производителей, изготавливающих тепловые реле. Несколько наиболее популярных моделей представлены в таблице.

Видео:Компрессор ремонт срабатывания теплового реле РесантаСкачать

Понижение напряжения и пропадание фазы

Полностью нагруженный асинхронный двигатель, работающий при пониженном напряжении, быстро нагревается. Если в нём есть встроенный тепловой сенсор, сработает тепловая защита. Если такового нет, необходима защита от понижения напряжения. Для этих целей служат реле, которые срабатывают при снижении напряжения и подают сигнал на отключение движка. На схеме ниже это РН .

Восстановление исходного состояния защиты обычно выполняется вручную или автоматически, но с задержкой во времени для каждого двигателя при их группе. Иначе одновременный групповой запуск после восстановления опять-таки может вызвать повторное понижение напряжения в сети и новое отключение.

Специальная защита от пропадания фазы, то есть от работы только на двух фазах ПУЭ предусматривает только в таких приводах, где возможны неприемлемые по своей тяжести последствия. Экономически целесообразно не изготовление и установка такой защиты, а ликвидация причин, приводящих к такому режиму работы.

Самыми последними техническими решениями в построении защиты электродвигателей являются автоматические выключатели с воздушным гашением дуги. Некоторые модели совмещают в себе возможности рубильника, контактора, максимального и теплового реле и выполняют соответствующие защитные функции. В таком автомате контакты размыкаются мощной взведенной пружиной. Освобождение её происходит в зависимости от типа исполнительного элемента — электромагнитного или теплового.

Видео:Электродвигатель для компрессора асинхронный однофазный 2,2 кВт YL 90LСкачать

Перейдем непосредственно к теме. КАК ПОДОБРАТЬ ТЕПЛОВОЕ РЕЛЕ электродвигателя ИЛИ ПРАВИЛЬНАЯ ЗАЩИТА ЭЛЕКТРОДВИГАТЕЛЯ ОТ ПЕРЕГРУЗКИ

Читаем какой номинальный ток двигателя при подключении к сети 380 вольт (Iн). Этот ток, как мы видим на шильдике двигателя, Iн = 1,94 Ампера

Выражение «величина» является условным термином, обозначающим то, какой ток может пропустить через главные рабочие контакты выбранный магнитный пускатель. При присвоении величины считается, что пускатель работает при напряжении 380 В, а его рабочий режим АС-3.

Приведу список различий приборов по их величинам (токи в зависимости от величин):

• 0 – 6,3 А;
• 1 – 10 А;
• 2 – 25 А;
• 3 – 40 А;
• 4 – 63 А;
• 5 – 100 А;
• 6 – 160 А;
• 7 – 250 А.

Величины их допустимых токов, протекающих по контактам главной цепи, различаются от тех, что я привел вот по каким принципам:

• категория использования (она может быть АС-1 -, АС3, АС-4 и еще 8 категорий);
• первая подразумевает чисто активную нагрузку (или с малым присутствием индуктивности);
• вторая – для управления моторами, имеющими контактные кольца;
• третья – работу в режиме прямого запуска движков с ротором короткозамкнутого типа и подключение оных;
• четвертая — старт моторов, имеющих короткозамкнутый ротор, обесточивание движков, вертящихся медленно, либо недвижимых, торможение методом противотока.

Если увеличивать номер категории использования, то максимальный контактный ток главной цепи (при идентичности параметров коммутационной износостойкости) будет снижаться.

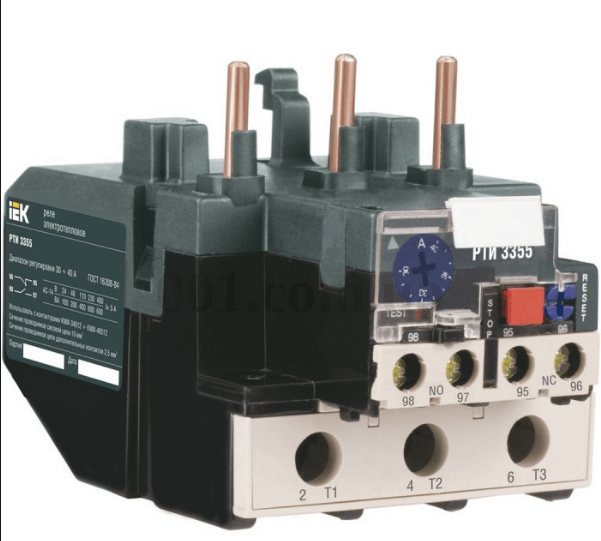

Тепловое Реле имеет шкалу, калиброванную в амперах. Обычно шкала соответствует значению тока уставки (тока несрабатывания реле). Срабатывания реле происходит в пределах 5-20% от превышения тока уставки потребляемым током электродвигателя. Т.е.

, при перегрузке электродвигателя на 5-20% (1,05*Iн — 1,2*Iн), произойдет срабатывание теплового реле в соответствии с его токовременной характеристикой.

Поэтому выбираем реле таким образом, чтобы ток несрабатывания теплового реле был на 5-10% выше от номинального тока защищаемого электродвигателя (см. таблицу ниже).

Таблица для подбора тепловых реле

Для большинства электродвигателей, произведенных в Китае, мы предлагаем подбирать ток несрабатывания теплового реле равным номинальному. Подобрав тепловое реле и соответствующий ему магнитный пускатель, настраиваем тепловое реле на нужный нам ток срабатывания.

Если двигатель трехфазный – то умножаем рабочий ток на 1,25- 1,5 – это и будет уставка теплового реле.

Видео:Ремонт поршневого компрессора Remeza СБ4/С-100.LB30A (замена термозащиты)Скачать

Принцип работы приспособления

Выполняя защитную функцию, автоматический выключатель разъединяет силовые питающие цепи. Тепловое реле отличается от него тем, что при превышении нагрузки просто выдает управляющий сигнал. При такой защите токи небольшой величины коммутируются в одной цепи управления.

В схеме перед термореле находится магнитный пускатель. Когда цепи размыкаются в аварийном порядке, отпадает надобность в дублировании работы контактора. Следовательно, не расходуется материал для изготовления силовых контактных групп.

Наиболее популярными являются приборы, оснащенные биметаллическими пластинами. Собственно пластина состоит из двух аналогичных элементов.

Один из них обладает значительным температурным коэффициентом, а другой — несколько меньшим. Эти две составляющие плотно прилегают друг к другу.

Так как составные части биметаллической пластины выполнены из пары разнородных металлов, имеющих неодинаковые коэффициенты расширения, нагрев заставляет ее изгибаться и взаимодействовать с контактами

Обеспечивается такое жесткое скрепление путем сваривания или прокаткой в горячем виде. За счет того, что пластина закреплена неподвижно, при нагреве наблюдается ее изгиб в сторону элемента с меньшим температурным коэффициентом. Этот принцип взят за основу при создании тепловых реле.

При их производстве применяют хромоникелевую сталь и немагнитную, обладающие большим значением температурного коэффициента. Как материал с малым значением этого параметра используют инвар — соединение никеля с железом.

По такой схеме функционирует тепловое реле. Незакрепленный конец биметаллической пластины при ее прогибе воздействует на контакты термореле (+)

Пластину из биметалла прогревают токи нагрузки. Протекают они чаще всего по специальному нагревателю. Существует и комбинированный нагрев, при котором, кроме тепла, отдаваемого нагревателем, биметалл прогревает еще и ток, проходящий через него.

Видео:Схема подключения эл двигателя FUBAG КомпрессорСкачать

Тепловая защита

Тепловое реле является альтернативным способом защиты электродвигателя с определённой инерцией срабатывания. Принцип действия основан на использовании биметаллической пластины, которая нагревается током обмоток двигателя. Деформация пластины приводит к срабатыванию контактов, необходимых для отключения движка.

Надёжность такой защиты зависит от подобия тепловых процессов в реле и в двигателе. Такое возможно только при достаточно длительном перерыве между включениями и выключениями движка. Условия окружающей среды для двигателя и для элементов тепловой защиты должны быть одинаковыми.

Скорость срабатывания тепловых реле тем меньше, чем больше ток, протекающий через нагревательные элементы или же саму пластину в зависимости от конструкции. При больших значениях токов в обмотках асинхронного двигателя подключение выполняется с использованием трансформаторов тока. Существуют модели магнитных пускателей со встроенными в них тепловыми реле.

Основными электрическими параметрами являются

• номинальное напряжение. Это максимальное напряжение в сети допустимое для использования реле.
• Номинальный ток, при котором реле работает длительно и не срабатывает при этом.

Тепловая защита не способна реагировать на токи короткого замыкания и недопустимые кратковременные перегрузки. Поэтому её надо использовать совместно хотя бы с плавкими предохранителями.

Более совершенной разновидностью защиты электродвигателя от недопустимого нагрева является схема с использованием специального датчика тепла. Такой тепловой сенсор располагается на самом движке в том или ином месте. Некоторые модели двигателей имеют встроенный биметаллический сенсор – контакт, подключаемый к защите.

Видео:Как подключить компрессор на 380 с теплореле и магнитным пускателем для сети 380 от реле давления220Скачать

Выбор теплового реле

Реле предназначено для обеспечения защиты электродвигателей от токовых перегрузок недопустимой продолжительности. Они также обеспечивают защиту от не симметрии токов в фазах и от выпадения одной из фаз. Выпускаются электротепловые реле с диапазоном тока от 0.1 до 86 А. Реле РТЛ могут устанавливаться как непосредственно на пускатели ПМЛ, так и отдельно от пускателей (в последнем случае они должны быть снабжены клеммниками КРЛ). Разработаны и выпускаются реле РТЛ и клеммники КРЛ которые имеют степень защиты ІР20 и могут устанавливаться на стандартную рейку. Номинальный ток контактов равен 10 А. Выбор теплового реле осуществляется по следующим условиям:

Читайте также: Схема запуска компрессора холодильника с конденсатором

Произведем расчет для теплового реле (КК1).

Выбираем тепловое реле типа

Произведем расчет для теплового реле (КК2).

Выбираем тепловое реле типа

РТЛ101604. Произведем расчет для теплового реле (КК3).

Выбираем тепловое реле типа РТЛ101004

6 Расчёт и выбор проводов кабелей

Выбор проводов и кабелей зависит: от условий окружающей среды, от подключаемых ими электроприемников, для подключения цепей управления будем использовать провода, а для силовых цепей кабели. Провода и кабели выбираются по длительно допустимому току нагрева , длительно допустимому току нагрева с учетом коэффициента защитного аппарата.

где, Iдлит.доп – длительно допустимый ток для проводов и кабелей

Iрасч .– длительный расчётный ток линии;

Kз – кратность длительно допустимого тока провода или кабеля по отношению к номинальному току или току срабатывания защитного аппарата (автоматического выключателя Kз=1, предохранителя Kз=0,33);

Выберем провод для питания электродвигателя (М1).

Рабочий ток цепи равен I=79.62 А.

Из условия выбора провода следует:

Выбираем 4 провод ПВ 1×2.5 мм 2 .

Выберем провод для питания электродвигателя (М2).

Рабочий ток цепи равен I=79.6 А.

Из условия выбора провода следует:

Выбираем 4 провода ПВ 1×2.5 мм 2 .

Выберем провод для питания электродвигателя (М3).

Рабочий ток цепи равен I=7.14 А.

Из условия выбора провода следует:

Выбираем 4 провод ПВ 1×0.5 мм 2 .

Выберем провод для питания цепи освещения (ЦО).

Рабочий ток цепи равен I=1.7А.

Из условия выбора провода следует:

Выбираем кабель ПВ 1×0.5 мм 2 .

Выберем провод для питания цепи торможения(ЦТ).

Рабочий ток цепи равен I=1.39 А.

Из условия выбора провода следует:

Выбираем провод ПВ 1×1,5 мм 2

Выберем провод для питания цепи управления (ЦУ).

Рабочий ток цепи равен I=0.47 А.

Из условия выбора провод следует:

Выбираем провод ПВ 1×0.5 мм 2

Дата добавления: 2015-08-31 ; Просмотров: 1367 ; Нарушение авторских прав? ;

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Видео:Перегрев компрессора Fubag , срабатывает аварийное отключениеСкачать

Выбор теплового реле для электродвигателя

Главное требование, предъявляемое к тепловым регуляторам электромоторов — соответствие номинала прибора току устрйоства, подлежащего защите. При этом сами реле также обеспечиваются защитой от КЗ, потому в любую схему подключения требуется включение предохранителей.

Таблица для правильного подбора теплового реле электродвигателя по номиналу тока

Совет №1: Следует заранее определиться с условиями, в которых будут работать тепловые реле. Если работа двигателя с высокой долей вероятности будет производиться в аварийноопасных условиях, не связанных с увеличением потребления им электроэнергии, то в таких случаях реле не смогут обеспечить эффективную защиту и будут просто бесполезны.

При не связанности тепловой защиты мотора с любыми специальными требованиями, реле с легкостью можно подбирать по представленной выше таблице с наиболее соответствующими техническими параметрами.

Также защитный прибор подбирается по наибольшему рабочему току реле, не превышающему номинального тока подлежащего защите электромотора. Несмотря на это, рекомендуется выбрать реле таким, чтобы его установочный ток немного превосходил номинал двигателя.

Необходимо иметь в виду, что возможно выполнение регулировки тока реле с большим запасом в ту или иную сторону — этим обеспечивается максимально регулируемая и эффективная защита.

Видео:Ременный компрессор - срабатывает тепловое реле или плохо запускается - есть решение! часть 2Скачать

Как подобрать автоматический выключатель для двигателя

Правильный подбор автоматического выключателя для защити электродвигателя имеет огромное значение для оборудования. Надежность работы, защита двигателя от аварийных режимов работы и проводки напрямую зависит от подбора автоматического выключателя.

В этой статье наведем условия выбора автоматического выключателя для защиты электродвигателя. Для того чтобы выбрать автоматический выключатель необходимо знать:

— номинальный ток двигателя;

— кратность пускового тока к номинальному;

— максимально допустимый ток электропроводки.

Номинальный ток двигателя – это ток который имеет электродвигатель во время работы при номинальной мощности. Он указывается на паспорте электродвигателе или берется с таблиц паспортных данных электродвигателей.

Кратность пускового тока к номинальному – это соотношение пускового ток который возникает в электродвигателе во время пуска к номинальному. Он тоже указывается на паспорте электродвигателя или в таблицах электродвигателей.

Максимально допустимый ток электропроводки – это допустимый ток, который может проходить по проводу, кабеля, что подключен к электродвигателю.

Условия для правильного выбора автоматического выключателя для защиты электродвигателя:

— номинальный ток автоматического выключателя должен бить больше или равен номинальному току электродвигателя. Например: ток электродвигателя АИР112М4У2 Ін. дв. =11,4А выбираем автоматический выключатель ВА51Г2534 на номинальный ток Ін. = 25А и ток расцепителя Ін..рас. = 12.5А.

После этого проверим автоматический выключатель на не срабатывания при пуске электродвигателя используя условие :

где Kзап . — коэффициент запаса, который учитывает колебания напряжения, Kзап . = 1,1 ;

kр.у — коэффициент, который учитывает неточность вставки по току срабатывания электромагнитного расцепителя автоматического выключателя , Kр.у = 1,2 ;

kр.п. — коэффициент, который учитывает возможное отклонение пускового тока от его номинального, kр.п. = 1,2 ;

K і — каталожная кратность пускового тока электродвигателя;

Iн.дв — номинальный ток двигателя , А.

Iу.е = 14 · Iн.рос = 14 · 12,5 = 175А

З таблицы электродвигателей находим K і = 7,0 для электродвигателя АИР112М4У2.

Подставляем в условие и определяем

Условие выполнилось, следовательно, автоматический выключатель не сработает при запуске двигателя.

— номинальный ток автоматического выключателя должен быть меньше предельно допустимого тока кабеля которым питается электродвигатель. Например: подключение сделано кабелем АВРГ (3х2,5) который имеет допустимый ток Iдоп =27А. Для водного автомата для защиты электродвигателя условие выполняется потому, что Iдоп =27А > Ін. = 25А .

В этой статье вы узнали как правильно, используя условия выбора правильно подобрать автоматический выключатель для защиты электродвигателя.

Видео:24☼ Воздушный компрессор перегревается и отключаетсяСкачать

8 комментариев

Спасибо за полезную статью.

Спасибо за подсказки по тепловому реле и то, как правильно выбрать тепловое реле для защиты двигателя

Спасибо за информацию кратко и все понятно.

Добрый день. Являюсь «счастливым» обладателем однофазного двигателя китайского производства. На шильдике указана можность 1.1 кВт и номинальный ток 9.7А. Реально в моих условиях потребляемый ток около 5А. При этом стартовый ток кратковременно достигает 18А и более.

Вопрос: какие параметры пускателя и теплового реле необходимы в моем случае.

Здравствуйте, Евгений. Пусковой ток раза в 3 превышает ток в рабочем режиме = поэтому 18А при пуске нормально. Тем более что такой ток течет секунды (если мотор не запускается в режиме тяжелого пуска — т.е. под нагрузкой). Тепловые реле имеют инерцию — поэтому здесь все должно нормально работать.

Мощность однофазного мотора P = U * I * cos ф * КПД Подставьте данные из шильдика — у вас должно получиться в районе 1100 Вт. Если что то получаеться существенно другое — значит что то не так: либо мотор либо шильдик либо калькулятор

Если ваш мотор недогружен и близок к холостому ходу — ток холостого хода будет процентов 60 от номинального тока. Может этим и обясняются ваши 5А.

Если надумаете ставить тепловое реле — то ставьте на пределы номинального тока т.е. на 9,7А предварительно проверив формулу.

Еще оргвопрос: Если будете работать сами на своем оборудовании — маловероятно, что вы доведете СВОЙ мотор до перегрева. Мы настоятельно рекомедуем ставить тепловую защиту в случае использования наемных рабочих — оборудование ведь не ихнее. Удачи!

Спасибо, огромное за такой подробный ответ.

А на какой ток ориентироваться при подборе контактора? Тоже на номинал? Переживаю не повредит ли такому контактору токи в 18 ампер и более, даже кратковременные…

Видео:автоматика 220 в к компрессору 380 вСкачать

Выбор теплового реле для холодильника

Тепловые реле для холодильников разделяются на две основные группы:

Электронная модель является более распространенной. Конструкция ее предполагает наличие датчика температуры полупроводникового типа и блока управления. Схема электронного реле достаточно сложна, но преимуществом таких устройств следует назвать высокую точность определения температуры и регулирования режимов функционирования холодильного оборудования.

Механические реле отличаются высокой надежностью и продолжительностью службы. К достоинствам таких регуляторов относится простота замены при неисправности. Устройство работает в соответствии с температурой испарителя, а электронный прибор — по температуре воздуха.

Схема подключения

Сложность в подключении заключается в том, чтобы не перепутать реле различного назначения, так как одни из них предназначены для работы в морозильных камерах, другие же могут функционировать только при плюсовых температурах.

Каждый провод согласно цветовой маркировке имеет свое предназначение:

• красный, черный либо оранжевый — соединение реле с компрессором;
• коричневый — фазная жила, подключающая к розетке;
• зеленый, желты или белый — к лампочке холодильника;
• зелено-желтый полосатый — заземляющий проводник.

Принципиальная схема для подключения теплового регулятора марки ТАМ-125 для холодильника

Обзор производителей

Для холодильников производится большое количество моделей терморегуляторов. Обзор наиболее популярных из них представлены в таблице.

Видео:Компрессор не может набрать обороты РЕМОНТ плохой старт FORTE VFL-50Скачать

Тепловое реле электродвигателя. Характеристики и выбор — блог СамЭлектрик.ру

Тепловое реле РТЛ для электродвигателя

Тепловое реле служит для тепловой защиты электродвигателя. Реле защищает двигатель от перекоса фаз или пропадании фазы, от механической перегрузки и заклинивания ротора.

Тепловое реле двигателя, так же, как и защитный автомат, имеет время-токовую характеристику, которая показывает, что тепловое реле не может сработать при превышении тока уставки мгновенно.

Подробнее про эти характеристики – здесь.

Важно, что спасти от короткого замыкания тепловое реле не может – просто не успеет. Поэтому в цепь питания двигателя всегда перед пускателем ставят автоматический выключатель, предохраняющий от КЗ

Во всех современных “теплушках” есть одна пара нормально открытых (НО, NO) контактов и одна пара нормально закрытых (НЗ, NC). Обычно схему питания контактора строят так, что при срабатывании теплового реле НЗ контакты разрывают цепь питания катушки контактора, а НО контакты замыкаются и включают цепь индикации аварии.

Тепловая защита электродвигателя заключается в том, что при прохождении через силовые контакты теплового реле тока двигателя нагревается специальная биметаллическая пластина, которая приводит в действие сигнальные контакты. Контакты слаботочные, и включаются в цепь управления пускателем.

При срабатывании реле необходимо устранить причину аварии, затем привести реле в исходное состояние. Для этого на корпусе имеется красная кнопка возврата, на которой напечатана буква R (Reset). В некоторых моделях возврат осуществляется автоматически.

Тепловое реле РТЛ. Контакты для механической и электрической фиксации в пускателе

Читайте также: Что такое витая пара в компрессоре

Как правило, тепловое реле крепится непосредственно на выходные контакты пускателя. И без пускателя не используется. Соответственно, тепловое реле включено с двигателем последовательно.

Для различных вариантов пускателей необходимо передвинуть выводы (контакты) теплового реле для правильной фиксации.

На фото видно (слева), как рекомендовано передвинуть ножки для разных пускателей.

Такие тепловые реле можно применять только для контакторов советских разработок типа ПМЛ, для других производителей тепловые реле РТЛ могут не подойти.

Выбор теплового реле по мощности двигателя

У теплового реле есть один основной параметр, показывающий ток, при котором реле отключит электродвигатель. Ниже приводится таблица по выбору теплового реле для электродвигателей.

Номинальныйток пускателя, А

Диапазон регулирования максимального тока, А

Распространенные марки тепловых реле – РТЛ и РТИ, которые по параметрам идентичны, и отличаются в основном креплением и конструкцией.

В интернете гуляет табличка выбора теплового реле двигателя по мощности, где подробно перечислены параметры тепловых реле серии РТЛ. Стоит сказать об ошибке – во второй строке внизу вместо “РТЛ-ЮООМ” следует читать “РТЛ-1000М”. Кто-то распознавал бездумно.

• Выбор теплового реле / Выбор электротеплового реле — таблица параметров, pdf, 34.01 kB, скачан:5848 раз./

И ещё фото старенькой теплушки, фото новых легко найти в интернете.

Такое тепловое реле ставится на пускатель ПМЕ.

Подробно про схему подключения теплового теле и схему подключения пускателя к трехфазному двигателю рассказано в другой моей статье. Рекомендую.

Видео:ГЛОХНЕТ ИЛИ НЕ ЗАПУСКАЕТСЯ КОМПРЕССОР | РЕШЕНИЕСкачать

Как подключить тепловое реле

Замкнутый контакт (normal connected), при помощи которого производят подключение теплового модуля к магнитному пускателю, обозначают NC или НЗ, что расшифровывается, как нормально замкнутый. Буквенным сочетанием NO обозначают нормально разомкнутый контакт.

В несложной схеме он применяется для подачи сигнала, свидетельствующего о срабатывании защиты двигателя из-за превышения пороговой температуры.

При внедрении в сложные схемы управления он способен формировать в аварийном порядке сигнал выведения из рабочего состояния конвейера.

Тепловое реле размещают за контакторами, но перед электродвигателем. Подсоединение контакта normal connectde к кнопке «Стоп» на пульте управления осуществляют по последовательной схеме (+)

Обозначение клемм контакторов диктует ГОСТ: нормально замкнутый — 95-96, нормально разомкнутый — 97-98. К первой паре подключают пускатель, вторую используют для схем сигнализации. Так как двигатель и тепловое реле нужно защищать от КЗ, цепь должна содержать автомат защиты.

Схема прибора включает кнопки «Тест» и «Стоп» или «Сброс». С помощью первой проверяют работоспособность, а второй — отключают защиту вручную.

При помощи переключателя поворотного взвода после включения защиты вновь запускают электродвигатель. На стеклянную крышку изделия наносят маркировку и пломбируют.

Если исходить из типа подключения, можно выделить две большие группы термореле:

• первая группа – устройства, монтируемые за магнитным пускателем и те, что подключаются с использованием перемычек;
• вторая группа – приборы, устанавливаемые на контактор пускателя непосредственно.

В последнем случае при запуске основная нагрузка приходится на контактор. Здесь тепловой модуль оснащен медными контактами, подключенными к входам пускателя непосредственно.

Схема теплового реле. На нее нанесены обозначения управляющих элементов и выводов. У разных моделей эти обозначения могут отличаться (+)

К ТР подключают провода от двигателя. Само реле в такой схеме представляет промежуточный узел, анализирующий ток, протекающий транзитом к двигателю от магнитного пускателя.

Видео:Компрессор Compass пытается но не хочет запускатьсяСкачать

Подбор терморегулятора для теплого пола

Для нормальной работы теплых полов требуется установка теплового реле — терморегулятора, с помощью которого можно значительно сократить расходы на отопление. Прибор здесь требуется только для включения и отключения подогрева в определенный временной промежуток либо после подачи сигнала от термометра.

Выбирая терморегулятор, в первую очередь следует учитывать его мощность, которая должна быть идентична мощности теплого поля.

Также для определенных типов теплых полов необходимо подбирать и тип теплового реле, разделяющихся на несколько групп:

• устройства, предназначенные только для обеспечения экономичного режима, позволяющие сократить расход электроэнергии;
• приборы с настраиваемым таймером, при помощи которого устанавливаются периоды времени, на протяжении которых будет осуществляться прогрев помещения с определенной интенсивностью;
• аппараты, которые возможно запрограммировать на сложные регламенты функционирования, чередующие периоды работы в экономном режиме и максимального обогрева;
• реле, в котором имеется встроенный ограничитель, предотвращающий чрезмерный нагрев напольного покрытия и греющего элемента.

Подбор терморегулятора для определенного помещения осуществляется в зависимости от его площади. Для небольшой комнаты больше подойдет обыкновенный аппарат без сложных настроек и программирования. Установка более сложных приборов необходима для просторных помещений. В таких комнатах чаще всего устанавливают электронные реле, оснащенные установленными в толще пола датчиками температуры.

Видео:Как проверить термостат винтового компрессора?Скачать

Назначение

Сразу же хотелось бы сказать о том, что существуют различные виды и типы тепловых реле и соответственно область применения каждой классификации своя собственная. Вкратце поговорим о назначении основных разновидностей устройств.

РТЛ — трехфазное, предназначено для защиты электродвигателя от перегрузок, перекоса фаз, затянутого пуска или заклинивания ротора. Крепятся на контакты пускатели ПМЛ или как самостоятельное устройство с клеммами КРЛ.

РТТ — на три фазы, предназначены для защиты короткозамкнутых двигателей от токов перегрузки, перекоса фаз, заклинивания ротора двигателя, затянутого запуска механизма. Может крепиться на ПМА и ПМЕ пускатели, а также самостоятельно устанавливаться на панели.

РТИ — защищают электромотор от перегрузки, асимметрии фаз, длинного пуска и заклинивания машины. Трехфазное тепловое реле, крепится на пускатели серии КМТ и КМИ.

ТРН — двухфазное реле, контролирует режим работы и пуска, имеет только ручной возврат контактов, работа устройства мало зависит от температуры окружающей среды.

Твердотельные трехфазное реле, не имеют подвижных деталей, не зависят от состояния окружающей среды, применяют во взрывоопасных местах. Следит за током нагрузки, разгоном, обрывом фаз, заклиниванием механизма.

РТК — контроль температуры происходит щупом, расположенным в корпусе электроустановки. Представляет собой термо реле, и контролирует только один параметр.

РТЭ — реле плавления сплава, электропроводящий проводник выполнен из сплава металла, при определенной температуре плавится и механически разрывает цепь. Данное тепловое реле встраивается непосредственно в контролируемое устройство.

Как видно из нашей статьи, существует большое разнообразие контроля за состоянием электроустановок, отличающихся типом и внешним видом, но одинаково выполняющих защиту электрооборудования. Это и все, что хотелось рассказать вам об устройстве, принципе действия и назначении тепловых реле. Надеемся, информация была для вас полезной и интересной!

Будет интересно прочитать:

• Как работает магнитный пускатель
• Как выбрать тепловое реле
• Что такое степень защиты IP
• Какие бывают реле времени

Видео:Запуск компрессора на пониженном напряжении. Легко! Проблема решена.Скачать

Короткие замыкания и защита от перегрузок

Простейшая защита от замыканий содержит только плавкие предохранители. Они применяются в диапазоне мощностей двигателей до 100 кВт. Однако при их использование возможно перегорание не всех трёх предохранителей. Поэтому движок может искусственно оказаться с одной или двумя отключенными фазными обмотками. В зависимости от назначения электропривода существуют разные критерии выбора предохранителей.

Если у привода нагрузка вентиляторного типа, для которой характерен лёгкий пуск, номинальный ток плавкой вставки выбирается не менее 40% от величины пускового тока. Этот критерий применим для металлорежущих станков, вентиляторов, насосов и т.п. у которых переходный процесс длится от двух до пяти секунд. Если время переходного процесса более длительное от десяти до двадцати секунд номинальный ток плавкой вставки должен быть не менее 50% от величины пускового тока. Этот критерий применим для приводов с валом заторможенных нагрузкой. К ним можно отнести дробилки, центрифуги, шаровые мельницы.

Если имеется группа из нескольких электродвигателей, предохранители ставятся на каждый из них и на распределительный щит. На нём в каждой фазе устанавливается предохранитель с номинальным током равным сумме номинальных токов предохранителей всех движков. Если величина пускового тока не известна, а мощность Р асинхронного двигателя менее 100 кВт, можно выбрать приблизительное значение номинального тока I предохранителя таким способом:

Для более точного срабатывания и для всего диапазона мощностей асинхронных двигателей применяются схемы защиты с реле. Такие схемы позволяют учесть токи пуска и торможения и не реагировать на них. Срабатывание реле приводит к выключению магнитного пускателя и обесточиванию двигателя. Эти так называемые «максимальные» реле в зависимости от конструкции имеют катушку, рассчитанную на токи от десятых долей Ампера до сотен Ампер, а так же контакты, отключающие ток в катушке магнитного пускателя.

Погрешность их срабатывания обычно не превышает десяти процентов. Возврат в исходное состояние конструктивно наиболее часто сделан вручную. Типовая схема защиты показана на изображении. РМ – обозначения максимальных реле, Л – обозначение магнитного пускателя.

Максимальные реле также применяются и для защиты от перегрузки. Но при этом в схему вводится реле времени, которое позволяет сделать настройку её без учёта пусковых токов.

Как подобрать электродвигатель: условия

В настоящее время, использование электродвигателей достаточно широко. Данные устройства, применяются в различном оборудовании (вентиляционные системы, насосные станции или электротранспорт). Для каждого вида машин, нужен правильный выбор и настройка двигателей.

По типу электрического тока, электродвигатели разделяют на устройства, работающие на переменном и постоянном токе.

Стоит отметить, что двигатели на постоянном токе, зарекомендовали себя с лучшей стороны, но из-за необходимости установки дополнительного оборудования для обеспечения их работы, требуются и дополнительные финансовые затраты.

Двигатели, работающие на переменном токе, нашли достаточно широкое применение. Их разделяют на два вида (синхронные и асинхронные).

Синхронные устройства, используют для оборудования, в котором важно постоянное вращение (генераторы и компрессоры). Отличаются и различные характеристики синхронных двигателей

Например, скорость вращения варьируется в пределах от 120 до 1000 оборотов в минуту. Мощность устройств достигает 10 кВт.

В промышленности, распространено использование асинхронных двигателей. Стоит отметить, что данные устройства обладают более высокими показателями вращения. Для их изготовления, в основном используют алюминий, что позволяется изготавливать легкие роторы.

Исходя из того, что во время работы двигатель, производит постоянное вращение различных устройств, необходимо правильно подбирать его мощность. Стоит отметить, что для различных устройств, существует специальная формула, согласно которой и производится выбор.

Определяющим фактором нагрузки на двигатели, является режим работы. Поэтому, выбор устройства производят согласно и данной характеристике. Существует несколько режимов работы, которые маркируются (S1 – S9). Каждый из девяти режимов, подходит для определенной работы двигателя.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/termorele-dlya-dvigatelya-kompressora
