Тип привода компрессора прямой или ременной

Видео:Как выбрать компрессор. Ременной привод и прямой привод.Скачать

Ременной или прямой привод компрессора. Что выбрать?

Сжатый воздух – важный элемент, востребованный в различных отраслях человеческой деятельности. Приведение в действие различного пневмоинструмента, управление пневматикой роботизированного технологического оборудования, покраска автомобилей и накачка шин в автосервисе – вот лишь несколько примеров, где без сжатого воздуха просто не обойтись.

Потребность в сжатом воздухе имеет место на промышленных предприятиях, различных видах транспорта, в медицинских учреждениях, автомастерских и даже в частных гаражах. Единственным и безальтернативным его источником выступает компрессор, специальное устройство, увеличивающее давление воздуха или любой газовой среды от атмосферного давления до нескольких (как правило, 8 … 10) атмосфер. Существуют агрегаты, позволяющие сжимать воздух до нескольких десятков и даже сотен атмосфер, так называемые дожимные компрессоры (бустеры). Такие компрессорные установки находят специфическое, чисто производственное применение.

На сегодняшний день существуют различные типы компрессорных установок, отличающиеся по принципу нагнетания воздуха (поршневые, винтовые, спиральные и пр.). Среди них наиболее распространены появившиеся первыми, простые и более доступные по цене поршневые компрессоры. К тому же они отличаются широким спектром моделей по производительности. По принципу передачи вращающего момента от электродвигателя на вал исполнительного элемента все агрегаты делятся на коаксиальные (с прямым приводом) и ременные. Чем они отличаются друг от друга, и какому отдать предпочтение при выборе – попробуем разобраться.

Конструктивно любой компрессор, в частности поршневого типа, представлен тремя основными функциональными элементами:

электродвигателем, создающим вращательный момент необходимый для приведения в действие исполнительного элемента, в роли которого выступает поршневая головка;

поршневой головкой, обеспечивающей непосредственное сжатие воздуха путем возвратно-поступательного движения поршня в цилиндре;

ресивером – накопительной емкостью, аккумулирующей и выравнивающей давление сжатого воздуха.

А вот вращательный момент у коаксиальных и ременных компрессоров передается по-разному. В установках с прямым приводом вал кривошипно-шатунного механизма головки с осью электродвигателя имеют непосредственную связь, как правило, обе части выполнены одной деталью. У компрессоров второго типа вращательный момент от электродвигателя исполнительному элементу передается посредством ременной передачи:

двух шкивов, установленных на валах электродвигателя и головки;

Диаметр шкивов компрессора с ременной передачей различный – шкив, установленный на валу электродвигателя меньше, нежели шкив компрессорной головки. Такое решение хотя и снижает скорость вращения оси головки пропорционально разности диаметров, но увеличивает момент силы на ней без увеличения мощности электродвигателя. В большинстве случаев шкив головки выступает в роли вентилятора, охлаждающего основной узел компрессора, это определяет главное достоинство установок с ременным приводом – продолжительное время непрерывной работы.

Очевидно, что коаксиальные компрессорные установки имеют более простое устройство, что естественным образом отражается на их цене. Именно благодаря невысокой стоимости они более пригодны для бытового использования.

Разумеется, каждый тип нагнетателя имеет свои достоинства и недостатки, что приходится учитывать при выборе компрессора для тех или иных нужд. Определиться с ними и, следовательно, остановить свой выбор, проще в сравнении.

Особенности компрессоров с прямым приводом

Главным достоинством коаксиальной компрессорной установки, безусловно, считается простота конструкции. Общий вал для двух ее основных элементов (электродвигателя и поршневой головки) не только упрощает передачу, но и сводит к минимуму число используемых деталей. В свою очередь это влечет за собой следующие преимущества:

высокую надежность, которая, как известно обратно пропорциональна числу используемых деталей;

меньший вес и габариты нагнетателя, упрощающие обращение с ним, в частности хранение и перевозку;

энергоэффективность, поскольку отсутствуют энергетические затраты на вращение шкивов и проскальзывания ремня;

Читайте также: Насадки для компрессора патриот

Из основных недостатков коаксиальных моделей можно назвать следующие особенности, так же обусловленные конструкцией:

ограниченное время непрерывной работы, как правило, рекомендованным режимом работы и перерывов считается 50х50;

повышенный уровень шумности, характерный для коаксиальных устройств;

жесткий старт поршневой группы, негативно отражающийся на ее ресурсе, в связи с резким пуском электродвигателя;

малый ресурс, обусловленный быстрым износом.

Последний недостаток выглядит несколько противоречиво в сравнении с надежностью, но он легко компенсируется ценовой доступностью.

Особенности компрессоров с ременной передачей

В отличие от коаксиальных компрессорных установок, дополнительным недостатком которых считаются ограничения по производительности, ременный привод позволяет добиваться производительности поршневых компрессоров в несколько тысяч л/мин. Помимо этого явного преимущества ременные компрессоры отличаются:

высокой продолжительностью непрерывной работы за счет принудительного охлаждения поршневых головок;

значительным эксплуатационным ресурсом (как правило, благодаря охлаждению);

плавным стартом и мягкой работой за счет демпфирующего воздействия ремня;

меньшими показателями вибраций и шумности;

расширенным диапазоном рабочих температур;

высокой ремонтопригодностью, при заклинивании поршневой группы обрыв ремня защитит от более серьезных поломок;

безопасностью, все элементы ременной передачи защищены надежным кожухом.

Безусловно, приведенный набор преимуществ позволяет использовать ременные компрессоры в качестве профессиональных источников сжатого воздуха. Справедливости ради следует упомянуть и недостатки, к которым можно отнести:

высокие габариты и массу, усложняющие транспортировку с хранением;

необходимость регулярного технического обслуживания;

регулярную проверку состояния ремня, связанную с его изнашиваемостью, периодическую замену.

В условиях промышленного применения компрессора эти недостатки сколь либо ощутимой роли не играют.

Оказавшись перед необходимостью выбора между коаксиальным или ременным компрессором необходимо, прежде всего, определиться в целях, для каких нужд агрегат будет использоваться. Другими критериями выбора могут служить:

производительность, она должна быть рассчитана на подключаемые одновременно потребители сжатого воздуха;

частота и время использования;

планируемое время окупаемости;

Учитывая приведенную информацию, очевидно, что для производственных целей с непрерывным циклом использования следует выбирать компрессор с ременным приводом. В качестве мало загруженного бытового нагнетателя вполне целесообразно применение модели с прямым приводом.

Таким образом, основным критерием для выбора типа компрессорной установки считается ее целевое назначение.

Видео:Какой компрессор лучше: безмасляный, ременный или коаксиальныйСкачать

Компрессор с прямым или ременным приводом – выбираем правильно!

Выбрать подходящий компрессор не так просто, модели отличаются по своим эксплуатационным характеристикам, поэтому принимая решение, нужно учитывать множество факторов. Одна из основных классификаций компрессоров – это деление на модели с ременным и прямым приводом. Каждый из видов не является идеальным: они имеют собственные преимущества и недостатки. Кроме того, отличается также сфера применения.

Ниже мы подробно рассмотрим характеристики обоих вариантов и предоставим рекомендации, касающиеся выбора оптимального аппарата.

Видео:Выбираем компрессор: ременной или прямой приводСкачать

Прямой и ременной привод – в чем отличия

Компрессор с прямым приводом состоит из следующих основных компонентов: поршень, цилиндр, нагнетательный и всасывающий клапаны. Поршень начинает свою работу под воздействием шатуна. Он всасывает воздух, сжимая его до того состояния, пока не откроется выпускная заслонка.

В конструкцию ременного нагнетателя, входит еще и ременной механизм. Он служит соединительным звеном между роликом и электромотором. Привод вращает маховик, который, помимо своей основной функции, еще и охлаждает воздух головки. Сам ременной механизм состоит из ремней и шкивы. Особенностью моделей является также то, что приводная конструкция совмещена с коленчатым валом. Это делает агрегат более выносливым.

Компрессоры с прямым и ременным приводом Matari

Видео:Привод винтового компрессора. Ременный, муфтовый, прямой, редукторный. Что выбрать и какие отличия?Скачать

Компрессор с ременным приводом – преимущества и недостатки

Ременной компрессор способен подавать воздух значительно дольше без перерывов, чем прямоприводные. Кроме того, он демонстрирует лучшую производительность благодаря тому, что крутящий момент мотора «конвертируется» в еще более высокие поршневые обороты. Надежность – также достоинство данных агрегатов: даже если происходит заклинивание поршня, это приводит к разрыву ремня, но не к выходу двигателя из строя. В случае чрезмерного нагревания во включенном состоянии ременной компрессор снижает обороты, что запускает процедуру охлаждения деталей.

Читайте также: Компрессор copeland принцип работы

Благодаря работе маховика нагнетатели этого типа способны функционировать в тяжелых условиях, высокие температуры не навредят агрегату. При этом он издает низкий уровень шума и практически не вибрирует – комфорт для людей гарантирует ремень и шкива. Также, они надежно защищены специальным кожухом, поэтому риск попадания мелких предметов в мотор исключен.

Среди достоинств также стоит отметить плавность запуска при старте, агрегат не делает «рывок», в момент которого тратится большое количество электроэнергии.

Из недостатков можно выделить следующее, состояние ремня необходимо регулярно проверять и в случае его износа менять деталь. Общее техническое обслуживание более сложное, чем в случае с прямоприводным компрессором. Еще один минус – это крупные габариты и большая масса.

Видео:Как выбрать компрессор для гаража или строительства?Скачать

Компрессор с прямым приводом – плюсы и минусы

Компрессор с прямым приводом – это простая конструкция, в которой практически нечему ломаться. Вал поршневой головки является и валом мотора, вследствие чего аппарат редко выходит из строя. Кроме того, примитивность конструкции, в хорошем смысле этого слова, подразумевает еще и отсутствие необходимости часто проводить техническое обслуживание.

К несомненным плюсам компрессора прямого привода стоит отнести небольшие габариты. Эти поршневые модели относительно легко хранить и транспортировать. Также они более экономные, чем компрессор ременного привода.

Нагнетатели, имеющие прямой механизм, не могут долго работать без пауз. Периодически нужно давать аппарату отдохнуть. И даже при соблюдении этого правила компрессор не прослужит столь же долго, сколько ременной аналог. Прямоприводный компрессор демонстрируют резкий старт, то есть в начале «сжигается» больше энергии, чем обычно.

Видео:Чем отличается безмасляный компрессор от масляного . Какой лучше купить в гаражСкачать

Область применения поршневых компрессоров с ременным и прямым приводом

Так как прямоприводные компрессоры не предназначены для интенсивного использования, их стоит применять в бытовых целях. Средний рабочий цикл таких аппаратов равен 20-30 минутам – этой продолжительности хватает для обеспечения воздухом техники на даче, в гараже, небольших автомастерских. Лучше всего использовать компрессоры с прямым приводоv для обеспечения воздухом одного-двух приборов. Если вы планируете серьезнее нагружать свой агрегат, рекомендуем отдать предпочтение варианту с ременным приводом.

Вследствие того, что компрессоры ременного привода мощные, но при этом крупные и массивные, их сфера применения ограничивается промышленными и коммерческими целями. Деревообрабатывающие заводы, большие цехи, строительные объекты – именно здесь себя хорошо зарекомендовали нагнетатели данного типа. Кроме того, их рекомендуется применять при работе на крупных СТО и мойках. Большой производительности нагнетателей с ременным механизмом хватит для обеспечения продолжительного функционирования техники, требующей мощного напора воздуха.

Видео:Как выбрать компрессор. Прямой привод против ременного.Скачать

Полезно знать

Видео:Прямой и ременной привод винтовых компрессоров: какой выбрать?Скачать

Компрессор с прямым или ременным приводом: какой выбрать?

Однозначного ответа на этот вопрос не существует. Каждый тип конструкции имеет слабые и сильные стороны. Возможно, вы удивитесь, но в поршневых и винтовых компрессорах ситуация прямо противоположная. Разбираемся по порядку.

Видео:НИКОГДА НЕ ПОКУПАЙТЕ КОМПРЕССОР НЕ ПОСМОТРЕВ ЭТО ВИДЕОСкачать

Ременной привод в поршневом компрессоре

В ременном типе конструкции компрессора момент силы передается от двигателя на приводной коленчатый вал цилиндропоршневой группы через систему шкивов и ремней.

Преимущества

Данное инженерное решение дает возможность снижать скорость движения поршня. Уменьшается нагрев и износ в парах трения.

Читайте также: Компрессор поршневой remeza сб 4 с 200 lb 40

Ведомый шкив выполняется в виде колеса с крыльчаткой, которая обдувает цилиндры, снижая их температуру. Эта конструкционная особенность позволяет увеличить продолжительность рабочего цикла, когда осуществляется нагнетание сжатого воздуха в пневмомагистраль.

Недостатки

Громоздкость конструкции клиноременной передачи.

Ременной механизм издает дополнительный шум. Из-за шумового загрязнения, поршневые компрессоры мощностью от 2.2 кВт необходимо устанавливать в отдельном, изолированном от людей помещении.

Из-за вибрации агрегат необходимо устанавливать на специальный фундамент или виброопоры.

Видео:Компрессор для хоппер ковша Ч. 2 Ременной или прямой привод?Скачать

Прямой привод в поршневом компрессоре

В данной конструкции шатун нагнетающего поршня смонтирован на шпинделе приводящего двигателя. Также прямой привод называют коаксиальным.

Преимущества

Благодаря этому инженерному решению компрессор получается более компактным и менее тяжелым. Установку с коаксиальным приводом можно перевозить в багажнике легкового автомобиля.

Еще одно достоинство агрегатов данного типа – легкость обслуживания. Не нужно следить за состояние ремней и шкивов – все движущиеся детали внутри.

Третья сильная сторона – сравнительно низкая цена. Меньше деталей – проще изготовление – ниже себестоимость производства.

Недостатки

Большая скорость движения поршня – причина быстрого нагрева цилиндра. Из-за этой особенности компрессоры с прямым приводом работают не более 30 минут в течение часа.

Эти установки сильно шумят.

Если заклинит поршень, сила двигателя, напрямую воздействующая на коленвал, разрушит цилиндропоршневую группу.

Видео:Какой компрессор лучше? Что нужно знать о компрессоре для гаража? Какой компрессор для покраски автоСкачать

Ременной привод в винтовом компрессоре

В этом типе конструкции крутящий момент передается от электромотора на приводной ротор винтового блока посредством системы шкивов и ремней.

Достоинства

Сглаживается пусковой износ из-за растяжения и проскальзывания ремней.

Легко обслуживать – все детали на виду, не нужно разбирать агрегат.

Сравнительно невысокая стоимость из-за дешевизны производства.

Недостатки

Потребность в сервисных операциях через 2 000 часов работы.

Потери мощности, обусловленные растяжением ремней.

Относительно высокая шумность в работе.

Ограничение по мощности (используется в устройствах до 100 киловатт)

Видео:Какой компрессор лучше? Какой компрессор выбрать для гаража?Скачать

Прямой привод в винтовом компрессоре

Инженеры разработали два типа прямого привода для этих технических средств:

через шестерни редуктора,

собственно прямой (вал винтового блока соединяется встык со шпинделем электродвигателя муфтой).

Существует также непосредственный привод, когда ведущий шнек винтовой пары установлен прямо на специально удлиненном валу приводящего двигателя. Этот вариант очень сложен в производстве и обслуживании, поэтому встречается очень редко.

Сильные стороны

Полностью передается момент силы.

Низкий уровень шума.

Большой межсервисный интервал (3 000 часов).

Слабые стороны

Итоги

Рассмотрев сильные и слабые стороны поршневых и винтовых агрегатов с ременным и прямым приводом, подводим итоги.

Как выбрать поршневой компрессор?

Если вам нужен недорогое оборудование для выполнения несложных работ, можете остановить выбор на агрегате с коаксиальным приводом. Но следует учесть, что моторесурс техники этого типа редко превышает 1000 часов.

Устройство с ременным приводом стоит выбирать, если для вас важно, чтобы установка могла работать в напряженном режиме. Также этот тип техники предпочтительнее, если вы рассчитываете на долгий срок службы.

Как выбрать винтовой компрессор?

Здесь картина противоположная – оборудование с клиноременной передачей дешевле, но требует более частого обслуживания. Такие установки следует выбирать, если в приоритете экономия средств в данный момент, а не на перспективу.

Винтовые агрегаты с прямым приводом дороже, но надежнее. Если для вас важнее, чтобы техника имела большой ресурс и была более экономичной в эксплуатации, остановите выбор на аппаратах с шестеренчатым или прямым приводом.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/tip-privoda-kompressora-pryamoy-ili-remennoy

  🎥 Видео

  Рейтинг ТОП-5 бюджетных масляных компрессоров с ременным приводом | Лучшие в 2023 годуСкачать



  Рейтинг ТОП-5 воздушных компрессоров | Лучшие в соотношении цена-качество в 2023 годуСкачать



  Как выбрать компрессор?Скачать



  Какой компрессор выбрать Рядник или VобразныйСкачать



  Какой компрессор выбрать Ременной,прямой,рядный, W образныйСкачать



  Два недорогих ременных компрессора: почему 50л и 100л в одну цену?!Скачать

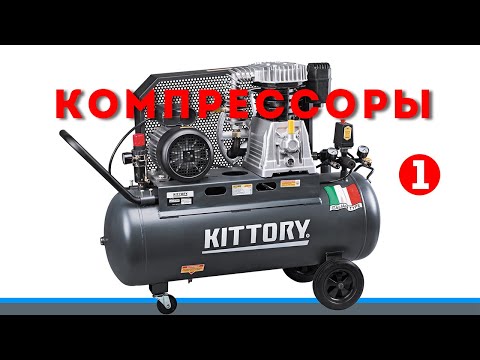

  Компрессоры с ременной передачей KITTORYСкачать
