Типы редукторов для бетоносмесителей

Современный рынок строительного оборудования для дома заполнен различными моделями бетономешалок для приготовления строительных смесей. Это и ручные аппараты емкостью до ста литров, и агрегаты с электроприводом, рассчитанные на большие объемы для выполнения крупных строительных заказов. Различаются они и приводом смешивания. В одних моделях для этих целей используется редуктор, в других барабан вращается с помощью венца. По типу устанавливаемых редукторов — червячные, например редуктор Ч 80 или редуктор Ч 100, или цилиндрические, редуктор Ц2У 200 или редуктор РМ 350. Что из всего этого необходимо и достаточно для домашнего пользователя и на что стоит обратить особое внимание и станет темой этой статьи.

Как это работает?

В бытовых устройствах для смешивания ингредиентов при приготовлении бетона используются три типа перемешивания гравитационный, принудительный и свободный. Все они имеют свои особенности, поэтому выбор типа смешивания зависит только от конкретных задач, которые это оборудование призвано решить.

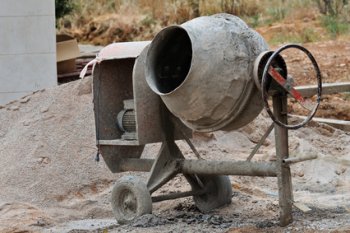

При гравитационном типе бетономешалка осуществляет перемешивание компонентов смеси за счет гравитации. В таких агрегатах обычно вращается сам барабан в наклонной к горизонтали плоскости, где под воздействие гравитации смесь и перемешивается. В таких агрегатах отлично перемешиваются и гравий, и крупный шлак и щебень. В них также можно готовить жидкие смеси. Простейшая конструкция аппаратов этого типа определила их огромную популярность в бытовом применении.

Принудительный тип перемешивания используется для изготовления смесей, от которых требуется высокое качество перемешивания всех составляющих. Для этих целей в конструкции бетономешалки применяются шнеки или паукообразные лопасти. С крупным шлаком, щебнем или гравием такие аппараты работают неважно, а вот изготовить песчаный раствор или строительный клей они способны качественно и быстро.

Свободный тип изготовления строительных смесей осуществляется в агрегатах посредством перемещения смеси с одной специально выполненной внутри барабана лопасти на другую под воздействием силы тяжести.

Стоит отметить и еще один нюанс в случае поломки агрегатов гравитационного и свободного типов они достаточно легко ремонтируются, чего нельзя сказать об аппаратах, оснащенных редукторами или венцами. Ремонт таких устройств займет продолжительное время и принесет дополнительные и существенные расходы. Поэтому такой тип оборудования не имеет большой популярности в быту.

Также при выборе оборудования немаловажным будет гарантия и сервисное обслуживание, которые могут предоставить фирмы-производители. О китайских производителях можно сказать только то, что каждый, кто приобретает их продукцию, попросту играет в рулетку она может верой и правдой прослужить и до десяти лет, а может «загнуться» и на первом своем задании.

Технические характеристики оборудования в сравнении.

Механическая часть бетономешалок любого типа является главным предметом обсуждения и оценки, так как является основной частью устройства и влияет на эффективность агрегата, а также долговечность его работы. При подборе устройства всегда есть много вопросов, на которые простому обывателю не всегда легко ответить. Поэтому первое, на что следует обратить внимание, это технические характеристики оборудования, указанные в паспорте. Правильно оценив паспортные данные устройства и сопоставив их с требуемой задачей, потенциальный покупатель застрахует себя от лишних расходов в случае переоценки агрегата или дополнительных и ненужных действий в случае его недооценки.

Основными характеристиками бетономешалок, являющимися главными аргументами при определении их соответствия требуемым задачам, являются объем смесителя (барабана) и вес всей конструкции. Объем решает основную задачу по выполнению необходимых работ, а вес, в свою очередь, на оперативность и мобильность при их выполнении. Довольно условно строительные работы, которые требуют применения бетономешалок, можно разделить на три вида:

• локальные бытовые работы заливка небольшого фундамента для гаража, сарая или бани, а также заливка садовых дорожек или крыльца перед входом. Для этих целей достаточно приобрести агрегат объемом до ста литров. Аппараты такого типа очень просты, не имеют электропривода, удобны в эксплуатации, экономичны и мобильны. Их вес находится в пределах двадцати килограммов и с ними может управиться один человек;
• работы по заливке фундаментов домов, двух- и трехэтажных коттеджей, а также прочих крупных построек. Агрегаты объемом 130, 150 и 180 литров и весом всей конструкции от 50 кг являются самыми востребованными при выполнении такого рода работ. Эксплуатация этих бетономешалок желательна с подсобным рабочим, что обеспечит большую мобильность при строительстве;
• объемные строительные заказы на постоянной основе это для фирм и предприятий. Для таких работ предусмотрены аппараты емкостью от 250 литров, обеспеченные электроприводом, редуктором или венцом для перемешивания строительных смесей из любых компонентов. Вес этого типа агрегатов превышает 150 кг и требует команды для эксплуатации и обслуживания. Как правило, оборудование таких объемов рассчитано на питание от сети 380 В.

Читайте также: Моторы электро с редуктором

Мощность электрического двигателя для бетономешалок имеет значение только в случае частоты использования. Например, электродвигатель мощностью 700 Вт, которым оснащаются большинство 150-литровых аппаратов, обеспечивает их стабильную эксплуатацию при обычных бытовых строительных работах. Но в случае, когда необходимо использовать устройство более часто и дольше по времени, практичнее иметь двигатель мощностью 1,1 кВт. Желательно все же иметь электродвигатель с запасом мощности на 1520 процентов больше, чем декларируют фирмы-производители.

Вращение барабана в бетономешалках принудительного типа осуществляется с помощью электродвигателя. Вращающий момент от него передается на барабан через редуктор или непосредственно на венец специальный зубчатый обод на внешней части емкости для смешивания. Редуктор — устройство более надежное и долговечное, нежели венец, подвергаемый всевозможным климатическим и механическим воздействиям. Но его ремонт в случае поломки достаточно затратное предприятие как по времени, так и в финансовом отношении. Поэтому бетономешалки, оснащенные венцом, пользуются большой популярностью в бытовом строительстве. Но при выборе агрегата следует отдавать предпочтение конструкциям, в которых венец выполнен не из пластика, а из чугуна.

Дополнительные параметры отбора.

К таким параметрам можно отнести разного рода конструктивные особенности, а также устройства и приспособления, обеспечивающие более комфортную работу, что, несомненно, оказывает положительное влияние на качество проводимых работ. Выбирая агрегат и определившись с задачами, для которых он подходит, стоит знать следующее:

• если он имеет удобные и эргономичные ручки управления, то работать с ним будет не только удобно, но и экономично не придется собирать бетон с пола при неожиданном опрокидывании барабана;
• конструкция станины бетономешалки намного мобильнее, если имеет шасси, что позволяет перемещать агрегат к месту заливки бетона вместе с содержимым;
• сварная конструкция станины аппарата намного практичнее, хотя и уступает в компактности при транспортировке. Вибрация при работе оказывает негативное влияние на соединения разборной станины бетономешалки, что требует постоянного контроля.

Не самое важное, но желательное требование к бетономешалке внешний вид. Им можно пренебречь, но любой согласится работать с красивой вещью намного приятнее

Видео:Видео-обзор "Как выбрать мотор редуктор"Скачать

Какой тип бетоносмесителя выбрать для строительства.

Червячные редукторы Ч-100 и Ч-125 в приводе бетоносмесителей.

При проведении строительных работ часто используются такие специфичные приспособления и механизмы, как бетоносмесители. Об их пользе и нужности говорить не приходится это незаменимый агрегат при работе с бетоном как самостоятельно, так и в промышленном масштабе. В настоящее время чаще всего применяются так называемые гравитационные бетоносмесители, название которых происходит от принципа работы. Но, несмотря на один принцип работы, вариантов этих механизмов на выбор предлагается очень и очень много. Чтобы выбрать именно то, что требуется именно в данном случае, нужно знать некоторые их различия в характеристиках, которыми они различаются.

Самый важный параметр, на который нужно обращать внимание при покупке это рабочий объем. Все бетоносмесители могут иметь объемы примерно от 100 и до 3 тыс. литров. Приобретать модель нужно соответственно предстоящему объему работ чем масштабнее, тем большего объема потребуется агрегат, и, соответственно, если работы планируются небольшие лучше приобрести небольшую бетономешалку. Если же стройка требует постоянно больших объемов бетона, то иногда понадобится прибегать и к услугам автомиксеров. Все зависит от ситуации. Чаще всего берут мешалки среднего объема до 500 литров. Их можно легко транспортировать, и они могут выдавать большой объем бетона.

Второе, на что стоит обратить внимание при выборе бетономешалки это отношение к тому или иному классу. Есть модели, предназначенные для любительского использования, а есть профессиональные. Вторые отличаются большей мощностью, а, следовательно, и объемом работы за промежуток времени. Одним из них является двухвальный бетоносмеситель принудительного действия. Приводные валы вращаются посредством двух синхронизированных червячных редукторов Ч-125, а механизм подъёма оснащён редуктором Ч-100. За счёт применения редукторов Ч 100 и Ч 125, они надежнее, но зато и стоят дороже. Какой выбрать решать только покупателю.

Читайте также: Тельфер с мотор редуктором

Еще один аспект сам барабан, в котором происходит процесс работы. Есть два их вида, которые отличаются по способу изготовления. Первый производится путем сварки гнутых частей стали. Он считается прочнее, хоть и имеет внешне непривлекательный вид. Второй подразумевает бесшовный метод изготовления на гидравлическом прессе. Он не имеет швов, зато менее надежен и имеет более тонкие стенки. Чтобы при покупке не ошибиться, и не выбрать модель с тонкими стенками, которая быстро выйдет из строя, можно проверить следующим способом похлопать по барабану ладонью. По звуку судят о толщине стенки. Если звук звонкий стенка тонкая, а значит, такую мешалку лучше не брать. Если глухой наоборот, стенка толстая, все в порядке.

Следующий пункт, который необходимо учитывать при покупке бетономешалки это его конструкция. Есть несколько разновидностей, которые имеют свои плюсы и минусы.

Первая разновидность венечная. Называется так потому, что смеситель имеет венец с зубцами, который заключает барабан в круг. Это считается самым простым видом бетоносмесителя. Есть венцы из стали, чугуна и из пластика. Самыми лучшими считаются стальные венцы, но они имеют и соответствующую стоимость, складывающуюся из трудностей в изготовлении. Зато они долговечны и прочны. Чугун более непрочный материал, зато и дешевле. При работе с ним нужно соблюдать осторожность, стараться, чтобы материал не попадал между ним и шестерней, а также не наносить по нему ударов, которые его могут сломать. К тому же чугунный венец очень шумный. Пластиковые венцы хоть не так долговечны, но они не так хрупки, как чугунные, и не так сильно шумят при работе, поэтому имеют некоторые преимущества перед чугунными вариантами.

Следующий вид смесителей с редукторным типом конструкции. В нем используется двигатель в паре с редуктором, который вращает барабан бетоносмесителя. Такой вид бетономешалки может работать долго, он прочен. Но есть один существенный минус если редуктор придет в негодность, то его ремонт достаточно дорог. В редукторах Ч-100 и Ч-125 из строя чаще всего выходит червячное колесо.

Есть еще смешанные конструкции бетономешалок. При этом в начале работы импульс идет на шестерню, а уже потом она передает движение зубцам, которые и вращают барабан. Такие модели можно в случае поломки починить, и они работают, не производя шума. Но при их эксплуатации нужно следить за тем, чтобы туда не попадали посторонние вещества.

Двигатель бетоносмесителя должен быть по возможности более мощным. Это обеспечит бесперебойную работу, а также ее большой объем.
Цвет бетономешалки должен быть более ярким этот аспект часто прописывается даже в правилах, для обеспечения безопасности. Потому что мешалка имеет движущиеся механизмы, которые могут привести к несчастному случаю, если ее не заметить. А яркая окраска позволяет сделать механизм заметным.
Последний аспект место покупки. Стоит его выбирать тщательно, чтобы не обжечься на гарантийном сроке обслуживания и других подобных вещах, которые не всегда выполняются поставщиком.

Видео:Червячные редукторы. Применения червячных редукторов и как правильно их подобратьСкачать

Редукторы для бетономешалок. Какие они?

Строительное оборудование на современном рынке представлено в самом широком ассортименте, в том числе теми моделями, которые используются преимущественно в бытовых условиях. Относятся к их числу и бетономешалки, как компактные, так и средние – в обоих случаях в них активно применяются редукторы.

Видео:Принцип работы редуктора. Виды редукторов. Курсовая.Скачать

Основные виды редукторов

То, насколько качественно будет забетонирован тот или иной объект, во многом зависит от того, насколько сложным будет процесс и сможет ли оператор сделать его непрерывным. Немаловажным этапом является своевременная подача бетона к месту работы, для чего применяются автобетоносмесители.

Если речь идет о небольшом расстоянии, которое следует преодолеть в процессе транспортировки, то лучше использовать для этой цели транспортеры ленточного типа, в составе которых присутствуют редукторы РЦД . Типоразмер их подбирается в зависимости от загруженности оборудования в целом, главное, чтобы в результате не случилось расслоения бетонного состава, не уменьшился уровень подвижности при естественном испарении влаги.

Читайте также: Передаточные числа редукторов мерседес спринтер

Также следует полностью исключить вытекание бетонной смеси и ее схватывание, чего вполне можно достичь, не допуская длительных перевозок, превышающих по времени час. Перегружать транспортируемое в пути тоже крайне не рекомендуется.

Если строительный объект расположен довольно далеко, то лучше остановить выбор на автомобильном миксере, барабан которого загружается необходимыми ингредиентами для получения бетонной смеси еще в условиях завода, после чего в процессе его транспортировки к месту укладки осуществляется непосредственно процесс приготовления. Барабан такого агрегата приводится в движение при помощи цилиндрического редуктора одноступенчатого типа ЦУ-160 .

Видео:Какая Разница бетономешалок || МЫ УЗНАЛИ ОБ ЭТОМ || #diyСкачать

Бетоносмеситель принудительного действия: конструктив, стоимость, эксплуатация

Бетоносмеситель принудительного действия применяют для приготовления «жёстких» смесей с минимальным содержанием воды. Купить принудительный бетоносмеситель заводского изготовления — недешевое удовольствие. В зависимости от объёма бака, мощности двигателя, производительности и наворотов, цены на них стартуют с 80-100 тыс. руб. Для обычного самостройщика это — очень дорого. Как быть, если нужен надёжный принудительный бетоносмеситель, а не хлипкая «китайская» бетономешалка гравитационного типа? Сделать его самостоятельно по фотоинструкции из этой статьи.

• Конструирование бетоносмесителя принудительного действия на 250 л
• Сколько стоит самодельный бетоносмеситель принудительного действия
• Какие детали нужны для принудительного бетоносмесителя с приводом от ДВС
• Видео с работой самодельного принудительного бетоносмесителя

Видео:ТОП—7. Лучшие бетономешалки для дома и дачи [бетоносмесители]. Рейтинг 2023 года!Скачать

Бетоносмеситель принудительного действия: конструктив

Мне нужен бетоносмеситель принудительного типа. Хочу приготовить в нём 70 м³ бетона. Подсчитал, что если купить заводской смеситель, то, при цене от 80 тыс. руб., он окупит себя на таком объёме. Но придётся платить за доставку. На участке нет трёхфазной системы электроснабжения на 380 В. Подумав, решил сделать принудительный бетоносмеситель с бензиновым движком своими руками. Размеры и конструктив:

• диаметр бака – 940 мм;
• высота бака – 500 мм;
• полный объём – 0.34 м³;
• рабочий объём – 0.226 м³;
• толщина дна бака – 8 мм;
• толщина стенок бака – 6 мм;
• усиление бака – «пояса» из квадратной трубы.

Затем я прикинул смету на изготовление принудительного бетоносмесителя.

На фото ниже промышленный образец принудительного бетоносмесителя.

Видео:ТОП—7 Лучшие бетономешалки для дома и дачи бетоносмесители Рейтинг 2024 года!Скачать

Стоимость самодельного бетоносмесителя принудительного действия

Примечание: цены в регионе проживания sdi1759 за 2017 год.

1. Разрезать металл на полосы размером 1000х1500 мм. Одного листа хватит на изготовление обоймы для бака. Второй лист пойдёт на дно бетоносмесителя. Стоимость металла:

• Лист толщиной 6 мм – 3600 руб.;
• Лист толщиной 8 мм – 5800 руб.;
• Вальцовка металла и прихватка сваркой — 3400 руб.;
• Вырезать из листа металла окружность диаметром 950 мм – 740 руб.;

1. Ещё надо вырезать в дне окно для выгрузки смеси.

sdi1759 подсчитал, если сделать бак с толщиной стенок и дна 8 мм, весом около 150 кг, он обойдётся ему в 15800 руб. Если ужаться — изготовить стенки бака бетоносмесителя из стали толщиной 6 мм, а на дно поставить 8 мм + усиление трубами то, цена бака весом в 120 кг, около 14600 руб. Доставка за свой счет.

• Червячный редуктор – 5000 руб.
• Бензиновый мотор мощностью 6.5 л.с. (был в наличии).
• Токарные работы – 5-7 тыс. руб.
• Дополнительные расходы – 5000 руб.

Итого: около 33000 руб.

Сижу и думаю. Делать бак из металла толщиной 8 мм или 6 мм? Разница в деньгах небольшая. Стоит ли экономить на металле? Видел промышленный бетоносмеситель сделанный из «шестёрки». Работает больше двух лет на производстве и не сломался.

Видео:Бетономешалка ЗУБР БМР-130 - с червяным редукторомСкачать

Этапы изготовления самодельного принудительного бетоносмесителя

1. Заказ металла для бака.

На заводе мне рассказали о технологии вальцовки. Узнал, что от листа металла придётся отнимать 30 см. Переиграл заказ. Бак сделаю из «шестёрки», а дно из «восьмерки». Расходы следующие:

• Плазменная резка металла — 750 рублей.
• Вальцовка металла 6 мм 2х1.5 м и 8 мм 1х1.5 м со всеми услугами — 14700 рублей.

Высота бака 60 см. Теперь насущный вопрос. Какой редуктор купить для привода бетоносмесителя? Требуется редуктор с передаточным отношением 1 к 50, чтобы получить 30 оборотов в минуту.

2. Сборка бетоносмесителя.

• Пользователь привёз на машине детали бака.
