Торсион для холодной ковки с редуктором

всем доброго вечера
мужики подскажите пожалуйста , назрел вопрос по холодной ковки хочется гнуть и не прося кого то и ждать днями
нашел матрицы продают 1 й к-т Одиночные d 60, 120 и 180 мм (2500 р.), 2й к-т к одиночным d 60 и 120 доп. спирали d 130 и 270 мм (3000 р.), 3й к-т состоит из 2го + одиночная d180 мм (4000 р.)

https://www.avito.ru. ovki_907149336

так же нашел все сразу и мотор и редуктор 2,2 вк и редуктор 1 к 100 цену сказали 35
https://www.avito.ru. ktory_776136327

и вот продает человек за
https://www.avito.ru. tory_906359859
2,2 кв мотор сказали за 1000 отдадут двигатель рабочий

мужики подскажите какую мощность нужно двигателя и какой редуктор на выходе так понял нужно 9-10 оборотов

расскажите пожалуйста как что получше собрать буду очень признателен

Прикрепленные изображения

Сообщение отредактировал Wаsек: 20 Март 2017 18:50

#2 Кустарь

Wаsек,у теб ж плазморез, вродь, есть, забабахай приспособу, чтоб рез под 90 градусов был точно и нафигачь этих улиток с листа, ни фига та м у м ного нету.

#3 Виктор 69

Всё просто, мощьность двигателя 2,2 кВт, нужно количество оборотов двигателя в минуту?

второй вопрос, редуктор передаточное число, по простому маркером на обоих валах с выходом на корпус риски

вращаете вал(ведущий, куда будет передоваться вращение от двигателя) , и считаете сколько оборотов вала вы сделали

при этом (ведомый) вал с которого будите снимать нагрузку должен сделать всего один оборот

приложили 1кг усилие сняли 40кг, если двигатель 940 об/мин, то 940/40=23,5об/мин на выходе с редуктора

если надо получить в минуту 9-10 об, то от мотора к редуктору шкивами

2,61 это соотношение шкивов

допустим на двигателе маленький шкивок диаметром (меряю диаметр по ремню когда он вложен в шкив)= 70мм

182,7мм это диаметр шкива который надо поставить на редуктор.

вроде ничего не перепутал.

#4 Wаsек

Wаsек,у теб ж плазморез, вродь, есть, забабахай приспособу, чтоб рез под 90 градусов был точно и нафигачь этих улиток с листа, ни фига та м у м ного нету.

завтра узнаю насчет железа тело толстое ведь надо

Всё просто, мощьность двигателя 2,2 кВт, нужно количество оборотов двигателя в минуту?

второй вопрос, редуктор передаточное число, по простому маркером на обоих валах с выходом на корпус риски

вращаете вал(ведущий, куда будет передоваться вращение от двигателя) , и считаете сколько оборотов вала вы сделали

при этом (ведомый) вал с которого будите снимать нагрузку должен сделать всего один оборот

приложили 1кг усилие сняли 40кг, если двигатель 940 об/мин, то 940/40=23,5об/мин на выходе с редуктора

если надо получить в минуту 9-10 об, то от мотора к редуктору шкивами

2,61 это соотношение шкивов

допустим на двигателе маленький шкивок диаметром (меряю диаметр по ремню когда он вложен в шкив)= 70мм

182,7мм это диаметр шкива который надо поставить на редуктор.

вроде ничего не перепутал.

спасибо вам большое очень помогли

#5 Виктор 69

на счёт двигателя, есть двигателя мало оборотистые до 1500 об/мин, от 1500-3000 об/мин это оборотистые , тебе нужен тихоход, до 1000 об/ мин,

если нет трёх фаз его легко подключить через конденсаторы.

проверь обмотки на сопротивление и на корпус, если не знаешь как в личку нарисую,

Читайте также: Замена сальника редуктора заднего моста уаз хантер

#6 Кустарь

завтра узнаю насчет железа тело толстое ведь надо

#7 Глобул

• Город: Север Краснодарского края

Не помню что там за плазморез, но до 15 мм должен резать с гарантией.

Я резал 36 мм на 100 амперах. Около 6 атмосфер давление воздуха. Очень медленно, но режет.

Тут фишка в другом. Как вырезать такие завитухи? Одно дело тащить по линейке, или циркулем, а по разметке такой ужас получиться — неделю напильником доводить придётся. Вот ты сам бы взялся вырезать такое резаком? Плазма режет точно так же, только ещё и очки надо очень тёмные, практически от газосварки, и то придётся смотреть прямо на струю, а значит что вокруг неё мало что будет видно. Спидглас тоже вряд ли поможет в этом деле.

Конечно можно клацать почаще и резать наподобие сварки в отрыв, но это бешеный расход электрода. Его ресурс измеряется именно в количестве пусков.

#8 Кустарь

Вот ты сам бы взялся вырезать такое резаком?

Плаз мой не резал, только резако м, себе вырезал бы, как два пальца об асфальт . Ты серьезно думаешь, что +/- миллиметр критично, чтоб согнуть квадрат , к примеру, 12-й?

У мну р я до м с работой кузница, так та м загогулины вообще гнут по м еловому рисунку на столе.

Сообщение отредактировал Кустарь: 20 Март 2017 21:17

#9 SergDemin

Wаsек, что то подобное, если память не изменяет, в гараже валялось. Киловатт или полтора, 960 оборотов в минуту. Ты с покупкой не торопись, на днях буду в гараже, гляну. Если подойдёт, буде думать, как отправить.

#10 Глобул

• Город: Север Краснодарского края

Кустарь, плюс-минус миллиметр не критично. Просто рез будет похож на крупную пилу. Плазма режет немного быстрее, все неверные движения руки повторяет очень хорошо.

Видео:Станок холодной ковки ТорсионСкачать

Устройство станка «Торсиона» своими руками

Узнайте, как устроен станок «Торсион», каковы основные узлы и элементы конструкции. Что нужно учесть при сборе торсиона своими руками. Фото и видео-материалы в помощь домашним умельцам.

Торсировка — это продольное скручивание прутка (либо нескольких прутков одновременно), является одной из распространенных операций художественной ковки. С ее помощью можно изготавливать привлекательные кузнечные узоры. Поэтому станок «Торсион» (или отдельный узел «Торсион») часто входит в арсенал оборудования современных кузниц.

Видео:Комплект для холодной ковкиСкачать

Сущность операции и ее возможности

В ходе продольного скручивания пруток подвергается винтообразному переплетению оси, причем многократному. Поскольку напряженное состояние кручения характеризуется преобладанием напряжений сдвига, к которым макроструктура металла особенно критична, то далеко не все заготовки, даже при совершенном, с технической точки зрения, станке, способны выдержать торсировку без трещинообразования.

Горячая торсировка имеет ряд преимуществ: пластичность разогретого металла повышается, сопротивление деформированию, наоборот, понижается. Следовательно, снижаются нагрузки на привод станка. Во многих случаях (скручивание мягких металлов и сплавов, малоуглеродистых сталей и т.п.) можно выполнять операцию усилием самого кузнеца. Таким способом можно успешно деформировать прутки некруглого поперечного сечения, у которых пластический момент сопротивления различен по разным осям.

Вместе с тем горячее деформирование сопровождается образованием окалины, которую на готовых полуфабрикатах удалить довольно сложно. Кроме того, в процессе продольного скручивания возможно залипание отдельных зон заготовки, что препятствует дальнейшей работе над изделием, например, формированию двойной спирали.

Читайте также: Редуктор в 200 мощность

С точки зрения возможности получения брака, ручная торсировка безопаснее, поскольку в противном случае можно «перекрутить» заготовку. Станок «Торсион» с электроприводом в таком случае следует оснащать недешевыми шаговыми двигателями, которые в состоянии останавливать вращение заготовки после определенного числа оборотов.

Типичные виды брака при выполнении данной операции представлены на рис. 1.

Таким образом, выбор способа выполнения данной кузнечной операции следует производить с учетом пластичности металла (использовать преимущественно горячекатаный прокат малоуглеродистых сталей), скорости скручивания (с ростом динамики процесса напряжения в материале увеличиваются), а также способа закрепления заготовки.

Видео:Станок для холодной ковки ТОРСИОН + КОРЗИНКА | stanokvdom.ruСкачать

Устройство «торсион»

1. Полый патрон с любым способом зажима прутка — с помощью трех/двух кулачков, цанги, резьбы и т.д.
2. Каретку, на которой устанавливается сменный зажимной узел. с неподвижным зажимным узлом, который предназначен для фиксации противоположного торца прутка.
3. Собственно, зажимной узел с подвижными захватами шарикового, или клинового типа.
4. Ползуна, который, перемещаясь по направляющим станины, обеспечит торсировку прутков разной длины.
5. Станины, на которой монтируются все устройства, перечисленные выше.
6. Приводной рукоятки или штурвала — для ручного приспособления.
7. Пульта управления электродвигателем — для механизированного варианта.

Общий вид такого приспособления приведен на рис. 2

Как видно из рисунка, универсальность оснастки обеспечивается наличием посадочных мест под различные захваты, учитывающие диаметр прутка, поскольку универсальность патрона обеспечивается его конструкцией. Все габаритные размеры приспособления предварительно просчитываются с учетом способности выполнить скручивание заготовок с определенными диаметром и длиной.

Подвижная каретка, на которой монтируется узел зажима пассивной части прутка, стоит выполнять с направляющими, для которых можно приспособить соответствующий узел от списанного токарного станка, например, ТВ-4. Зажим производится применением пары стандартных эксцентриковых захватов: это обеспечивает равномерность зажима. Для снижения износа захватов иногда предусматривают разрезную втулку из нормализованной среднеуглеродистой стали, которая будет обжимать пруток: ее заменить легче, чем сами захваты.

Некоторой доработки потребует патрон: в нем необходимо получить сквозное отверстие, предназначенное для ввода прутка в зону деформирования. Можно обойтись и без этого, но в таком случае приспособление будет обладать ограниченной функциональностью.

Станину можно сварить из толстостенных профильных труб, либо использовать швеллер подходящего по габаритам размера.

Изготовление приспособления «Торсион» целесообразно при больших объемах производства данной операции.

Видео:Как сделать торсион для холодной ковки из ступицы.Скачать

Способы изготовления станка «Торсиона»

К вопросу оснащения станка электроприводом следует подходить крайне осторожно. Даже малооборотистый электродвигатель потребует объемной червячной передачи, что будет сопровождаться необоснованной потерей мощности и КПД. Поэтому, если принято решение об изготовлении станка «Торсион» своими руками, то наиболее целесообразными вариантами будут два:

• Использование шагового двигателя;
• Применение сельсин-мотора.

Главная особенность шагового двигателя заключается в том, что полный оборот его ротора выполняется за четыре шага, для чего напряжение на обмотки статора подается попарно. Управление такими двигателями производится с использованием принципа микрошага, когда питание на обмотки осуществляется по синусоидальной кривой. Для электропитания станка «Торсион» вполне подойдет шаговый двигатель, который имеет постоянный магнит, поскольку в этом случае будет обеспечен точный поворот патрона на угол 45-900, чего чаще всего и требуется при торсировке.

Момент М, необходимый для скручивания прутка, определяется с учетом его момента инерции:

m — масса той части прутка, которая пребывает в зоне пластической деформации;

r — радиус поперечного сечения прутка;

ω — желаемая угловая скорость поворота патрона.

σт — предел пластичности материала по касательным напряжениям;

W — момент сопротивления (для круглого сечения W = 0,2d3).

Читайте также: Замена подшипник заднего редуктора тойота

Сельсинные приводы применять в самодельных станках для художественной ковки нецелесообразно, поскольку управление ими весьма сложно.

Прочие элементы для станка «Торсион» выбираются из тех же соображений, что и описанные ранее.

Общий вид станка представлен на рис. 3.

Интересные видео по теме представлены здесь:

Для обсуждения и дополнения материалов статьи собственным практическим опытом просьба оставлять содержательные комментарии.

Видео:станок для холодной ковки/двигатель с редуктором/автоматический станок/станок для ковкиСкачать

Станок Торсион

Товар находится на складе и может быть доставлен Вам в кратчайшие сроки

Холодная ковка — это просто! Опыт и специальные знания не нужны. Достаточно пары часов, чтобы освоить работу на «Торсионе»!

Витые перила с корзинками

Беседка с коваными спиральными элементами

Видео:Обычный торсион на необычном станке. Станок для холодной ковки.Скачать

Видео. Как работает станок «Торсион»:

1. Закрепите пруток при помощи держателей;
2. Проверните несколько раз до нужной спирали;
3. Повторите с остальными заготовками

1. Установите специальную насадку;
2. Закрепите 4 прутка одного размера;
3. Сделайте несколько поворотов — до нужной формы.

Такими корзинками можно украсить лестницы, ограды и беседки.

Оригинально смотрятся подсвечники из корзинок, спиральные дверные ручки.

Экспериментируйте и создавайте свои дизайнерские решения.

Характеристики станка «Торсион»

Насадка «Торсион» Станок с насадкой “Торсион” гнет:

• Прутки — до 14х14 мм
• Полосы — до 30х6 мм
• Профили — до 20х20 мм

Станок с насадкой “Корзинка” закручивает:

С «Торсионом» вы сделаете беседки, заборы, лестничные перила и ограды. При помощи станков «Гнутик» и «Улитка» добавьте к ним завитки, зигзаги и меандры.

С комплектом из 3 станков вы освоите основные элементы холодной ковки и создадите уникальные авторские изделия. На продажу или для себя.

Посмотрите, какие работы можно сделать на станках «Булат»:

Кованое кресло. Прутки скручены «Торсионом» и свернуты в завитки «Улиткой»

Кованые перила. Корзинки и спирали — «Торсион», завитки — «Улитка», прямые углы — «Гнутик»

Станок окрашен порошковой краской. Вес — 12 кг.

Заводское качество. Контроль ОТК. Гарантия.

Станок холодной ковки Торсион

3 покупателей оставили отзыв

Станок нормальный, но силы приложить придется немалой. А так исполнение не хитрое, и цена не завышена. Буду потихоньку докупать улитку и булат, для полного комплекта

Отличное решение, что можно купить станки по отдельности. Большое спасибо за качественную продукцию

Доставка до двери это то, что мне нужно, за неё отдельный лайк

Мне станок понравился. квадрат закручивать легко, думал будет сложнее. Теперь могу делать всякие завитушки и мини украшения для сада. Доволен

Цена не кусается, доставляют до двери

Взял себе весь набор станков. Уже набил руку на гнутике и улитке, остается освоить только торсион. Сам станок без люфтов, крепкая конструкция. Магазину отдельное спасибо, за оперативную работу.

Трубогиб Булат решает эти проблемы:

• подходит для профильных и круглых труб;
• гнет одинаковые дуги — линейка повторяемости;
• работает с профилями популярных типов от 10х10 до 50х50.

Станок универсальный! В зависимости от своих потребностей вы можете купить трубогиб Булат с набором для гибки труб или без него. Цена — 2990 руб.

В набор входят 2 стандартных ролика и специальный прижимной ролик для труб — с выемкой посередине. Он позволяет прокатывать трубы без деформаций!

Выставить точный угол при сварке довольно сложно. Небольшое отклонение — и работа требует исправления.

Угольник обеспечивает точный угол сварки:

1. Выберите нужный угол — 30, 45, 60, 75, 90 или 135°;
2. Закрепите магнитный угольник;
3. Приварите деталь конструкции.

📹 Видео

Торсион Шарман. Редуктор своими руками. Привод (адаптера) да электродрели Профиль 15х15 и прут.Скачать

Станок "Торсион+Корзинка" для холодной ковкиСкачать

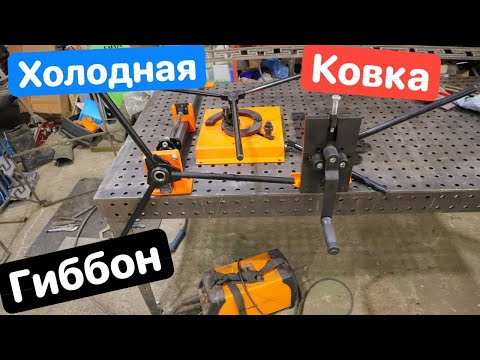

С ЭТИМ СТАНКОМ ты сможешь с ПЕРВОГО раза. Станки Холодной Ковки ГИББОН Улитка Торсион ГнутикСкачать
