Система охлаждения на Тойоте Королле: составные части и их обслуживание

Любой автомобиль обладает охлаждающим узлом, который служит выполнению лишь одной функции – остужать сильно греющиеся узлы и детали. В основном таким узлом является двигатель. Сейчас мы поговорим о том, какая, установлена система охлаждения на Тойоте Королле, а также из каких основных частей она состоит. По мере описания поговорим и об обслуживании каждой составной части.

Охлаждение, установленное на данную модель, можно охарактеризовать как достаточно надежное. Как и на любом другом автомобиле – со временем могут трескаться резиновые патрубки, которые будут пропускать охлаждающую жидкость. Поэтому всегда стоит следить за состоянием всей системы. Помимо этого, стоит запомнить, что не стоит использовать для охлаждения воду – это может привести к ее засорению, в связи с чем, некоторые узлы могут выйти из строя.

Видео:ч1 Прежде чем покупать крышку радиатора системы охлаждения автомобиля, посмотрите это видео до концаСкачать

Составные части охлаждения Тойоты Короллы

Она состоит всего из пяти основных частей:

Насос – основная задача перекачка жидкости;
Радиатор – основная задача охлаждать жидкость, находящуюся в системе;
Впускной патрубок;
Патрубок от системы отопления;
Патрубок к системе отопления.

Во всей своей взаимосвязи ее можно отнести к классу принудительных термостатируемых видов охлаждения с использованием повышенного давления в ее работе.

В автомобилях данной модели установлен центробежный насос – он обеспечивает циркуляцию охлаждающего вещества по всему охлаждающему узлу автомобиля. Как в старых, так и в новых моделях он смонтирован в передней части блока с цилиндрами. Как и в любом другом автомобиле, она перекачиваемая насосом, обтекает все цилиндры – начиная с передней части блока и заканчивая задней. После этого она проходит через второстепенные узлы, такие как: отлитые клапана впускного и выпускного коллекторов, около свечей зажигания Тойоты Короллы, а затем мимо направляющих втулок выпускных клапанов, так как они тоже значительно греются. В обслуживании он прост, однако если сломается, лучше всего будет просто заменить его.

Термостат с парафиновым рабочим телом находится недалеко от трансмиссии, невооруженным глазом его не увидеть, так как он закрыт специальной крышкой. Термостат работает как клапан и когда необходимо прекращает подачу охлаждающего вещества на двигатель. Как правило, такой процесс происходит при его разогреве. Передача восстанавливается в тот момент, когда двигатель прогреется до нормальной температуры. Именно таким образом регулируется температура двигателя.

Радиатор данной модели автомобиля оснащен контрольным клапаном – устройство такой конструкции обеспечивает остывание охлаждающего вещества, а также повышает точку закипания в нем. Клапан сам регулирует внутреннее давление, и поэтому если греющая жидкость начнет испаряться, он сам выпустит пары и через специальный отвод выведет их на расширительный бачек. Это позволяет не нарушать положенный уровень жидкости системе охлаждения на Тойоте Королле.

Ну и наконец, резиновые патрубки, которые служат направляющими для охлаждающей жидкости, как правило, все они термо- и морозостойкие.

Описанная система не очень сложна, однако очень эффективна, так как является замкнутой. Благодаря возврату перегретой жидкости в виде паров на расширительный бачек уровень жидкости практически всегда остается одинаковым, за исключением тех моментов, когда патрубки полопались и стали пропускать ее наружу.

Видео:Система охлаждения двигателя автомобиля. Общее устройство. 3D анимация.Скачать

Особенности конструкции системы охлаждения Toyota Corolla

Система охлаждения двигателя жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Система состоит из рубашки охлаждения, радиатора с электровентилятором, расширительного бачка, водяного насоса, термостата и шлангов. Циркуляцию жидкости в системе создает водяной насос. Из насоса жидкость подается в рубашку охлаждения двигателя, омывает цилиндры и камеры сгорания и затем в зависимости от положения клапана термостата возвращается в насос по перепускному каналу (при низкой температуре) или через радиатор (при высокой температуре). В систему охлаждения двигателя включены также радиатор отопителя салона и каналы подогрева дроссельного узла системы питания.

Читайте также: Замена клапана пожилые люди операция

Радиатор с горизонтальным потоком жидкости, трубчатооленточной алюминиевой сердцевиной и пластмассовыми бачками. В бачках радиатора выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя. В левом бачке установлен кран для слива охлаждающей жидкости из системы.

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Он изготовлен из полупрозрачной пластмассы. Наливная горловина бачка закрыта пластмассовой пробкой с двумя клапанами: впускным и выпускным. Выпускной клапан от крывается при давлении 78,5–122,7 кПа (0,80– 1,25 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 7 кПа (0,07 кгс/см2).

Исправность клапанов пробки очень важна для нормальной работы системы охлаждения. Однако при возникновении проблем (например, закипание охлаждающей жидкости) автолюбители обращают внимание только на работу термостата и забывают проверить клапаны. Негерметичность выпускного клапа на приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии – к аварийному повышению давлению в системе, что может вызвать повреждение радиатора и шлангов.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения. Он расположен на передней поверхности блока цилиндров и приводится во вращение от шкива коленчатого вала поликлиновым ремнем, общим с генератором и компрессором кондиционера. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Термостат установлен в корпусе, закрепленном на головке блока цилиндров. При температуре охлаждающей жидкости до 77 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре выше 80 °С термостат начинает открываться и при 95 °С открывается полностью, обеспечивая циркуляцию жидкости через радиатор.

Электровентилятор системы охлаждения (с пластмассовой многолопастной крыльчаткой служит для дополнительного обдува радиатора, включается и выключается по сигналу электронного блока системы охлаждения. Причем в зависимости от напряженности теплового режима и алгоритма работы кондиционера электровентилятор может вращаться с малой и большой скоростью. Электровентилятор в сборе с кожухом закреплен на радиаторе системы охлаждения. Систему заполняют жидкостью (антифризом) Toyota Super Long Life Coolant (красного цвета), не замерзающей при температуре окружающей среды до –40 °С.

Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи. Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу. Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Видео:Клапан воздушной пробки системы охлаждения ЛоганСкачать

Система охлаждения двигателя

Модераторы: Ugin, odyssey, Camel, snow1975

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.

Ваша точно не работает. Не всасывает Либо всетаки в системе воздух или радиатор не полностью заполнен.

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.

Ваша точно не работает. Не всасывает Либо всетаки в системе воздух или радиатор не полностью заполнен.

Читайте также: Гидравлическая схема обратный клапан

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.

Радиаторы охлаждения двигателя обсуждаются в отдельной теме ТУТ

Печка, обогрев салона и вентилятор салона обсуждаются ТУТ

***************
Лучше молчать и слыть дураком,
чем заговорить и сразу развеять все сомнения в этом.

Видео:Газы в Системе охлаждения. Признаки и лучший способ проверки. Обзор инструмента.Скачать

Система охлаждения 1ZZ-FE и 3ZZ-FE — описание конструкции

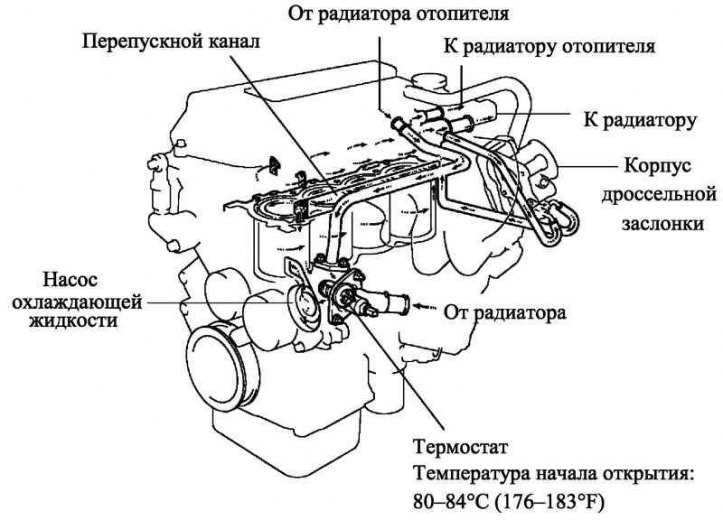

Рис. 2.16. Система охлаждения двигателей 1ZZ-FE И 3ZZ-FE
