Купюроприемник CashCode SM
Производитель — Cash Code (Канада)
Купюроприемники CashCode SM являются купюроприемниками с задней загрузкой BL (Back Load) и фиксированной шириной приемного канала. Поэтому более полное и развернутое название этого купюрника — CashCode SM BL.
Слова «задняя загрузка» означают, что доступ к съемной кассете для банкнот (стекеру) осуществляется с задней (тыльной) части купюроприемника. При этом купюроприемник крепится на внутренней стороне передней панели или двери оборудования. В этом состоит отличие купюрников BL от FL (Front Load), в которых стекер вынимается с той же стороны, что и вставляется купюра.
Также купюроприемники CashCode различаются по конструкции канала прохожения купюры. В данном случае для биллакцептора BL с задней загрузкой есть два вида конструкции.
1. SM — для купюр одной ширины, описание которого дано на этой странице сайта.
2. MSM — для купюр разной ширины (Multi Width) с подстройкой ширины канала под каждую конкретную купюру. Развернутое название — Cash Code MSM BL.
Купюроприемники FL рассмотрены на нашем сайте igrotechnics.ru здесь:
Cash Code FL и Cash Code MFL.
Видео:Первичная диагностика Cashcode SM 13штСкачать
Купюроприемник Cash Code SM BL. Описание и характеристики.
Валидатор банкнот SM BackLoad принимает денежные купюры одной определенной ширины, распознает их и складывает в аккуратную пачку внутри запертой на замок съемной кассеты (стекера). Выпускается в нескольких вариантах под различные конфигурации торговых и игровых автоматов, где его устанавливают, как правило, на тыльной стороне передней двери. Чтобы достать стекер с деньгами, необходимо открыть оборудование, т.е. получить доступ внутрь аппарата. Данной аппарат можно монтировать приемной кассетой вверх или вниз, благодаря чему легко решаются проблемы его размещения в торговых автоматах.
Купюроприемник CashCode SM BL
Характеристики Cash Code SM BL
- аппарат в двух вариантах: для банкнот шириной 67 или 71 мм
- время приема банкноты – 1,7 сек.
- уровень распознавания 98% и выше с первого предъявления банкноты
- прием купонов со штрих-кодом
- датчик защиты от обмана банкнотами, привязанными к нити, леске и т.п.
- инкассирует банкноты в закрытые на замок съемные кассеты
- обновление программ при помощи карточки памяти
- устанавливается кассетой вверх или вниз
- простой доступ к приемному каналу, благодаря «распахивающемуся» корпусу
- широкий выбор лицевых панелей, в том числе металлических.
Читайте также: Кайен 4 8 битурбо мотор объем масла в двигателе
Видео:Автомойка самообслуживания купюроприёмник CashCode SM-2073 Овен ПЛК 110 протокол PulseСкачать
Модели Купюроприемников Cash Code SM
с пластиковой лицевой панелью:
| Наименование биллакцептора | Питание, интерфейс | Тип канала | Тип оптики | Доп. функции |
| SM-2005 | 12в, Isolated Pulse, CCS, CCNET, Bi-directional | 67мм | верс.2.2 (стандарт) | |
| SM-2006 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 67мм | версия 2.6 | |
| SM-2007 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | верс.2.2 (стандарт) | |
| SM-2008 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | версия 2.6 | |
| SM-2013 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 67мм | верс.2.2 (стандарт) | крепежная скоба |
| SM-2017 | 24в, MDB, SP, HII | 67 мм | верс.2.2 (стандарт) | лакиров.платы |
| SM-2018 | 24в, MDB, SP, HII | 67 мм | версия 2.6 | лакиров.платы |
| SM-2019 | 24в, MDB, SP, HII | 71 мм | верс. 2.2 (стандарт) | лакиров.платы |
| SM-2020 | 24в, MDB, SP, HII | 71мм | Версия 2.6 | лакиров.платы |
| SM-2021 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 67 мм | верс. 2.2 (стандарт) | лакиров.платы |
| SM-2023 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | верс. 2.2 (стандарт) | лакиров.платы |
| SM-2033 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | версия 2.2,широкий канал | |
| SM-2034 | 24в, MDB, SP, HII | 71мм | версия 2.2.широкий канал | лакиров.платы |
| SM-2057 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | верс. 2.2 (стандарт) | «бегущие огни» |
| SM-2073 | 12в, Isolated Pulse, CCS.CCNET, Bi-directional | 71мм | верс. 2.2 (стандарт | Лакир. платы,«бегущие огни» |
Видео:Как не попасть к мошенникам при покупке контрактных двигателейСкачать
Модели Купюроприемников CashCode SM с металлической лицевой панелью с приводом:
| Кассетой вверх | Наименование | Питание, интерфейс | Тип канала | Тип оптики | Доп. функции |
| SM-2105 | 12в Isolated Pulse, CCS, CCNET, Bi-directional | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr | |
| SM-2117 | 24в MDB, SP, HII | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2134 | 24в MDB, SP, HII | 71мм | версия 2.2, широкий канал | Панель Ni,Cr,лакиров. платы | |
| SM-2155 | 12в Isolated Pulse, CCS, CCNET, Bi-directional | 67мм | версия 2.2 (стандарт) | Панель Silver | |
| Кассетой вниз | SM-2205 | 12в Isolated Pulse, CCS, CCNET, Bi-directional | 67мм | верс.2.2 (стандарт) | Панель Ni,Cr |
| SM-2217 | 24в MDB, SP, HII | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2234 | 24в MDB, SP, HII | 71мм | версия 2.2, широкий канал | Панель Ni,Cr,лакиров. платы |
Видео:Прошивка CashCode MSMСкачать
Модели Купюроприемников Cash Code SM с металлической лицевой панелью без привода:
| Кассетой вверх | Наименование | Питание, интерфейс | Тип канала | Тип оптики | Доп. Функции |
| SM-2305 | 12в Isolated Pulse, CCS, CCNET,Bi- directional | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr | |
| SM-2317 | 24в MDB, SP, HII | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2323 | 12в Isolated Pulse, CCS, CCNET,Bi- directional | 71мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2334 | 24в MDB, SP, HII | 71мм | версия 2.2, широкий канал | Панель Ni,Cr,лакиров. платы | |
| Кассетой вниз | SM-2405 | 12в Isolated Pulse, CCS, CCNET,Bi- directional | 67мм | верс.2.2 (стандарт) | Панель Ni,Cr |
| SM-2417 | 24в MDB, SP, HII | 67мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2423 | 12в Isolated Pulse, CCS, CCNET,Bi- directional | 71мм | версия 2.2 (стандарт) | Панель Ni,Cr,лакиров. платы | |
| SM-2434 | 24в MDB, SP, HII | 71мм | версия 2.2, широкий канал | Панель Ni,Cr,лакиров. платы |
Описания и фото конкретных типов купюроприемников, а также их описания и инструкции по обслуживанию приведены в конце страницы.
Видео:Новый мотор и сразу на трек! Балацко и Олег тестируют Сирокко.Скачать
Инструкция по прошивке валидатора CashCode
- Снимаете стекер.
- Снимаете заднюю крышку валидатора.
- Отключаете питание от валидатора.
- Вынимаете пластмассовуюзаглушку.
- За место заглушки вставляете чип с прошивкой.
- Подаете питание (примерно пол минуты валидатор мигает зеленой и красной лампочкой) .
- Выключаете питание, вынимаете чип с прошивкой, устанавливаете на место заглушку.
- Подаете питание.
- Устанавливаете заднюю крышку и стекер.
Читайте также: Лодочные моторы yamaha 25 6l2
Процесс прошивки также показан на видео:
Сравнение Cashcode SM и JCM DBV 500:
Видео:Обзор купюроприемника Cashcode // Cascode MSM 3024Скачать

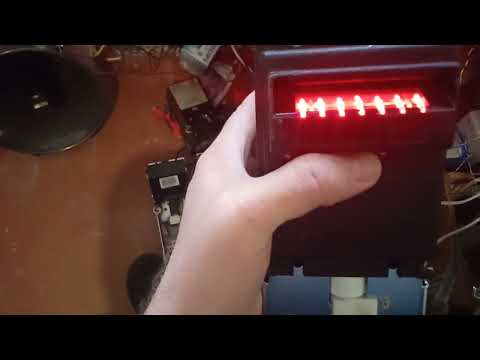

Диагностика ошибок купюроприемника CashCode
Если купюропремник перестал принимать купюры, а вместо этого мигает, то для поиска неисправности можно воспользоваться таблицей кодов ошибок:
| Схема миганий (код ошибки) | Неисправность | Метод устранения |
| 1 красное 1 пауза | Кассета отсоединена от купюроприемника | Проверьте правильность соединения кассеты. Проверьте наличие черной крышки на купюроприемнике под стекером |
| 3 красных 1 пауза | Кассета переполнена | Удалите содержимое кассеты |
| 4 красных 1 пауза | Ошибка в механизме стекера | При частом возникновении требует ремонта или перепрошивки |
| 5 красных 1 пауза | Ошибка ѐмкостного датчика | При частом возникновении требует ремонта |
| 6 красных 1 пауза | Ошибка оптического датчика | При частом возникновении требует ремонта |
| 7 красных 1 пауза | Ошибка магнитного датчика | При частом возникновении требует ремонта |
| 8 красных 1 пауза | Ошибка транспортного мотора | При частом возникновении требует ремонта |
| 9 красных 1 пауза | Высокая скорость транспортного мотора | При частом возникновении требует ремонта |
| 11 красных 1 пауза | Замятие купюры (путь для транспортировки купюры не свободен) | Удалите замятую купюру |
| 12 красных 1 пауза | Ошибка возврата купюры. Купюра в приѐмной прорези кассеты | Удалите замятую купюру |
| 1 зеленое 1 красное | CRC ошибка COM порта | |
| 2 зеленых 1 красное | Внешняя CRC ошибка | |
| 3 зеленых 1 красное | Неверный формат прошивки | При возникновении требует ремонта или перепрошивки |
| 4 зеленых 1 красное | Прошивка отсутствует | При возникновении требует ремонта или перепрошивки |
| 5 зеленых 1 красное | Неверный тип прошивки | При возникновении требует ремонта или перепрошивки |
| 6 зеленое 1 красное | Ошибка загрузки | При возникновении требует ремонта или перепрошивки |
Видео:Настройка купюроприемников ICT u70 и Cashcode SM для призовых автоматовСкачать
Скачать в pdf:
• Cashcode-sm-bl Flyer Rus Краткое описание. / pdf, размер: 283.37 kB/
• CashCode-SM BL Validator — Operation And Service Manual Eng Part1 / pdf, размер: 2.28 MB/
• CashCode-SM BL Validator Operation And Service Manual Eng Part1 Ver-07-2011 Тот же документ, но более новая версия. / pdf, размер: 1.53 MB/
• CashCode-SM BL Validator — Часть 2. Тестирование и ремонт Описание разборки, ремонта, чистки, сборки, тестирования. А также список запасных частей. / pdf, размер: 1.71 MB/
• CashCode-SM BL Validator Catalogue SpareParts Rus Запасные части. Каталог деталей и сборочных единиц. / pdf, размер: 1.9 MB/
• CashCode-SM BL Validator Operation And Service Manual Rus Part1 Описание на русском. Руководство для пользователей. Эксплуатация и техническое обслуживание. Установка. Интерфейс. Схема. Параметры переключателей. Обновление программного обеспечения. Диагностика неисправностей. / pdf, размер: 1.29 MB/
• CashCode-SM HowToChangeFlash_rus Инструкция по замене флеш памяти / pdf, размер: 437.81 kB/
• CashCode-SM How To Upgrade billacceptor Firmware Описание процесса замены прошивки купюроприемника. / pdf, размер: 71.84 kB/
• CashCode-SM User Guide Model 2005-2607 Инструкции пользователя (руководства по эксплуатации, в которые входят: назначение контактов разъемов (распиновка), способы подключения к внешним устройствам, диагностика ошибок с помощью мограний светодиодных индикаторов, технические параметры). Для моделей 2005_F, 2006_C, 2007_C, 2008_C, 2013_D, 2017_D, 2018_B, 2019_D, 2020_E, 2021_D, 2022_A, 2023_B, 2025_B, 2033_E, 2034_E, 2035_D, 2036_D, 2055_B, 2057_B, 2063_B, 2065_A, 2067_B, 2069_A, 2071_A, 2073_C, 2098_D, 2099_B, 2105_F, 2117_C, 2119_B, 2120_E, 2121_C, 2133_C, 2134_D, 2136_B, 2155_C, 2205_F, 2217_B, 2219_B, 2234_D, 2307_A, 2317_D, 2321_E, 2322_A, 2331_C, 2333_E, 2336_D, 2405_D, 2407_D, 2417_D, 2418_D, 2421_D, 2423_D, 2505_D, 2506_B, 2507_E, 2508_C, 2513_C, 2515_B, 2517_B, 2519_B, 2520_A, 2521_B, 2523_B, 2533_C, 2535_D, 2595_C, 2596_A, 2605_D, 2607_E / pdf, размер: 6.8 MB/
Читайте также: Можно ли использовать масло штиль для двухтактных лодочных моторов
• CashCode-SM-2007 User Guide General Descriptions Eng Описание, подключение, положение переключателей, разъемы, диагностика неисправностей. / pdf, размер: 286.93 kB/
• CashCode-SM-2019 D User Guide То же самое, но только для модели 2019. / pdf, размер: 199.37 kB/
• CashCode-SM-2005 F User Guide То же самое, но только для модели 2005. / pdf, размер: 130.69 kB/
• CashCode-SM-2006 C User Guide То же самое, но только для модели 2006. / pdf, размер: 129.87 kB/
• CashCode-SM BL Validator Maintenance Техническое обслуживание купюроприемника — разборка, чистка. Подробно, с фото и описаниями ошибок. / pdf, размер: 1.58 MB/
• CashCode-SM BL Validator Installation And Mounting Инструкция по установке, монтажу и крепежу. / pdf, размер: 965.09 kB/
Ниже даны описания прошивок для разных стран — протоколы, принимаемые купюры, установка dip-переключателей.
• CashCode-SM Software Description And Dip Switches Settings Ru Russia, Россия. Версии прошивок: RU1323_B, RU1324_A, RU1325_A, RU1328_A, RU1329_A, RU1330_A, RU1331_A, RU1616_A, RU1617_A, RU1618_A, RU1619_A, RU1620_A, RU1622_A, RU2619_A, RU2620_A, RU2621_A, RU2622_A, RU2623_A, RU2624_A, RU4410_A, RU4510_A, RU5510_A, RU7618_A, RU7619_A, RU7710_A, RU8514_A, RU8515_A, RU8516_A, RU8517_A / pdf, размер: 1.49 MB/
• CashCode-SM Software Description And Dip Switches Settings Ua Ukraine, Украина. Версии прошивок: UA1811_A, UA2811_B, UA7811_B, UA8514_A, UA8515_A, UA8516_A / pdf, размер: 333.31 kB/
• CashCode-SM Software Description And Dip Switches Settings Us USA, США. Версии прошивок: US1732_C, US1733_C, US1734_A, US1735_B, US2715_A, US2716_A, US3616_A, US3617_A, US3618_A, US3619_A, US3620_A, US3720_C, US3721_A, US5510_A, US7010_A, US7029_A, US7032_C, US7036_B, US7037_A, US7133_A, US7138_A, US7235_A, US7240_A, US7734_A, US7739_A, US8123_A, US8125_A, US8516_B, US8724_A / pdf, размер: 1.53 MB/
• CashCode-SM Software Description And Dip Switches Settings Tj Tajikistan, Таджикистан. Версии прошивок: TJ1110_A, TJ1111_A, TJ1112_A, TJ1113_A, TJ1114_A, TJ1116_A, TJ2010_A, TJ7010_A / pdf, размер: 433.89 kB/
• CashCode-SM Software Description And Dip Switches Settings Ee Estonia, Эстония. Версии прошивок: EE1614_A, EE8010_A / pdf, размер: 134.27 kB/
• CashCode-SM Software Description And Dip Switches Settings Az Azerbaijan, Азербайджан. Версии прошивок: AZ1110_A, AZ1111_A / pdf, размер: 132.25 kB/
Видео:Генератор МОТОПОМПА FastCharge для Авто-АккумулятораСкачать
Обновление по файлам и инструкциям к CashCode SM от 2017 г.:
• BackLoadSM / pdf, размер: 393.05 kB/
• Cashcode-net-interface — MAN CCNET Rev.2.3.1-NOV 2002 Описание протокола интерфейса CashCode CCNet / pdf, размер: 623.46 kB/
• Cashcode РС Connection / jpg, размер: 530.64 kB/
• Catalogue CashCodeSM SpareParts Каталог запчастей на купюроприемник / pdf, размер: 1.86 MB/
• HowToChangeFlashCashCodeSM / pdf, размер: 448.52 kB/
• Interface Descriptions — BDP-FL (ID 003 WBA Compatible) Описание протокола интерфейса CashCode FL BDP / pdf, размер: 411.85 kB/
• Official Price Cashcode Parts19122014 Прайс и каталог запчастей к купюроприемникам Cashcode / pdf, размер: 694.28 kB/
• TestCCNET V15 Программа тестирования купюроприемника Cashcode SM по протоколу CCNET / rar, размер: 227.48 kB/
• TestID003 Программа тестирования купюроприемника Cashcode SM по протоколу ID003 / rar, размер: 182.31 kB/
Видео:Купюроприёмник CashCode SM-2073RU запрет приёма купюр 2000 и 5000 рублейСкачать
Пример страницы инструкции:
CashCode-MSM-BL-operation manual_P1_eng — Пример страницы инструкции
