Мопед альфа регулировка натяжения цепи. Замена цепи грм скутера с подробным описанием

Содержание

Когда и зачем проверять цепь
Подготовительные работы
СКУТЕР. СБОРКА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ (50-КУБОВЫЙ)
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
ВНИМАНИЕ!
Инструменты для замены цепи на мопеде
Как натянуть цепь на мопеде Альфа — пошаговая инструкция
Менять или не менять?
Альфа ремонт натяжителя
🎥 Видео

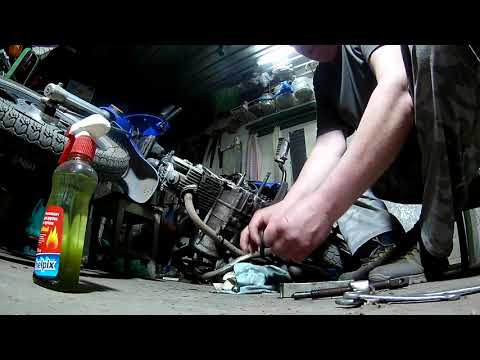

Видео:КАК ЗАМЕНИТЬ ЦЕПЬ ГРМ НА МОПЕДЕ АЛЬФА НЕ РАЗБИРАЯ ЦПГ И ГОЛОВКУ ДВИГАТЕЛЯ? МОПЕД АЛЬФАСкачать

Когда и зачем проверять цепь

Производители рекомендуют осуществлять проверку через каждую 1 000 километров пробега. При интенсивных нагрузках, если приходится преодолевать сотни километров за день, осмотр требуется гораздо чаще. Но установив качественную цепь, мотоциклист сможет уменьшить количество проверок.

Просто посмотрев на мопед со стороны, специалисту нетрудно определить, если цепь натянута неграмотно. Подобная ошибка при обслуживании мопеда способна привести к разрыву цепи прямо во время поездки. Перетяжка встречается достаточно часто и, несмотря на наличие смазки, приводит к ускоренному изнашиванию цепи. В результате подвеска начинает работать некорректно. Со временем может выйти из строя ступица.

Плохо натянутая цепь также часто становится причиной поломок. При перемещениях она будет сильно колебаться, в итоге возникнут трудности с переключением скоростей. Повысится ударная нагрузка на шестерни КП и заднюю ступицу. Цепь может заблокировать колесную ось, намотавшись на нее. Подобная поломка способна привести к серьезной аварии.

Передача крутящего момента от мотора к заднему колесу в мопедах Альфа осуществляется за счет цепного привода. В таком механизме задействуют две звезды, соединяющиеся цепью. Первая звездочка связана с коробкой передач, вторая — с задним колесом.

Степень натяжения изменяется при перемещении маятника по дугообразной траектории на длину хода подвески. При натяжке важно помнить, что должен оставаться запас по длине — 2-3 сантиметра. Максимальное натяжение достигается в случае, когда в одну линию выстраиваются следующие элементы:

ось маятника;
вторичный вал;
колесная ось.

Видео:Еще раз о настройке ГРМ и установки звездочкиСкачать

Подготовительные работы

Обязательно нужно очистить цепь, иначе натяжка не даст результата. На металлических поверхностях имеется смазка, со временем сверху налипает пыль. В обычной воде эти загрязнения отмыть нельзя, нужно использовать автохимию. Лучше выбрать средство в форме аэрозоли, которое не будет разъедать сальники — уплотнительные кольца цепи

Если механизм сильно загрязненный, желательно снять крышку с ведущей звезды. Важно убедиться, что фиксирующая гайка хорошо законтрена. Сама очистка производится следующим образом:

Вначале вращают колесо мопеда, одновременно распыляя очищающий состав.
Механизм оставляют на несколько минут, чтобы средство хорошо впиталось во все углубления.
При помощи жесткой щетки считают грязь со звезд и цепи.
Чистой тряпкой протирают все детали механизма.

Чистка цепи мопеда
Теперь нужно определить степень износа элементов. Звенья цепи не должны заедать, в идеале они легко двигаются. Также необходимо проверить наличие и состояние сальников. Зубья звезды не должны быть загнутыми, заостренными или поврежденными. Износ поверхностей зубьев бывает связан с неправильной установкой заднего колеса.

Для определения состояния цепи нужно проверить, имеются ли участки, на которых натяжение слишком большое или наоборот, слабое. Для этого нужно вручную провернуть колесо. Если такие участки имеются, значит, неравномерно износились втулки и пины. В этом случае расстояние между пинами увеличивается, и цепь становится длиннее.

Сильно изношенная цепь

Нередко причиной появления отрезков с разным натяжением оказываются проблемы с другими узлами мопеда. Возможно, установлены звезды с неправильно центрированным отверстием или неподходящего диаметра. Неравномерное натяжение может быть связано с сильным износом втулки колеса или выходом из строя подшипников ступицы звезды. Но могут обнаружиться и другие поломки, поэтому важно производить тщательной осмотр.

Читайте также: Симистор для мотора от стиральной машины

По длине цепи нетрудно определить степень износа. Для этого ее нужно потянуть назад. При этом важно попытаться одновременно стянуть цепь со звезды. Замена требуется, когда при попытке снятия большая часть зуба звезды становится видна. Если ролики цепи покривились и скрип при поездке, лучше поменять деталь вместе со звездочками.

После очистки нужно выровнять заднее колесо. Это несложная задача, если на ось нанесены метки. Но метки иногда сбиваются, поэтому нужно проводить дополнительную проверку. В момент вращения заднего колеса необходимо посветить фонариком и обратить внимание на цепь. Если она движется не прямо, значит, установка произведена некорректно.

Установив заднее колесо, нужно запомнить, где расположены метки. Если они не симметричны, это свидетельствует, что метки неправильно нанесли. В этом случае можно с обратной стороны цепи нарисовать маркером новые отметки. При затяжке задней оси важно надавливать на гаечный ключ в направлении к переднему колесу.

Видео:Alpha 110 ( Замена цепи грм )Скачать

СКУТЕР. СБОРКА ГАЗОРАСПРЕДЕЛИТЕЛЬНОГО МЕХАНИЗМА ДВИГАТЕЛЯ (50-КУБОВЫЙ)

содержание .. 60 61 62 63 64 65 66 67 68 69 70 .. 1. Устанавливаем новую прокладку головки цилиндра.

ВНИМАНИЕ!

Прокладка головки цилиндра выполняется из мягкого металла (медь, алюминий) и после затяжки гаек головки цилиндра деформируется, тем самым обеспечивая герметичность соединения. Повторная установка прокладки головки цилиндра не допускается. 2. Устанавливаем успокоитель цепи ГРМ. 3. Устанавливаем головку цилиндра. 4. Устанавливаем поршень в ВМТ по меткам на маховике. Обычно это метка «Т» на маховике. Совмещаем метку с приливом на картере двигателя.

ВНИМАНИЕ!

Следующая операция является одной из наиболее важных при сборке двигателя. Важно очень точно совместить все метки. Ошибка в установке цепи даже на 1—2 зуба приведет к тому, что двигатель не будет работать правильно, и вероятно это даже приведет к серьезным поломкам деталей ГРМ и ЦПГ при попытке запуска двигателя! 5. Убедившись, что цепь привода ГРМ не соскочила с ведущей звездочки на коленчатом валу, устанавливаем распределительный вал в головку цилиндра, одновременно надев на его звездочку цепь так, чтобы метки на звездочке распределительного вала расположились параллельно плоскости кромки головки цилиндра, а кулачки были направлены вниз (внутрь головки).

6. Устанавливаем опору коромысел, сориентировав ее согласно установочным меткам. Смазываем кулачки и подшипники распределительного вала.

На опоре коромысел нанесены буквы «ЕХ» — что означает «EXHAUST» — выпуск. Метка «ЕХ» должна располагаться над выпускным клапаном.

ВНИМАНИЕ!

• Проверьте правильность осевой установки распределительного вала (убедитесь, что подшипники распределительного вала правильно расположились на постелях). Вероятно, на каких-то моделях скутеров на держателе будет нанесена метка «IN» — «INTAKE» — впуск. Соответственно, метку «IN» необходимо располагать над впускным клапаном.

ВНИМАНИЕ!

При сильной деформации (сплющенности) медных шайб они подлежат замене, так как если шайбы будут прилегать неплотно из-за подтекания масла, в системе смазки упадет давление и мотор быстро выйдет из строя. Уплотнение этого соединения каким-либо герметикой недопустимо. 7. Устанавливаем на шпильки уплот-нительные медные шайбы. 8. Наворачиваем все четыре гайки крепления головки цилиндра, не затягивая их. 9. Утапливаем рабочий стержень на-тяжителя цепи ГРМ внутрь корпуса. 10. Устанавливаем натяжитель цепи ГРМ наместо, затягиваем болты его крепления.

11. Вставляем рабочий болт и пружину натяжителя цепи ГРМ, затягиваем его. При этом можно будет услышать характерные щелчки — сработает храповой механизм рабочего стержня натяжителя который, под воздействием пружины, выйдет из корпуса и натянет цепь ГРМ.

12. Последовательно, крест-накрест затягиваем гайки крепления головки цилиндра в 3—4 приема. Окончательный момент затяжки — 10-15 Нм (Более точные значения можно найти в инструкции по ремонту к конкретной модели скутера). 13. Вворачиваем и затягиваем дополнительные болты крепления головки цилиндра. 14. Торцовым ключом за центральный болт маховика, или руками, держась за маховик, медленно проворачиваем коленчатый вал двигателя по часовой стрелке на 3—4 оборота, чтобы убедиться, что фазы ГРМ установлены верно, и поршень не сталкивается с клапанами.

15. Устанавливаем коленчатый вал в ВМТ такта сжатия и еще раз контролируем правильность установки распределительного вала по меткам.

16. Регулируем клапанные зазоры, (см. ). 17. Проворачиваем коленчатый вал на несколько оборотов и еще раз контролируем правильность установки клапанных зазоров. 18. Устанавливаем крышку головки цилиндра и затягиваем ее болты. 19. Надеваем шланг вентиляции картера на штуцер в крышке головки цилиндра. 20. Устанавливаем кожух охлаждения цилиндра.

Читайте также: Лодочные моторы в красноярске кредит

ВНИМАНИЕ!

Не забудьте извлечь из впускного коллектора бумагу, если при разборке вы закрывали его от грязи. 21. Устанавливаем впускной патрубок в сборе с карбюратором.

ВНИМАНИЕ!

В большинстве случаев, при установке выпускной системы, прокладка выпускной трубы нуждается в замене. Лучше при сборке заменить ее новой. 22. Устанавливаем выпускную систему. 23. Заправляем двигатель маслом.

содержание .. 60 61 62 63 64 65 66 67 68 69 70 ..

Видео:ЗАМЕНА ПОРШНЕВОЙ И ЦЕПИ ГРМ ALPHA DELTA ALPHA RX от А до ЯСкачать

Инструменты для замены цепи на мопеде

Используются рожковые и накидные гаечные ключи. Всего потребуется четыре ключа диаметром 10, 14, 17 и 24 миллиметра. В зависимости от модели мопеда, может вместо диаметра 24, потребоваться 22 мм. Если есть головки и трещотки, ими можно заменить часть ключей.

Для натягивания цепи понадобятся ключи на 10, 14, 17 и 24

На всякий случай лучше запастись отверткой с плоской насадкой, она позволит приподнять болты, если их нельзя будет снять руками.

Видео:Замена цепи ГРМ на мопеде Альфа (Дельта)Скачать

Как натянуть цепь на мопеде Альфа — пошаговая инструкция

Чтобы упростить доступ к нужным узлам, сначала снимают заднюю левую подножку для пассажира. Мопед необходимо поставить на центральную подножку. Также желательно открутить болт и снять выхлопную трубу. Если этого не сделать, нельзя будет использовать головки с трещотками.

Далее берут два ключа — 17 и 14 мм. Нужно открутить гайку, чтобы ослабить колесную ось. Гайку откручивают, но не полностью. Вторым ключом нужно придерживать ось с обратной стороны, чтобы был упор. Если не держать с обратной стороны, ось будет прокручиваться.

Теперь нужно ослабить расположенную с другой стороны гайку при помощи ключа диаметром 24 мм.

Ключом диаметром 10 мм закручивают болт натяжки цепи. Но натяжение не должно быть слишком сильным.

Читайте также: Где в лодочном моторе находится заводской номер ямаха

Задняя ось ослаблена. Нужно убедиться, что зубчики ведомой звезды не попадают на край цепи. Для этого необходимо прокручивать колесо. Когда зубчики заходят справа, нужно немного закрутить болт при помощи ключа на 10 мм. Если заходят слева, необходимо ослабить его, а если справа, то, наоборот, закрутить.

Теперь нужно закрутить ось колеса ключами на 24 и 17 мм. Второй болт закручивают ключом диаметром 14 миллиметров. Цепь натянута, остается поставить левую подножку и защиту.

Чтобы правильно натянуть цепь, придется совместить метки на звездах. На подтяжке есть риска и палочки. Эти обозначения наносятся с обеих сторон.

Нужно постараться, чтобы риски справа и слева совпадали. Если не совместить эти отметки, колесо не будет ровно держаться. Естественно, крутиться оно тоже будет неправильно. В итоге с одной из сторон начнет усиленно изнашиваться резина. Поэтому важно подтягивать гайки с обеих сторон.

Для более точной подтяжки важно снимать крышку, закрывающую цепь. Иначе есть вероятность, что она будет натянута слишком сильно. После натяжки может также потребоваться регулировка тормозов.

Полезное наглядное видео о том, как натянуть цепь на мопеде «Альфа»:

Видео:Как проверить состояние цепи ГРМ на мопеде альфаСкачать

Менять или не менять?

Предположим, вы капиталите свой двигатель: меняете сальники, коленчатый вал, прокладки и другие девайсы, а вот менять цепь ГРМ на новую или нет сомневаетесь. Зря сомневаетесь, меняйте ее на новую при первой же возможности. И сейчас я объясню почему.

Смотрите сами: цепь имеет средний срок службы примерно в 18 000-20 000 км пробега скутера (личный опыт), примерно как средний срок службы самого двигателя. А у вас, к примеру, после пробега 6 000 км заклинил коленчатый вал или потек двигатель или случилось, что-то еще требующее полной разборки двигателя. Вы естественно разбираете двигатель, меняете коленчатый вал на новый, а цепь, которая к тому времени выработала треть своего ресурса оставляете.

И что получается? Цепь, через 12 000 км выработает свой ресурс и придет в негодность, а коленчатый вал и прочие детали будут исправны и вам хочешь не хочешь, придется снова, из-за одной только цепи половинить двигатель. Оно надо? Цепь это расходник. Никогда не экономьте на ней!

Лично я, цепи ГРМ никогда не проверяю. Я их попросту выкидываю на помойку, какими бы они офигенными мне не казались. Цепь для меня расходник, такой же как свеча, масло или сальник. Но если вам принципиально, или по деньгам напряжно, вы можете воспользоваться старым дедовским способом.
