Замена цепи ГРМ Хонда Аккорд должна производиться при появлении признаков растяжения цепи. В данной статье мы расскажем, как самостоятельно провести замену цепи ГРМ Хонда Аккорд на автомобилях с мотором К-серии, а также какие материалы потребуются для проведения операции.

Видео:Цепь грм Хонда Аккорд 8 Комплект (Оригинал)Скачать

Периодичность замены

Вообще, по уверениям автопроизводителей, цепной привод не требует замены и служит на протяжении всего эксплуатационного периода машины. В реальности большинству автомобилистов все же приходится менять цепь ГРМ на большом пробеге – при этом нужно для начала замерить уровень растяжения.

Установить реальное значение растяжения можно самостоятельно, оценив состояние цепи и замерив выделенный участок цепи между метками, или можно обратиться для этого в сервис.

По вылету штока на натяжителе цепи устанавливают растяжение цепи. Критичным считается значение 13,5 мм – если вылет равен этому значению или больше него, цепь пора менять.

Также существуют определенные признаки, указывающие на неисправность в системе газораспределительного механизма.

Признаки растяжения цепи:

• Наблюдается нестабильная работа мотора на холостых.
• Появляются признаки пропуска зажигания – двигатель начинает потряхивать.
• Появляется ошибка P0341, которая говорит об отсутствии синхронизации с ГРМ (причина может быть и в клапанах).

В среднем, замена ГРМ Хонда Аккорд с цепным приводом на двигателях К24А4 проводится на пробеге 150-200 тыс. км. Ресурс цепи во многом зависит от качества моторного масла, которое заливается в машину. Если вовремя не поменять цепь, она может сорваться и погнуть клапана, а это, в свою очередь, повлечет за собой необходимость капитального ремонта ДВС.

Видео:Honda Accord 8 после рукожопного вмешательства в ГРМ с неоригинальными запчастямиСкачать

Самостоятельная замена

Далее описано, как заменить цепь ГРМ на машинах Хонда Аккорд 6, 7, 8 с моторами линейки «К». Инструкция также подходит для авто с моторами других выпусков, имеющих аналогичное строение.

Если вы используете домкрат, на яму ставить автомобиль не нужно.

Подготовка к замене:

Перед работой нужно подготовить все необходимые материалы и инструменты, а также приобрести запчасти на замену.

Инструменты для работ:

• набор торцевых головок (1/2, 3/4) и трещотки к ним;
• набор ударных головок и гайковерт;
• удлинители соединений разные 3/4, кардан ? (не обязательно);
• динамометрический ключ для машины;
• накидные ключи разного размера;
• пассатижи и утконосы;
• шлицевая отвертка;
• маленькое зеркало;
• подходящий брус;
• фонарик.

Технические жидкости и автохимия:

Запчасти:

• сальник коленвала перед. – артикул 91212PNC003 (HONDA);
• прокладки свечных колодцев – артикул 12342PCX004 (HONDA);
• прокладка клапан. крышки – артикул 12341PNA000 (HONDA);
• новая цепь – каталожный номер 14401PPA004 (HONDA).

Читайте также: Рев моторов белые тени

Порядок проведения работ:

• Используем головку на 10 (можно заменить на ключ). Выкрутить 6 гаек, которые удерживают декоративные крышки силового агрегата.

• Убрать 6 крепежей клап. крышки, затем болт держателя шланга нагнетания насоса ГУРа.

• Снять крепежные элементы, удерживающие катушку цилиндров под номерами 1 и 3, затем убрать шпильки с катушек двух оставшихся цилиндров. Снять катушки.
• Снять 2 крепежа вакуумного шланга усилителя тормозов.

• Демонтировать клапан. крышку.

На фото внизу можно увидеть конфигурацию впускного распредвала. Кулачки имеют разную форму, их насчитывается по два на группу. Данная технология известна как «VTEC».

Особенность VTEC – при малых оборотах на максимум раскрывается лишь один впускной клапан, тогда как на высоких срабатывает автоматическая блокировка и уже два клапана раскрываются на максимум. Плюс, за счет расположенных на рокерах роликов уменьшена сила трения.

Это звездочки распределительных валов. На впускном можно увидеть отличающийся от стандартного исполнительный механизм VTEC.

Датчик расположения каждого распредвала размещен с обратной стороны.

• Поставить машину на домкрат и демонтировать правое переднее колесо.

• Моторы автомобилей Хонда двигаются по направлению против часовой (относительно места установки навесного оборудования). Поэтому необходимо поворачивать шкив против часовой, пока 1-ый цилиндр не встанет в положение ВМТ (отметки шкива и крышки совместятся).

• На звездочках распределительных валов присутствуют метки, которые в положении ВМТ будут расположены друг напротив друга. Если в вашем случае отметки не совпали, проверните шкив на еще один полный оборот.

• Чтобы демонтировать ремень привода, необходимо сдвинуть натяжительный ролик. Сделать это можно при помощи накидного ключа, направление усилия указано на фото ниже.

• Поднять силовой агрегат домкратом (между инструментом и поддоном установить брус), затем убрать крепежи и держатель опоры мотора.

• Демонтировать шкив коленчатого вала, выкрутив болт.

• Открепить разъемы датчика положения вала (можно до конца не снимать) и управляющего клапана VTC.

• Достать клапан VTC, сняв удерживающие его болт и хомут.

• Снять 16 крепежей крышки системы газораспределительного механизма, после чего демонтировать саму крышку.

Большая часть болтов идентичные (резьба на них короче ножки болта). Те, что отмечены красным, имеют утолщение. Самые крупные болты (3 шт.), удерживающие поддон, оснащены резьбой, идущей по всей ножке.

На фото ниже видна обратная сторона крышки. На нем отмечены участки, на которых должен быть нанесен герметик.

Читайте также: Газель некст с мотором эвотеч

• Демонтировать натяжитель: зафиксировать шток с использованием специального сервисного отверстия – прокрутить коленвал против часовой, пока шток не уйдет на максимально возможную глубину (два оборота, если до этого данное действие вы не выполнили).
• При помощи штыря (подойдет толстая проволока) сдвинуть собачку, просунув инструмент и прокрутив шкив по часовой, пока он не окажется в отверстии. Убрать натяжитель, вытащив пару крепежей.

натяжитель во взведенном состоянии

• Демонтировать верхний успокоитель цепи.

• Демонтировать с коленвала пластину датчика положения.

• Демонтировать цепь. Метки ВМТ на звездочке коленчатого вала показаны на фото ниже.

• Чтобы поставить замену, необходимо выставить коленвал и шкивы распредвалов по меткам (метки указаны на фото ниже). Чтобы удерживать валы в таком положении, нужен помощник. Также можно воспользоваться специальными сервисными отверстиями, позволяющими застопорить валы без посторонней помощи.

На цепи присутствует несколько звеньев другого цвета, по которым можно сориентироваться для правильной установки.

Метки ГРМ:

• При правильно выполненных действиях на впускном и выпускном валах точка встанет вверху между отметок на цепи.

• Накинуть цепь на звездочку коленчатого вала (отмеченная часть должна встать на точку).

• Поставить натяжитель и посмотреть, правильно ли стоят метки. Если да, можно убрать фиксатор.

На фото показано, как должен выглядеть вылет штока натяжителя после замены.

• Установить на место снятые ранее элементы.

На наружной части пластины датчика положения коленчатого вала нанесена маркировка «OUTSIDE».
Прежде, чем ставить сальник, нанести на его губки литиевую смазку (на запчастях некоторых производителей она уже может присутствовать).

• Болт шкива коленвала затягивается моментом 49Нм, после чего дотягивается на 90 град. Применять ударные инструменты запрещено! Предварительно крепеж смазывают маслом в местах, отмеченных на схеме закрашенными кружками.

• На клапанную крышку также наносят герметик там, где соединяются части головки блока (2 места в участках прилегания крышки цепи, 2 – те, что напротив). Гайки на крышке затягиваются не за один подход (порядок показан на фото). Последняя затяжка производится моментом 12Нм.

Замена цепи ГРМ будет стоить достаточно дорого, если обращаться в сервис, а вот самостоятельная замена обойдется гораздо дешевле. Чтобы лучше разобраться во всех нюансах, рекомендуем посмотреть видео замены цепи ГРМ Хонда Аккорд 8.

Видео:Вытянутая цепь Аккорд 8, 2011г. Состояние, последствия.Скачать

Регулировка клапанов, проверка цепи, выпускного вала. Грязный мотор.

12.11.17 при пробеге 116672 км
Прошло пол года с момента покупки аккорда, машиной доволен, проехал 8000 км — что достаточно много для меня(обычно 10-12к км в год).

Читайте также: Лодочные моторы го девил

И вот до зимы решил устранить косяки и подготовить машину к зиме:
1.Регулировка клапанов + проверка цепи и выпускного вала.
2.Замена внутренних гранат, убрал вибрацию
3.Замена антифриза
4.Замена нижних шаровых + тряхнул подвеску

Скинул клапанную крышку и мягко сказать увиденное превзошли мои ожидания, я конечно знал что купил машину с грязным мотором, но не думал что настолько.

Ну и конечно сначала нужно было все отмыть, попытался промыть все Винсом — эффекта 0.
В итоге помогла вот эта штука 3ton TC-509

И конечно смыл всю грязь под клапанной крышкой, стало приятнее смотреть.

На самом деле я больше боялся за выпускной вал и цепь, в итоге:
1.Вал целый, кулачки в порядке.

2.Цепь не растянута, делал проверку по мануалу — замерял расстояние между цепью и башмаком, вышло 4.5 мм — при рабочем приделе в 5.5 мм

Потом отрегулировали клапана, кое где были не в норме, зазор был больше чем нужно
Выставили:
-0.23 мм впуск
-0.27 мм выпуск
Мотор работает ровнее теперь, но почему то мне кажется что что- то не так. Расход увеличился и на холодную немного цокают. Может и самовнушение, как проверить не знаю.

При сборке поставил новую прокладку клапанной крышки, новые шайбы, сальники свечных колец и новые гайки.

Запчасти:
Прокладка клапанной крышки — Honda12341-R40-A00 — 1 шт.
Уплотнительное кольцо свечного колодца — Honda 12342-P08-004 — 4 шт.
Шайбы с прокладкой под гайки клапанной — Honda 90441-PNA-010 — 6 шт.
Или можно все это взять комплектом — Honda 12030-R44-A00
Гайки клапанной крышки — Honda 90213-PH3-000 — 6 шт.
Герметик высокотемпературный — Reinz 70-31414-10 — 1 шт.

Краткое отступление:
Пробег мотора 200000+ км — что с ним было до меня не известно, но факт в том что проблем с мотором у меня нет.
Нет типичных «болячек» для K24z3:
1.Нет расхода масла
2.Вал целый
3.Цепь ГРМ в норме
4.Шестерня VTC не хрюкает (меняли по отзывной видимо)
Расход топлива маленький (сейчас увеличился после регулировки клапанов, но это не точно)

Теперь у меня вопрос, как так? Как такой грязный мотор может быть живее большинства?
Из-за того что в него не заглядывали наши умельцы? Или наоборот?))
В очередной раз убеждаюсь в надежности моторов хонда.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/tsep-motora-honda-akkord-8

  🎦 Видео

  Honda Accord 2.4 Замена цепи ГРМ (максимальный износ)Скачать



  Honda k24a3 недосказанноеСкачать



  HONDA Accord 8 2.4 K24Z3 замена мск, цепи грм, раскоксовка GreenolомСкачать



  HONDA Accord растянутая цепь последствия.Чем к24z3 лучше К24АСкачать



  Растяжение цепи ГРМ Honda Accord k24a3Скачать



  Растяжение цепи honda accordСкачать



  Замена цепи ГРМ Honda Accord K24A3 Одесса || BKMotors OdessaСкачать



  Состояние цепи хонда аккорд 8 рестСкачать



  Замена цепи ГРМ HONDA ACCORD 2.4 VTEC 2012 в ULTRASERVICEСкачать



  Установка цепи ГРМ HONDA ACCORD VIII двигатель 2,4 лСкачать

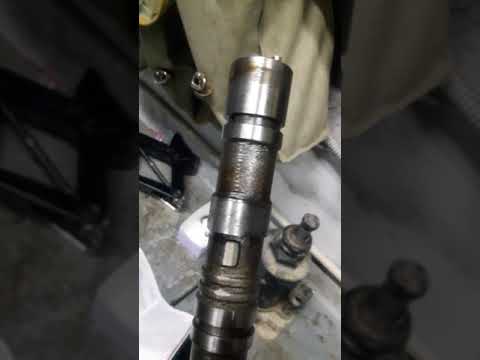

  сожрало распредвал на хонда аккорд 8Скачать
