Цепная передача – механизм для передачи вращательного движения между параллельными валами с помощью жестко закрепленных на них зубчатых колес – звездочек и охватывающей их многозвенной гибкой связи с жесткими звеньями, называемой цепью.

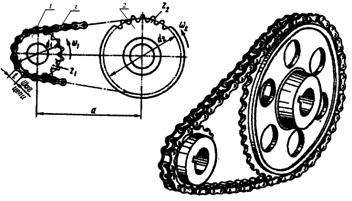

 Рис. 3. Цепная передача. |
Простейшая цепная передача (рис. 3) состоит из двух, закрепленных каждая на своем валу, звездочек (1 и 2), меньшая из которых чаще всего бывает ведущей, и охватывающей их цепи 3, составленной из множества жестких звеньев, имеющих возможность поворачиваться друг относительно друга.
Цепные передачи нашли широкое применение в машинах общепромышленного назначения.
Цепные передачи находят широчайшее применение в различных подъемных (например, в многоковшовых элеваторах) и транспортирующих устройствах. Применение цепных передач в этих случаях упрощает конструкцию узлов машин, повышает их надежность и производительность. В этих устройствах применяются цепи самых разных конструктивных типов.
Цепные передачи используют как для редуцирования (снижения скорости в процессе передачи) вращательного движения, так и для его мультиплицирования (повышения скорости).
Достоинства цепных передач: 1. Возможность передачи движения на достаточно большие расстояния (до 8 м). 2. Возможность передачи движения одной цепью нескольким валам. 3. Отсутствие проскальзывания, а следовательно, и стабильность передаточного отношения при уменьшенной поперечной нагрузке на валы и на их опоры. 4. Относительно высокий КПД (0,96…0,98 при достаточной смазке).
Недостатки цепных передач: 1. Повышенная шумность и виброактивность при работе вследствие пульсации скорости цепи и возникающих при этом динамических нагрузок. 2. Интенсивный износ шарниров цепи вследствие ударного взаимодействия со впадиной звездочки, трения скольжения в самом шарнире и трудности смазки. 3. Вытягивание цепи (увеличение шага между шарнирами звеньев) вследствие износа шарниров и удлинения пластин. 4. Сравнительно высокая стоимость.
Уже из названия и определения цепной передачи становится ясно, что основным её элементом является цепь. Цепи достаточно широко применяются в промышленности и по назначению могут быть разделены на:
1. тяговые цепи, предназначенные для перемещения грузов по горизонтальной или наклонной поверхности;
2. грузовые цепи, предназначенные для подъема грузов;
3. приводные цепи, предназначенные для передачи движения, чаще всего вращательного, в цепных передачах.
Наибольшее распространение в качестве приводных получили роликовые, втулочные и зубчатые цепи. Эти три разновидности цепей стандартизованы.
 Рис. 4. Конструкция роликовой цепи. |
Рассмотрим конструкцию роликовой цепи, как наиболее часто применяемой (рис. 4). Эта цепь состоит из звеньев двух типов: звена с наружными пластинами 1, соединенными между собой двумя осями 2, и звена с внутренними пластинами 3, которые соединены между собой втулками 4. Втулки 4 при сборке цепи одеваются на оси 2 с возможностью проворота, образуя таким образом шарнир цепи. На каждую из втулок 4 одевается свободно вращающийся ролик 5. Цепь проектируется чаще всего с четным числом звеньев, тогда замыкающим звеном, соединяющим концы цепи в замкнутое кольцо, является звено с наружными пластинами, оси которого могут выниматься и закрепляются при сборке разрезной шайбой или шплинтом (рис. 4, б). Иногда допускается использование в цепи и нечетного числа звеньев. В этом случае для замыкания цепи применяется специализированное звено с неодинаковыми концевыми частями (рис. 4, в). Однако, применение такого звена нежелательно в связи с его пониженной прочностью в сравнении с другими звеньями цепи.
Читайте также: Неисправность датчика положения рулевого вала калина
Втулочная цепь отличается от роликовой только отсутствием роликов, что несколько снижает массу цепи и позволяет уменьшить шаг между шарнирами звеньев, однако способствует увеличению скорости износа шарниров цепи и несколько снижает КПД цепной передачи.
Видео:Цепные передачи: достоинства и недостатки, классификацияСкачать
Цепные передачи, назначение, достоинства, недостатки, классификация
Цепная передача – механизм для передачи вращательного движения между параллельными валами с помощью жестко закрепленных на них зубчатых колес – звездочек и охватывающей их многозвенной гибкой связи с жесткими звеньями, называемой цепью.
 Рис. 3. Цепная передача. |
Простейшая цепная передача (рис. 3) состоит из двух, закрепленных каждая на своем валу, звездочек (1 и 2), меньшая из которых чаще всего бывает ведущей, и охватывающей их цепи 3, составленной из множества жестких звеньев, имеющих возможность поворачиваться друг относительно друга.
Цепные передачи нашли широкое применение в машинах общепромышленного назначения.
Цепные передачи находят широчайшее применение в различных подъемных (например, в многоковшовых элеваторах) и транспортирующих устройствах. Применение цепных передач в этих случаях упрощает конструкцию узлов машин, повышает их надежность и производительность. В этих устройствах применяются цепи самых разных конструктивных типов.
Цепные передачи используют как для редуцирования (снижения скорости в процессе передачи) вращательного движения, так и для его мультиплицирования (повышения скорости).
Достоинства цепных передач: 1. Возможность передачи движения на достаточно большие расстояния (до 8 м). 2. Возможность передачи движения одной цепью нескольким валам. 3. Отсутствие проскальзывания, а следовательно, и стабильность передаточного отношения при уменьшенной поперечной нагрузке на валы и на их опоры. 4. Относительно высокий КПД (0,96…0,98 при достаточной смазке).
Недостатки цепных передач: 1. Повышенная шумность и виброактивность при работе вследствие пульсации скорости цепи и возникающих при этом динамических нагрузок. 2. Интенсивный износ шарниров цепи вследствие ударного взаимодействия со впадиной звездочки, трения скольжения в самом шарнире и трудности смазки. 3. Вытягивание цепи (увеличение шага между шарнирами звеньев) вследствие износа шарниров и удлинения пластин. 4. Сравнительно высокая стоимость.
Классификация:
Цепи по назначению могут быть разделены на:
1. тяговые цепи, предназначенные для перемещения грузов по горизонтальной или наклонной поверхности;
2. грузовые цепи, предназначенные для подъема грузов;
3. приводные цепи, предназначенные для передачи движения, чаще всего вращательного, в цепных передачах.
Наибольшее распространение в качестве приводных получили роликовые, втулочные и зубчатые цепи. Эти три разновидности цепей стандартизованы.
 Рис. 4. Конструкция роликовой цепи. |
8. Зубчатые передачи, схемы, назначение, достоинства, недостатки, классификация.
Зубчатая передача -трехзвенный механизм, включающий два подвижных звена, взаимодействующих между собой через высшую зубчатую кинематическую пару и образующих с третьим неподвижным звеном низшие (вращательные или поступательные) кинематические пары
Рис. 1. Виды зубчатых передач
Меньшее зубчатое колесо, участвующее в зацеплении обычно называют шестерней, большее – зубчатым колесом, звено зубчатой передачи, совершающее прямолинейное движение, называют зубчатой рейкой (рис. 1, к).
Рис. 2. Схема зубчатой передачи и ее параметры
Назначение зубчатой передачи — передача движения (чаще всего вращательного) с преобразованием параметров, а иногда и его вида (реечная передача).Зубчатые передачи вращательного движения наиболее распространены в технике (рис. 5). Они характеризуются передаваемыми мощностями от микроватт (механизм кварцевых наручных часов) до десятков тысяч киловатт (крупные шаровые мельницы, дробилки, обжиговые печи) при окружных скоростях до 150 м/с.
Достоинства зубчатых передач:
1. Высокая надежность работы в широком диапазоне нагрузок и скоростей.
Читайте также: Volvo замена сальника вала
5. Относительно малые нагрузки на валы и подшипники.
6. Постоянство передаточного числа.
Недостатки зубчатых передач:
1. Сложность изготовления и ремонта (необходимо высокоточное специализированное оборудование).
2. Относительно высокий уровень шума, особенно на больших скоростях.
3. Нерациональное использование зубьев – в работе передачи одновременно участвуют обычно не более двух зубьев каждого из зацепляющихся колёс.
Классификация зубчатых передач:
1. По величине передаточного числа:
1.1. с передаточным числом u >1 – редуцирующие (редукторы — большинство зубчатых передач);
1.2. с передаточным числом u 15 м/с).
9. По конструктивному исполнению:
Наиболее широкое применение находят редуцирующие зубчатые передачи вращательного движения, в том числе и в многоцелевых гусеничных и колесных машинах (коробки передач, бортовые редукторы, приводы различных устройств). Поэтому дальнейшее изложение, если это не упоминается особо, касается только передач вращательного движения.
Видео:Механизм преобразования вращательного движения в поступательноеСкачать
Передачи вращательного движения
Механическая энергия, используемая для приведения в движение машины-орудия, представляет собой энергию вращательного движения вала двигателя. Вращательное движение получило наибольшее распространение в механизмах и машинах, так как обладает следующими достоинствами : обеспечивает непрерывное и равномерное движение при небольших потерях на трение; позволяет иметь простую и компактную конструкцию передаточного механизма.
Все современные двигатели для уменьшения габаритов и стоимости выполняют быстроходными с весьма узким диапазоном изменения угловых скоростей. Непосредственно быстроходный вал двигателя соединяют с валом машины редко (вентиляторы и т. п.). В абсолютном большинстве случаев режим работы машины-орудия не совпадает с режимом работы двигателя, поэтому передача механической энергии от двигателя к рабочему органу машины осуществляется с помощью различных передач.
Передачей будем называть устройство, предназначенное для передачи энергии из одной точки пространства в другую, расположенную на некотором расстоянии от первой.
В современном машиностроении в зависимости от вида передаваемой энергии применяют механические, пневматические, гидравлические и электрические передачи. В курсе «Детали машин» рассматривают только наиболее распространенные механические передачи.
Механическими передачами, или просто передачами, называют механизмы для передачи энергии от машины-двигателя к машине-орудию, как правило, с преобразованием скоростей, моментов, а иногда — с преобразованием видов (например, вращательное в поступательное) и законов движения.
Передача (в механике) соединяет вал источника энергии — двигателя и валы потребителей энергии — рабочих органов машины, таких, например, как ведущие колёса гусеничного движителя или автомобиля.
Механические передачи известны со времен зарождения техники, прошли вместе с ней длительный путь развития и совершенствования и имеют сейчас очень широкое распространение. Грамотная эксплуатация механических передач требует знания основ и особенностей их проектирования и методов расчетов.
При проектировании к механическим передачам предъявляются следующие требования:
— высокие нагрузочные способности при ограниченных габаритных размерах, весе, стоимости;
— постоянство передаточного отношения или закона его изменения;
— обеспечение определенного взаимного расположения осей ведущего и ведомого валов, в частности, межосевого расстояния a w ;
— малые потери при передаче мощности (высокий кпд) и, как следствие, ограниченный нагрев и износ;
— плавная и бесшумная работа;
— прочность, долговечность, надёжность.
Передачи имеют широкое распространение в машиностроении по следующим причинам:
1) энергию целесообразно передавать при больших частотах вращения;
2) требуемые скорости движения рабочих органов машин, как правило, не совпадают с оптимальными скоростями двигателя; обычно ниже, а создание тихоходных двигателей вызывает увеличение габаритов и стоимости;
3) скорость исполнительного органа в процессе работы машины-орудия необходимо изменять (например, у автомобиля, грузоподъемного крана, токарного станка), а скорость машины-двигателя чаще постоянна (например, у электродвигателей);
Читайте также: Ремонт карданных валов в московской области адреса
4) нередко от одного двигателя необходимо приводить в движение несколько механизмов с различными скоростями;
5) в отдельные периоды работы исполнительному органу машины требуется передать вращающие моменты, превышающие моменты на валу машины-двигателя, а это возможно выполнить за счет уменьшения угловой скорости вала машины-орудия;
6) двигатели обычно выполняют для равномерного вращательного движения, а в машинах часто оказывается необходимым поступательное движение с определенным законом;
7) двигатели не всегда могут быть непосредственно соединены с исполнительными механизмами из-за габаритов машины, условий техники безопасности и удобства обслуживания;
8) распределять работу двигателя между несколькими исполнительными органами машины.
Как правило, угловые скорости валов большинства используемых в настоящее время в технике двигателей (поршневых двигателей внутреннего сгорания, газотурбинных, электрических, гидравлических и пневматических двигателей) значительно превышают угловые скорости валов исполнительных или рабочих органов машин, порой на 2-3 порядка. Поэтому доставка (передача) энергии двигателя с помощью передачи любого типа, в том числе и механической, происходит, как правило, совместно с одновременным преобразованием моментов и угловых скоростей (в сторону повышения первых и понижения последних).
При этом необходимо отметить, что конструктивное обеспечение функции транспортного характера – чисто передачи энергии иной раз вступает в логическое противоречие с направлением задачи конечного преобразования силовых и скоростных параметров этой энергии. Например, в трансмиссиях многих транспортных машин (особенно высокой проходимости) входной редуктор сначала повышает частоту вращения, понижение ее до требуемых пределов производят бортовые или колесные редукторы.
Этот прием позволяет снизить габаритно-весовые показатели промежуточных элементов трансмиссии (коробок перемены передач, карданных валов) – размеры валов и шестерен пропорциональны величине передаваемого крутящего момента в степени 1/3.
Аналогичный принцип используется при передаче электроэнергии – повышение напряжения перед ЛЭП позволяет значительно снизить тепловые потери, определяемые в основном силой тока в проводах, а заодно уменьшить сечение этих проводов.
Иногда передача механической энергии двигателя сопровождается также преобразованием вида движения (например, поступательного движения во вращательное или наоборот) или законов движения (например, равномерного движения в неравномерное).
Широко известными образцами таких передач являются кривошипно-шатунный механизм и кулачковый привод механизма газораспределения.
Классификация механических передач
Механические передачи, применяемые в машиностроении, классифицируют (рис.1 и 2):
по энергетической характеристике механические передачи делятся на:
— кинематические (передаваемая мощность Р
— силовые (передаваемая мощность Р ≥0,1 кВт).
по принципу передачи движения:
— передачи трением (примеры: фрикционная — рис.1, а и ременная — рис.2, а) — действующие за счет сил трения, создаваемых между элементами передач;
Фрикционные передачи подразделяют на:
— фрикционные передачи с жесткими звеньями (с различного рода катками, дисками);
— фрикционные передачи с гибким звеном (ременные, канатные).
— зацеплением (примеры: зубчатые — рис.1, б, червячные — рис.1, в; цепные — рис.2, б; передачи винт-гайка — рис.1, г, д) — работающие в результате возникновения давления между зубьями, кулачками или другими специальными выступами на деталях.
Передачи зацеплением делятся на:
— передачи зацеплением с непосредственным контактом жестких звеньев (цилиндрические, конические, червячные);
— волновые передачи зацеплением;
— передачи зацеплением с гибким звеном (зубчато-ременные, цепные).
Как фрикционные, так и зубчатые передачи могут быть выполнены с непосредственным контактом ведущего и ведомого звеньев или посредством гибкой связи – ремня, цепи.
