SF8156 мотор-редуктор цилиндрический
Описание
Мотор-редуктор WG5539
Описание мотор-редуктора WG5539
Технические характеристики
Габаритные и присоединительные размеры мотор-редуктора WG5539
Вопросы и комментарии
С этим товаром покупают
Товар добавлен в заказ
САНКТ-ПЕТЕРБУРГ
МОСКВА
Коллекторные двигатели и мотор‑редукторы
Планетарные коллекторные мотор‑редукторы
Червячные мотор‑редукторы с коллекторным двигателем постоянного тока
Цилиндрические коллекторные мотор‑редукторы
💥 Видео

Запрос цены

Наш менеджер перезвонит вам в самое ближайшее время, ответит на ваши вопросы и поможет с выбором.

Видео:Мотор-редуктор 24В. Постоянный ток. Характеристики.Скачать

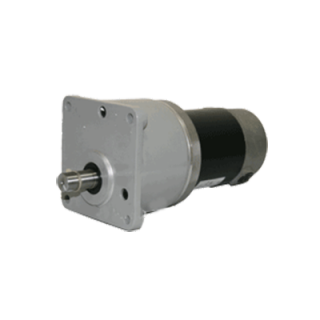

SF8156 мотор-редуктор цилиндрический

Напряжение питания и род тока: = 24 В

Номинальная частота вращения: 1800 об/мин

Цена (без учета НДС): По запросу руб.

Видео:коническо-цилиндрический мотор-редукторСкачать

Описание

Мотор-редуктор SF8156 состоит из реверсивного коллекторного двигателя постоянного тока и цилиндрического редуктора. Передаточные отношения редукторов 1/3, 1/5, 1/10, 1/15, 1/20, 1/30, 1/50, 1/75, 1/100, 1/150, 1/180. Максимальный крутящий момент (ограничение прочности редуктора) — 300 кг*см.

Область применения приборных мотор-редукторов SF8156: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника.

Особенности цилиндрического мотор-редуктора SF8156:

Мощность — 250 Вт.
Скорость холостого хода — 2200 об/мин.
Крутящий момент двигателя (без редуктора) — 6,6 кг*см.
Крутящий момент, кг•см — 14,9; 24,8; 49,5; 61,9; 74,3; 99,0; 148,5; 247,5; 300,0.
Скорость, об/мин – 610; 366; 183; 146; 122; 92; 61; 37; 24; 18; 12; 10.

При необходимости для управления скоростью, направлением, а также для задания плавного пуска и торможения можно использовать блок управления двигателями постоянного тока BMD.

Видео:Мотор редуктор 48в 500ваттСкачать

Мотор-редуктор WG5539

Мощность, Вт	38
Напряжение питания, В	12 или 24
Скорость холостого хода, об/мин	3300
Номинальная скорость, об/мин	2200
Номинальный ток, А	6; 3,2
Крутящий момент двигателя (без редуктора), кг*см	1,2
Режим работы	продолжительный

Читайте также: Редуктора подходят для квадроциклов

Видео:Червячный редуктор на 3д принтереСкачать

Описание мотор-редуктора WG5539

Мотор-редуктор серии WG5539 состоит из реверсивного коллекторного двигателя постоянного тока и червячного редуктора. Мотор-редуктор WG5539 может быть укомплектован оптическим энкодером и электромагнитным тормозом.

Источник питания для этого мотор-редуктора — EDR‑75‑12 и EDR‑75‑24.

Технические характеристики

Передаточное отношение редуктора	55
Максимальный крутящий момент, кг•см	45
Скорость, об/мин	40

Габаритные и присоединительные размеры мотор-редуктора WG5539

Видео:Замена европейского мотор-редуктора на российский аналогСкачать

Вопросы и комментарии

Мотор-редукторы идут с металлическими шестернями или пластиковыми?

Добрый день, Дмитрий! Мотор-редукторы WG5539 оснащены пластиковыми шестернями. Мотор-редукторы большей мощности идут с металлическими шестернями.

Видео:Мотор редуктор вал 25ммСкачать

С этим товаром покупают

Блоки управления коллекторными двигателеми постоянного тока

Блоки управления коллекторными двигателями постоянного тока

Товар добавлен в заказ

Для отправки заказа, заполните форму ниже и наши менеджеры свяжутся с вами

Подпишитесь на наши новости

Получайте первыми актуальную информацию от ООО «Электропривод»

по России звонок бесплатный

САНКТ-ПЕТЕРБУРГ

МОСКВА

Сайт использует файлы cookie. Находясь на сайте, Вы принимаете политику конфиденциальности и соглашаетесь на использование cookie.

Видео:Контроллер UX560-02 и мотор-редуктор HGF2-15N-10-S60TСкачать

Коллекторные двигатели и мотор‑редукторы

Видео:Мотор редуктор nmrv110 200 оборотовСкачать

Планетарные коллекторные мотор‑редукторы

Область применения приборных мотор-редукторов: средства автоматизации и системы управления, устройства регулирования, автоматические и автоматизированные системы управления, следящие мини-приводы, средства обработки и представления информации, специальные инструменты, медицинская техника. В ассортименте нашей компании представлен спектр мотор-редукторов, отвечающий широким запросам и требованиям.

Некоторые модели мотор-редукторов, по запросу, могут комплектоваться энкодерами изготовленными на основе датчиков Холла.

Также компания «Электропривод» выпускает контроллеры, предназначенные специально для управления коллекторными двигателями постоянного тока – BMD‑20(40)DIN, BMSD‑20(40)Modbus и BMSD.

ВтНапряжение питания, ВМакс. диаметр/

Читайте также: Смазка редуктора бензокосы хитачи

Для упрощения и удешевления систем автоматизации, целесообразно применять планетарные мотор-редукторы постоянного тока с двигателями коллекторного типа. При использовании таких мотор-редукторов, зачастую, можно обойтись без блоков управления, подобрав двигатель по требуемому крутящему моменту, скорости вращения и напряжению питания. В том случае, если необходимо полноценное управление – регулировка скорости в процессе эксплуатации, направления вращения, плавный запуск с плавной остановкой, ну и наконец, если требуется защита двигателя по току или по падению напряжения, то без контроллера не обойтись.

Преимуществом мотор-редукторов постоянного тока с планетарным редуктором, является соосность валов мотора и редуктора, большое передаточное отношение в совокупности с малыми размерами и малый угловой люфт выходного вала редуктора.

Видео:Электродвигатель постоянного тока 24В - 2КВтСкачать

Червячные мотор‑редукторы с коллекторным двигателем постоянного тока

Мотор-редукторы серии WG состоят из коллекторного двигателя постоянного тока и червячного редуктора. Мотор-редуктор обеспечивает отличные механические характеристики, высокий пусковой момент, при этом обладая небольшими габаритами. Отличительной особенностью червячных мотор-редукторов, является расположение выходного вала редуктора перпендикулярно оси двигателя. Червячные мотор-редукторы постоянного тока серии WG обладают высокой механической прочностью и, благодаря своей конструкции, обладают свойством самоторможения, что позволяет отказаться от использования электромагнитного тормоза.

Модель	Мощность, Вт	Напряжение питания, В	Макс. диаметр/ Макс. длина без вала, мм	Крутящий момент, кг*см	Скорость, об/мин
WG3929	19	12; 24	74/140	8,4-23,2	30-84
WG5539	38	12; 24	95/169	45	40
WG5946	66	12	100/185	12,4-29,6	80-240
WG6551	70	24	110/190	78	54
WG7152	150	24	125/230	34,2-104,5	49-245
WG7165	200	12	125/250	48,6-148,5	25-262
WG7185	240	24	125/270	51,3-156,8	64-322
WG1188	600	24	192/345	182,7-730,8	34-202

Для плавного старта и торможения и исключения ударов в редукторе, тем самым продлевая его ресурс, необходимо использовать контроллер. Блоки управления, предназначенные для совместной работы с коллекторными двигателями постоянного тока – BMD‑20(40)DIN и BMSD‑20(40)Modbus, позволяют увеличить безаварийный срок службы двигателя.

Читайте также: Редуктор ч80 технические характеристики

Некоторые модели мотор-редукторов серии WG, комплектуются съемным валом, который после установки на редуктор, позволят присоединять нагрузку, как слева, так и справа от двигателя. При демонтаже вала, получаем мотор-редуктор с полым валом, что расширяет возможности применения мотор-редуктора.

Видео:электродвигатели/ мотор редукторыСкачать

Цилиндрические коллекторные мотор‑редукторы

Высокий коэффициент полезного действия, устойчивость к нагреву, как следствие высокого КПД, большая нагрузочная способность, небольшой люфт выходного вала, уверенная работа при неравномерных нагрузках и большое разнообразие передаточных отношений – всё это достоинства цилиндрических редукторов. В сочетании с двигателями постоянного тока цилиндрические редукторы образуют изделия, используемые в приводах машин с пульсирующими нагрузками, оборудовании для резки металла, измельчителях, конвейерах, деревообрабатывающих станках, тестомешалках и в средствах промышленной автоматики. При необходимости, для управления скоростью, направлением, а также ускорением и торможением используются контроллеры BMD‑20DIN, BMD‑40DIN и BMSD‑20Modbus.

Модель	Мощность, Вт	Напряжение питания, В	Макс. диаметр/ Макс. длина без вала, мм	Крутящий момент, кг*см	Скорость, об/мин
RA‑12WGM	0,3; 0,5	3; 6	12/25	0,03-0,7	46-1500
RA‑20GM	1,5; 1,7	12; 24	21/58	0,16-1,8	8,6-720
RA‑27GM	0,75; 0,68	12; 24	28/50	0,2-1,2	3,6-340
RB‑35GM 11 TYPE, RB‑35GM 12 TYPE	3	12; 24	37/67	0,5-6	2-490
RB‑99WGM	12	12; 24	100/73	3-10	12-210
RB‑35GM 07 TYPE, RB‑35GM 09 TYPE	13	12; 24	37/95	1-6	2-532
SF5539	40	24	94/140	3,2-50	13-800
SF6551	70	24	108/152	4,5-80	13-800
SF7152	150	24	128/193	8,8-100	15-910
SF8156	250	24	172/219	14,9-300	10-610

Для получения бюджетного решения механического источника энергии, отлично зарекомендовали себя мотор-редукторы постоянного тока с цилиндрическими редукторами. В совокупности с небольшой ценой, если сравнивать, например, с планетарными мотор-редукторами, потребитель получает – высокий КПД, низкий нагрев, в следствии того, что почти вся мощность не рассеивается, а передается редуктором, высокую надежность, достаточно небольшой люфт выходного вала, отсутствие самоторможения, высокую нагрузочную способность и способность работы при ударных нагрузках с частыми пусками и остановками.

Ось выходного вала редуктора параллельна оси самого двигателя, но как правило не лежит с ней в одной плоскости. Благодаря большому ряду передаточных отношений, на выходе редуктора можно получить широкий спектр скоростей и крутящих моментов. Если для управления мотор-редукторами применять контроллеры производства компании «Электропривод» — BMD‑20(40)DIN, BMSD‑20(40)Modbus и BMSD, пользователь получает возможность управлять скоростью, плавным пуском и плавной остановкой, а также сменой направления вращения.
