Циркулярка с редуктором от болгарки

Приветствую всех любителей помастерить, предлагаю к рассмотрению инструкцию по изготовлению простой насадки для болгарки, которая позволит превратить ее в циркулярную пилу. Не секрет, что на болгарку можно ставить диски от циркулярных пил, но это небезопасно, так как риск клина такого диска высокий. Чтобы из-за клина болгарка не отрезала вам руку или еще что, для нее и делается направляющая. Также благодаря направляющей самоделкой можно резать довольно ровно. Обязательно сделайте для такой самоделки защитный щиток!

Автор все собрал из листовой стали, в изготовлении самоделка проста. Если проект вас заинтересовал, предлагаю изучить его более детально!

Материалы и инструменты, которые использовал автор:

Список материалов:
— диск от циркулярной пилы (который подойдет на болгарку);
— листовая сталь;
— болт и винт;
— гайка или метчик для нарезания резьбы.

Процесс изготовления самоделки:

Шаг первый. Изготавливаем основу
Первым делом изготовим основу, это будет стальная плита, которой мы будем упираться в отрезаемый материал. У автора не нашлось листовой стали нужно толщины, поэтому он сварил два толстых листа и хорошо зачистил сварной шов.

В завершении сверлим в основе отверстие, в него будет заходить винт с потайной головкой, то есть, он не должен выступать над поверхностью. Этот винт будет заворачиваться в болгарку и тем самым крепить ее с одной стороны.

Шаг третий. Завершающие штрихи
В завершении вырезаем и привариваем на свое место еще один крепеж, который позволит прикрутить болгарку сверху. Нам снова понадобится кусок толстой листовой стали, все свариваем надежно, сварные швы зачищаем, чтобы убедиться в их качестве.

Также в этой верхней пластине сверлим еще одно отверстие под ручку, чтобы ее можно было переставить как удобно лично вам.
Когда все будет готово, остается покрасить самоделку краской по металлу.

Шаг четвертый. Испытания
Устанавливаем насадку на болгарку, она прикручивается винтом и болтом, все затягиваем хорошо, люфтов быть не должно. На вал болгарки ставим диск для циркулярок, а можно использовать специальный трехзубый диск для болгарок, он более безопасный.

Можно работать, автор легко режет довольно толстые доски. На фото доски подгорают, вероятно диски у автора уже тупые.

Видео:НЕ ВЫБРАСЫВАЙ сгоревшую болгарку, 2 шикарные ИДЕИ её применения!!!Скачать

Мощная циркулярная пила из болгарки (УШМ)

Предлагаю вашему вниманию интересный проект по превращению болгарки в мощную циркулярную пилу. Конечно, вы можете установить отрезной диски напрямую на болгарку, но это очень опасно, так как обороты тут будут чудовищными. Чтобы обезопасить конструкцию, обороты нужно снизить, а крутящий момент увеличить. Для этого будет нужен редуктор, у автора отрезной диск вращается не более 6000 оборотов в минуту, что позволяет комфортно и безопасно резать материалы. Собрать такую самоделку не сложно, а в хозяйстве она всегда выручит, тем более стоят такие машины немало.

В качестве основы автор решил использовать редуктор от старой болгарки, благодаря нему мы снижаем обороты. Что касается всех прочих узлов, то они собираются очень просто с использованием распространенных материалов. Никакое специальное оборудование не понадобиться для изготовления этой чудесной насадки для болгарки. Все крепления выполнены довольно надежно, также тут используется щиток, что не позволит лететь стружке вам в глаза. В общем, автор подошел довольно ответственно к изготовлению. Рассмотрим более подробно, как же сделать такую насадку для болгарки!

Материалы и инструменты, которые использовал автор:

Список материалов:
— редуктор от старой болгарки;
— листовой алюминий;
— листовая сталь;
— винты и прочее.

Процесс изготовления самоделки:

Шаг первый. Разбираем редуктор
Первым делом возьмем редуктор от болгарки и разберем его. Если подшипники сильно изношены, их желательно заменить. Первым делом извлекаем якорь, от него нам нужно отрезать носовую часть. К этой детали автор потом приваривает гайку. Гайка должна быть такого размера и с такой резьбой, чтобы ее можно было накрутить на вал болгарки. Хорошенько отшлифуйте сварной шов, чтобы ничего не мешало. Как вывод мы имеем отличный переходник, который позволит подключаться к редуктору.

Читайте также: Редуктор для тестомеса а2хт3б

Шаг четвертый. Изготавливаем и устанавливаем кронштейн для упорной пластины
Для изготовления этой части будет нужна листовая сталь, из нее изготовим хомут. Что касается длинной прямой пластины, то к ее краям нужно приварить еще две пластины с отверстиями, в итоге получатся «уши», за которые мы будем крепить упорную пластину.

Кронштейн также нужно дополнительно закрепить винтами. Для этого режем стальные пластины, сверлим отверстия и привариваем их на свои места. Вот и все, получаем отличную основу для установки опорной пластины.

Автор на видео без особых усилий режет пилой доски, брусья и прочие материалы. Циркулярка справляется с этой задачей без особых усилий и вполне себе быстро, если учитывать сравнительно невысокую мощность маленькой болгарки. Единственным недостатком конструкции можно считать то, что нельзя регулировать глубину погружения режущего диска. Но если самоделку немного доработать, эта проблема решиться.

На этом все, надеюсь, проект вам понравился. Интересно будет узнать ваше мнение по поводу этой машины. Удачи и вдохновений при изготовлении своих проектов. Не забывайте делиться с нами своими самоделками.

Видео:Самодельная циркулярка из болгаркиСкачать

Как легко и быстро сделать циркулярку из болгарки своими руками с использованием подручных средств в домашних условиях

Чтобы обзавестись циркуляркой, не обязательно покупать, т.к. ее можно сделать своими руками из болгарки. Для бытового применения, такой самоделки, будет больше, чем достаточно. В статье разберем самые лучшие схемы изготовления и по шагам покажем, как сделать и что для этого нужно.

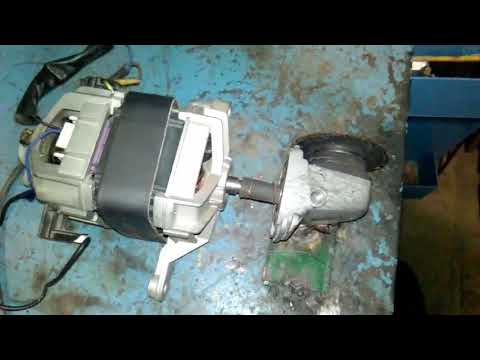

Видео:двигатель от стиралки +редуктор болгаркиСкачать

Необходимые материалы для изготовления в домашних условиях

Технология изготовления такого рода станков очень проста. Для этого не потребуется привлечения специалиста или использование специального инструмента. При наличии желания и достаточного количества свободного времени, работы по сборке можно производить самостоятельно. В независимости от необходимой производительности, основными материалами для изготовления станка являются:

• Угловая шлифмашинка, она же болгарка;
• Деревянные бруски;
• Лист OSB;
• Метизы;
• Электрическая розетка;
• Электрический кабель с вилкой;
• Выключатель.

Более надежным методом является использование металлических уголков для изготовления каркаса стола. В таком случае увеличивается не только стоимость исходных материалов, но и усложняется процесс изготовления. Это связано со стоимостью металлопроката и применением сварочного аппарата для соединения металлических частей. Цена станка с таким столом примерно на 2000 – 2500 рублей выше, чем с деревянным.

Примерная стоимость станка, с деревянной основой, болгаркой мощностью в 1000 Вт и диаметром диска 125 мм составляет 4000 – 4500 рублей. Минимальная стоимость аналогичного станка заводской сборки составляет 11000 рублей, а средняя – 18000.

Видео:Шикарная САМОДЕЛКА из сломанной болгарки!!! Такого еще никто НЕ ВИДЕЛ!!!Скачать

Рабочий элемент

В качестве рабочего элемента применяются специальные диски для разрезания древесины. Внешне они очень похожи на диски стационарных станков для распила древесины. Их отличие заключается в диаметре посадочного отверстия. Стоят они недорого и продаются практически в любом строительном магазине.

Монтируется такой диск, как и любой другой – его надевают на шпиндель и затягивают фиксирующей гайкой.

Также рекомендуем почитать интересную статью с 10 советами, которые помогут выбрать ручную дисковую пилу — циркулярку.

Видео:СДЕЛАЙ ЭТО!! И ТВОЯ БОЛГАРКА ОСТАНЕТСЯ НА ВЕЧНО.Скачать

Выбор УШМ для самоделки

Применение болгарки в качестве рабочего модуля является наиболее удобным. В любой момент ее можно снять и использовать по прямому назначению.

Перед началом проектирования и сборки циркулярки из болгарки, необходимо определиться с тем, какие работы будут на нем производиться. Для обрезки брусков или фанерных листов подойдет болгарка бытового класса с небольшой мощностью. Более ответственные работы потребуют применения более производительного полупрофессионального инструмента.

Читайте также: Редуктор прс 12 000

Кроме того, следует обратить внимание на необходимую толщину распиливаемого материала. В случае с болгаркой существует прямая зависимость диаметра диска от мощности инструмента.

Чем выше мощность, тем больший диаметр отрезного круга можно использовать.

Видео:СДЕЛАЙ ЭТО! и Твоя Болгарка Будет Вечной 5 советов в работе с УШМСкачать

Изготовление стационарного станка со столом

Существует множество вариантов изготовления стационарного станка для распила древесины из болгарки, в статье рассмотрены самые лучшие. Наиболее простым вариантом является станок с деревянным столом в виде опоры. Для его изготовления необходимо выполнить следующие действия:

• Из ДСП при помощи шурупов собирается каркас стола, углы усиливаются деревянными брусками;
• Из листа OSB или фанеры по размерам каркаса изготавливается столешница. Прикручивается по периметру при помощи шурупов. Для того чтобы их шляпки не мешали работать, в отверстиях необходимо сделать фаски. Предварительно, в месте выхода диска нужно пропилить прямоугольное отверстие;
• К обратной стороне столешницы при помощи брусков и металлических кронштейнов необходимо смонтировать корпус болгарки. Клавиши включения, расположенные на рукоятке также жестко фиксируются кронштейнами;
• Затем внутрь каркаса монтируют розетку, которую соединяют с вилкой болгарки. Для включения инструмента на одну из внешних сторон корпуса устанавливают переключатель, соединенный с одного конца с внутренней розеткой, а с другого с электрическим кабелем питания. Для большего удобства к столу можно приделать ножки из деревянного бруса;

Так как скорость вращения отрезного диска болгарки превышает 9000 об/мин, в процессе работы может возникнуть сильное трение и обугливание поверхности дерева. Во избежание этого, в электрической цепи станка можно установить реостат, который будет плавно регулировать скорость вращения диска. Монтировать его лучше между выключателем и внутренней розеткой станка.

Видео:ШИКАРНАЯ ИДЕЯ для СТАРОЙ ИЗНОШЕНОЙ БОЛГАРКИ!!!Скачать

Как сделать кожух своими руками?

Кроме стационарного станка для распила древесины можно изготовить его мобильный вариант. Для этого, прежде всего, нужно изготовить защитный кожух. Кожух циркулярки является одним из важнейших элементов безопасности. Он выполняет одновременно несколько функций:

• Защита конечностей оператора от случайного соприкосновения с распиловочным диском;
• Отвод стружки от рабочего стола;
• Прямолинейное направление распила.

Выполнен он из металлического листа толщиной не менее 1 мм. Для этого, кроме самой заготовки понадобится угловая шлифмашинка с отрезным и заточным кругом, сварочный инвертор и дрель с набором коронок. Порядок изготовления следующий:

• На металлическом листе необходимо разметить боковые стенки кожуха, полосу для изготовления перемычки и отрезать их при помощи болгарки;
• С помощью дрели, с установленной на ней коронкой по металлу, вырезать сквозные отверстия в боковых стенках будущего кожуха;
• В одной из заготовок, с помощью угловой щлифмашинки сделать продольное отверстие;
• Отшлифовать заготовки при помощи лепесткового диска;
• Вокруг одного конца трубы приварить металлическую полосу шириной 10 мм. Она будет выполнять роль стяжного хомута, поэтому будет достаточно сварки только по нижней части окружности. Для удобства в отверстие можно вставить отрезок металлической трубы;
• В правом верхнем углу второй заготовки при помощи дрели с коронкой для резки металла вырезать вентиляционное отверстие;
• При помощи сварочного инвертора сварить заготовки и металлическую полосу между собой;
• Для фиксации кожуха с корпусом болгарки вырезать и приварить металлический кронштейн;
• С помощью металлической полосы, двух уголков и шпильки собрать подвижное крепление кожуха. После этого необходимо приварить уголки к пластине;
• К противоположной части кожуха приварить болт М10. Из металлического листа вырезать вилку и приварить ее к основанию с противоположной стороны кожуха;
• К верхней и боковой стороне кожуха приварить две длиннотелые гайки. Они будут служить основой для установки рукоятки;
• К вентиляционному отверстию приварить патрубок обрезанный под углом;
• После этого можно зафиксировать болгарку в посадочном отверстии и при помощи диска для резки металла сделать сквозной разрез в пластине основания. После этого необходимо расширить отверстие до приемлемых размеров;
• При желании кожух можно покрасить и приступать к работам.

Читайте также: Горелка пропановая для кровельных работ с редуктором

Видео:ГЕНИАЛЬНАЯ ИДЕЯ из сгоревшей БОЛГАРКИ !!! Самоделка своими руками из болгарки!Скачать

Видео инструкция по легкому и быстрому изготовлению

Рекомендуем посмотреть интересное видео, автор которого рассказывает как просто и быстро сделать циркулярную пилу из болгарки используя кусок жести и пустой пластиковый ящик. Затраты минимальные. Самоделка получилась хорошая. Идея действительно стоит внимания.

Видео:МЕРТВАЯ болгарка поднимает 1200 кг. МОЩНАЯ самоделка ИЗ ХЛАМА.Скачать

Заводские комплекты приспособлений — готовые насадки

На отечественном рынке электрического инструмента существуют заводские адаптеры и станины для превращения угловой шлифмашинки в циркулярку.

К их достоинствам можно отнести:

• Презентабельный внешний вид;
• Возможность точной настройки угла распила;
• Удобство использования;
• Качество исполнения.

Помимо указанных достоинств, станки заводского изготовления обладают и некоторыми недостатками. Среди них можно выделить:

• Невозможность использования станка для продольного распила древесины;
• Ограниченная толщина распила. Это связано с адаптацией станка только под определенный диаметр распиловочного диска;
• Высокая стоимость. Как правило, она превышает цену самодельного станка в 2 – 3 раза;
• Дорогие запасные части;
• Больший, по сравнению с самодельным станком, вес.

Видео:Смазка редуктора болгарки. Почему нельзя использовать Литол для смазки редуктора УШМСкачать

Наиболее простой способ переделки

Можно найти множество способов изготовления циркулярки из угловой шлифмашинки. Наиболее простым из них является использование стационарного стола изготовленного из деревянных брусков, фанеры и листов OSB.

Такой вариант изготовления требует меньших материальных и физических затрат. Кроме того, время на изготовления невелико, так как дерево очень мягкий и податливый материал. Для этого не потребуется наличие специального инструмента. Весь необходимый набор включает в себя:

• Измерительную рулетку и линейку для нанесения размеров;
• Рожковые гаечные ключи;
• Отвертку;
• Дрель с набором сверл по дереву.

Если планируете приобрести готовую циркулярку, то рекомендуем ознакомиться с ТОП-10 лучших циркулярных пил для дома, в рейтинге проведен обзор самых популярных, качественных и недорогих моделей.

Видео:Новая ЖИЗНЬ старой БОЛГАРКИ | Хорошо что не выкинулСкачать

Правила работы и техника безопасности

В связи с наличием вращающегося режущего элемента, циркулярка является инструментом повышенной опасности. Поэтому при выполнении работ на таком станке необходимо строго соблюдать правила техники безопасности. Среди них стоит выделить следующие пункты:

• Работать необходимо только в специальном защитном обмундировании;
• Распил заготовок производить только после набора шпинделем болгарки максимальных оборотов;
• Продолжительность непрерывной работы не должна превышать 15 минут, так как это может привести к перегреву электромотора;
• Не смотря на то, что основная часть диска находится под столешницей, снимать защитный кожух запрещается. В случае повреждения диска или его заклинивания, он защитит конечности оператора от повреждений;
• В случае заклинивания диска, необходимо незамедлительно остановить работу инструмента. В противном случае это может привести к травме, а также выходу из строя электродвигателя или других элементов болгарки.

Видео:Я в ШОКЕ!!! На что способен перевернутый редуктор от болгарки?!!Скачать

Достоинства и недостатки самодельной конструкции

В связи с высокой стоимостью заводского станка и ограниченным функционалом, покупка такого устройства целесообразна только при его постоянном использовании. В иных случаях будет дешевле сделать такой станок самостоятельно. К основным достоинствам самодельного станка можно отнести:

• Невысокая стоимость;
• Простота изготовления;
• Возможность подбора режущих дисков различного диаметра;
• Удобство использования;
• Широкий спектр функциональных возможностей.

Несмотря на все положительные стороны, добиться точности распила заготовок, как на заводском станке, невозможно.

Кроме того, основным недостатком самодельной циркулярки из болгарки, является время работы. Стационарные станки рассчитаны на непрерывную работу в течение нескольких часов, в то время как электромотор болгарки может работать только 15 – 20 минут. Превышение этого времени приводит к перегреву силовой установки и преждевременному выходу из строя.

Бытовая циркулярка для распила дерева из ручной болгарки является незаменимым помощником в хозяйстве. Изготовление не занимает много времени и усилий, а также не требует наличия специального инструмента. При желании каждый может сделать подобный инструмент у себя дома с минимальными затратами.
