Цветовое обозначение в электроустановках шин проводов

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины в электроустановках должны быть обозначены (не путайте с обозначением проводников!) :

1. при переменном трехфазном токе:
   • фазы А — желтым,
   • фазы В — зеленым,
   • фазы С — красным;
2. при переменном однофазном токе:
   • шина В, присоединенная к концу обмотки источника питания, — красным цветом,
   • шина А, присоединенная к началу обмотки источника питания, — желтым цветом.
   • Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
3. при постоянном токе:
   • положительная шина (+) — красным,
   • отрицательная (-) — синим и
   • нулевая рабочая М — голубым цветом.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или антикоррозионной защиты.

1. Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым в местах присоединения шин. Если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.
2. Согласно п. 5.2.1 ГОСТ Р 50462-2009 для идентификации проводников не должны быть использованы по отдельности желтый и зеленый цвета. Желтый и зеленый цвета следует применять только в комбинации желто-зеленого цвета.

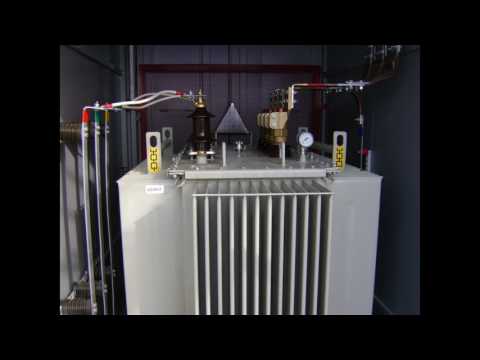

Видео:Цветовая маркировка проводов и шинСкачать

Расположение шин в электроустановках напряжением до 1 кВ

В пяти- и четырехпроводных цепях трехфазного переменного тока в электроустановках напряжением до 1 кВ расположение шин должно быть следующим:

1. при горизонтальном расположении:
   • одна под другой: сверху вниз A-B-C-N-PE (PEN);
   • одна за другой: наиболее удаленная шина А, затем фазы B-C-N, ближайшая к коридору обслуживания — РЕ (PEN);
2. при вертикальном расположении:
   • слева направо A-B-C-N-PE (PEN) или
   • наиболее удаленная шина А, затем фазы B-C-N, ближайшая к коридору обслуживания — РЕ (PEN);
3. ответвления от сборных шин, если смотреть на шины из коридора обслуживания:
   • при горизонтальном расположении: слева направо A-B-C-N-PE (PEN);
   • при вертикальном расположении: A-B-C-N-PE (PEN) сверху вниз.

При постоянном токе шины должны располагаться:

1. сборные шины при вертикальном расположении: верхняя М, средняя (-), нижняя (+);
2. сборные шины при горизонтальном расположении: наиболее удаленная М, средняя (-) и ближайшая (+), если смотреть на шины из коридора обслуживания;
3. ответвления от сборных шин: левая шина М, средняя (-), правая (+), если смотреть на шины из коридора обслуживания.

В распределительных устройствах напряжением 6-220 кВ при переменном трехфазном токе сборные и обходные шины, а также все виды секционных шин должны располагаться:

1. при горизонтальном расположении:
   • одна под другой: сверху вниз А-В-С;
   • одна за другой, наклонно или треугольником: наиболее удаленная шина А, средняя — В, ближайшая к коридору обслуживания — С;
2. при вертикальном расположении (в одной плоскости или треугольником):
   • слева направо А-В-С или наиболее удаленная шина А, средняя — В, ближайшая к коридору обслуживания — С;
3. ответвления от сборных шин, если смотреть на шины из коридора обслуживания (при наличии трех коридоров — из центрального):
   • при горизонтальном расположении: слева направо А-В-С;
   • при вертикальном расположении (в одной плоскости или треугольником): сверху вниз А-В-С.

В отдельных случаях допускаются отступления от требований, приведенных выше, если их выполнение связано с существенным усложнением электроустановок (например, вызывает необходимость установки специальных опор вблизи подстанции для транспозиции проводов воздушных линий электропередачи — ВЛ) или если на подстанции применяются две или более ступени трансформации.

Видео:Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 220ВСкачать

Цветовое обозначение в электроустановках шин, проводов, проводников

Цветовое обозначение шин

Согласно шестого издания ПУЭ в электроустановках должна быть обеспечена возможность легкого распознавания частей, относящихся к отдельным их элементам (простота и наглядность схем, надлежащее расположение электрооборудования, надписи, маркировка, расцветка).

Буквенно-цифровое и цветовое обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

1) при переменном трехфазном токе:

• шины фазы A — желтым цветом,
• шины фазы B — зеленым,
• шины фазы C — красным,
• нулевая рабочая N — голубым,
• эта же шина, используемая в качестве нулевой защитной, — продольными полосами желтого и зеленого цветов;

Читайте также: Мир шин в чебоксарах

2) при переменном однофазном токе:

• шина A, присоединенная к началу обмотки источника питания, — желтым цветом,
• шина B, присоединенная к концу обмотки, — красным.

3) при постоянном токе:

• положительная шина [ +] — красным цветом,
• отрицательная [ −] — синим,
• нулевая рабочая M — голубым;

4) резервная как резервируемая основная шина; если же резервная шина может заменять любую из основных шин, то она обозначается поперечными полосами цвета основных шин.

• Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока.

Цветовое обозначение должно быть выполнено по всей длине шин, если оно предусмотрено также для более интенсивного охлаждения или для антикоррозийной защиты.

Допускается выполнять цветовое обозначение не по всей длине шин, только цветовое или только буквенно-цифровое обозначение либо цветовое в сочетании с буквенно-цифровым только в местах присоединения шин; если неизолированные шины недоступны для осмотра в период, когда они находятся под напряжением, то допускается их не обозначать. При этом не должен снижаться уровень безопасности и наглядности при обслуживании электроустановки.

Для цветового и цифрового обозначения отдельных изолированных или неизолированных проводников должны быть использованы цвета и цифры в соответствии с ГОСТ Р 50462 * «Идентификация проводников по цветам или цифровым обозначениям».

Проводники защитного заземления во всех электроустановках, а также нулевые защитные проводники в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью, в т. ч. шины, должны иметь буквенное обозначение РЕ и цветовое обозначение чередующимися продольными или поперечными полосами одинаковой ширины (для шин от 15 до 100 мм) желтого и зеленого цветов.

Нулевые рабочие (нейтральные) проводники обозначаются буквой N и голубым цветом. Совмещенные нулевые защитные и нулевые рабочие проводники должны иметь буквенное обозначение PEN и цветовое обозначение: голубой цвет по всей длине и желто-зеленые полосы на концах.

Буквенно-цифровые и цветовые обозначения одноименных шин в каждой электроустановке должны быть одинаковыми.

Шины должны быть обозначены:

• 1) при переменном трехфазном токе: шины фазы A — желтым, фазы B — зеленым, фазы C — красным цветами;
• 2) при переменном однофазном токе шина В, присоединенная к концу обмотки источника питания, — красным цветом, шина А, присоединенная к началу обмотки источника питания, — желтым цветом. Шины однофазного тока, если они являются ответвлением от шин трехфазной системы, обозначаются как соответствующие шины трехфазного тока;
• 3) при постоянном токе: положительная шина ( +) — красным цветом, отрицательная ( −) — синим и нулевая рабочая M — голубым цветом.

* Прим.: ГОСТ Р 50462 заменён на ГОСТ Р 50462-2009.

Обозначение электропроводки

Согласно ПУЭ-7 электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:

• голубого цвета — для обозначения нулевого рабочего или среднего проводника электрической сети;
• двухцветной комбинации зелено — желтого цвета — для обозначения защитного или нулевого защитного проводника;
• двухцветной комбинации зелено — желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже — для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;

черного , коричневого , красного , фиолетового , серого , розового , белого , оранжевого , бирюзового цвета — для обозначения фазного проводника.

Цветовое обозначение по функциональному назначению

Цветовая идентификация проводников по функциональному назначению цепей, в которых используют (согласно ГОСТ 12.2.007.0):

• для проводников в силовых цепях — черный ;
• для проводников в цепях управления, измерения и сигнализации переменного тока — красный ;
• для проводников в цепях управления, измерения и сигнализации постоянного тока — синий ;
• для нулевых защитных проводников — комбинация зеленого и желтого ;
• для проводников, соединенных с нулевым рабочим проводником и не предназначенных для заземления, — голубой .

Идентификация проводов

Согласно ГОСТ МЭК 60204-1-2002 «ЭЛЕКТРООБОРУДОВАНИЕ МАШИН И МЕХАНИЗМОВ» если для идентификации проводов применяют маркировку цветом, могут быть использованы следующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый, голубой (включая светло-голубой), фиолетовый, серый, белый, розовый, бирюзовый [1] .

В целях безопасности цвета зеленый и желтый не должны использоваться, если имеется возможность спутать их с двухцветным сочетанием зеленый — желтый .

Защитный провод должен быть легко распознаваем благодаря своей форме, расположению, маркировке или цвету. Когда используют обозначение цветом, это должно быть двухцветное сочетание зеленый — желтый . Его используют по всей длине провода. Это сочетание предназначено только для защитного провода.

На изолированных проводах двухцветное сочетание зеленый — желтый должно быть таким, чтобы на длине 15 мм один из цветов покрывал не менее 30%, но не более 70% поверхности провода, а другой цвет — оставшуюся часть.

Читайте также: Зимние шины для газели 185 75 r16c

Когда защитный провод легко различим благодаря своей форме, конструкции, расположению (например, провод с оплеткой) или когда изолированный провод труднодоступен, цветовое кодирование не является обязательным по всей длине. Однако концы или доступные части должны четко маркироваться графическим символом 417-МЭК-5019 [2] или двухцветным сочетанием зеленый — желтый .

Когда цепь включает нулевой провод, обозначаемый цветом, последний должен быть светло-голубым (МЭК 60446, 3.1.2). Если возможно разночтение, светло-голубой цвет не должен использоваться для обозначения других проводов. При отсутствии нулевого провода светло-голубой провод может быть использован для других целей, но только не в качестве защитного провода.

Когда используют обозначение цветом, применяемые в качестве нулевых неизолированные провода должны маркироваться светло-голубой полосой шириной от 15 до 100 мм, цвет, который дублируют на каждой оболочке, оборудовании или в каждом доступном месте, или же окрашивают в светло-голубой цвет по всей длине.

Идентификация других проводов должна осуществляться с помощью цвета (или целиком, или одной, или несколькими полосами), цифр, букв, а также путем их сочетания. Цифры должны быть арабскими, буквы — латинскими (прописными или строчными).

• Изолированные однополярные жесткие провода должны иметь следующее цветовое обозначение:

• черный — силовые цепи переменного и постоянного тока;
• красный — цепи управления переменного тока;
• голубой — цепи управления постоянного тока;
• оранжевый — цепи управления блокировкой с питанием от внешнего источника энергии.

Исключения относительно вышеперечисленного допустимы:

• для внутренних кабелей на независимых приборах, приобретаемых отдельно с полным комплектом кабелей;
• когда используемый изоляционный материал невозможно окрасить в нужные цвета;
• когда используется многопроводный кабель, за исключением двухцветного сочетания зеленый-желтый.

Видео:Какого цвета должны быть провода в электроустановках, где написано #ПУЭСкачать



Какого цвета и как обозначаются провода ноля, фазы и земли в электрике?

Цветовая маркировка изоляции проводников важна для более быстрого и правильного монтажа электрораспределительных устройств, удобства ремонта и исключения ошибок. Цвета проводов в электрике регламентированы нормативными документами (ПУЭ и ГОСТ Р 50462-2009).

Видео:Цветовая маркировка проводов. Какого цвета фазные, нейтральные и защитные провода?Скачать



Зачем нужна цветовая маркировка проводов и кабелей

Работы по монтажу и обслуживанию в электрических установках связаны не только с обеспечением надежности, но и безопасности. Требуется полное исключение ошибок. Для этих целей разработана система цветных обозначений изоляции жил, которая определяет, какого цвета провода фаза, ноль и земля.

По ПУЭ допускается такая расцветка токоведущих жил:



В приведенном перечне содержится много вариантов расцветок проводов, но нет нескольких цветов, которые используются только для обозначения нулевых и защитных проводов:

• синий цвет и его оттенки — рабочий нулевой провод (нейтраль — N);
• желтый цвет с зеленой полосой — защитное заземление (PE);
• желто-зеленая изоляция с голубыми метками на концах жил — совмещенный (PEN) проводник.

Допускается использование для заземления жил с изоляцией зеленого цвета с желтой полосой, а для совмещенных проводников голубой изоляции с желто-зелеными метками на концах.

Расцветка должна быть единой в каждой цепи в пределах одного устройства. Ответвления цепей должны выполняться одинаково окрашенными проводниками. Использование изоляции без различий в оттенках говорит о высокой культуре монтажа и сильно облегчает дальнейшее обслуживание и ремонт оборудования.

Видео:Расцветка проводов и маркировка, фаза, нуль, земля, ПУЭ и стандарт,советы электрикаСкачать



Окраска фазы

В тех случаях, когда монтаж электроустановки выполнен при помощи жестких металлических шин, применяется окраска шин несмываемой краской следующих цветов:

• желтый — фаза А (L1);
• зеленый — фаза В(L2);
• красный — фаза С (L3);
• голубой — нулевая шина;
• продольные или наклонные полосы желтого и зеленого цвета — шина заземления.

Расцветка фаз должна сохраняться в пределах всего устройства, но не обязательно на всей поверхности шины. Допускается маркировать обозначение фазы только в местах подсоединения. На окрашенной поверхности можно продублировать цвет символами «ЖЗК» для краски соответствующих цветов.

Если шины недоступны для осмотра или работы, когда на них присутствует напряжение, то допускается их не окрашивать.

Цвет фазных проводов, подключенных к жестким шинам, может не совпадать с ними по расцветке, поскольку видна разница в принятых системах обозначений гибких проводников и жестких стационарных распределительных шин.



Видео:Как проверить фазировку высоковольтного кабеля "на горячую" ? #энерголикбез #секретСкачать



Цвет нейтрали

Какого цвета нулевой провод, оговаривают стандарты ГОСТ, поэтому при взгляде на монтаж силовой установки не должен возникать вопрос, синий провод — это фаза или ноль, поскольку синий цвет и его оттенки (голубой) приняты для обозначения нейтрали ( рабочего заземления ).

Другие цвета окраски нейтральных жил не разрешаются.

Единственно допустимый вариант использование синей и голубой изоляции — обозначение отрицательного полюса или средней точки в цепях постоянного тока. Больше нигде такую расцветку использовать нельзя.

Читайте также: Шины для колес легковых автомобилей

Видео:Провода, токопровод, шиныСкачать



Цветовая маркировка провода заземления

Правила указывают, какого цвета провод заземления в электрических установках. Это желто-зеленый провод, окраска которого хорошо выделяется на фоне остальных жил. Допускается использование провода с желтой изоляцией и зеленой полосой на ней, или может быть зеленая изоляция с желтой полосой. Не разрешено использовать никакой другой цвет провода земли, как не допускается применять зелено-желтые жилы для монтажа цепей, на которых присутствует или может быть подано напряжение.

Перечисленные правила маркировки соблюдаются в странах постсоветского пространства и в странах Евросоюза. Другие государства маркируют жилы иным образом, что можно видеть на аппаратуре импортного производства.

Основные цвета для маркировки за рубежом:

• нейтраль — белый, серый или черный;
• защитное заземление — желтый или зеленый.

Стандарты ряда стран допускают использовать в качестве защитного заземления оголенный металл без изоляции.

Провода заземления коммутируются на сборных неизолированных клеммах и соединяют между собой все металлические части конструкции, у которых отсутствует надежный электрический контакт между собой.

Видео:Цвета проводов и их различияСкачать



Расцветка в сети 220В и 380В

Монтаж одно- и трехфазных электрических сетей облегчается, если проводка выполнена многоцветным проводом. Ранее для однофазной квартирной проводки использовали плоский двухжильный провод белого цвета. При монтаже и ремонте для исключения ошибок необходимо было прозванивать каждую жилу в отдельности.

Выпуск кабельной продукции с окраской жил разными цветами снижает трудоемкость работ. Для обозначения фазы и нуля в однофазной проводке принято использовать следующие цвета:

• красный, коричневый или черный — фазный провод;
• остальные цвета (предпочтительно синий) — нулевой провод.

Маркировка фаз в трехфазной сети немного отличается:

• красный (коричневый) — 1 фаза;
• черный — 2 фаза;
• серый (белый) — 3 фаза;
• синий (голубой) — рабочий ноль (нейтраль)
• желто-зеленый — заземление.



Кабельная продукция отечественного производства соответствует стандарту окраски жил, поэтому многофазный кабель содержит разноокрашенные жилы, где фаза — белый, красный и черный, ноль — синий, а земля — желто-зеленый проводники.

При обслуживании сетей, смонтированных по современным стандартам, можно безошибочно определить назначение проводов в распределительных коробках. При наличии жгута разноцветных проводов коричневый из них будет обязательно фазным. Нулевой провод в распределительных коробках ответвлений и разрывов не имеет. Исключение составляют отводы к многополюсным коммутирующим аппаратам с полным размыканием цепи.

Видео:Испытания сборных шинСкачать



Расцветка в сетях постоянного тока

Для сетей постоянного тока принято маркировать проводники, подсоединенные к положительному полюсу красным цветом, к отрицательному — черным или синим. В двуполярных цепях изоляция голубого оттенка применяется при маркировке средней точки (нуля) питания.

Не существует стандартов на цветные обозначения в цепях с напряжением нескольких номиналов. Какого цвета провода плюс и минус, какое в них напряжение — это можно определить только по расшифровке производителя устройства, которая часто приводится в документации или на одной из стенок конструкции.

Пример: блок питания компьютера или автомобильная электропроводка.

Автомобильная проводка характеризуется тем, что в ней цепи с положительным напряжением бортовой сети имеют красный цвет или его оттенки (розовый, оранжевый), а подключаемые к массе — черный. Остальные провода имеют специфическую окраску, которая определяется производителем автомобилей.

Видео:Почему чаще отгорает ноль, а не фаза? #энерголикбезСкачать



Буквенное обозначение проводов

Цветная маркировка может дополняться буквенной. Частично символы для обозначения стандартизированы:

• L (от слова Line) — фазный провод;
• N (от слова Neutral) — нулевой провод;
• PE (от сочетания Protective Earthing) — заземление;
• «+» — положительный полюс;
• «-» — отрицательный полюс;
• М — средняя точка в цепях постоянного тока с двуполярным питанием.

Для обозначения клемм подключения защитного заземления используется специальный символ, который нанесен на клемму штамповкой или на корпус прибора в виде наклейки. Символ заземления единый для большинства стран мира, что уменьшает вероятность путаницы.

В многофазных сетях символы дополняются порядковым номером фазы:

• L1 — первая фаза;
• L2 — вторая фаза;
• L3 — третья фаза.

Встречается маркировка по старым стандартам, когда фазы обозначаются символами А, В и С.



Отступлением от стандартов является комбинированная система обозначения фаз:

• La — первая фаза;
• Lb — вторая фаза;
• Lc — третья фаза.

В сложных устройствах могут встречаться дополнительные обозначения, характеризующие наименование или номер цепи. Важно, чтобы маркировка проводников совпадала в пределах всей цепи, где они участвуют.

Буквенные обозначения наносятся несмываемой, хорошо различимой краской на изоляцию вблизи концов жил, на отрезки ПВХ изоляции или термоусаживающейся трубки.

Клеммы подключения могут иметь нанесенные знаки, которые обозначают цепи и полярности питания. Такие знаки выполняются краской, штамповкой или травлением в зависимости от использованного материала.

• Свежие записи
  • Нужно ли менять пружины при замене амортизаторов
  • Скрипят амортизаторы на машине что делать
  • Из чего состоит стойка амортизатора передняя
  • Чем стянуть пружину амортизатора без стяжек
  • Для чего нужны амортизаторы в автомобиле




  источники:

  https://fasad-adelante.ru/tsvetovoe-oboznachenie-v-elektroustanovkah-shin-provodov

  🎥 Видео

  Что такое ФАЗА, НОЛЬ и ЗЕМЛЯ В ЭЛЕКТРИКЕ | ОБЪЯСНЯЮ НА ПАЛЬЦАХСкачать



  Какой цвет проводов фаза ноль земля, какая маркировка существует? Маркировка для сети 380ВСкачать



  Электробезопасность. Выпуск 2: Правила устройства электроустановокСкачать



  Кан шина, что это? Поймет школьник! принцип работыСкачать



  Всем электрикам! Допустимый длительный ток для проводов. Полный разбор Таблицы 1.3.4 ПУЭ!Скачать



  Цвета проводов в трехжильном проводе. Изоляция цветной изолентойСкачать



  Нанесение фазировки ф.А,В,С в электроустановках до и выше 1000ВСкачать



  Лапидус А.А. Схема распределительных устройств (РУ): 1СШ+ОСШСкачать



  ЧЕМ НЕЙТРАЛЬ ОТЛИЧАЕТСЯ ОТ ЗАЗЕМЛЕНИЯ И ФАЗЫ? ОБЪЯСНЯЮ В АНИМАЦИИ #фаза #ноль #заземлениеСкачать



  Фаза на всех проводах. Индикатор показывает фазу. Наведенное напряжение. Наводка. Везде фаза.Скачать
