Турбокомпрессор со склада и на заказ

Турбокомпрессор — это устройство, использующее отработавшие газы (выхлопные газы) для увеличения давления внутри камеры сгорания.

Основной агрегат, состоящий из доцентрового или осевого компрессора и газовой турбины для его привода, установленных на одном валу, называется турбокомпрессором. Основным назначением турбокомпрессора является повышение давления рабочего тела газотурбинного двигателя за счет его нагнетания компрессором, который получает мощность от турбины. Турбокомпрессор в совокупности с камерой сгорания, расположенной между турбиной и компрессором, называется газогенератором. Турбокомпрессор низкого давления турбореактивного двигателя (ТРД), состоящий из компрессора низкого давления (вентилятора) и турбины, иногда называют турбаком.

Схема турбовентиляторного двигателя

1 — Вентилятор.
2 — Компрессор низкого давления.
3 — Компрессор высокого давления.
4 — Камера сгорания.
5 — Турбина высокого давления.
6 — Турбина низкого давления.
7 — Сопло.
8 — Вал ротора высокого давления.
9 — Вал ротора низкого давления.

Видео:ГАЗОТУРБИННЫЙ ДВИГАТЕЛЬСкачать

Принцип работы турбокомпрессора

Поток отработанных газов, имеющих значительную температуру и давление, через выпускной коллектор поступает в корпус турбины. За счёт давления газов на лопасти колесо турбины вращается (около 15-30 000 об/мин у крупных ТК, до 100 000 об/мин у ТК легковых автомобилей), а поскольку оно напрямую соединено валом с колесом компрессора – компрессор также начинает крутиться, нагнетая воздух во впускной коллектор.

Вал турбокомпрессора вращается в подшипниках, смазываемых маслом под давлением от системы смазки двигателя. Для двигателей небольшой мощности в турбокомпрессорах используют золотниковый механизм. Большая часть отработанных газов поступает через золотник, поступает на турбину, а остаток газов через специальный канал в кожухе обходит колесо турбины. Из-за большого давления воздух сильно нагревается, для его охлаждения был разработан интеркулер.

Видео:Устройство и причины выхода из строя турбокомпрессораСкачать

Компрессоры низкого давления (воздуходувки)

Новости

Компрессором низкого давления, который также называют «воздуходувкой», принято считать компримирующее устройство, способное создавать как избыточное давление от 1 кПа до 100 кПа, так и разрежение от 10 кПа до 50 кПа на выходе из компрессора.

Видео:Самые мощные паровые турбины для ТЭС, АЭС и атомных ледоколов. Экскурсия на турбинный заводСкачать

Классификация воздуходувок

Воздуходувки классифицируются согласно принципу работы по созданию перепада давления:

1. Объемные агрегаты – это компрессоры, давление в которых создаётся при помощи сокращения объема газа в технологических зазорах между рабочими поверхностями узлов компрессора.

К объемным воздуходувкам относятся роторные воздуходувки (воздуходувки типа «Roots»), в которых газ сжимается как правило двумя двух- или более кулачковыми роторами, которые расположены параллельно и вращаются в направлении друг к другу, и винтовые компрессоры, конструкция которых похожа на воздуходувки «Рутс», но вместо роторов газ сжимается винтовой парой.

Схема работы классической воздуходувки типа «Рутс»

2. Динамические агрегаты – вихревые и турбовоздуходувки. Рабочим органом подобных компрессоров есть так называемая лопаточная машина, которая разгоняет газ, придавая ему кинетическую энергию, которая потом при замедлении трансформируется в энергию сжатия. Если в случае турбокомпрессоров это импеллер, который разгоняет газ от центра в радиальном направлении, то в случае вихревых воздуходувок рабочее колесо с лопатками по внутренней стенке бокового канала гоняет газ, который возвращается к оси и повторно попадает в зону действия колеса.

Читайте также: Компрессор без тэна что это

Рабочее колесо (импеллер) турбокомпрессора

Чем отличаются воздуходувки?

Основное отличие роторных и винтовых воздуходувками от вихревых и турбокомпрессоров — это принцип работы и производительность. Турбовоздуходувки уместны при постоянном потреблении большого количества воздуха.

Роторные и винтовые воздуходувки используются в диапазоне производительностей от 1 до 150 м 3 /мин (но есть агрегаты с очень высокой производительностью — до 14000 «кубов» в минуту). Такие компрессоры обеспечивают стабильную работу при любых значениях давлений до 100 кПа по нагнетанию или до -50 кПа вакуума и имеют очень широкий диапазон регулирования благодаря использованию частотных преобразователей, которые могут регулировать скорость вращения приводного электродвигателя. Но, иногда есть необходимость в применении масляного сепаратора, чтобы отделять компрессорное масло от воздуха на выходе.

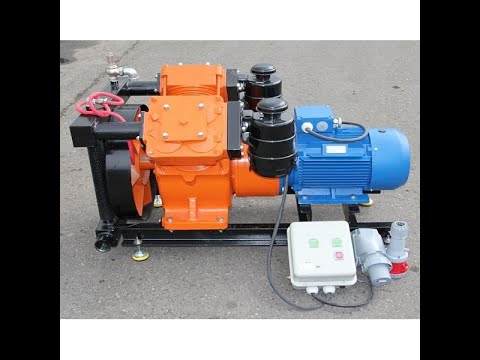

Видео:Компрессор Озен Силобас - Özen Kompresör Silobas компрессора для выгрузки из автоцистерн.Скачать

Из чего состоит воздуходувка

Основные узлы роторного или винтового компрессора низкого давления:

роторный или винтовой блок, который состоит из корпуса и двух кулачковых роторов, чьи валы синхронизированы при помощи комплекта шестерен, или винтовой пары, находящейся в зацеплении;

комплект подшипников и уплотнений;

в зависимости от типа привода может быть приводная муфта или клиновидный ремень.

Вихревая воздуходувка состоит из:

одно или два рабочих колеса, в зависимости от количества ступеней;

входной и выходной патрубки;

комплект подшипников и уплотнений.

В случае турбовоздуходувки большой производительности может использоваться редуктор для повышения скорости вращения импеллера вплоть до 70 000 об/мин. В редукторе устанавливается ведущая шестерня, насаженная на вал, который приводится в движение электродвигателем через приводную муфту, а также ведомая шестерня, насаженная на вал с импеллером. Корпус турбокомпрессора имеет форму «улитки». Для обеспечения герметичности по маслу и воздуху используются воздушно-масляные уплотнения. В редукторе преимущественно применяются подшипники скольжения, для которых функционирует целая система смазки. Для регулирования производительности применяются клапана на входе и выходе компрессора.

Преимущества компрессоров низкого давления

К преимуществам воздуходувок можно отнести универсальность применения, простоту эксплуатации, абсолютно безмасляный воздух на выходе, широкий диапазон регулирования, низкий уровень шума, а также нечастое и несложное техническое обслуживание.

Основные области применения воздуходувок

Воздуходувки низкого давления средней и высокой производительности, чаще всего используются на промышленных объектах, таких как металлургия, химическое производство, строительство, сельское хозяйство, фармацевтика, пищевая промышленность системы водоподготовки и водоснабжения и принимают участие в таких технологических процессах как пневмотранспорт, фильтрация, дегазация, центральная подача воздуха или вакуума, в системах водоподготовки и водоснабжения, в промышленных печах. Кроме того, винтовые компрессоры используются для сжатия и дожатия разных топливных и технологических газов и холодильных систем.

Вихревые компрессоры до 25 кВт чаще всего применяются в очистных сооружениях, аэрации водоёмов, для улавливания и удаления паров топлива, в качестве промышленных пылесосов, для обдува, сушки, удаления влаги в технологических процессах , для пневмотранспорта сыпучих продуктов на предприятиях химической, стекольной, медицинской и сельской промышленности.
