Краткие сведения о зубчатых передачах с перекрещивающимися осями
(винтовых и гипоидных)
В этих передачах, так же как и в конических, оси валов располагаются под углом, но не пересекаются, а перекрещиваются, т. е. проходят на некотором расстоянииа друг от друга. Перекрестное расположение осей придает этим передачам некоторые особенности, которые используют на практике. Например, подшипники обоих валов можно располагать по обе стороны колеса; оба вала могут продолжаться в обе стороны от колеса, что позволяет передавать движение от одного ведущего вала нескольким ведомым.
Основными недостатками передач с перекрещивающимися осями являются повышенное скольжение в зацеплении и связанные с этим повышенный износ и склонность к заеданию.
Винтовые и гипоидные передачи применяют преимущественно в специальных изделиях.

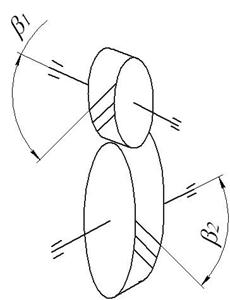

Винтовая передача осуществляется цилиндрическими косозубыми колесами. При перекрестном расположении осей валов начальные цилиндры колес соприкасаются в точке, поэтому зубья имеют точечный контакт. Векторы окружных скоростей колес направлены под углом перекрещивания, поэтому в зацеплении наблюдается большое скольжение. Точечный контакт и скольжение приводят к быстрому износу и заеданию даже при сравнительно небольших нагрузках. Поэтому винтовые передачи применяют главным образом в кинематических цепях приборов. В силовых передачах их заменяют червячными передачами с многозаходными червяками. Во многих случаях такая замена целесообразна и в передачах приборов. Прочностной расчет винтовых передач выполняют по условным формулам, основанным на экспериментальных данных.
Гипоидная передача осуществляется коническими колесами с косыми или криволинейными зубьями. Вершины конусов колес не совпадают. Угол перекрещивания осей чаще всего выполняется равным 90°. В отличие от винтовых передач гипоидные могут быть выполнены с линейным контактом зубьев. Скорости скольжения в гипоидных передачах меньше, чем в винтовых. Поэтому они обладают повышенной нагрузочной способностью. На практике опасность заедания, связанная со скольжением, устраняется применением специальных смазочных материалов с антизадирными присадками (гипоидные масла) и термообработкой зубьев до высокой твердости, а также ограничением смещенияа осей валов.
Недостатком гипоидных передач являются повышенные требования к точности изготовления и монтажа. Гипоидные передачи применяют главным образом в автотракторном и текстильном машиностроении. Размещение карданного вала ниже оси ведущих колес автомобиля позволяет понизить центр тяжести автомобиля и тем самым повысить его устойчивость. Применение гипоидной передачи в прядильных машинах позволяет передавать движение от одного вала многим десяткам веретен.
Планетарные передачи
Назначение и область применения планетарных передач
Планетарными называют передачи, имеющие зубчатые колёса с перемещающимися осями. Планетарную передачу применяют как редуктор с постоянным передаточным числом, как коробку скоростей, передаточное число в которой изменяется путём поочерёдного торможения различных звеньев (водила или одного из колёс), как дифференциальный механизм. Их успешно применяют в транспортном машиностроении, станкостроении, приборостроении и т.д. Имеется большое количество различных типов планетарных передач, но одноступенчатая планетарная передача (рис. 12) получила самое широкое распространение. Она с успехом применяется как для больших, так и малых мощностей в силовых и кинематических приводах, т.е. не имеет ограничений по применению. КПД передачи . В передачах применяют не только цилиндрические, но и конические колёса. Зубья могут быть прямые и косые. Обычно число сателлитов С = 3…6, но встречаются передачи с С > 6. Наибольшее распространение получили прямозубые передачи с числом сателлитов С = 3.
Дата добавления: 2014-12-30 ; просмотров: 24 ; Нарушение авторских прав
Видео:Карданная передача, основы. Карданные шарниры не равных и равных угловых скоростей (ШРУСы)Скачать
Краткие сведения о зубчатых передачах с перекрещивающимися осями
(винтовых и гипоидных)
В этих передачах, так же как и в конических, оси валов располагаются под углом, но не пересекаются, а перекрещиваются, т. е. проходят на некотором расстоянии а друг от друга. Перекрестное расположение осей придает этим передачам некоторые особенности, которые используют на практике. Например, подшипники обоих валов можно располагать по обе стороны колеса; оба вала могут продолжаться в обе стороны от колеса, что позволяет передавать движение от одного ведущего вала нескольким ведомым.
Читайте также: Компрессор кондиционера hyundai starex 97701 4a900 977014a900 korea hcc
Основными недостатками передач с перекрещивающимися осями являются повышенное скольжение в зацеплении и связанные с этим повышенный износ и склонность к заеданию.
Винтовые и гипоидные передачи применяют преимущественно в специальных изделиях.
 |
Винтовая передача осуществляется цилиндрическими косозубыми колесами. При перекрестном расположении осей валов начальные цилиндры колес соприкасаются в точке, поэтому зубья имеют точечный контакт. Векторы окружных скоростей колес направлены под углом перекрещивания, поэтому в зацеплении наблюдается большое скольжение. Точечный контакт и скольжение приводят к быстрому износу и заеданию даже при сравнительно небольших нагрузках. Поэтому винтовые передачи применяют главным образом в кинематических цепях приборов. В силовых передачах их заменяют червячными передачами с многозаходными червяками. Во многих случаях такая замена целесообразна и в передачах приборов. Прочностной расчет винтовых передач выполняют по условным формулам, основанным на экспериментальных данных.
Гипоидная передача осуществляется коническими колесами с косыми или криволинейными зубьями. Вершины конусов колес не совпадают. Угол перекрещивания осей чаще всего выполняется равным 90°. В отличие от винтовых передач гипоидные могут быть выполнены с линейным контактом зубьев. Скорости скольжения в гипоидных передачах меньше, чем в винтовых. Поэтому они обладают повышенной нагрузочной способностью. На практике опасность заедания, связанная со скольжением, устраняется применением специальных смазочных материалов с антизадирными присадками (гипоидные масла) и термообработкой зубьев до высокой твердости, а также ограничением смещения а осей валов.
Недостатком гипоидных передач являются повышенные требования к точности изготовления и монтажа. Гипоидные передачи применяют главным образом в автотракторном и текстильном машиностроении. Размещение карданного вала ниже оси ведущих колес автомобиля позволяет понизить центр тяжести автомобиля и тем самым повысить его устойчивость. Применение гипоидной передачи в прядильных машинах позволяет передавать движение от одного вала многим десяткам веретен.
Видео:ЧЕРВЯЧНАЯ ПЕРЕДАЧА ➤ Классификация ➤ Достоинства и недостаткиСкачать
Передачи между перекрещивающимися валами

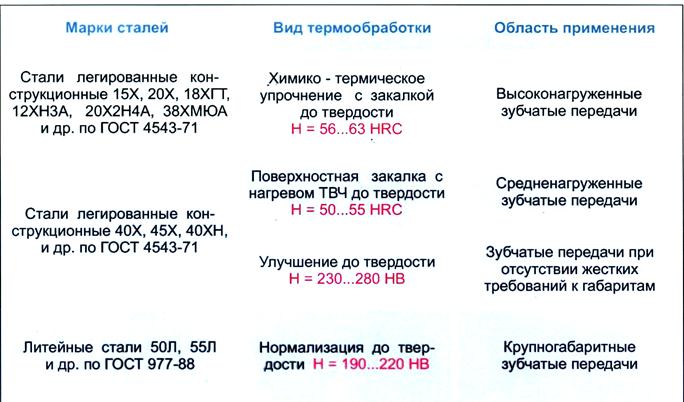

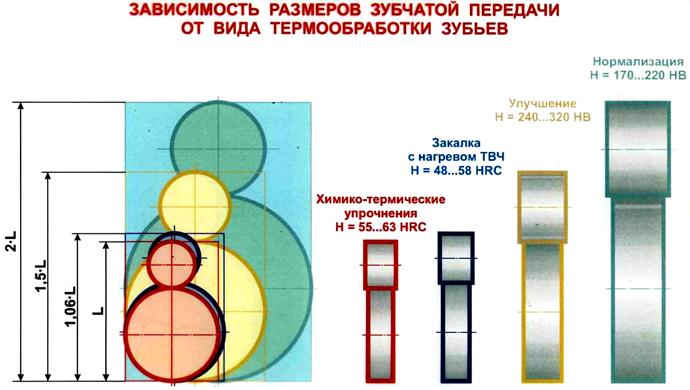

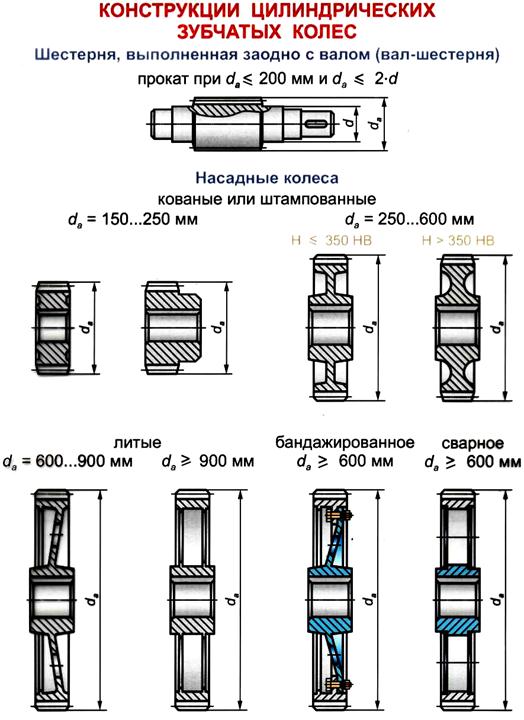

Материалы, термообработка и конструкции зубчатых колес
Передача вращения между перекрещивающимися валами может осуществляться посредством винтовых, гипоидных и червячных передач.
1) Винтовые передачи – образуются косозубыми цилиндрическими зубчатыми колесами с одинаковыми или различными углами наклона линии зубьев и .
Достоинство – возможность передачи вращения между перекрещивающимися валами с передаточными числами близкими или равными 1.
— низкий КПД (0,3 – 0,4) из-за большого скольжения в зацеплении;
— малая нагрузочная способность (зубья контактируют в точке, следовательно, – большие контактные напряжения);
— во избежание заедания необходимо применять специальные смазки с противозадирными присадками.

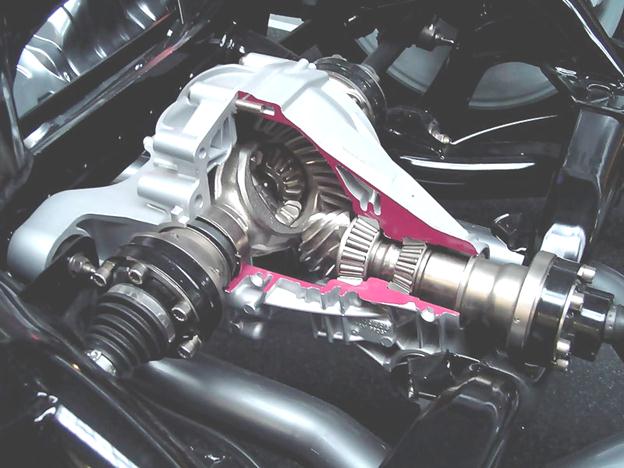

2)Гипоидные передачи– образуются коническими зубчатыми колесами с круговым зубом, причем оси колес не пересекаются, а смещены на величину е.
Достоинство:
—нагрузочная способность выше, чем у винтовых передач, т.к.контакт зубьев происходит по линии, а в зацеплении одновременно участвует несколько пар зубьев;
—опасность заедания и необходимость применения специальных смазок с противозадирными присадками (гипоидных масел).
3)Червячные передачи.

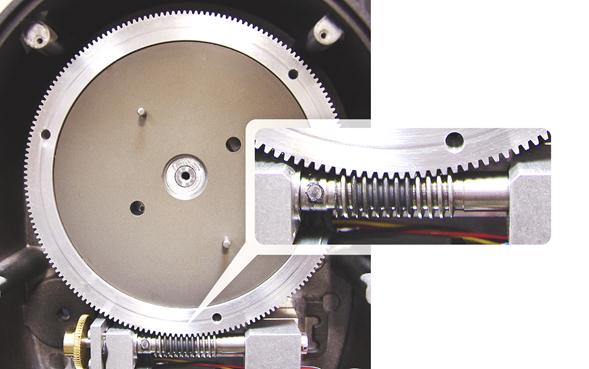

Червячные передачи предназначены для передачи вращательного движения между перекрещивающимися валами. Червячные передачи относят к зубчато-винтовым передачам, у которых червяк имеет винтовую нарезку, а червячное колесо является зубчатым.

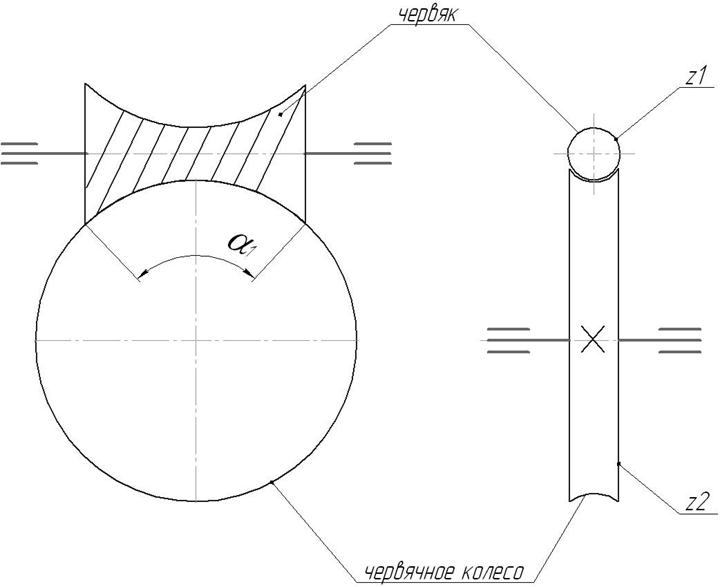

1. Червячные передачи с глобоидным червяком – применяются редко.
Достоинство – нагрузочная способность выше, т.к. в зацеплении находятся все витки червяка на дуге .
Недостаток – сложность изготовления и необходимость точной регулировки.

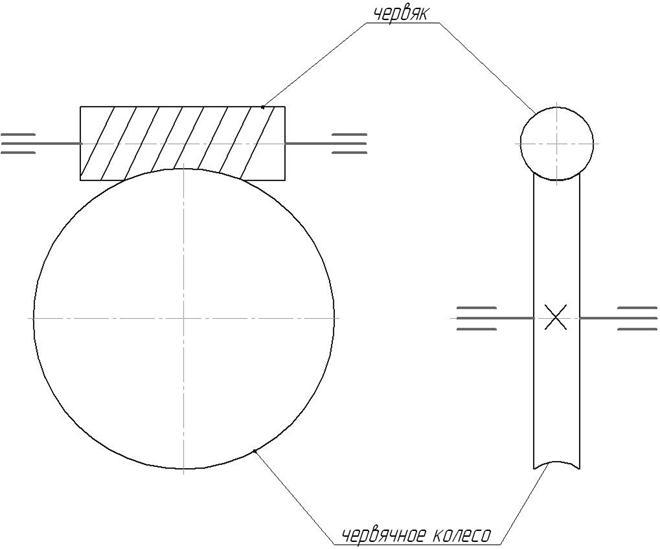

2. Червячные передачи с цилиндрическим червяком – наиболее распространены.
Червяк является ведущим звеном в передаче.
Червяк выполняют с числом заходов z1 = 1, 2, 4.
Ведомое червячное колесо имеет число зубьев z2 > 28.
Читайте также: Диаметр валов под стопорные кольца
Угол скрещивания осей обычно составляет 90 град.
Стандартный угол профиля в осевом сечении составляет a = 20 град.
Достоинства червячных передач:
— возможность получения больших передаточных отношений в одной ступени (и = 10 – 60, а в кинематических передачах до 300):
— плавность и бесшумность работы;
— сравнительно низкий КПД (h = 0,7-0,9);
— необходимость применения дорогостоящих цветных металлов (для зубчатого венца червячного колеса);
— высокая чувствительность передачи к точности изготовления и монтажа.
Видео:Как работает МКПП. Вся суть за 6 минутСкачать
Передачи, их виды: фрикционные, ременные, цепные, зубчатые, червячные
материал предоставил СИДОРОВ Александр Владимирович
Механическая передача – механизм, превращающий кинематические и энергетические параметры двигателя в необходимые параметры движения рабочих органов машин и предназначенный для согласования режима работы двигателя с режимом работы исполнительных органов. [1]
Типы механических передач:
- зубчатые (цилиндрические, конические);
- винтовые (винтовые, червячные, гипоидные);
- с гибкими элементами (ременные, цепные);
- фрикционные (за счёт трения, применяются при плохих условиях работы).
В зависимости от соотношения параметров входного и выходного валов передачи разделяют на:
- редукторы (понижающие передачи) – от входного вала к выходному уменьшают частоту вращения и увеличивают крутящий момент;
- мультипликаторы (повышающие передачи) – от входного вала к выходному увеличивают частоту вращения и уменьшают крутящий момент.
Зубчатая передача – это механизм или часть механизма механической передачи, в состав которого входят зубчатые колёса. При этом усилие от одного элемента к другому передаётся с помощью зубьев. [2]
Зубчатые передачи предназначены для:
- передачи вращательного движения между валами, которые могут иметь параллельные, пересекающиеся или скрещивающиеся оси;
- преобразования вращательного движения в поступательное, и наоборот (передача “рейка-шестерня”).
Зубчатое колесо передачи с меньшим числом зубьев называется шестернёй, второе колесо с большим числом зубьев называется колесом.
Зубчатые передачи классифицируют по расположению валов:
- с параллельными осями (цилиндрические с внутренним и внешним зацеплениями);
- с пересекающимися осями (конические);
- с перекрестными осями (рейка-шестерня).
Цилиндрические зубчатые передачи (рисунок 1) бывают с внешним и внутренним зацеплением. В зависимости от угла наклона зубьев выполняют прямозубые и косозубые колёса. С увеличением угла повышается прочность косозубых передач (за счёт наклона увеличивается площадь контакта зубьев, уменьшаются габариты передачи). Однако в косозубых передачах появляется дополнительная осевая сила, направленная вдоль оси вала и создающая дополнительную нагрузку на опоры. Для уменьшения этой силы угол наклона ограничивают 8-20°. Этот недостаток исключён в шевронной передаче.
Рисунок 1 – Основные виды цилиндрических зубчатых передач
Конические зубчатые передачи (рисунок 2) применяют в тех случаях, когда оси валов пересекаются под некоторым углом, чаще всего 90°. Конические передачи более сложны в изготовлении и монтаже, чем цилиндрические. Нагрузочная способность конической прямозубой передачи составляет приблизительно 85% цилиндрической. Для повышения нагрузочной способности конических колёс применяют колёса с непрямыми (тангенциальными, круговыми) зубьями.
Рисунок 2 – Конические зубчатые передачи
Достоинства зубчатых передач:
- компактность;
- возможность передавать большие мощности;
- большие скорости вращения;
- постоянство передаточного отношения;
- высокий КПД.
Недостатки зубчатых передач:
- сложность передачи движения на значительные расстояния;
- жёсткость передачи;
- шум во время работы;
- необходимость в смазке.

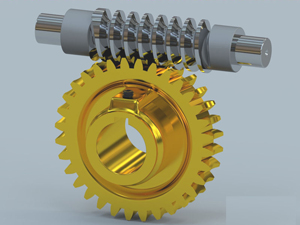

Червячные передачи (рисунок 3) применяют для передачи движения между перекрещивающимися осями, угол между которыми, как правило, составляет 90°. Движение в червячных передачах передается по принципу винтовой пары.
Рисунок 3 – Червячная передача
В отличие от большинства разновидностей зубчатых в червячной передаче окружные скорости на червяке и на колесе не совпадают. Они направлены под углом и отличаются по значению. При относительном движении начальные цилиндры скользят. Большое скольжение является причиной низкого КПД, повышенного износа и заедания. Для снижения износа применяют специальные антифрикционные пары материалов: червяк – сталь, венец червячного колеса – бронза (реже – латунь, чугун).
Читайте также: Конические передачи применяются когда оси валов
Достоинства червячных передач:
- большие передаточные отношения;
- плавность и бесшумность работы;
- высокая кинематическая точность;
- самоторможение.
Недостатки червячных передач:
- низкий КПД;
- высокий износ, заедание;
- использование дорогих материалов;
- высокие требования к точности сборки.
Для передачи движения между сравнительно далеко расположенными друг от друга валами применяют механизмы, в которых усилие от ведущего звена к ведомому передаётся с помощью гибких звеньев. В качестве гибких звеньев применяются: ремни, шнуры, канаты разных профилей, провода, стальную ленту, цепи различных конструкций.
Передачи с гибкими звеньями могут обеспечивать постоянное и переменное передаточное отношения со ступенчатым или плавным изменением его величины.
Для сохранности постоянства натяжения гибких звеньев в механизмах применяются натяжные устройства: ролики, пружины, противовесы и т.п.
Различают следующие разновидности передач с гибкими звеньями:
- по способу соединения гибкого звена с остальными:
- фрикционные;
- с непосредственным соединением;
- с зацеплением;
- открытые;
- перекрёстные;
- полуперекрёстные;
Ременная передача (рисунок 4) состоит из двух шкивов, закреплённых на валах, и ремня, охватывающего эти шкивы. Нагрузки передается за счёт сил трения, возникающих между шкивами и ремнём вследствие натяжения последнего.
В зависимости от формы поперечного перереза ремня различают передачи:
- плоскоременную;
- клиноременную (получили наиболее широкое применение);
- круглоременную.
Рисунок 4 – Ременная передача Наибольшие преимущества наблюдаются в передачах с зубчатыми (поликлиновыми) ремнями. Достоинства ременных передач:
- возможность передачи движения на значительные расстояния;
- плавность и бесшумность работы;
- защита механизмов от колебаний нагрузки вследствие упругости ремня;
- защита механизмов от перегрузки за счёт возможного проскальзывания ремня;
- простота конструкции и эксплуатации (не требует смазки).
Недостатки ременных передач:
- повышенные габариты (при равных условиях диаметры шкивов в 5 раз больше диаметров зубчатых колёс);
- непостоянство передаточного отношения вследствие проскальзывания ремня;
- повышенная нагрузка на валы и их опоры, связанная с большим предварительным натяжением ремня (в 2-3 раза больше, чем у зубчатых передач);
- низкая долговечность ремней (1000-5000 часов).
Цепная передача (рисунок 5) основана на принципе зацепления цепи и звёздочек. Цепная передача состоит из:
- ведущей звёздочки;
- ведомой звёздочки;
- цепи, которая охватывает звёздочки и зацепляется за них зубьями;
- натяжных устройств;
- смазывающих устройств;
- ограждения.
Рисунок 5 – Цепные передачи: а) с роликовой цепью; б) с зубчатой пластинчатой цепью Область применения цепных передач:
- при значительных межосевых расстояниях;
- при передаче от одного ведущего вала нескольким ведомым;
- когда зубчатые передачи неприменимы, а ременные недостаточно надёжны.
По типу применяемых цепей бывают:
- роликовые;
- втулочные (лёгкие, но большой износ);
- роликовтулочные (тяжёлые, но низкий износ);
- зубчатые пластинчатые (обеспечивают плавность работы).
Достоинства цепных передач (по сравнению с ременной передачей):
- большая нагрузочная способность;
- отсутствие скольжения и буксования, что обеспечивает постоянство передаточного отношения и возможность работы при кратковременных перегрузках;
- принцип зацепления не требует предварительного натяжения цепи;
- могут работать при меньших межосевых расстояниях и при больших передаточных отношениях.
Недостатки цепных передач связаны с тем, что звенья располагаются на звёздочке не по окружности, а по многоугольнику, что влечёт:
Фрикционная передача – кинематическая пара, использующая силу трения для передачи механической энергии (рисунок 6). [3]
Рисунок 6 – Фрикционные передачи
Трение между элементами может быть сухое, граничное, жидкостное. Жидкостное трение наиболее предпочтительно, так как значительно увеличивает долговечность фрикционной передачи.
Фрикционные передачи делятся:
- по расположению валов:
- с параллельными валами;
- с пересекающимися валами;
- с внешним контактом;
- с внутренним контактом;
- нерегулируемые;
- регулируемые (фрикционный вариатор);
- цилиндрические;
- конические;
- сферические;
- плоские.
