Раздатка УАЗ 469 служит в автомобиле для распределения тяговых усилий трансмиссии на заднюю тележку и передний ведущий мост. Раздаточные коробки устанавливаются только в автомобилях с полным приводом для его включения. Агрегат является двухступенчатым и в два раза увеличивает скоростной диапазон машины как при движении вперед, так и назад.

Видео:Распаковка раздатки ГАЗ-66, сравнение с Газелевской раздаткой.Скачать

Назначение узла

Раздаточная коробка УАЗ 469 предназначена для эффективной езды автомобиля по бездорожью, пересеченной местности, движения по дорогам без асфальтового покрытия. Когда автомобиль преодолевает сложные тяжелые участки лесной либо заболоченной местности, уменьшение крутящего момента с помощью РК существенно снижает степень пробуксовки колес.

Все модели машин, производимые Ульяновским автомобильным заводом, отличаются повышенной степенью проходимости, отличной управляемостью, способностью преодолевать любое бездорожье. РК повышает маневренность, проходимость авто, позволяя без проблем быстро передвигаться по дорогам самого разного качества. Раздатка УАЗа включается механическим способом из салона автомобиля двумя рычагами.

Задний ведущий мост авто УАЗ 469 постоянно включенный. Передний ведущий мост подключается по мере необходимости, когда автомобиль преодолевает препятствия. Езда по хорошим асфальтированным дорогам осуществляется с отключенным передним ведущим мостом. В таких условиях он работает, как простая передняя ось машины.

Видео:Устранение течи масел мотор, коробка, раздатка уаз часть 1Скачать

Устройство раздатки УАЗ 469

Устройство раздатки УАЗ 469 показано на нижнем рисунке.

Раздаточная коробка жестко закреплена болтами сзади на корпусе коробки переключения передач. На заднюю часть раздаточной коробки установлен механизм стояночного тормоза. Данное устройство выполнено в виде барабана и колодочного прижима с фрикционными накладками.

Когда водителю необходимо включить стояночный тормоз, устройство прижима прижимает колодки к барабану. Это блокирует вращение карданного вала заднего моста. После отпускания рычага стояночного тормоза колодки движутся в обратном направлении под действием силовых пружин. Торможение карданного вала прекращается.

Видео:9.Самодельн.трактор.КПП+РД УАЗ в збореСкачать

Корпус раздаточной коробки

Картер раздаточной коробки для авто УАЗ 469 отливается из чугуна. В плоскости корпуса находится разъем, перпендикулярный к осям валов. Два трубчатых штифта определяют взаимное расположение корпусных половинок. Обрабатывают картер механическим способом в сборе с крышкой. Из-за этого они по отдельности не взаимозаменяемы.

Сверху на картере есть люк. Он закрыт крышкой. При необходимости сюда устанавливается механизм отбора мощности. Центрируют РК на КПП по двухрядному радиально-упорному подшипнику через промежуточный стакан. Между двумя коробками находятся пластина подвески и герметизирующие прокладки.

Картер РК собирается из двух половинок. Чтобы предотвратить вытекание масла, циркулирующего в полостях раздаточной коробки во время ее работы, между ними устанавливается герметизирующая прокладка. В местах установки валов, которые выходят наружу из корпуса, помещены сальники. Они надежно удерживают смазочные материалы внутри агрегата при движении автомобиля.

Работа раздаточной коробки, шестерен и валов сопряжена с повышенными нагрузками. Во время преодоления препятствий, когда задействованы все механизмы, металлические детали нагреваются. Масляная субстанция внутри корпуса испаряется, в полостях скапливаются газы.

Во избежание разгерметизации, с целью вывода вредных скоплений из картера наружу, производитель предусмотрел установку сверху на корпусе раздаточной коробки специального дыхательного клапана – сапуна. Это устройство обеспечивает сообщение внутренних полостей картера с атмосферой.

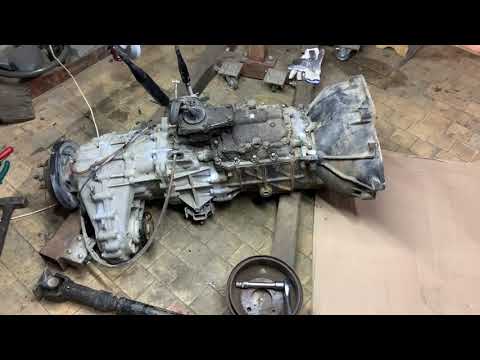

Видео:УазТех: Коробка и раздатка от SsangYong Musso на УАЗ с двигателем серии OM601-606Скачать

Механизм привода

Привод РК состоит из следующих устройств:

• Карданный вал заднего ведущего моста. Узел болтами жестко соединен с задним карданным валом машины. Он закреплен в шариковых подшипниках, обеспечивающих его свободное вращение.
• Карданный вал переднего ведущего моста. Он приводит в движение передний карданный вал. Фиксируется специальной гайкой.
• Промежуточный вал. Работа узла заключается в подключении переднего моста либо пониженной передачи.
• Вилка переключения. Переводит шестерни, включая и выключая передний мост, а также с целью понижения передачи. Вилки механизма передвигаются вдоль специализированных салазок. На каждой вилке предусмотрено наличие фиксирующего механизма. Устройства исключают самопроизвольное передвижение вилки по штоку.

Читайте также: Корпус мотора до рейсмуса

Видео:СЛОЖНЫЙ ВЫБОР КПП НА УАЗИКСкачать

Механизм управления

Устройство изготовлено как металлическая крышка, болтами прикрученная к корпусу раздаточной коробки. Сверху в ней размещены два рычага. Перемещением первого рычага подключается и выключается передний ведущий мост. Перемещением второго рычага понижается крутящий момент, который передается от коробки переключения передач.

Раздатка УАЗ 469 схема, показанная вверху, отличается длительным ресурсом эксплуатации, надежностью, долговечностью. Регулярно обслуживая механизм, можно добиться долгого безаварийного служения, качественного выполнения всех режимов эксплуатации независимо от условий работы.

Видео:Уаз-469. Установка Раздатки Nissan Patrol Y-61 Part 1Скачать

Схема переключения раздатки УАЗ 469

На специальной табличке, установленной на видном месте в кабине автомобиля, показано, как управляется раздатка УАЗ 469. Схема переключения рычагов для включения передач КПП, включения и отключения переднего ведущего моста и РК, наглядно демонстрирует все режимы движения. Управление агрегатами осуществляется из рабочего места водителя дистанционно.

Включаются пониженные, повышенные режимы движения, передний мост принудительно, переводом рычагов. Рычаги расположены в удобном для водителя месте, с правой стороны между сидениями водителя и пассажира, рядом с рычагом переключения передач в механической КПП.

Видео:Как установить КПП УАЗ на двигатель ГАЗ 53/66Скачать

Обслуживание раздатки

Эксплуатация машины УАЗ 469 требует регулярного обслуживания раздаточной коробки. Обслуживание заключается в следующих процедурах:

• Провести визуальный осмотр РК. В результате осмотра следует выявить подтеки смазки в местах расположения прокладок и резиновых уплотнений.
• Проверить места крепления РК к КПП. Особое внимание уделить затяжке болтов крепления карданных валов.
• Заменить все смазочные жидкости и пластичную смазку узлов трения.
• Замена масла в РК и КПП выполняется одновременно. Каждый автовладелец вправе самостоятельно определить периодичность замены смазывающих веществ в своем автомобиле. Производитель рекомендует менять масло каждые 35 – 45 тысяч пробега.

Видео:Новинка УАЗ. Автомат для УАЗ Патриот с сборе с раздаткой. Обзор живого товарного образца.Скачать

Процесс замены масла в раздатке УАЗ 469

Чтобы заменить отработанное масло в РК, машину следует поставить на ровную горизонтальную площадку, смотровую яму либо вывесить на подъемнике. Под колеса подложить противооткатные упоры и зафиксировать рычаг ручного тормоза. Рекомендуется сливать масло сразу же после длительной поездки, пока оно не остыло. Под сливную пробку поставить емкость объемом 1 л. Шестигранным ключом на 12 открутить сливную пробку. Слить масло в емкость. Внимательно рассмотреть слитую субстанцию. Если масло слишком темное или в нем имеются металлические крошки, систему необходимо промыть. Очистить магнит от металлических частиц и ввернуть пробку на место. Ключом открутить пробку заливного отверстия. Приготовить 0,5 л смеси, состоящей:

• на 70-80% из трансмиссионного масла;
• на 20-30% из керосина либо дизельного топлива.

Залить смесь шприцем для заливки масла и закрутить заливную пробку. Вывесить автомобиль на упорах, чтобы колеса полностью освободились. Завести двигатель, включить 1-ю передачу, дать поработать 2-3 минуты. Заглушить двигатель, поставить машину на колеса, слить смесь из РК. Заполнить шприцем свежее трансмиссионное масло в полость РК объемом 0,7 л.

Читайте также: Бмв е39 мотор м52 троит

Видео:Вездеход 4х4 - Раздатка УАЗ к ВАЗ 2108 (Часть 4)Скачать

Техника безопасности при выполнении работ

Выполняя на УАЗ 469 ремонт раздатки, осуществляя операции по обслуживанию агрегата, следует работать в перчатках и защитных очках. Желательно, чтобы автовладелец занимался с машиной не один. Рядом всегда должен присутствовать напарник. Осуществляя операции с электроинструментом, необходимо следить за его исправностью. Все приборы, станки, инструменты должны быть надежно заземлены.

Статья знакомит читателей с назначением, устройством, принципом действия, периодичностью технического обслуживания раздаточной коробки автомобиля УАЗ 469. Автор будет рад, если рекомендации, наглядные материалы и советы помогут владельцам данной модели своевременно выявить все неисправности и устранить их. Наши рекомендации направлены на продление ресурса машины, сохранение ее надежности, долговечности, высоких технических показателей, заложенных производителем.

Видео:Уаз-469. Установка кпп 711.110 мерседес на ЗМЗ-406Скачать

Видео: Ремонт раздаточной коробки УАЗ 469

Видео, часть 1: Ремонт раздатки УАЗ 469 своими руками

Видео, часть 2: Ремонт раздатки УАЗ 469 (модернизация)

Видео:СВАП мотора Уаз ХАНТЕР - начало! "Раздатка" и КППСкачать

Устройство раздатки на автомобиле УАЗ

Автомобили Ульяновского автозавода ценятся владельцами за надежность и проходимость, способность преодолеть практически любые дорожные условия, и для комфортной и безопасной езды по бездорожью автомобилистам следует хорошо знать устройство и особенности работы раздатки на автомобиле УАЗ.

Видео:Самодельный вездеход Умка. Мосты УАЗ, двигатель ВАЗ инжектор, коробка раздатка.Скачать

Для чего нужна раздатка на внедорожниках

Раздаточная коробка УАЗ и любого другого внедорожника нужна для обеспечения машине возможности эффективно ездить по бездорожью, пересеченной местности и по плохим проселочным дорогам и грунтовкам.

С помощью РК водитель может уменьшить крутящий момент колес во время преодоления особенно сложных участков. Такие действия позволяют существенно снизить уровень пробуксовки даже в самых сложных условиях, в том числе, при застревании в заболоченной местности.

Раздатка УАЗ – функциональное изделие, ценность которого понятная практически всем автовладельцам. Эта деталь:

• повышает проходимость;
• улучшает управляемость транспортного средства;
• увеличивает маневренность;
• делает машину универсальной, способной хорошо показать себя в любом путешествии.

Обычно внедорожник едет на заднем мосту (он ведущий), а на передний крутящий момент от двигателя не передается. Однако, если водителю предстоит преодолеть непростой участок, он может сделать ведущими оба моста.

Устройство раздаточной коробки УАЗ таково, что использовать ее можно только при передвижении на сложных дорогах, по асфальту на двух мостах поездить не удастся, если не хочется платить за ремонт РК.

Видео:Тайна шайбы между КПП и РК УАЗа | ремонт Коробки передач / раздаточной СВОИМИ РУКАМИСкачать

Как работает устройство?

Принципиально работа раздатки достаточно проста. Она в целом нужналишь для подключения/отключения мостов транспортного средства. Посредством межосевого дифференциала возможно изменение крутящего момента и его передача на переднюю и заднюю ось с равномерным или разделенным усилием на разные колеса.

Схематично работу раздатки УАЗ «Буханка» можно изобразить следующим образом:

• От коробки передач к ведущему валу идет вращение, передающееся через шестерни на промежуточный вал. В конструкции раздатки одна из шестерен промежуточного вала заблокирована с ведущим валом, потому вращательный эффект передается сразу.
• На промежуточном валу предусмотрена подвижная шестеренка, передающая вращение на мост автомобиля посредством механизма управления.
• Существует также межосевой дифференциал, который необходим для улучшения передачи и изменения крутящего момента. Он используется для снятия нагрузки при переключении и плавного перехода вращения.

Читайте также: Моторы для работы под водой

Видео:Установка кпп даймос на уаз 469Скачать

Особенности работы раздатки на УАЗе

Раздатка на УАЗ «Буханку» и другие модели Ульяновского завода включает несколько элементов. Она состоит из:

• ведущего вала;
• дифференциала;
• блокировки дифференциала;
• приводов задней/передней оси;
• зубчатой и понижающей передач;

Чтобы управлять раздаткой, в салон автомобиля выводятся специальные рычаги, позволяющие, не выходя на улицу управлять мостами: включить или выключить передний, включить оба одновременно и т. д.

Важным элементом конструкции выступает картер с крышкой, который закрепляется на задней стенке КПП. Для центрирования в устройстве используется шариковый подшипник раздатки УАЗ.

Картер с крышка связываются между собой штифтами и небольшими болтами. За раздаткой размещен механизм ручника. На подшипниках размещены: ведущий, промежуточный валы и валы, необходимые для одновременного привода обоих мостов.

Видео:Раздатка Даймос УАЗ ПАТРИОТ растяжка цепи и ее решениеСкачать

Какая раздатка лучше на УАЗ

Разные УАЗы (модели и годы выпуска) оснащаются различными раздатками. При этом автомобилисты часто спорят, какая лучше: косозубая раздаточная коробка на УАЗ или прямозубая, однорычажная или двухрычажная?

Ульяновский завод преимущественно использует косозубые раздатки, которые из-за большего количества зубов в зацеплении способны передавать больший момент. Что касается прямозубой, то она испытывает на себе только радиальные нагрузки, без осевых, что по идее должно бы обеспечить ей больший срок годности.

Однако на практике они обе хороши.

Видео:УазТех: 2.9 турбодизель с коробкой и раздаткой от SsangYong Musso на УАЗ ХантерСкачать

Обслуживание раздаточной коробки

При постоянной эксплуатации автомобиля, раздатка УАЗа «Патриот» и любой другой модели требует тщательного обслуживания.

Стандартный процесс ухода за деталью включает в себя:

• визуальный осмотр на предмет наличия подтеков смазки в местах, где расположены резиновые уплотнители и прокладки;
• проверка крепежных элементов, которыми РК прикрепляется к КПП и подтягивание болтов крепления карданных валов;
• замена масла в раздатке УАЗ.

Обслуживание автомобиля требует одновременно менять масло в КПП и раздатке УАЗ «Патриот». Периодичность замены определяется самостоятельно с учетом рекомендаций производителя. Вне зависимости от того, какая раздатка на УАЗ установлена, Ульяновский автозавод рекомендует проводить замену масла каждые 35-40 тысяч километров пробега.

При регулярной эксплуатации автомобиля в условиях бездорожья, масло необходимо менять чаще, так как раздатка и вся трансмиссия такого автомобиля испытывает повышенные нагрузки.

Без тщательного обслуживания и ухода, раздатка может выйти из строя, после чего водителю придется заменять РК УАЗ на новую.

Видео:УСТАНОВКА НА ГАЗ 69 ДВИГАТЕЛЯ ДВИГАТЕЛЯ КПП РАЗДАТКИ ПЕРЕХОДНОГО КАРДАНА 18+Скачать

Управление раздаткой на автомобиле УАЗ

Для удобного и эффективного управления раздаткой в салоне предусмотрены рычаги, расположенные справа от водителя:

• Верхний. Используется для включения и выключения ведущего моста. Работает только в двух положениях: в верхнем – включает мост, в нижнем – выключает.
• Нижний. Используется в конструкции, чтобы изменять передачу. Может быть установлен в 1 из 3 разных положений: прямая, нейтральная и пониженная передача.

При эксплуатации раздатки нужно учитывать, что передний мост используется только для эксплуатации машины в сложных условиях проходимости, если нужно преодолеть грязь, снег или песок. На хорошей дороге его использовать нельзя, иначе вам потребуется вскоре покупка новой и установка раздаточной коробки УАЗ.
