Двигатель 409 УАЗ Буханка – конструкция и характерные неисправности

Мотор – сердце автомобиля, а потому именно он должен быть в центре внимания любого автовладельца. Автобус от Ульяновского автозавода оснащается разными силовыми агрегатами, а одним из наиболее популярных является двигатель 409 УАЗ Буханка.

Следовательно, нужно всесторонне его рассмотреть – конструктивные особенности, распространенные неисправности и пр.

Видео:Замена двигателя УАЗ Буханка, ЗМЗ-409 (нюансы, с ГБО, и другие)).Скачать

Версии

Двигатель ЗМЗ 409 УАЗ Буханка создан на основе агрегата 406 и имеет несколько модификаций:

1. ЗМЗ 409.10 – базовый. Отвечает критериям Евро-2.
2. ЗМЗ 40904.10 – аналогичен 409.10. 128 л. с. Отвечает критериям Евро-3.
3. ЗМЗ 40905.10 – аналогичен версии 40904.10. 128 л. с. Отвечает критериям Евро-4.
4. ЗМЗ 4091.10 – дефорсированный 40904.10. 112 л. с. Отвечает стандартам Евро-3.
5. ЗМЗ 40911.10 – аналогичен 4091.10. 112 л. с. Отвечает критериям Евро-4.
6. ЗМЗ 4092.10 – несерийный. 160 л. с.

Видео:УАЗ 3909 "Буханка" с ЗМЗ-409. Отзыв за 10 лет владения.Скачать

Конструкция

Двигатель 409 УАЗ Буханка – это рядный 4-цилиндровый силовой агрегат, оснащенный КМПСУД (управление мотором).

• Объем – 2.6 л.
• Степень сжатия – 9 ед.
• Последовательность функционирования цилиндров – 1/3/4/2.
• Вращение коленвала – вправо.
• Мах крутящий момент – 230 кг-см на 3 900 об./мин.
• Система вентиляции – принудительная, закрытая.
• Система смазки – принудительная, комбинированная.
• Комплекс охлаждения – закрытый, жидкостный, принудительный.
• Масса – 190 кг.
• Объем масла – 7 л.

Видео:ЗМЗ-409 слабая компрессия, УАЗ таблетка (замена деталей по гарантии)Скачать

Компоненты

Блок цилиндров

Блок цилиндров выполнен из чугуна, а между самими цилиндрами предусмотрены каналы для охлаждения. Внизу блока 5 опор коренных подшипников коленвала с крышками, зафиксированные болтами. С торца к блоку прикреплены сальникодержатель и крышка цепи.

Головка блока

ГБЦ 409 УАЗ Буханка отлита из сплава на основе алюминия – по 4 клапана на цилиндр. Привод клапанов реализован через 2 распредвала и гидротолкатели. Использование последних освобождает от регулировки зазоров клапанов.

Сверху ГБЦ находятся опоры распредвалов с алюминиевыми крышками, а снизу – камеры сгорания.

Распределительные валы

Распредвалы чугунные. Смещение кулачков к гидротолкателям составляет 1 мм. Такое решение снижает скорость износа.

Поршни

Они из алюминиевого сплава. В поршнях есть углубления под клапаны, чтобы не допустить удара. На поршне стоят 3 кольца – 1 маслосъемное и 2 компрессионных (чугунных). Верхнее кольцо с покрытием из пористого хрома.

Шатуны

Они кованые, стальные с бронзовыми втулками, впрессованными в верхнюю головку. Нижняя головка укомплектована крышкой. Стержень и головка шатуна располагают отверстиями для охлаждения.

Коленвал

Для его изготовления использован чугун повышенной прочности. Сам вал снабжен 8-ю противовесами, а осевое перемещение предотвращают упорные полукольца. Задний конец коленвала соединен с маховиком.

Видео:Ставим в УАЗ 469, шеснарь от ГАЗели. ЗМЗ 406 вместо УМЗ 451. Руководство к пользованию))Скачать

Неисправности

Основные проблемы двигателя 409 УАЗ Буханка аналогичны тем, что и у мотора 406, ведь их конструкция очень схожа.

Перегрев

Как правило, причиной этого становится забитый радиатор и термостат. Также дело может быть в недостатке антифриза. Если все в норме, нужно искать воздушные пробки.

Гидронатяжитель

Он нередко клинит, что приводит к шуму цепи и выходу из строя башмака. Это оборачивается перескакиванием цепи и даже ее обрывом.

Катушки зажигания

Их выход из строя приводит к неравномерной работе двигателя 409 Буханки на холостом ходу, а также к провалам в тяге. Лечится заменой катушек.

Ест масло

Причина кроется в сальниках клапанов и маслосъемных кольцах. Кроме того, к расходу масла может привести щель в лабиринтном маслоотражателе. Если это произошло, нужно демонтировать крышку и замазать трещины герметиком.

Как правило, это стучат гидрокомпенсаторы. Их замена может потребоваться уже через 50 000 км пробега. Также стук может раздаваться из-за шатунных вкладышей, поршней и прочих компонентов – в этом случае причину нужно искать на станции.

Читайте также: Wyatboat 470п с мотором 30 л с

Глохнет

Тут обычно виновата проводка, регулятор холостого хода либо датчик коленвала.

Троение

Если мотор начинает троить, стоит обратить внимание на катушки зажигания, свечи, а еще замерить компрессию.

Помимо перечисленных выше факторов, владелец УАЗ Буханка с ЗМЗ 409 может столкнуться с низким качеством исполнения электроники автобуса и перебоями в работе различных датчиков.

Тем не менее, несмотря на все недостатки, двигатель получился не таким уж и плохим. Владельцы Таблетки отмечают, что многие неисправности можно предотвратить своевременным обслуживанием.

Видео:Краткий обзор установки ЗМЗ 406-409 на УАЗ 469)Скачать

Технические характеристики ЗМЗ 409 2,7 л/112 – 143 л. с.

Двигатель 409 производителя ЗМЗ рекомендовано использовать для силового приводя тяжелых внедорожников и грузовиков, автобусов и автомобилей с не отключаемым полным приводом. В семействе 409 разработано 5 серийных движков 409.10, 40904, 40905, 4091 и 40911, один внесерийный вариант 4092.

ДВС ЗМЗ 409

Из предыдущих поколений производителя ЗМЗ в двигателе семейства 409 остался исключительно блок цилиндров в качестве заготовки. Кроме того, не изменилась схема двигателя – рядная четверка с ГРМ по схеме DOCH. Перед разработчиками стояла задача добавить крутящий момент и увеличить мощность, с чем они, безусловно, справились еще в базовой версии 409.10.

В таблице приведены технические характеристики ЗМЗ 409:

смешанный цикл 11 л/100 км

болт сцепления – 22 – 38 Нм

крышка подшипника – 100 Нм (коренной) и 70 Нм (шатунный)

Затем были добавлены модификации с незначительными изменениями конструкции и характеристик для обеспечения разных нормативов Евро и адаптации под конкретные автомобиль ГАЗ и УАЗ. Для каждой из них имеется собственный мануал, содержащий, помимо регламента ТО, описание конструкции и параметров ДВС.

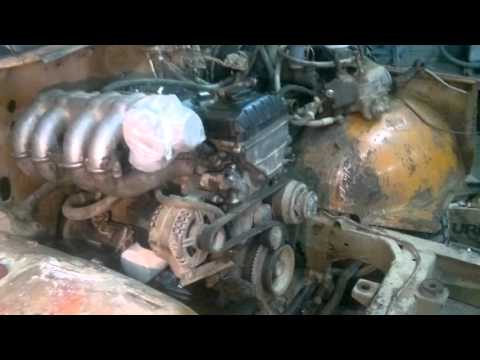

Видео:Установка ЗМЗ 409 на уаз, замена двигателя уаз 3303 на ЗМЗ-409, двс 409 на уаз, инжектор в уаз змзСкачать

Особенности конструкции

Кроме микропроцессорного управления КМПСУД, двигатель ЗМЗ 409 имеет следующие нюансы:

• цилиндры изготовлены в чугунном блоке ;
• крышки подшипников не обладают взаимозаменяемостью, так как подогнаны по месту;
• масляный картер сделан из отдельной детали, что облегчает промывку системы смазки и замену масла;
• ГБЦ имеет оригинальные размеры, от предыдущих серий не подходит;
• распредвалы, не только обеспечивают вертикальное перемещение гидротолкателей, но и вращают их для равномерного износа;
• благодаря гидрокомпенсаторам отпадает необходимость периодической регулировки зазоров клапанов.

Блок цилиндровГБЦ ЗМЗ 409Конструкция двигателя ЗМЗ 409

Производитель рекомендует тюнинг турбированием, так как прочие варианты слишком дорогие и неэффективные. Производить капитальный ремонт можно собственными силами, поскольку в конструкции нет сложных технических решений.

Видео:Всё просто. Заглох на ходу и не заводится УАЗ (ЗМЗ 409)Скачать

Перечень модификаций ДВС

С семейство движков 409 изготовителем включено шесть версий.

Базовый мотор 409.10 под стандарт Евро-2 с характеристиками 143 л. с., степень сжатия 9, крутящий момент 230 Нм. Зажигание модульное с пучком высоковольтных проводов, имеется датчик дроссельной заслонки.

ЗМЗ 409.10

Улучшенная модификация 40904.10 отличается от предыдущего варианта системой зажигания – индивидуальная катушка для каждой свечи, ДПДЗ здесь отсутствует, вместо него использован дроссельный узел для обеспечения Евро-3. Имеется автоматический натяжитель ремня генератора, который в 409.10 не предусмотрен.

ЗМЗ 40904.10

Модификация 40905.10 имеет стандартные характеристики, предназначена для внедорожников Хантер, Патриот и грузовиков Карго, Пикап производителя УАЗ.

ЗМЗ 40905.10

Двигатель 4091.10 считается дефорсированным с нормами безопасности Евро-3. Имеет мощность 112 л. с., устанавливается на Таблетки и Буханки УАЗ 462.

Силовой привод маркировки 40911.10 обладает моментом 219,5 Нм и мощностью 125 л. с. Соответствует регламенту Евро-4, предназначен для полноприводных грузовиков УАЗ с формулой 4х4 (не отключаемая).

ЗМЗ 40911.10

Мотор 4092.10 не вошел в серию, создан специально для автомобилей ГАЗ Волга и УАЗ 3160 (вседорожник полноприводный). Крутящий момент в районе 225 – 235 Нм, мощность около 135 – 138 л. с.

ЗМЗ 4092.10

С завода моторы имели лишь самое необходимое навесное, без ГУРа и прочего. Этим оборудованием их комплектовал уже автопроизводитель на конвейере. В механизме ГРМ используются не одинаковые распредвалы:

• 40904 и 4905 профиль кулачков впускного и выпускного вала одинаковый, приподнимает клапаны на 9 мм;
• 40911 профиль кулачков разный, подъем 8 мм на впуске и 9 мм на выпуске.

Клапанные пружины можно использовать от ВАЗ-2108, так как они взаимозаменяемые на всех моделях ЗМЗ 409.

Видео:как снять змз 409 с уаз буханкаСкачать

Плюсы и минусы

Практически все конструктивные решения, использованные в моторах серии ЗМЗ 409, обладают и плюсами, и минусами. Например, головка блока цилиндров разработана индивидуально:

• обеспечивается высокий ресурс, использована удобная схема с двумя распредвалами для управления 16 клапанами;

Впускной коллектор

Плюсами конструкции 409 являются:

• модернизация впускного тракта и системы газораспределения;
• автоматический натяжитель, который получило навесное оборудование для увеличения ресурса ремня;
• доработанная система охлаждения и смазки;
• наличие вариантов моторов в линейке под Евро-2 – Евро-4.

Выпускной тракт

При необходимости возможна форсировка своими силами и капремонт в гараже, даже без тельфера. Новая металлизированная прокладка с подпружиненными элементами служит дольше асбеста. При необходимости ее можно установить своими руками, соблюдая рекомендованные моменты затяжки.

Видео:установка двс 409 на уазСкачать

Список моделей авто, в которых устанавливался

До 2005 года мотор ЗМЗ 409 устанавливался на ГАЗ Газель следующих модификаций:

• бортовой 5 т грузовик 3302;
• Фермер 33023 грузопассажирский;
• фургон с рамным шасси и цельнометаллическим кузовом 2705;
• микроавтобус 13 местный 3221;
• микроавтобус повышенной комфортности 32213;
• такси маршрутное 322132;
• «Скорая помощь» 32214;
• Соболь 221717, 22171, 22177 (Баргузин) и 2217.

ГАЗ Соболь

Затем договор с автозаводом ГАЗ закончился и не был заключен вновь. Зато ЗМЗ вошел в один холдинг Соллерс вместе с другим автопроизводителем УАЗ. Изначально характеристики двигателя серии 409 полностью удовлетворяли требованиям отечественных внедорожников, ими стали комплектовать автомобили УАЗ:

• до 2005 года вездеходы 31512, 31514, 31519;
• 3159 Барс (удлиненная версия);
• 3162 Симбир (удлиненная модификация);
• с 2005 года внедорожник Патриот;
• с 2008 года грузопассажирская версия Pickup;
• 452 фургон «Буханка», скорая помощь «Таблетка», 10 местный автобус, двухместный грузовик, трехосный автобус и седельный тягач;
• 3741 фургон цельнометаллический;
• 2206 микроавтобус полноприводный;
• 3909 Фермер.

УАЗ Хантер

Сразу после вхождения ЗМЗ в холдинг руководство стало наращивать объемы производства.

Видео:УАЗ "БУХАНКА" СНЯТИЕ ГБЦ 409 ДВИГАТЕЛЬ (ПОДРОБНЫЙ РАЗБОР).Скачать

Регламент обслуживания ЗМЗ 409 2,7 л/112 – 143 л. с.

В связи с особенностью конструкции двигатель ЗМЗ 409 необходимо обслуживать в следующие временные интервалы или после пробега:

• 6 месяцев/10000 км – замена моторного масла и масляного фильтра;
• 1 год/20000 пробега – ревизия вентиляции картера, аккумулятора и свечей, ремней навесного оборудования и цепей ГРМ;
• 1,5 года/30000 км – осмотр выпускного коллектора на прогар, замена топливного и воздушного фильтра;
• 2 года/40000 пробега – замена антифриза и осмотр шлангов, приборов системы охлаждения.

Вентиляция картера в режиме ХХ

Конструкторами разработано устройство ДВС для обеспечения ресурса цепного ГРМ привода 100000 км пробега. Однако рекомендуется менять цепи в комплекте с роликами и натяжителями раньше – на рубеже 90 тысяч км.

Видео:Какой двигатель выбрать, 405, 406, 409 или 100 -сотку?Скачать

Обзор неисправностей и способы их ремонта

За счет выемки в верхней плоскости поршня мотор ЗМЗ 409 не гнет клапана, даже при перескоке и порыве цепи ГРМ. Кроме присущих всем рядным двигателям с верхним расположением распредвалов поломок, имеет несколько незначительных «болезней»:

Все остальные неисправности описаны в руководстве вместе с пошаговыми фото для самостоятельного ремонта. Двигатель имеет оценку пользователей +3, то есть не доставляет особых проблем между капремонтами.

Ремонт ЗМЗ 409

Видео:УАЗ 469 с двигателем 1UZ V8 280ЛС на оценку часть 1Скачать

Варианты тюнинга мотора

Создан двигатель ЗМЗ 409 преимущественно для внедорожников с характерными эксплуатационными режимами – тяговитость необходима на малых оборотах для повышения проходимости транспортного средства, поэтому тюнинг путем установки широкофазных распредвалов здесь абсолютно бесполезен.

Следует использовать следующую схему:

• доработка ГБЦ – шлифовка каналов, форсунки 440СС;
• улучшение впускного тракта – турбина Garret 17, соответствующий ей впускной коллектор и охладитель воздуха – интеркуллер;
• модернизация выпускного тракта – прямоточный 63 мм выхлоп с обязательной настройкой.

Тюнинг ЗМЗ 409

Подобный тюнинг способен повысить крутящий момент в нижнем диапазоне оборотов и мощность силового привода.

Таким образом, в 2001 году производитель ЗМЗ выпустил очередное семейство моторов 409 для грузовиков и внедорожников. В него вошли модификации 409.10, 40904.10, 40905.10, 4091.10 и 40911.10. Исключительно для ГАЗ Волга вне серии разработан ДВС 4092.10 мощностью 160 л. с.
