Ударная дробилка с вертикальным валом это

В течение многих лет компания «ДробТехМаш» занимается производством и техническим обслуживанием ударных дробилок с вертикальным валом, которые создаются по современной технологии и соответствуют мировому уровню. Наши инженерные разработки позволили сделать эту дробилки действительно надежной, высокопроизводительной и предельно недорогой. Самые новые модели дробильных установок этого типа снижает производственную себестоимость готового материала до минимального уровня и отличается при этом более высокой устойчивостью рабочих элементов.

В процессе эксплуатации вертикальный вал дробилки обеспечивает более высокую эффективность дробления. Именно такая установка обладает всеми необходимыми функциональными особенностями, которые нужны для мелкого и крупного измельчения. Конструкция устройства является очень простой, поэтому гарантирует надежную работу с возможностями оперативного устранения неполадок.

Основные технические параметры, которыми отличается дробилка с вертикальным валом, позволяют применять установку для эффективной реализации новейших технологий дробления, которые используются сегодня в мире. Для мелкого дробления руд этот комплекс является практически незаменимым. Кроме того, такие дробилки хорошо зарекомендовали себя в процессе обработки цемента, наждака, бокситового шамота, клинкера боксита, стеклянного сырья. Тем не менее, чаще всего дробилка вертикальная применяется для производства искусственного песка и щебня.

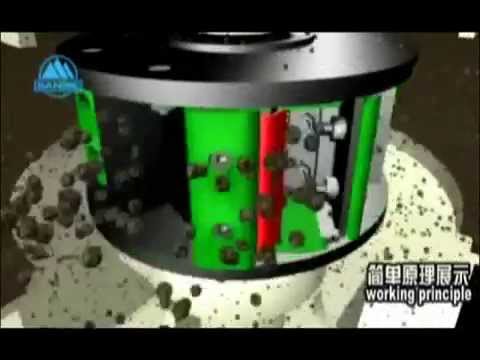

Работа установки основана на вертикальной подачи исходного материала для загрузки в цилиндрическую емкость с радиальными перегородками, которые вращаются по вертикали и создают центробежную силу, измельчая таким образом материал путем соударения. Внутри камены куски камня или другого материала хаотично сталкиваются, поэтому эффективность дробления считается очень высокой.

Если сравнивать этот метод дробления с другими, то стоит указать на сохранение естественных структурных границ измельчаемых кусочков, которое достигается при использовании вертикальной дробилки. Благодаря этому можно получать щебень правильной кубовидной формы, высокопрочный песок и другие строительные материалы, которые обладают отменными физическими свойствами. Дробилка вертикального типа отличается небольшим износом и очень недорогой эксплуатацией. На ее работоспособность и состояние основных элементов конструкции практически не влияет уровень содержания влаги в исходном материале. Кроме того, все изнашиваемые детали можно легко заменить без потери производительности установки.

Приобрести дробильный комплекс, который прослужит вам максимально долго, можно в компании «ДробТехМаш». Наша спецтехника соответствует наивысшим стандартам качества. И убедиться в этом сможет каждый, кто обратится к консультантам компании.

Видео:Дробилка с вертикальным ударным валомСкачать

Ударные дробилки Barmac серии B

Видео:Ударная дробилка с вертикальным валом VSI6X для обработки песка речной породыСкачать

Ударная дробилка с вертикальным валом (VSI)

Конечный продукт высокого качества

Превосходная кубическая форма

Увеличение коэффициента технической готовности

Сокращение длительности перерывов для технического обслуживания и увеличение срока службы.

Удобство монтажа и технического обслуживания

Минимальные требования к фундаменту, доступны подъемные инструменты для проведения технического обслуживания и смотровой люк для доступа к ротору.

Безопасность

Комплект специальных инструментов для технического обслуживания ротора и подъема верхней части корпуса дробилки

Ударные дробилки Barmac® с вертикальным валом (VSI) были первыми вертикальными ударными дробилками в мире. Первая дробилка Barmac® с вертикальным валом (VSI) была разработана в Новой Зеландии более 40 лет назад. На данный момент дробилки с вертикальным валом (VSI) применяются в тысячах комплексов дробления по всему миру.

Дробилки Barmac® VSI значительно изменились за прошедшие годы, однако их фирменное преимущество — получение конечного продукта точной формы — осталось неизменным.

В дополнение к стационарным дробилкам, представленным на этой странице, некоторые модели дробилок VSI также доступны в мобильном или передвижном исполнении.

Секрет эффективности дробилок с вертикальным валом Barmac® серии B™ заключается в уникальности процесса дробления. В отличие от большинства дробилок, использующих металлические элементы для дробления породы, дробилка Barmac® серии В™ измельчает материал по принципу взаимного соударения частиц.

Читайте также: Уплотнение вала в емкости

Такой принцип самодробления обеспечивает минимальную себестоимость тонны производимой продукции в сравнении с остальными технологиями ударного дробления. При этом доказано, что принцип дробления «камень о камень» позволяет получать конечный продукт точной и однородной формы.

В дробилках Barmac® серии B™ VSI материал питания сначала попадает на ротор, где он разгоняется до окружной скорости 80 м/с, а затем поступает в дробильную камеру. Помимо этого, материал может каскадно подаваться в дробильную камеру в обход ротора.

Функция каскадной подачи позволяет оператору оптимизировать производительность и энергопотребление, а также регулировать крупность и форму продукта согласно текущим требованиям.

• Возможность управления крупностью продукта
• Тонкая настройка крупности продукта с помощью каскадной технологии
• Удобство монтажа и технического обслуживания

Конструкция ударных дробилок с вертикальным валом Barmac® серии B™ обеспечивает долгий срок службы изнашиваемых частей и высокий уровень эксплуатационной готовности, сокращая время на замену элементов.

Длительность технического обслуживания значительно сокращается благодаря быстрому доступу к частям ротора через смотровой люк. Лифтер крышки и консоль для обслуживания ротора устраняют потребность в использовании дополнительного крана в процессе планового технического обслуживания, упрощая сервисное обслуживание внутренних элементов и ускоряя замену ротора.

• Сокращение затрат, связанных с износом, за счет принципа дробления «камень о камень»
• Запасные и изнашиваемые части Metso для бесперебойной работы

Ударные дробилки с вертикальным валом Barmac® серии B™ VSI могут быть оснащены металлическими отбойными кольцами по запросу.

В этом решении кольцо камеры дробления по технологии «камень о камень» заменяется отбойным кольцом.

Использование отбойных колец улучшает коэффициент измельчения и позволяет получить более качественный конечный продукт. Недостатком такого решения является незначительное повышение затрат вследствие износа, связанных с необходимостью периодической замены отбойных колец.

Видео:Ударно-центробежная дробилка Sanme VSI4000Скачать

Технические характеристики ударных дробилок с вертикальным валом Barmac® серии B™

Видео:ударная дробилка с вертикальным валом vsi5x1145Скачать

Выбор и применение ударных дробилок с вертикальным валом Barmac® серии B™

Корректный выбор и использование дробилки Barmac® VSI требует понимания соответствующих экономических и специфических для области применения факторов. Оптимальный размер дробилки зависит от требуемых объемов производства. При использовании исполнения по принципу дробления «камень о камень» и исполнения с отбойным кольцом дробилка производит конечный продукт, немного отличающийся от получаемого при обычном компрессионном дроблении третьей и четвертой стадии.

Дробилки Barmac® VSI позволяют получать нерудные материалы кубической формы, которые хорошо подходят для производства бетона, асфальта и смесей для дорожных оснований. Они также могут применяться для тонкого дробления, особенно для абразивных материалов, ввиду отсутствия механических ограничений, характерных для компрессионных дробилок при малой величине разгрузочной щели.

При надлежащем применении принцип дробления «камень о камень» обеспечивает самые низкие затраты на износ на тонну по сравнению с любым другим способом ударного дробления. В большинстве случаев дробилки Barmac® VSI применяются на последней стадии любого участка дробления. Именно на этой стадии технологического процесса производится дробление конечного продукта, будь то при производстве нерудных материалов точной формы, искусственного песка, материала питания для мельниц или при раскрытии или отделении конкретного минерального сырья от основной породы.

Производство нерудных материалов

Дробилки Barmac® серии B™ VSI часто используются на различных карьерах, поскольку позволяют производить высококачественные нерудные материалы кубической формы, которые соответствуют всем основным строительным требованиям. Дробилки Barmac® VSI особенно успешно применяются при производстве дорожного основания, мелкого дорожного покрытия, нерудных материалов для изготовления бетона и асфальта. В подобных областях применения дробилки Barmac® VSI можно устанавливать в открытом и замкнутом контуре, в зависимости от типов нерудных материалов и требований к характеристикам.

Читайте также: Туннель гребного вала это

Производство искусственного песка

Возможности получения конечного продукта точной формы и приема материала питания с мелкими фракциями делают дробилки Barmac® серии B™ VSI превосходным решением для производства искусственного песка. Принцип самодробления породы обеспечивает низкие операционные затраты. При необходимости дополнительного уменьшения крупности или работы с крупным материалом питания дробилка может быть оснащена металлическими отбойными кольцами. Скорость работы дробилок Barmac® VSI регулируется, поэтому при необходимости они также могут производить очень тонкий конечный продукт.

Переработка нерудных полезных ископаемых

Благодаря таким характеристикам, как контролируемая сортировка продукта, избирательное дробление, низкие производственные затраты и возможность производить тонкодисперсный продукт, дробилки Barmac® VSI позволяют оптимизировать производительность большинства предприятий по переработке нерудных полезных ископаемых.

В данном секторе дробилки Barmac® VSI приобрели популярность как рентабельное оборудование для тонкого дробления абразивных материалов.

Например, предприятия по добыче алмазов отмечают, что использование дробилок Barmac® VSI упрощает высвобождение алмазов из породы. Также набирает популярность цементный клинкер мелкого дробления, производимый дробилками Barmac® VSI, поскольку дробилки VSI успешно доказали свою эффективность в качестве рентабельного оборудования для предварительного измельчения.

Переработка металлических полезных ископаемых

При переработке металлических полезных ископаемых высокопроизводительные дробилки Barmac® VSI, способные производить тонкодисперсный продукт, например для питания мельниц, агломерации или кучного выщелачивания, являются оптимальным решением и могут заменить дорогостоящее и неэффективное оборудование для дробления и измельчения.

Добавление дробилки Barmac® VSI к существующему участку обеспечит значительную экономию на предприятии, стремящемся увеличить объемы производства без замены существующего производственного оборудования участка измельчения.

Оборудование для переработки отходов

Дробилки Barmac® VSI по производительности могут превзойти многое другое оборудование для переработки отходов. Они подходят для переработки отходов нерудных материалов или отходов, полученных в процессе сноса зданий, шлака или даже стекла и других отходов, подлежащих переработке и последующей реализации.

Мобильная и передвижная версии

Ударные дробилки с вертикальным валом Barmac® серии B™ также доступны в самоходном и передвижном исполнении, что открывает новые возможности для бизнеса строительным подрядчикам, операторам карьеров, предприятиям в области вторичной переработки и переработки полезных ископаемых. В дополнение к удобству перемещения передвижные и самоходные дробилки Barmac® серии B™ VSI обладают такими преимуществами, как гибкая регулировка технологического процесса, снижение потребности в транспортировке материала, сокращение численности требуемого персонала и соответствие строгим экологическим стандартам.

Видео:ударная дробилка с вертикальным валом vsi5x1145Скачать

Центробежно-ударные дробилки

Дробилки вертикально-ударного производства LIMING – современные высокоэффективные дробилки центробежно-ударного действия, которые позволяют с высокой эффективностью дробить, измельчать, гранулировать рудные и нерудные материалы.

При создании ударно-центробежной дробилки применены самые последние достижения европейских производителей, также собственные запатентованные технологии. Этот вид дробилок высокоэффективен в производстве заполнителей из любого вида пород: изверженных, осадочных и метаморфических, любой прочности и крепости (от доломита до кварцита).

Видео:Как работает роторная дробилка с вертикальным валом TEREX V 2050. Какой материал на выходе.Скачать

Сферы применения вертикально-ударных дробилок

1. Карьеры и гравийные заводы, дорожно-строительные предприятия

• Производство строительного щебня с содержанием кубовидных зерен не менее 90% по фракциям 3–5 мм, 5–10 мм, 10–15 мм.
• Производство материала дорожного основания.
• Производство строительного песка.
• Додрабливание некондиционного материала (уменьшение лещадности и удлинения).
• Дифференцированное дробление с целью удаления примесей (лигнита, песчаника, глины и т.п.) из исходного материала.

2. Переработка вторичного сырья

• Переработка стеклотары и т.п. в стекольный песок.
• Переработка керамики.

• Повышения содержания мелочи в питании мельниц (для увеличения их эффективности).
• Выделение руд для кучного выщелачивания (для увеличения коэффициента извлечения).
• Отделение твердых включений (например, драгоценных камней) из более мягкой матрицы.

• Дробление цементного клинкера для наибольшего уменьшения крупности перед помолом.

• Дробление высоко-абразивных промышленных минералов (например, плавленого глинозема, карбида кремния, двуокиси циркония, малахита, кальцинированного боксита и т.п.). При наименьшем соотношении «стоимость – тонна» обеспечивается прекрасная форма мелких частиц до микронного диапазона и минимальное содержание посторонних примесей.

• Дробление шлака и других отходов.
• Измельчение кокса.
• Производство дегазатора.

Читайте также: Ремонт карданного вала хендай санта фе

Видео:Центробежные дробилки, дробилки с вертикальным роторомСкачать

Характеристики центробежных дробилок

1. Улучшенное качество конечного продукта

Ударная дробилка с вертикальным валом очень эффективна в сфере производства качественного кубовидного щебня и отсевов для всевозможных отраслей в строительстве и производстве дорожного покрытия. В основе системы вертикально-ударных дробилок VSI лежит ударный метод дробления, где частицы начального материала разгоняются центробежными силами при помощи ротора (импеллера). Высокая кинетическая энергия разлетающихся частиц обеспечивает их разрушение при ударе о статичную поверхность. Сам процесс дробления происходит под воздействием удара, стирания и разрушения по слабым точкам спайности.

Футеровка дробилки может быть выполнена в виде брони (разрушение «камень о металл») или же как самофутеровка материала (разрушение «камень о камень»). Оригинальная разработка дробления «камень о камень» произвела революцию в ударном дроблении, используемом в мире при переработке нерудных и рудных материалов, тогда в этом случае не броня, а дробимый материал защищает от абразивного износа ротор и отбойные плиты. Следовательно, повышается срок эксплуатации металлических деталей дробилки.

3. Каскадный режим питания

В ударно-центробежных дробилках VSI возможен каскадный режим питания, задача которого подавать второй, дозированный поток материала в дробильную камеру для роста в ней плотности зоны дробления, улучшая при этом передачу энергии от частицы к частице. Система разрешает практически сразу осуществлять внешнюю регулировку соотношения потоков в каскаде и скорость подачи питания в период работы дробилки, для точного управления данными конечного продукта и его гранулометрическим составом. Задача такого регулирования заключается в максимальном увеличении производительности и КПД дробилки для данной задачи дробления и режима работы дробилки.

4. Уникальная система смазки

В комплект поставки входит насосная станция смазки, включающая два насоса по 0,31 кВт (основная и аварийная система). В обычном режиме работает только один насос. Второй насос начинает работать, когда давление и сила тока не достигают номинального значения. В случае если первый насос работает неисправно, второй запускается автоматически. Система смазки имеет контроль расхода и температуры масла, автоматическую систему охлаждения и нагрева масла. Может устанавливаться дистанционно.

5. Эргономичный дизайн и высокая ремонтопригодность

Подъемник крыши разработан для обеспечения быстрого и простого доступа к внутренним компонентам дробилки. Это позволяет выполнять быструю замену ротора и изношенных частей, уменьшить время простоя и увеличить эксплуатационную готовность дробилки. Простая и надежная система подъемника разрешает одному человеку выполнять подъем крыши, вместе со стрелой обслуживания ротора ликвидирует потребность использования внешнего крана. Малые габариты (по высоте) позволяют установить дробилку в тесных производственных помещениях.

Применение высококачественных комплектующих: подшипники TIMKEN и SKF, гидравлические приводы KOBE (Япония).

7. Широкая сфера применения

Возможность перерабатывать влагонасыщенные и липкие материалы. Установлено, что в отдельных случаях, благотворно оказывает большое влияние на процесс дробления, так как материал с такими свойствами более быстро и качественно формирует защитный слой на поверхности износа. Отсутствуют требования к работе «под завалом».
