Угловой редуктор для триммера ремонт

Регулярно используя мотокосу, ее владелец может заметить повышение температуры редуктора либо возникновение в нем новых нехарактерных звуков, которых раньше не было слышно. Эти признаки сообщают, что механизм требует смазки. Если их проигнорировать, через некоторое время появятся новые, более существенные проблемы. Так, без смазки шестерни изнашиваются гораздо быстрее и вскоре требуют замены. В некоторых случаях деталь заклинивает при работе. Стоит понимать, что поврежденный передаточный механизм может нанести ущерб и другим деталям конструкции. Провести ремонт редуктора триммера, а также смазать деталь вполне осуществимо своими руками, если знать, как правильно выполняются такие процедуры, а также иметь нужный инструмент и материалы.

Видео:Как разобрать редуктор китайского триммераСкачать

Устройство и принцип действия триммерного редуктора

Редуктор — это устройство для передачи вращения на режущую часть от вала двигателя. Второе его предназначение – преобразование угловой скорости вращения выходного вала в более низкие или в более высокие обороты. В первом случае устройство называется «демультипликатор» и используется на триммерах с мощными двигателями, во втором – «мультипликатор» и устанавливается на маломощных инструментах. Редуктор всегда размещается в нижней части штанги бензиновых и электрических кос разных марок, будь то «Чемпион», Huter или другой бренд.

Устройство редуктора выглядит следующим образом. Основные детали – это вал-шестерня (для передачи движения от мотора) и зубчатое колесо, установленное на ведомый вал (для вращения режущего блока). Чтобы снизить силу трения во время движения, на опорные точки валов размещаются подшипники качения. Они защищаются специальными шайбами, позволяющими сохранить смазку и предотвратить проникновение грязи внутрь посадочного места. Все детали помещены в дюралевый корпус со специальным технологическим отверстием для ввода смазки. Оно необходимо, чтобы не приходилось постоянно разбирать узел для выполнения смазывания.

Таким образом, в конструкцию редуктора в зависимости от модели и бренда, выпустившего технику (например, Sterwins, «Прораб»), входит несколько шестерней, сцепленных между собой зубьями для передачи вращения и движущихся с высокой скоростью. Из-за значительного трения они сильно греются.

Важно! При отсутствии или недостатке смазки происходит перегрев шестерней с последующей их поломкой, после чего возникает необходимость замены поврежденных элементов. Чтобы избежать таких неприятных последствий, необходимо вовремя использовать смазку и обрабатывать ею передаточный узел.

Видео:ремонт углового редуктора,для триммера на трактор.Скачать

Особенности разных видов редукторов

Производители электро- и бензокос устанавливают на свою технику различные модели редукторов. Обычно они отличаются друг от друга формой и габаритами посадочного места, которое выполняется в виде круга (популярный диаметр – 24, 25,5 и 26мм), квадрата или звездочки.

Еще одно отличие редукторов российских, китайских и европейских марок – типы передач. Они бывают конические, червячные, спироидные, комбинированные, волновые, планетарные, цилиндрические. Обычно на бензокосах используются червячные редукторы.

Видео:Ремонт редуктора триммера.Скачать

Типичные неисправности – причины и устранение

При интенсивной эксплуатации редуктор может повредиться. Большинство неисправностей этого узла являются типовыми для разных марок триммеров и устраняются одинаково.

1. Сильный нагрев передаточного узла. Причин две – новые не притершиеся шестерни либо смазка: несоответствующая, низкого качества или вовсе отсутствует. Если проблема в смазочном материале, его следует заменить другим. А новые шестеренки должны пройти обкатку в течение короткого времени без существенных нагрузок и с перерывами, чтобы детали успевали остывать.
2. Вал заедает во время движения, появились стук и люфт. Такие признаки сообщают об износе подшипников. Необходимо разобрать редуктор и установить новую деталь. Разрушение подшипника вызывается плохой смазкой или ее отсутствием, а также повышенной нагрузкой триммера или попаданием металлических предметов в его посадочное гнездо, что происходит из-за поврежденного пыльника. Чтобы снять и установить новый подшипник, потребуется специальный съемник или молоток с деревянным бруском. Бить нужно осторожно, чтобы не испортить посадочное гнездо. Предварительный его нагрев допускается только в самых сложных случаях.
3. При косьбе редуктор болтается или слетает со штанги. Это значит — поврежден его корпус, необходимо установить новую деталь. Если дефекты незначительны, можно металлическим хомутом стянуть место разлома.
4. Если передаточный механизм не держится на штанге, это означает, что стыковочное место изношено. Нужно заменить штангу новой или подмотать крепление изолентой, если оно повреждено частично.
5. Нож на валу не вращается либо останавливается при возрастающей нагрузке. Причина — в износе одной из шестерней или зубьев. Необходимо поменять изношенные детали на новые.

Большинство неисправностей редуктора владелец триммера может устранить самостоятельно. Необходимо лишь иметь подходящий инструмент, запасные детали (рекомендуется использовать оригинальные — для конкретной модели мотокосы), а также знать, как разобрать редуктор, чтобы поменять поврежденный элемент на новый.

Видео:Болтается редуктор на штанге мотокосы. Устранение проблемы!!!Скачать

Алгоритм смазывания редуктора

Чтобы смазать передаточный механизм редуктора, разбирать узел нет необходимости — для этого в верхней части корпуса предусмотрено специальное отверстие. Помимо шестерней, необходимо тщательно смазать такие элементы, как подшипниковый узел. Износ его уплотненных стенок приводит к тому, что смазка выходит из посадочного места и начинается вибрация техники. Данная проблема актуальна для китайских триммеров. Решением станет замена «родных» подшипников на высококачественные детали. Также смазке подлежит маховик – при эксплуатации деталь покрыта фрагментами травы, создающими дополнительное сопротивление при косьбе.

Важно! Смазывать необходимо и собачку катушки стартера, так как при запуске она касается пазов на маховике. Это приводит к ее износу, а также к появлению механохимической коррозии из-за того, что детали выполнены из различных материалов (маховик – алюминий, собачка – сталь).

Твердая смазка или масло помещаются внутрь через отверстие, защищенное винтом. При этом выполняют следующие действия:

1. корпус редуктора старательно вычищают от загрязнений, особенно рядом с заглушкой, чтобы исключить попадание мусора внутрь узла;
2. в комплекте с мотокосой поставляется специальное приспособление, им извлекают пробку;

3. из тюбика или с помощью шприца вводят в отверстие смазку, плавно проворачивая режущий узел, чтобы вещество равномерно распределялось по зубьям шестерней;

4. возвращают на прежнее место пробку.

Совет! Если возникнет необходимость разобрать редуктор, следует удалить старую смазку из корпуса, с поверхности вала и шестеренок, а затем нанести новую. В разобранном виде очень удобно смазывать детали твердыми веществами.

Смазывание редуктора в обязательном порядке проводят ежегодно, а при интенсивной эксплуатации выполнять эту процедуру следует через каждые 20 часов работы инструмента. Если же появляются признаки поломки, обработать составом места смазки следует в самое ближайшее время.

Видео:бензокоса (ремонт углового редуктора)Скачать

Правила выбора смазки

Многие компании, производящие садовый инструмент, например, Stihl и Husqvarna, самостоятельно выпускают смазку для своих изделий. В этом случае рекомендуется использовать именно такую продукцию — она лучшим образом уменьшает износ техники. Если же для триммера недоступна оригинальная смазка, при выборе состава стоит учитывать несколько факторов:

• качество продукции бренда, выпускающего смазывающий материал;
• вязкость состава — на этот параметр влияет вращающий момент вала;
• адгезия к поверхности составляющих узла;
• расход смазывающего покрытия — нужно принять во внимание температуру воздуха, тип и объем проводимых работ.

Совет! При затруднении в выборе смазочного материала лучше приобрести универсальный состав. Обычно он содержит ряд дополнительных компонентов, защищающих редуктор и продлевающих срок его службы.

По консистенции смазки могут быть жидкими и полужидкими, с содержанием различных добавок и присадок, а также пластичными и твердыми. Пластичные являются самыми распространенными, а твердые представляют собой их первоначальное состояние. Наиболее популярными по составу считаются:

• графитовые смазки, уменьшающие трение и улучшающие движение шестерней;
• литиевые составы, обладающие высокими антикоррозийными свойствами и добавками, снижающими износ металла;
• универсальные вещества, содержащие минеральные масла и добавки, повышающие эксплуатационные свойства редуктора.

К самым распространенным смазочным материалам относятся: Литол-24, Champion EP-0, Азмол 158, а также состав производства фирмы «Штиль».

Видео:Как обслужить верхний редуктор китайской бензокосыСкачать

Разборка и замена редуктора

Из-за различных типов передач, формы и размера посадочного места взаимозаменяемость редукторов возможна в редких случаях. Поэтому, приобретая новую деталь, следует учитывать модель старого узла и марку триммера. В том случае, если все-таки нужно использовать неоригинальное устройство, необходимо выбирать его с учетом следующих нюансов:

• диаметр штанги (обычно 24,5 или 26 мм);
• форму посадочного места и диаметр (чаще всего – 8 мм);
• способ фиксации защиты.

Если перечисленные параметры одинаковы, старый редуктор допускается заменить подходящей неоригинальной деталью. А чтобы осуществить замену, нужно снять редуктор со штанги и разобрать. Для этого потребуется ослабить расположенные под конструкцией стяжные болты и снять пару штопорных колец с помощью круглогубцев, а затем удалить подшипники с ведомого и ведущего валов, используя для этого специальный съемник. А чтобы собрать механизм, нужно в обратном порядке установить снятые детали.

Совет! При отсутствии съемника подшипники можно бережно выбить с помощью молотка и деревянного бруска. Удары нужно наносить осторожно, чтобы не повредить посадочное место. Однако прикипевшие детали провернуть невозможно, поэтому для извлечения их нужно прогреть с помощью строительного фена (температура равна 600°С).

Сборка редуктора проводится проще, чем разборка. Части конструкции устанавливаются на свое место с помощью легких ударов молотка. Когда устройство собрано, нужно убедиться, что ведомый вал свободно проворачивается, если привести его в движение рукою.

Видео:ремонт редуктора косы штиль fs55Скачать

Профилактика поломок

Чтобы избежать поломок и проведения последующего дорогостоящего ремонта, рекомендуется соблюдать ряд простых правил по эксплуатации триммера и обслуживанию редуктора.

1. Смазывать данный садовый инструмент нужно сразу после приобретения — перед началом эксплуатации. Обычно производитель (например, «Интерскол» или Huter) наносит лишь малое количество смазочного материала, которого достаточно только для проведения обкатки.
2. По окончанию сезона или перед длительным хранением триммера следует разобрать редуктор, проверить состояние подшипников и шестерней, смазать узел.
3. Требуется добавлять смазку после того, как инструмент отработает от двадцати до сорока часов. При интенсивных нагрузках это время сокращается до двадцати часов.
4. Менять смазку на новую необходимо при ремонте конструкции или перед началом сезона.
5. Когда редуктор перегревается или издает сильный шум, нужно проверить наличие смазки. Если она присутствует в достаточном количестве, рекомендуется заменить ее полностью на другую.

Итак, провести ремонт и смазку редуктора мотокосы можно самостоятельно в домашних условиях. Добавление смазочного материала не составит труда, подробное описание этого процесса и рекомендации по выбору подходящего вещества можно найти в инструкции по эксплуатации инструмента или на видео, которых в Интернете представлено множество. Большинство поломок редукторов являются типовыми для триммеров разных марок, устранить их довольно легко, если знать правильный порядок действий. А чтобы избежать их появления, достаточно соблюдать простые правила эксплуатации и проводить своевременное обслуживание редуктора триммера.

Видео:Разборка и ремонт верхнего редуктора мотокосы триммераСкачать

Самые лучшие бензокосы

Триммер Husqvarna 128R на Яндекс Маркете

Триммер Makita EBH341U на Яндекс Маркете

Триммер Huter GGT-2500S на Яндекс Маркете

Видео:Как разобрать редуктор триммера видеоСкачать

Как разобрать редуктор триммера

Видео:#Мотокоса. По инструкции подшипники редуктора мототримера смазать нельзя. Дорабатываем и смазываемСкачать

Как разобрать, смазать, заменить или провести ремонт редуктора триммера своими руками — ТехноЭксперт

Ремонт и смазка редуктора триммера

При нередком, насыщенном использовании мотокосы редуктор может начать нагреваться либо издавать несвойственные для его обычной работы звуки, к примеру, скрежет. Как снять часто возникает необходимость сменить в триммере если заменить леску на нож.

Это свидетельствует о том, что механизм нужно смазать. Если этого не сделать впору, то возникнут более суровые препядствия (к примеру, стремительно износятся шестерни и пригодится их поменять), прямо до заклинивания. Как поменять леску в триммере .

Если заменить леску на нож с несколькими “лепестками”. С передаточным механизмом появляются также и другие поломки.

Ремонт и смазку редуктора можно выполнить без помощи других — для этого необходимо просто ознакомиться с особенностями проведения данных работ и запастись некими доступными инструментами.

Устройство редуктора триммера

Редуктор триммера – это узел, который передает вращательное движение вала мотора ножику или леске. Он размещен на нижнем конце штанги мотокосы. Передаточный узел также предназначен для снижения оборотов двигателя триммера.

Механизм состоит в зависимости от модели мотокосы из нескольких шестерен, вращающихся с большой скоростью. В результате этого они нагреваются из-за сильного трения.

Если смазки недостаточно, либо ее вообще нет, то процесс приводит к сильному перегреву и выходу из строя деталей, и, соответственно, необходимости проводить сложный ремонт. Как заменить карбюратор на триммере эхо srm-22 ges.

Чтобы этого не происходило, следует вовремя смазывать передаточный узел. Разобранный редуктор представлен на фотографии ниже.

Редукторы современных триммеров разных моделей от различных производителей отличаются друг от друга конструкцией и размером посадочного места. Оно бывает:

Наиболее распространенные диаметры круглых посадочных мест – это 24, 25,5 и 26 мм.

Мотокосы оснащают редукторами с разными типами передач:

• коническими;
• червячными;
• спироидными;
• цилиндрическими;
• планетарными;
• волновыми;
• комбинированными.

Вал привода и редуктор – это сильно нагружаемые узлы триммера, которые в значительной степени подвержены износу. ответ на вопрос как заменить леску в триммере как намотать леску на катушку.

Между ними движение передается из-за сцепления зубьев шестерней, расположенных под разными углами друг к другу. Эффективно зубчатая передача работает только в том случае, если отсутствуют механические повреждения.

При этом механизм не должен перегреваться, иначе может произойти его заклинивание.

Основные неисправности редуктора и способы их устранения

С редуктором электрического или бензинового триммера случаются различные поломки. Как отремонтировать стартер на триммере своими руками. Как разобрать и собрать стартер, намотать пружину и заменить шнур.

Наиболее частые из них представлены в таблице далее. как самому намотать режущий корд на катушку как заменить леску в триммере champion. Как поменять леску в триммере . Чем можно заменить корд, а поменяв леску на диск.

Там же можно найти причины их возникновения и методы устранения.

Подшипники разрушаются из-за применения неподходящей смазки либо по причине ее отсутствия. Также их повреждение вызывают тяжелые условия эксплуатации мотокосы и попадание посторонних частиц материала (например, поломанных металлических зубьев механических передач) из-за того, что целостность пыльников нарушена.

Чтобы снять подшипник, нужно разобрать редуктор и воспользоваться специальным съемником. Если его нет, то можно попробовать это сделать молотком с наставкой.

В этом случае работать следует аккуратно, чтобы не повредить посадочное место. Использовать метод предварительного нагрева для съемки подшипника при этом не рекомендуется.

Читайте также: Редуктора для кран балок а 400

Связано это с тем, что металл может потерять требуемые эксплуатационные характеристики.

Если нож перестает вращаться под нагрузкой или вовсе стоит на месте, то это сопровождается нехарактерным звуком.

Большинство неполадок редуктора легко можно устранить своими руками. Заменяемые детали рекомендуется приобретать «родные», предназначенные для используемой модели мотокосы.

Смазка редуктора триммера

Смазывание шестерен необходимо производить регулярно в соответствии с рекомендациями, изложенными в эксплуатационной инструкции используемой модели. Делать это нужно также, если:

• были установлены новые шестерни;
• от редуктора исходят нетипичные звуки во время работы триммера;
• ножи тяжело вращаются.

Кроме редуктора регулярно смазывать необходимо также вал триммера. как заменить леску в триммере champion t266 как намотать леску на косильную головку. Как заменить леску на триммере etr300 видео! Это является нормой правильного ухода за устройством.

При постоянном использовании триммера его передаточный механизм испытывает нагрузку от налипшей на ножи травы, грязи или из-за изменения крутящего момента. Смазочный материал нужно выбирать качественный, чтобы продлить срок службы редуктора.

Разборка и ремонт нижнего редуктора мотокосы, триммера

Разборка и ремонт нижнего редуктора мотокосы, триммера Интернет-магазин запчастей для садовой техники.

Дикий вой при работе бензокосы,замена подшипника разгонной муфты (в народе,- верхнего редуктора)

А также смотрим мой плейлист ремонта бензопил на моём .

Используемые виды смазки

При выборе смазки необходимо учитывать такие факторы:

• степень адгезии состава с металлом узла;
• бренд продукции;
• расход смазочного материала передаточным механизмом.

Известные производители, например, Stihl, Husqvarna и прочие, кроме триммеров, выпускают и смазку к ним. Такая продукция не только уменьшает износ, но также защищает металл шестерен от коррозии. Как поменять нож на триммере (в т.ч. инструкция). То можно заменить нож на. Поэтому для мотокос от этих брендов лучше использовать их же смазочную продукцию.

Если используемый для смазывания состав обладает хорошей адгезией, то он практически не выдавливается из редуктора через зазоры.

У разных моделей смазка расходуется по-разному. Как заменить карбюратор на триммере эхо srm-22 ges, замена муфты при удлинении колец. Как заменить леску на триммере ставр.

Это определяется в значительной степени интенсивностью использования мотокосы и нагревом передаточного механизма.

Считается, что смазочного материала достаточно, если температура редуктора при работе не превышает 40°С.

По консистенции смазочные материалы для триммера могут быть:

По составу востребованными являются следующие виды смазок:

• графитовые, значительно снижающие трение, вследствие чего вращение шестерней улучшается;
• литиевые, являющиеся еще и отличным антикоррозийным составом, насыщенные повышающими износостойкость металла добавками без вредных веществ;
• универсальные, содержащие минеральные масла высокой степени очистки и улучшающие эксплуатационные характеристики компоненты.

Примером подходящих смазок являются: Champion EP-0, Gear Grease OREGON, Олео-Мас, Азмол 158, Литол -24. Также следует обращать внимание на советы производителей по этому вопросу и использовать предлагаемые ими материалы. Купить их можно в специализированных торговых точках.

Смазка Champion EP-0 универсальная 120 гр

Алгоритм самостоятельного смазывания редуктора

Для проведения смазывания передаточного механизма его предварительная разборка не нужна. В устройство уже заложено специальное отверстие для этих целей (оно показано на фото ниже). Кроме шестерен при проведении смазки нужно уделить внимание таким элементам механизма:

• подшипниковому узлу;
• маховику и собачке катушки стартера.

Отверстие для введения смазки

Заливать масло либо вносить твердую смазку следует через тавотницу, закрытую винтом. При этом выполняют действия в следующей последовательности:

• очищают от грязи и налипшей травы корпус редуктора, особенно тщательно участок вокруг заглушки, чтобы мусор не попал внутрь механизма;
• с помощью соответствующего инструмента (часто он идет в комплекте с триммером) выкручивают пробку;
• в открытое технологическое отверстие выбранный смазочный материал вводят из тюбика, либо используя шприц, как показано на фотографии далее;
• вкручивают пробку на место.

Смазывание передаточного механизма

При внесении смазки нужно вращать нож, чтобы она равномерно распределялась по зубьям движущихся шестерней.

Если по какой-либо причине редуктор нужно разобрать, то старый смазочный материал необходимо полностью удалить со всей поверхности зубчатых передач и корпуса, вала, а только потом использовать новый.

замена лески на мотокосе. Как заменить леску в триммере как намотать леску на. Как поменять леску в триммере . Как правильно заменить если заменить леску на нож с.

Разобранный механизм удобно смазывать твердыми составами.

Весь процесс смазки редуктора продемонстрирован в видеоролике:

Смазывать передаточный узел требуется минимум один раз в течение года, но рекомендуется это делать через каждые 20 часов интенсивного использования мотокосы. Если появятся первые признаки неисправностей с механизмом, то внести смазочный материал нужно как можно быстрее.

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

• ослабляют стяжные болты, расположенные под передаточным механизмом;
• используя круглогубцы, снимают два штопорных кольца;
• применяя съемник, стягивают подшипники с ведомого и ведущего валов;
• затем собирают механизм, в обратном порядке устанавливая все запчасти.

Разобранный передаточный механизм показан на фотографии ниже.

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Как заменить леску на как быстро заменить леску на триммере видео как правильно. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

• диаметр штанги (данный параметр часто составляет 25,4 либо 26 мм);
• параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
• вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость.

Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги.

Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Видео:Люфт редуктора бензокосыСкачать

Редуктор для триммера: чем смазать, понижающий, нижний, неисправности, способы устранения

Редуктор для триммера предназначен для передачи крутящего момента между валами инструмента, расположенными под различным углом. В исправном состоянии узел работает бесшумно, но при износе элементов начинает шуметь и перегреваться. Длительная эксплуатация такого агрегата приводит к полному разрушению шестерен и корпуса.

Устройство

Редуктор триммера включает в себя 2 вала — первый имеет привод от двигателя, а другой используется для вращения режущего лезвия мотокосы или лески электротриммера.

Конические шестерни выполнены как единое целое с валом, но встречаются версии с установкой отдельной детали на шлицевом соединении. Выпускаются модели с различным углом расположения зубьев, который зависит от компоновочной схемы инструмента.

Встречаются модификации редукторов с червячными, планетарными или смешанными (многоступенчатыми) передачами.

Валы устанавливаются на подшипниках качения, которые закрываются защитными шайбами. Детали обеспечивают сохранение смазочного материала и предотвращают попадание грязи на рабочие дорожки. Подшипники установлены в корпусе редуктора, изготовленном из алюминиевого сплава. Узел разъемный, состоит из 2 симметричных половин, которые соединяются между собой винтами. Для обеспечения герметичности стыка используется отдельная прокладка либо герметик.

Нижний редуктор для триммера устанавливается на инструмент через посадочное гнездо. Встречается несколько разновидностей стыка, различающихся по форме.

Наибольшее распространение получили круглые посадочные места, имеющие диаметр 24 или 26 мм.

Встречаются модификации инструмента с квадратным или многогранным стыком элементов. Передача крутящего момента осуществляется через шлицевое соединение.

Основные неисправности и способы устранения

Распространенные поломки узла:

1. Заедания валов при работе, появление стуков или осевых перемещений валов. Причиной поломки является износ подшипников качения, которые требуется заменить новыми.
2. Отделение редуктора с направляющей штанги инструмента в процессе работы. Дефект проявляется при износе посадочного гнезда или при растрескивании корпуса. Ремонт заключается в замене поломанных деталей. Допускается временная фиксация узла при помощи стяжных хомутов.
3. При установке редуктора на штангу имеется зазор, который не обеспечивает фиксации. В качестве временной меры можно компенсировать щель путем намотки изоляционной ленты на штангу. Впоследствии придется или заменить изношенные детали, или приобрести новый инструмент.
4. Понижающий редуктор для триммера при работе испытывает повышенные нагрузки и нагрев. Перегрев узла возникает при недостаточном количестве смазки или ее низком качестве. Также явление встречается в момент притирки новых шестерен.
5. Отсутствует вращение выходного вала, либо наблюдаются остановки рабочего инструмента под нагрузкой. При этом возможно появление скрежета. Подобный дефект возникает при срезании или износе зубьев на шестернях. Для восстановления работоспособности необходимо установить новые элементы.

Чем смазать редуктор триммера

Следует регулярно смазывать редуктор триммера, придерживаясь рекомендаций производителя инструмента. При этом рекомендуется наносить антифрикционное вещество и на приводной вал, расположенный в штанге. Смазка вводится в полость картера редуктора через специальное отверстие, закрываемое резьбовой пробкой. Предварительно следует очистить узел от грязи. При проведении ремонта и замене шестерен или подшипников требуется удалить остатки старого масла и внести новое.

Типы смазок для редукторов разделяются по консистенции:

• жидкая или полужидкая;
• пластичная;
• твердая.

Также характеристики смазки зависят от базовой основы:

1. Графитная, содержит в себе комплекс присадок, снижающих риск появления задиров. Имеет твердую или пластичную консистенцию.
2. Литиевая, дополнительно снижающая коррозию элементов. Относится к категории пластичных.
3. Универсальная, состоящая из минерального масла и комплекса присадок. Относится к разряду жидких или полужидких смазок.

Наибольшее распространение получили смазки Литол-24, Champion EP-0, Gear Grease Oregon, а также их аналоги, изготовленные другими производителями. Список рекомендованных смазок и их параметры указываются в инструкции по ремонту и обслуживанию триммера.

Видео:Ремонт редуктора мотокосы. Замена шестерней редуктораСкачать

Как Разобрать Редуктор На Триммере

Считается, что универсальной смазки для редуктора триммера не существует, но это не совершенно так. По сути подходящим смазочным составом будет тот, в каком находятся последующие составляющие:

Время от времени, в разгар насыщенных работ по скашиванию травостоя, ваш триммер начинает издавать противные, скрежещущие звуки. Это сетует на отсутствие смазки редуктор – более активно нагруженный узел устройства. А скоро за этими «предупреждениями» может последовать и заклинивание привода

Какую смазку следует использовать для редуктора триммера?

В процессе работы механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травы (иногда – с грязью), динамическими, ударными нагрузками вследствие постоянно изменяющегося крутящего момента. Смазка для редуктора триммера должна в полной мере учитывать эти особенности, поэтому подбор марки должен быть строго индивидуальным.

В расчёт принимаются следующие факторы:

1. Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки
2. Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
3. Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
4. Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

• Что Означают Цифры На Цепи Бензопилы
• Какой Бензин Заливать В Бензопилу Partner
• Обзор Газонокосилки Al-Ko Classic 3.82 Se.
• Бензиновая Газонокосилка L 5300s
• Косилка Роторная Кр 2 1м
• Что Лучше Штиль Или Эхо Бензокоса
• Сколько Нужно Масла В Бензин Для Бензопилы
• Бензокоса Husqvarna 128r Регулировка Карбюратора

Как разобрать редуктор мотокосы.бензокосы.бензотримера

Как разобрать редуктор от мотокосы.бензокосы.бензотримера.

Расход смазочного материала зависит также от температуры, при которой он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки достаточно.

• Stihl Fs 38 Разборка И Сборка
• Можно Ли Торцовочной Пилой Пилить Вдоль
• Как Правильно Заводить Бензопилу Stihl 180
• Как Снять Карбюратор С Китайской Бензопилы
• Бензиновая Газонокосилка Mtd Optima 42 Pb
• Как Выбрать Торцовочную Пилу С Протяжкой

Считается, что универсальной смазки для редуктора триммера не существует, однако это не совсем так. На самом деле подходящим смазочным составом будет тот, в котором присутствуют следующие компоненты:

• Противоизносные добавки, в составе которых отсутствует токсичный свинец;
• Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
• Только минеральные (неорганические!) масла, с высокой степенью очистки.

Упомянутым требованиям в полной мере отвечают литиевые смазки Gear Grease OREGON или Champion EP-0, отечественные композиции Олео-Мас, Литол.24, либо Азмол 158, а также те, что рекомендуются производителем конкретной модели триммера.

Как смазывать редуктор триммера?

В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,52 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.

Читайте также: Как ставится редуктор газ 53

После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 1015 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.

Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. И только потом наносить новую смазку. После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.

Trend Источник: https://evdiral.ru/kak-razobrat-reduktor-na-trimmere/

Видео:Ремонт Нижнего Редуктора от Тримера SturmСкачать

Как Разобрать Верхний Редуктор Триммера

Ремонт и смазка редуктора триммераПри нередком, насыщенном использовании мотокосы редуктор может начать нагреваться либо издавать несвойственные для его обычной работы звуки, к примеру, скрежет. Это свидетельствует о том, что механизм нужно смазать. Триммеры и бензопилы редуктор триммера триммера штиль видео как разобрать редуктор. Как правильно смазать редуктор триммера? Как разобрать редуктор верхний редуктор. Если этого не сделать впору, то возникнут более суровые препядствия (к примеру, стремительно износятся шестерни и пригодится их поменять), прямо до заклинивания. С передаточным механизмом появляются также и другие поломки. Ремонт и смазку редуктора можно выполнить без помощи других — для этого необходимо просто ознакомиться с особенностями проведения данных работ и запастись некими доступными инструментами.

Разборка и ремонт верхнего редуктора мотокосы триммера

Разборка и ремонт верхнего редуктора мотокосы (триммера) Интернет-магазин запчастей для садовой техники.

Верхний и нижний редуктор триммера

о редукторах на триммерах, нижний редуктор и верхний редуктор (колокол), о том как понять чем они отлич.

Видео:Разборка и ремонт нижнего редуктора мотокосы, триммераСкачать

Ремонт редуктора триммера, его смазка и замена своими руками

Регулярно используя мотокосу, ее владелец может заметить повышение температуры редуктора либо возникновение в нем новых нехарактерных звуков, которых раньше не было слышно. Эти признаки сообщают, что механизм требует смазки. Если их проигнорировать, через некоторое время появятся новые, более существенные проблемы.

Так, без смазки шестерни изнашиваются гораздо быстрее и вскоре требуют замены. В некоторых случаях деталь заклинивает при работе. Стоит понимать, что поврежденный передаточный механизм может нанести ущерб и другим деталям конструкции.

Провести ремонт редуктора триммера, а также смазать деталь вполне осуществимо своими руками, если знать, как правильно выполняются такие процедуры, а также иметь нужный инструмент и материалы.

Редуктор — это устройство для передачи вращения на режущую часть от вала двигателя. Второе его предназначение – преобразование угловой скорости вращения выходного вала в более низкие или в более высокие обороты.

В первом случае устройство называется «демультипликатор» и используется на триммерах с мощными двигателями, во втором – «мультипликатор» и устанавливается на маломощных инструментах.

Редуктор всегда размещается в нижней части штанги бензиновых и электрических кос разных марок, будь то «Чемпион», Huter или другой бренд.

Устройство редуктора выглядит следующим образом. Основные детали – это вал-шестерня (для передачи движения от мотора) и зубчатое колесо, установленное на ведомый вал (для вращения режущего блока). Чтобы снизить силу трения во время движения, на опорные точки валов размещаются подшипники качения.

Они защищаются специальными шайбами, позволяющими сохранить смазку и предотвратить проникновение грязи внутрь посадочного места. Все детали помещены в дюралевый корпус со специальным технологическим отверстием для ввода смазки.

Оно необходимо, чтобы не приходилось постоянно разбирать узел для выполнения смазывания.

Таким образом, в конструкцию редуктора в зависимости от модели и бренда, выпустившего технику (например, Sterwins, «Прораб»), входит несколько шестерней, сцепленных между собой зубьями для передачи вращения и движущихся с высокой скоростью. Из-за значительного трения они сильно греются.

Важно! При отсутствии или недостатке смазки происходит перегрев шестерней с последующей их поломкой, после чего возникает необходимость замены поврежденных элементов. Чтобы избежать таких неприятных последствий, необходимо вовремя использовать смазку и обрабатывать ею передаточный узел.

Особенности разных видов редукторов

Производители электро- и бензокос устанавливают на свою технику различные модели редукторов. Обычно они отличаются друг от друга формой и габаритами посадочного места, которое выполняется в виде круга (популярный диаметр – 24, 25,5 и 26мм), квадрата или звездочки.

Еще одно отличие редукторов российских, китайских и европейских марок – типы передач. Они бывают конические, червячные, спироидные, комбинированные, волновые, планетарные, цилиндрические. Обычно на бензокосах используются червячные редукторы.

Типичные неисправности – причины и устранение

При интенсивной эксплуатации редуктор может повредиться. Большинство неисправностей этого узла являются типовыми для разных марок триммеров и устраняются одинаково.

1. Сильный нагрев передаточного узла. Причин две – новые не притершиеся шестерни либо смазка: несоответствующая, низкого качества или вовсе отсутствует. Если проблема в смазочном материале, его следует заменить другим. А новые шестеренки должны пройти обкатку в течение короткого времени без существенных нагрузок и с перерывами, чтобы детали успевали остывать.
2. Вал заедает во время движения, появились стук и люфт. Такие признаки сообщают об износе подшипников. Необходимо разобрать редуктор и установить новую деталь. Разрушение подшипника вызывается плохой смазкой или ее отсутствием, а также повышенной нагрузкой триммера или попаданием металлических предметов в его посадочное гнездо, что происходит из-за поврежденного пыльника. Чтобы снять и установить новый подшипник, потребуется специальный съемник или молоток с деревянным бруском. Бить нужно осторожно, чтобы не испортить посадочное гнездо. Предварительный его нагрев допускается только в самых сложных случаях.
3. При косьбе редуктор болтается или слетает со штанги. Это значит — поврежден его корпус, необходимо установить новую деталь. Если дефекты незначительны, можно металлическим хомутом стянуть место разлома.
4. Если передаточный механизм не держится на штанге, это означает, что стыковочное место изношено. Нужно заменить штангу новой или подмотать крепление изолентой, если оно повреждено частично.
5. Нож на валу не вращается либо останавливается при возрастающей нагрузке. Причина — в износе одной из шестерней или зубьев. Необходимо поменять изношенные детали на новые.

Большинство неисправностей редуктора владелец триммера может устранить самостоятельно. Необходимо лишь иметь подходящий инструмент, запасные детали (рекомендуется использовать оригинальные — для конкретной модели мотокосы), а также знать, как разобрать редуктор, чтобы поменять поврежденный элемент на новый.

Алгоритм смазывания редуктора

Чтобы смазать передаточный механизм редуктора, разбирать узел нет необходимости — для этого в верхней части корпуса предусмотрено специальное отверстие. Помимо шестерней, необходимо тщательно смазать такие элементы, как подшипниковый узел.

Износ его уплотненных стенок приводит к тому, что смазка выходит из посадочного места и начинается вибрация техники. Данная проблема актуальна для китайских триммеров. Решением станет замена «родных» подшипников на высококачественные детали.

Также смазке подлежит маховик – при эксплуатации деталь покрыта фрагментами травы, создающими дополнительное сопротивление при косьбе.

Важно! Смазывать необходимо и собачку катушки стартера, так как при запуске она касается пазов на маховике. Это приводит к ее износу, а также к появлению механохимической коррозии из-за того, что детали выполнены из различных материалов (маховик – алюминий, собачка – сталь).

Твердая смазка или масло помещаются внутрь через отверстие, защищенное винтом. При этом выполняют следующие действия:

1. корпус редуктора старательно вычищают от загрязнений, особенно рядом с заглушкой, чтобы исключить попадание мусора внутрь узла;
2. в комплекте с мотокосой поставляется специальное приспособление, им извлекают пробку;
3. из тюбика или с помощью шприца вводят в отверстие смазку, плавно проворачивая режущий узел, чтобы вещество равномерно распределялось по зубьям шестерней;
4. возвращают на прежнее место пробку.

Совет! Если возникнет необходимость разобрать редуктор, следует удалить старую смазку из корпуса, с поверхности вала и шестеренок, а затем нанести новую. В разобранном виде очень удобно смазывать детали твердыми веществами.

Смазывание редуктора в обязательном порядке проводят ежегодно, а при интенсивной эксплуатации выполнять эту процедуру следует через каждые 20 часов работы инструмента. Если же появляются признаки поломки, обработать составом места смазки следует в самое ближайшее время.

Правила выбора смазки

Многие компании, производящие садовый инструмент, например, Stihl и Husqvarna, самостоятельно выпускают смазку для своих изделий. В этом случае рекомендуется использовать именно такую продукцию — она лучшим образом уменьшает износ техники. Если же для триммера недоступна оригинальная смазка, при выборе состава стоит учитывать несколько факторов:

• качество продукции бренда, выпускающего смазывающий материал;
• вязкость состава — на этот параметр влияет вращающий момент вала;
• адгезия к поверхности составляющих узла;
• расход смазывающего покрытия — нужно принять во внимание температуру воздуха, тип и объем проводимых работ.

Совет! При затруднении в выборе смазочного материала лучше приобрести универсальный состав. Обычно он содержит ряд дополнительных компонентов, защищающих редуктор и продлевающих срок его службы.

По консистенции смазки могут быть жидкими и полужидкими, с содержанием различных добавок и присадок, а также пластичными и твердыми. Пластичные являются самыми распространенными, а твердые представляют собой их первоначальное состояние. Наиболее популярными по составу считаются:

• графитовые смазки, уменьшающие трение и улучшающие движение шестерней;
• литиевые составы, обладающие высокими антикоррозийными свойствами и добавками, снижающими износ металла;
• универсальные вещества, содержащие минеральные масла и добавки, повышающие эксплуатационные свойства редуктора.

К самым распространенным смазочным материалам относятся: Литол-24, Champion EP-0, Азмол 158, а также состав производства фирмы «Штиль».

Разборка и замена редуктора

Из-за различных типов передач, формы и размера посадочного места взаимозаменяемость редукторов возможна в редких случаях. Поэтому, приобретая новую деталь, следует учитывать модель старого узла и марку триммера. В том случае, если все-таки нужно использовать неоригинальное устройство, необходимо выбирать его с учетом следующих нюансов:

• диаметр штанги (обычно 24,5 или 26 мм);
• форму посадочного места и диаметр (чаще всего – 8 мм);
• способ фиксации защиты.

Если перечисленные параметры одинаковы, старый редуктор допускается заменить подходящей неоригинальной деталью. А чтобы осуществить замену, нужно снять редуктор со штанги и разобрать. Для этого потребуется ослабить расположенные под конструкцией стяжные болты и снять пару штопорных колец с помощью круглогубцев, а затем удалить подшипники с ведомого и ведущего валов, используя для этого специальный съемник. А чтобы собрать механизм, нужно в обратном порядке установить снятые детали.

Совет! При отсутствии съемника подшипники можно бережно выбить с помощью молотка и деревянного бруска. Удары нужно наносить осторожно, чтобы не повредить посадочное место. Однако прикипевшие детали провернуть невозможно, поэтому для извлечения их нужно прогреть с помощью строительного фена (температура равна 600°С).

Сборка редуктора проводится проще, чем разборка. Части конструкции устанавливаются на свое место с помощью легких ударов молотка. Когда устройство собрано, нужно убедиться, что ведомый вал свободно проворачивается, если привести его в движение рукою.

Профилактика поломок

Чтобы избежать поломок и проведения последующего дорогостоящего ремонта, рекомендуется соблюдать ряд простых правил по эксплуатации триммера и обслуживанию редуктора.

1. Смазывать данный садовый инструмент нужно сразу после приобретения — перед началом эксплуатации. Обычно производитель (например, «Интерскол» или Huter) наносит лишь малое количество смазочного материала, которого достаточно только для проведения обкатки.
2. По окончанию сезона или перед длительным хранением триммера следует разобрать редуктор, проверить состояние подшипников и шестерней, смазать узел.
3. Требуется добавлять смазку после того, как инструмент отработает от двадцати до сорока часов. При интенсивных нагрузках это время сокращается до двадцати часов.
4. Менять смазку на новую необходимо при ремонте конструкции или перед началом сезона.
5. Когда редуктор перегревается или издает сильный шум, нужно проверить наличие смазки. Если она присутствует в достаточном количестве, рекомендуется заменить ее полностью на другую.

Итак, провести ремонт и смазку редуктора мотокосы можно самостоятельно в домашних условиях.

Добавление смазочного материала не составит труда, подробное описание этого процесса и рекомендации по выбору подходящего вещества можно найти в инструкции по эксплуатации инструмента или на видео, которых в Интернете представлено множество.

Большинство поломок редукторов являются типовыми для триммеров разных марок, устранить их довольно легко, если знать правильный порядок действий. А чтобы избежать их появления, достаточно соблюдать простые правила эксплуатации и проводить своевременное обслуживание редуктора триммера.

Самые лучшие бензокосы

Триммер Husqvarna 128R на Яндекс Маркете

Триммер Makita EBH341U на Яндекс Маркете

Триммер Huter GGT-2500S на Яндекс Маркете

Триммер Carver Promo PBC-33 на Яндекс Маркете

Триммер PATRIOT PT 3355 на Яндекс Маркете

Видео:Разборка чашки верхнего редуктора косы, тримера РемПростСкачать

Как разобрать смазать заменить или провести ремонт редуктора триммера своими руками

Правильное техническое обслуживание – залог продолжительной и надежной работы инструмента. Примитивные операции по уходу включают своевременную смазку редуктора и очистку фильтра триммера. И чем смазывать редуктор триммера, должен знать каждый пользователь. Очистка производится в несколько этапов:

• После снятия кожуха извлекается элемент.
• Далее он промывается бензином и высушивается (естественным путем).
• Место под фильтр очищается от остатков масла и пыли.
• Проверяют штангу на предмет вращения во время работы.

Можно ли смазать редуктор триммера солидолом, если нет других средств? Нет, для продолжительной службы производители техники рекомендуют использовать специализированные смазки. Некоторые изготовители разрабатывают средства по уходу, которые адаптированны непосредственно под фирменный инструмент. Для смазки рабочих пар необходимо лишь открутить пробку и залить жидкость в емкость.

В первую очередь, профилактика производится сразу после покупки. Это связанно с тем, что многие производители закладывают минимальное количество смазки, которой хватит лишь на время обкатки.

Если триммер используется в домашних условиях (объем работ небольшой), достаточно будет добавить смазку в начале и в конце сезона.

В тяжелых условиях работы редуктор бензинового триммера необходимо смазывать каждые 20-50 часов работы. Показателями к срочному проведению профилактики являются повышенный шум узла и перегрев. В случае обнаружения недостатка смазки ее следует полностью заменить.

Зачастую производители выпускают многофункциональную автохимию. Это означает, что смазка для бензиновых редукторов подойдет также для обработки шлангов и передач любой садовой техники и узлов, которые работают под высокими нагрузками.

Редуктор – это механическое устройство, которое предназначено для передачи крутящего момента от двигателя к режущему оборудованию. Располагается в нижней части триммера.

Читайте также: Мясорубка тефаль le hachoir 1500 запчасти редуктор

Непосредственно перед профилактическими работами следует снять электрический колпачок (или штекер со свечи). Запрещается переворачивать триммер во избежание утечки топлива. Для замены смазки следует разобрать прибор.

Процесс разборки состоит из следующих шагов:

1. Выкручивается боковой винт.
2. Если отсутствуют следы смазки, то ее следует добавить (3-4 грамма).
3. Далее передача прокручивается вручную. Это делается для равномерности распределения материала по шестерням.

Операция проводится несколько раз. Узел должен плотно заполниться смазкой. В конце операции винт устанавливается на место и плотно затягивается.

Для смазки редуктора триммера необходимо очистить пробку и место вокруг нее от загрязнений, после чего выкрутить ее. Бензокоса укладывается на левый бок. Вращая зубчатое зацепление, одновременно добавляется и смазка в корпус редуктора до его заполнения.

Как правильно выбрать смазку

Во время работы узлы механизма нагружаются контактными усилиями на зубья, реакциями сопротивления при попадании мусора, а также динамическими и ударными нагрузками. В зависимости от особенностей нагрузки, следует выбирать, чем смазывать редуктор триммера.

При подборе следует учитывать такие факторы:

• бренд производителя;
• вязкость смазки (подбор данного параметра зависит от вращающего момента вала);
• адгезия к поверхности деталей узла;
• интенсивность потребления смазки (следует учитывать температуру окружающей среды, вид и объем работ).

При отсутствии необходимого смазочного материала можно воспользоваться универсальным. Последний должен содержать некоторые компоненты:

• противоизносные добавки (без токсичного свинца);
• минеральные масла высокой степени очистки (неорганические);
• твердые смазки с графитом или дисульфидом молибдена.

Разновидности смазывающих составов

Для ухода за узлами механизма применяются смазки разной консистенции:

• Полужидкие. Такие составы содержат разнообразные присадки и добавки.
• Пластичные. Являются самым универсальным вариантом. Чаще всего применяются для зубчатых и винтовых передач.
• Твердые. Пластинчатые суспензии в первоначальном состоянии.

Специальный редукторный состав относится к полужидкой системе.

Популярной является смазка для триммера “Штиль”. Благодаря специальному составу и компонентам, значительно снижается износ и повышается устойчивость к коррозии. Основными свойствами смазки данной марки являются:

• устойчивость к окислению;
• высокая проникающая способность;
• устойчивость к высоким температурам;
• высокая адгезия.

Смазка “Штиль” подходит для кусторезов и триммеров, а также для всех трансмиссий с закрытым корпусом.

Неисправности и способы устранения

1. Сильный (или быстрый) нагрев. Основная причина – отсутствие смазки. При обнаружении такой неисправности следует добавить смазывающий материал и обкатать инструмент в щадящем режиме.
2. Повышенная вибрация, пошатывание редуктора.

Причина – механическое повреждение. Устраняется путем стягивания корпуса или его замены.

Присутствие стука, люфта или заедания при вращении вала. Причины неисправности – разрушение подшипника, повреждение пыльника.

Для предотвращения появления таких дефектов следует смазывать редуктор триммера. Чем и с какой частотой производить смазку – указано в инструкции от производителя.

Заклинивание ножа триммера при высоких нагрузках. Причина – износ зубьев.

Устранить данную неполадку невозможно. Требуется полная замена механизма.

Места смазки триммера

Для бесперебойной работы и долговечности механизма следует производить тщательный осмотр и уход. Важным моментом является смазка движущихся частей. В большинстве случаев таковыми являются:

• место от перехода от двигателей на прямой вал;
• стык прямого вала с гибким;
• переход вала с посадочной головкой;
• редуктор.

Популярной среди пользователей является многоцелевая водостойкая смазка “Литол-24”. Интервал рабочих температур – от -40 до +120 градусов. Данная смазка применяется в узлах трения и эффективна при повышенных температурах.

Свойства триммерной смазки

В производстве смазки применяются особые вещества, которые должны отвечать экологическим нормам и стандартам. После выработки они разлагаются, не причиняя при этом вреда окружающей среде.

Консистенция материала изначально имеет повышенный уровень вязкости, а в процессе работы данный параметр уменьшается. Такой фактор обеспечивает полное проникновение и надежную защиту рабочих пар в условиях нагрева.

Длительное использование и бесперебойная работа обеспечиваются своевременным и правильным уходом. Для осуществления операций по уходу используются различные материалы.

Известные производители осуществляют разработку собственных брендовых продуктов по уходу. К таким относятся: смазка для триммеров “Хускварна”, “Чемпион”, “Макита” и другие.

В редуктор бензинового триммера смазка добавляется через каждых 8-10 рабочих часов.

Отзывы пользователей о смазочных материалах

Специалисты советуют применять только оригинальные материалы, характеристики которых отвечают требованиям производителя. Если таковые отсутствуют, следует уточнить, чем смазывать редуктор триммера.

Опытные пользователи не советуют применять солидол, потому как данный материал не подходит по температурным и скоростным характеристикам узла, а также по консистенции.

Также приведенный материал не обладает противоизносными свойствами.

Диапазон рабочих температур солидола – от минус 40 до +65 градусов, но даже при таких параметрах в процессе нагрева плотность материала увеличивается, а сама смазка становится грубой. При экстренной необходимости обработать инструмент можно использовать “Литол-24”.

Обслуживание бензинового триммера

Большинство мотокос и триммеров имеют в своей конструкции гибкий вал. Его состояние необходимо проверять минимум 1 раз на 50 рабочих часов. Чтобы произвести данную операцию, нужно снять наконечник штанги, вытащить вал и осмотреть его, затем смазать.

Для ухода за валом подойдут недорогие материалы, сложнее подобрать их для редуктора триммера. Чем смазывать данный механизм – зависит от фирмы-производителя инструмента. Лучше всего задействовать материалы, которые содержат дисульфид молибдена. Последний обеспечивает сглаживание и заполнение трещин на рабочей поверхности, поэтому особенно ценится среди пользователей.

Важно: использование большого количества смазки с высокой плотностью приводит к перегреву механизма, повышенному трению рабочих пар и расходу топлива. Поэтому к процессу подбора материалов и профилактики следует относиться ответственно.

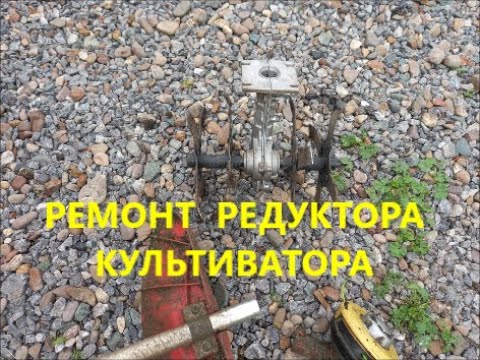

Видео:НАСАДКА КУЛЬТИВАТОР ДЛЯ ТРИММЕРА. РЕМОНТ РЕДУКТОРА.Скачать

Как разобрать, смазать, заменить или провести ремонт редуктора триммера своими руками

Редуктор триммера (редуктор бензокосы, редуктор мотокосы) – это механическое устройство, расположенное в нижней части триммера (бензокосы или мотокосы) и предназначенное для передачи крутящего момента от двигателя к режущему оборудованию под углом 30°, обеспечивая работу режущего оборудования в горизонтальной плоскости (параллельно поверхности земли), а также снижая угловую скорость и повышая крутящий момент выходного вала в соотношении 1:1,40 (например, если двигатель работает на 12 тыс. об/мин., то нож будет вращаться со скоростью 8,6 тыс. об/мин).

Возможные неисправности редуктора триммера, редуктора бензокосы, редуктора мотокосы

1. Неисправность — редуктор триммера сильно греется.
   Неисправность редуктора бензокосы и редуктора мотокосы такая же как у триммера.
   Причины неисправности — отсутствие смазки в редукторе, неподходящая смазка или необкатанность нового редуктора (когда детали ещё не притёрлись).

Ремонт триммера своими руками — добавить смазку в редуктор триммера, заменить смазку или обкатать триммер в щадящем режиме (выработать три бачка топлива при небольших нагрузках и с периодическими остановками для естественного охлаждения). ПриватБанк в Кременчуге.
Неисправность триммера — стук, люфт и заедание при вращении вала редуктора триммера, редуктора мотокосы или редуктора бензокосы.

Причины неисправности — разрушение одного из подшипников в редукторе триммера из-за отсутствия смазки в редукторе, не соответствующей смазки, жёстких условий эксплуатации триммера, повреждения пыльников на подшипниках при их установке.
Ремонт триммера своими руками — заказать у дилера подшипники и заменить их (там стоят два или три закрытых подшипника) – подробнее см.

ниже «Как разобрать редуктор триммера / редуктор бензокосы / редуктор мотокосы».
Неисправность триммера — редуктор шатается или слетает с трубы триммера.
Причины неисправности — механическое повреждение корпуса редуктора – например, если откололся кусок корпуса при сильном ударе ножом о тяжелый металл или камень (или если повредить корпус редуктора, например, молотком при ремонте).

Ремонт триммера своими руками — заменить корпус редуктора. Или, если откололся небольшой кусок, изготовить металлический хомут, стягивающий место разлома.
Ремонт бензокосы своими руками аналогичен ремонту триммера.
Неисправность триммера — редуктор на трубе не зажимается. Как показывает практика, совсем редуктор не слетает с трубы, но теоретически — он может слететь с трубы вместе с вращающимся ножом.

Неисправность бензокосы аналогична триммеру.
Причины неисправности триммера — износ посадочного места редуктора на трубе (истёрся алюминий трубы под редуктором).
Ремонт триммера своими руками — подмотать матерчатую изоленту на трубу под редуктор или заменить трубу.

Как разобрать редуктор триммера

Для того, чтобы разобрать редуктор триммера, надо.

• Снять редуктор с трубы, ослабив под редуктором два стяжных болта.
• Вымыть редуктор щёткой, например, в бензине без масла и просушить.
• Круглогубцами свести концы стопорного кольца и вынуть его.
• Таким же образом извлечь и второе стопорное кольцо.
• Затем надо сильно нагреть корпус редуктора триммера, редуктора мотокосы или редуктора бензокосы промышленным (техническим) феном при температуре выходящего воздуха в 600°С.
• После чего сильными ударами деревянного бруска по верхней части корпуса редуктора, выбить ведомый вал с подшипником и шестерней (сначала стоит попробовать выбить подшипники без нагрева). Ударять надо только деревянным бруском, так как металлическим, например, молотком можно разбить корпус.
• Таким же образом извлекаем и ведущий вал с подшипником и шестерней (сильно нагреваем место, где сидят подшипники и ударами деревянного бруска по корпусу соосно вала, выбиваем вал с двумя подшипниками и шестерней). Как разобрать редуктор триммера, редуктор бензокосы и редуктор мотокосы. Чтобы не нагревать, можно попробовать использовать съёмнк.

Сборка редуктора триммера производится в порядке обратном разборке (сборка после покупки и замены вышедших со строя запчастей). Собирать редуктор намного легче, чем разбирать – всё собирается, буквально, пальцами. Иногда надо что-то легонько подстукнуть, установить стопорные кольца и проверить крутится ли от руки ведомый вал.

Если решили заменить редуктор триммера на не оригинальный, то в новом редукторе следует обращать внимание на диаметр трубы, для которой предназначен редуктор (чаще 25,4 мм или 26 мм), диаметр приводного вала (чаще 8 мм), размер квадрата приводного вала (чаще 5 мм или звезда на 9 зубьев) и крепление защиты на редукторе, а также на гайку (с левой резьбой, чаще M10x1.25).

Как смазать редуктор триммера / редуктор бензокосы / редуктор мотокосы

Смазывать редуктор триммера надо минимум раз в год, но лучше проверять смазку после каждых 20-25 часов работы или когда появится шум шестерен в редукторе мотокосы. Как смазать редуктор бензокосы. Для смазки, сначала надо очистить саму пробку и место вокруг пробки от земли и остатков травы, чтобы они не попали внутрь редуктора при заполнении его смазкой.

Затем надо выкрутить пробку для смазки редуктора (например, у бензокосы ЭХО – это ключ на «17», у Хускварна – 6-гранник на «5», у китайской бензокосы – ключ на «12»). Смазку лучше использовать того же производителя, что и Ваш триммер или же просто от всемирно известных брендов, таких как Oleo-Mac, STIHL, Husqvarna, Oregon, LiquiMoly, Литол-24, Азмол 158 и т.д.

, лишь бы не была подделкой! Тюбик, если новый, распечатываем, удалив пальцами пробочку или пробив обратной стороной крышки перемычку в носике тюбика. Затем триммер кладем на левый бок, и одной рукой вращая нож (чтобы шестерни разнесли смазку и весь объём заполнился), второй рукой выдавливаем из тюбика потихоньку смазку через отверстие внутрь корпуса редуктора до его полного заполнения.

Затем закручиваем и зажимаем пробку редуктора триммера и пробку тюбика со смазкой. Если смазка не в тюбике (а, например, в банке), берём медицинский шприц без иглы, вынимаем поршень, набиваем в шприц смазку (можно пальцем), а затем со шприца заполняем смазкой редуктор триммера.

Видео:Диагностика и ремонт центробежного сцепления мотокосы (верхнего редуктора)Скачать

Как разобрать редуктор триммера

Редуктор триммера (редуктор бензокосы, редуктор мотокосы) – это механическое устройство, расположенное в низу триммера (бензокосы либо мотокосы) и созданное для передачи вращающего момента от мотора к режущему оборудованию под углом 30°, обеспечивая работу режущего оборудования в горизонтальной плоскости (параллельно поверхности земли), также снижая угловую скорость и повышая вращающий момент выходного вала в соотношении 1:1,40 (к примеру, если движок работает на 12 тыс. об/мин., то ножик будет крутиться с движением 8,6 тыс. об/мин).

KEY-DOP

С целью разобрать редуктор триммера, нужно.

• Снять редуктор с трубы, ослабив под редуктором два стяжных болта.
• Вымыть редуктор щёткой, к примеру, в бензине без масла и просушить.
• Круглогубцами свести концы стопорного кольца и вытащить его.
• Таким же образом извлечь и 2-ое стопорное кольцо.
• Потом нужно очень подогреть корпус редуктора триммера, редуктора мотокосы либо редуктора бензокосы фабричным (техническим) феном при температуре выходящего воздуха в 600°С.
• Потом сильными ударами деревянного бруска по высшей части корпуса редуктора, вышибить ведомый вал с подшипником и шестерней (поначалу стоит испытать вышибить подшипники без нагрева). Ударять необходимо лишь из дерева бруском, потому что железным, крапива, молотком можно разбить корпус.
• Таким же образом извлекаем и ведущий вал с подшипником и шестерней (очень нагреваем место, где посиживают подшипники и ударами деревянного бруска по корпусу соосно вала, выбиваем вал с 2-мя подшипниками и шестерней). Как разобрать редуктор триммера, редуктор бензокосы и редуктор мотокосы. Чтоб не нагревать, есть вариант испытать использовать съёмнк.

• Свежие записи
  • Чем отличается двухтактный мотор от четырехтактного
  • Сколько масла заливать в редуктор мотоблока
  • Какие моторы бывают у стиральных машин
  • Какие валы отсутствуют в двухвальной кпп
  • Как снять стопорную шайбу с вала




  источники:

  https://evakuatorinfo.ru/uglovoy-reduktor-dlya-trimmera-remont

  🎥 Видео

  Смазка Редуктора Мотокосы. КАК? ЧЕМ? КАК ЧАСТО?Скачать



  Колеса от мотоблока ,мотор от тримера,цепи от Альфы,редуктор болгарка. Перезалив.Скачать



  Как часто надо смазывать нижний редуктор мотокосыСкачать
