Уплотнение вала торцевое hqqe grundfos 96455086

Заполните форму и мы свяжемся с вами
в ближайшее время

Отправляя форму, вы соглашаетесь с условиями политики конфиденциальности.

Отправляя форму, вы соглашаетесь с условиями политики конфиденциальности.

Другие варианты

• Температура жидкости, °С от -15 до 120
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

• Температура жидкости, °С от -15 до 120
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

• Температура жидкости, °С от -15 до 120
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

• Температура жидкости, °С от -15 до 120
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

• Температура жидкости, °С от -15 до 120
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

• Температура жидкости, °С от -15 до 90
• Давление изб., бар от 0 до 10
• Частота вращения вала, м/с от 0 до 20

Вопрос ответ

✅ Какое уплотнение и материалы выбрать?

✅ Варианты доставки и получения

Можно получить уплотнения самовывозом с 10-00 до 18-00 по будням по адресу Москва, ул. Зорге, д. 15.

Отправляем оперативно экспресс-почтой или ТК Деловые Линии. До терминала в Москве довозим.

✅ Можно ли получить договор?

✅Что нужно знать при подборе уплотнения?

© Компания «Насосы и Уплотнения
продажа торцовых уплотнений валов
торговой марки «Джон Крейн».

Видео:Торцевое уплотнение для насоса Grundfos CR, CRI, CRN 12mmСкачать

Торцевое уплотнение вала для насосов Grundfos CR 1, 3, 5 HQQE (артикул 96455086)

Входящие в состав центробежного насоса узлы и детали, существенно влияют на качество эксплуатации агрегата в течение всего срока службы.
Важным элементом безусловно является уплотнение вала. Концерн Grundfos обладает многолетним опытом в области производства торцевых уплотнений вала и их использовании в насосах.

Назначение использования:
Изначально, по своей природе насосный агрегат со сквозным валом не полностью герметичен, важно минимизировать утечки перекачиваемой рабочей среды из рабочей полости центробежного насоса. Практически всегда в насосах с вращающимися валами установлено торцевое уплотнение. По сути это специальный барьер между внутренней частью агрегата и окружающей атмосферой. Сегодня существует огромное многообразие торцевых уплотнений для различных типов насосов. Как правило уплотнение вала для насосного агрегата включает в себя неподвижную и вращающуюся часть. Принцип действия основан на движении вращающейся части по смазочной пленке равной 0,00025 мм. Если специальная пленка становится значительно толще при эксплуатации, происходит утечка рабочей среды, если значительно тоньше, резко возрастают потери на трение, что неизбежно влечет к разрушению поверхностей уплотнения и разгерметизации, образуются течи. Крайне важно своевременно осуществлять замену торцевого уплотнения при регламентном ремонте насоса.

Читайте также: Шумит подшипник первичного вала ваз 2114 можно ли ездить

Сквозной вал в деталировке центробежного насосного агрегата Grundfos не исключает протечек, торцевое уплотнение обеспечивает надежную герметизацию.
Торцевое уплотнение вала представляет собой дроссель с конструктивными элементами, смонтированный на валу. Основное предназначение уплотнения HQQE- это минимизация вероятности вытекания рабочей среды (вода) из рабочей полости насоса. Естественно для исключения вероятность утечки, зазор между частями уплотнения (вращающаяся часть, неподвижная часть) должен быть небольшим.

Реализованные проекты. Поставка запасных частей Grundfos.

Уважаемые коллеги! Предлагаем Вам познакомиться с реальными отгрузками запасных частей для центробежных насосов Grundfos для наших партнеров в регионы России. Предложенное видео, позволит ближе познакомится с нашей работой официального партнера Grundfos, по реализованным договорам поставки. Безусловным приоритетом для нас является выполнение договорных обязательств, внимательное сопровождение контракта, соблюдение сроков поставки, тщательная подготовка к отгрузке запчастей поступивших на склад. Короткий видео-ролик наглядно демонстрирует возможности производителя Grundfos, обеспечивать все необходимые запчасти для ремонта в том числе торцевое уплотнение вала kit, Shaft seal (ремкомплекты) для всего выпускаемого модельного ряда насосов. По вопросам связанным с техническими консультациями, заключением договора поставки, получением дополнительных льготных условий, возможно обращаться на почту: zakaz@nasosclub.ru

Виды торцевых уплотнений
— Торцевое уплотнение Grundfos с двумя соосными поверхностями уплотнения:
Принцип работы заключается в наиболее плотном прижатии двух соосных поверхностей, образующих минимальный зазор, исключающий утечки рабочей среды. Например, ступенчатый вал центробежного насоса плотно прижатый к поверхности корпуса насосного агрегата являются соосными и работают как торцевое уплотнение.
— Торцевое уплотнение с вращающимся уплотнительным кольцом и неподвижным элементом “седлом”:
Установка элементов уплотнения вращающегося кольца на вал насосного агрегата, установка неподвижного “седла” в корпус насоса, обеспечивают максимальную герметичность. Минимальное пространство между поверхностями называется зазором торцевого уплотнения. Данный вид уплотнения наиболее распространен в конструкции центробежных насосов Grundfos. Техническая конструкция уплотнения вала, позволяет выбирать специальные материалы для изготовления вращающейся, неподвижной частей в зависимости от назначения использования насосного агрегата.
— Вторичные уплотнения как элементы в составе торцевого уплотнения:
Резиновые детали (кольцевые уплотнения, компенсаторы) используемые для герметизации вала с вращающимся уплотнительным кольцом, для герметизации неподвижного “седла” с корпусом насосного агрегата, призваны исключить утечки рабочей жидкости. Благодаря плотному прижатию уплотнительного кольца к “седлу”, возможность утечки сведена к минимуму. Вращающееся кольцо должно перемещаться по оси вала при эксплуатации насоса. Осевая гибкость вторичного уплотнения обеспечивается благодаря компенсатору, либо кольцевому уплотнению за счет скольжения по валу насоса. Герметизация между вращающимся кольцом уплотнения и валом, между “седлом” и корпусом насоса обеспечивается за счет вторичного уплотнения.
— Пружина как усиливающий элемент в составе торцевого уплотнения
Вращающаяся пружина призвана плотно прижимать вращающуюся часть торцевого уплотнения к “седлу” и плотно прижимать вращающееся уплотнительное кольцо к валу насосного агрегата. Такое техническое решение обеспечивает надежную герметичность при эксплуатации насоса, исключает утечки.
— Корпус передачи крутящего момента:
Торцевое уплотнение усиливается дополнительным элементом (корпус передачи крутящего момента), основное предназначение которого является вращение вращающейся части уплотнения вместе с валом. Данное техническое решение в конструкции торцевого уплотнения, успешно реализовано в центробежных насосах Grundfos.

Читайте также: Сборка тормозного вала saf по порядку

Замыкающее усилие
Элементы торцевого уплотнения, находящиеся внутри насосного агрегата подвергаются серьезному действию осевого усилия. Осевое усилие возникает от созданного давления перекачиваемой рабочей среды (вода, растворы гликоля). Вместе с силой сжатия пружины, возникшее осевое усилие создает внутри насосного агрегата так называемое замыкающее усилие, которое действует на поверхности торцевого уплотнения вала насоса. В случаях большого перепада давлений в перекачиваемой жидкости и в атмосфере (более 20 бар) замыкающее усилие предупреждает образование достаточной гидродинамической смазочной пленки, что неминуемо приведет к износу. В обязательном порядке необходимо проводить своевременные сервисные работы, включающие плановую замену торцевого уплотнения вала.

Утечка
Специальная смазочная пленка, которая образуется в зазоре торцевого уплотнения вала с превышенными значениями при трудной эксплуатации насоса, приводит к тому, что часть перекачиваемой среды все же просачивается. Если торцевое уплотнение работает правильно, обеспечивает надлежащую герметизацию, при этом перекачиваемая среда не просачивается в атмосферу, значит смазочная пленка испарилась, давление в зазоре торцевого уплотнения понизилось.
Необходимо подчеркнуть, что степень утечки рабочей жидкости (вода, растворы гликоля) через торцевое уплотнение вала насоса различна, зависит от следующих факторов:
— чистота поверхностей торцевого уплотнения
— степень неровности (шероховатости) поверхностей
— вибрация, кавитация сопряженная с гидравлическими ударами в инженерной системе
— стабильность работы насоса
— скорость вращения электрического двигателя насосного агрегата
— диаметр вала центробежного насоса
— температура рабочей среды
— вязкость рабочей среды
— тип перекачиваемой жидкости
— давление в инженерной системе
— правильность монтажа уплотнения
— производитель торцевого уплотнения

Испарение
Образованная в зазоре торцевого уплотнения смазочная пленка, играет важную роль в правильной работе насосного агрегата. Ее недостаточное образование или вовсе отсутствие, быстро влечет повреждения поверхностей торцевого уплотнения и быстрому, последующему разрушению. Испарение рабочей жидкости в зазоре, возникает при давление ниже давления паров перекачиваемой среды. Эксплуатационный процесс работы насоса, сопровождается выделением теплоты при трении
поверхностей торцевого уплотнения, что повышает температуру, приводит к повышению давления паров. При эксплуатации насосных агрегатов уплотнений в холодной воде, образованная смазочная пленка распространяется по всей площади зазора уплотнения, подвержена испарению.
Торцевые уплотнения имеют отличные принципы конструкции, различные элементы в своем составе, изготавливаются из различных материалов, зависящих от перекачиваемых сред.
Образованная смазочная пленка в зазоре крайне важна для рабочих характеристик уплотнения и правильной эксплуатации насосного агрегата в целом. С помощью балансировки уплотнения возможно изменить толщину смазочной пленки. Для исключения утечки рабочей среды смазочная пленка должна оставаться тонкой.

Читайте также: Пыльник вала рулевого газ 3302

Как купить торцевое уплотнение Grundfos
Оригинальное торцевое уплотнение вала D 12 для насосов фирмы Grundfos CR 1, 3, 5 HQQE артикул по каталогу запасных частей производителя 96455086 предназначено для эксплуатации в воде. Правильность подбора определяется по заводскому шильдику (заводская, металлическая табличка), расположенная на насосной части агрегата. Для определения стоимости запасной части, необходимо отправить запрос на почту zakaz@nasosclub.ru с вложением:
— реквизиты Вашей организации
— заводская табличка насоса (шильдик)
— модель насоса (при отсутствии заводской таблички)
— артикул насоса (номер продукта по каталогу)

Каталог торцевые уплотнения Grundfos

Видео:Mechanical seals Торцеве ущільнення Торцевое уплотнение for Grundfos CR, CRI, CRNСкачать

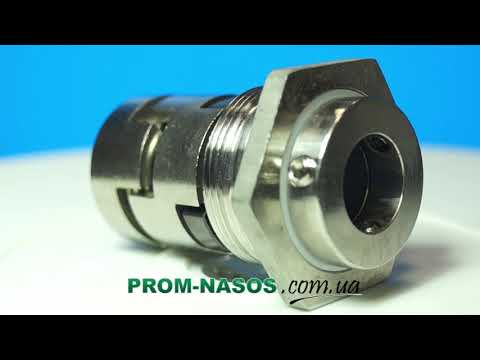

Торцевое уплотнение Grunfos CR 12 mm (96455086)

Видео:Торцевое уплотнение для насоса Grundfos CR, CRI, CRN 22mmСкачать

Торцевое уплотнение Grunfos CR 12 mm

Купить торцевое уплотнение вала насоса grundfos CR, CRN, CRI в Екатеринбурге весьма просто, обратившись в офис компании ООО «Молтехснаб комплект» либо зайдя на ее сайт. Пользователи найдут для себя и для собственного производства надежные, долговечные герметизирующие комплектующие. Цена изделий Грундфос приемлемая для всех категорий покупателей.

Расшифровка материала исполнения HQQE/HQQV и температурный диапазон:

Торцевое уплотнение Grundfos CR HQQE -30 °С до +150 °С ( уплотнение EPDM)

H — тип уплотнения картриджный; QQ — материал пары: трения карбид кремния по карбиду кремния; E или V — уплотнительные кольца Е — епдм, V — витон.

Видео:Торцевое уплотнение для насоса Grundfos CR 32mmСкачать

Артикул торцевого уплотнения Grundfos CR 12 mm

• 96455086 CR(N) 1/3/5 HQQE

Видео:Монтаж торцевого уплотнения на насосСкачать

Назначение торцевого уплотнения Grundfos CR 12 мм

Торцевое уплотнение Грюндфос CRN, CRI, CR служит для эффективной герметизации узлов, агрегатов, деталей в различном оборудовании машин и механизмов. Замена несложная, но при его использовании существенно увеличивается функционирование технических средств.

Особенно уплотнения популярны для насосов, перекачивающих различные жидкие субстанции. Они позволяют предотвращать поломки и обеспечивают безаварийную работу оборудования на длительный период.

Преимущества уплотнения CR 12 мм

Торцевое уплотнение grundfos обладает следующими положительными характеристиками:

• долговечность;
• эффективность;
• качественная работа;
• полная герметичность механизма;
• незначительный коэффициент трения.

Полноценное функционирование насосов, если их монтаж выполнен без торцевых уплотнений, для моделей Grundfos CR, CRI, CRN просто не представляется возможным. Мы реализуем запасные части и осуществляем доставку из Екатеринбурга во все регионы Российской Федерации.
