Уплотнения компрессоров с различиями на виды и функции

Сегодня торцевые уплотнения компрессоров получили широкое распространение.

Уплотнения применяются в центробежных нагнетателях природного газа газоперекачивающих агрегатов магистральных газопроводах, подземных хранилищах газа, турбодетандерных установках и компрессорах. Масляные уплотнения такого типа — одинарные, двойные или комбинированные (основное уплотнение – торцовое, вспомогательное уплотнение – щелевое или лабиринтное). В масляных уплотнениях компрессоров в качестве затворной жидкости используется турбинное масло. Охлаждение осуществляется принудительным образом через камеру уплотнения.

Использование уплотнения компрессоров полностью исключает потери газа через узел уплотнения, что особенно важно при работе с горючими, токсичными и ядовитыми газами.

Также для компрессорного оборудования используются сухие газодинамические уплотнения (СГДУ) – это торцевые уплотнения, работающие без специальной смазки (затворной жидкости), используют принцип образования газодинамической пленки при работе высокоскоростных центробежных компрессоров. Сухие газовые уплотнения бывают одинарного, двойного и тандемного исполнения.

Вы можете ознакомиться и приобрести уплотнения у нас на сайте, а наши специалисты помогут Вам во всем разобраться и посоветуют Вам лучшую модель. Для Вашего удобства у нас есть представительства в Москве, можете уточнять информацию по телефону 8 (495) 995-35-05, 777-26-58.

Видео:Центробежный компрессорСкачать

НПП Ковинт

Видео:Работа винтового компрессора, его принцип действия и устройство.Скачать

Сайт о компрессорном оборудовании для промышленного применения

Видео:установка фитингов на компрессор, и способы уплотнения резьбыСкачать

Конструкция винтового блока

В данной статье затронем конструкцию винтового блока винтового компрессора и покажем его изнутри.

Винтовой блок является основным элементом компрессора, в котором происходит процесс сжатия воздуха за счет вращения ведущего и ведомого роторов.

Винты винтового блока компрессора

Уплотнение зазоров между вращающимися роторами, смазка подшипников и отвод образовывающегося при сжатии воздуха тепла осуществляется циркулирующим в компрессоре маслом в случае маслозаполненного компрессора.

Также существуют безмасляные винтовые блоки с впрыском воды в камеру сжатия и без. При этом конструкция самого блока практически идентична виновому блоку маслозаполненного компрессора.

Размер винтового блока зависит от мощности (производительности) компрессора и может варьироваться в широких пределах, достигая больших размеров и веса.

Залогом длительной безотказной работы винтового блока является математическое моделирование профилей и чрезвычайно высокая точность при изготовлении роторов.

Немаловажную роль также играет соблюдение температурных режимов при работе винтового блока. Слишком высокая температура масла вызывает увеличение температурных деформаций деталей и, как следствие, может вызвать их быстрый износ и даже взаимное заклинивание.

Слишком низкая температура масла может вызвать выпадение из сжимаемого воздуха конденсата, который, попадая в масло, вызывает его эмульгирование и значительное снижение эксплуатационных характеристик.

Ниже на рисунках показан чертеж типичного винтового блока в разрезе и аксонометрия разобранного блока с указанием позиций основных деталей.

Читайте также: Подшипник компрессора кондиционера киа спортейдж 2009 года

Аксонометрия разобранного блока с указанием позиций основных деталей:

1 – корпус винтового блока;

10 – разделительное кольцо;

11 – радиально-упорный подшипник;

12 – радиально-упорный подшипник;

13 – шлицевая стопорная гайка;

14 – шлицевая стопорная гайка;

18 – втулка уплотнения вала;

22 – уплотнение крышки (вход);

23 – уплотнение крышки (выход);

25 – крепежные болты крышек;

26 – болт стопорной пластины;

Хотелось бы подробнее остановиться на конструкции уплотнения вала ведущего ротора винтового блока.

У различных производителей этот узел может отличаться, но его назначение остается неизменным – не допустить утечек масла по валу при работе компрессора.

Как правило, для уплотнения применяются комбинированные манжеты, а втулка вала, по которой скользят манжеты, имеет диагональную насечку на наружной поверхности. Такая насечка при вращении вала работает, как своеобразный «шнек», возвращающий просочившееся наружу масло обратно (см. рисунки ниже).

Обратите внимание – при разном направлении вращения вала винтового блока используются втулки с различным направлением диагональной насечки.

Уплотнение вала винтового блока в разрезе:

Уплотнение вала винтового блока

Втулка с вращением по часовой стрелке:

Втулка с вращением по часовой стрелке

Втулка с вращением против часовой стрелки:

Втулка с вращением против часовой стрелки

Очень важным мероприятием при эксплуатации компрессоров является периодическая вибрационная диагностика подшипников винтового блока и электродвигателя.

Для этого к различным точкам конструкции прикладывают вибрационные датчики специальных приборов – виброметров.

Точки измерений, как правило, располагаются в трех плоскостях (см. рисунки ниже для примера):

Разумеется, применяемый виброметр должен иметь достаточно широкие функциональные возможности, а проводить такие измерения может только квалифицированный персонал.

Анализ результатов измерений позволит прогнозировать необходимость замены подшипников и избежать более серьезных поломок винтового блока и электродвигателя.

Пример результатов измерений вибрации

Если у вас есть вопросы, связанные с конструкцией винтового блока, то вы можете задать их в форме ниже. Мы ответим в течение 1-2 рабочих дней.

Видео:Устройство и принцип работы винтового компрессораСкачать

Сальники винтовых блоков компрессоров

Компания Пневмосистема готова предложить Вам оптом и в розницу специализированные сальники для винтового блока компрессора.

На складе Компании Пневмосистема Вы всегда найдете сальники для винтовых блоков Rotorcomp, GHH Rand, Sulair, Termomeccanica, Aerzener, Atlas Copco, FSD, ABAC, Kamsan и других производителей необходимого Вам размера.
Даже если вам необходим сальник к блоку неизвестного производителя — обращайтесь, мы постараемся решить вашу проблему.

В наличии на складе в Москве сальники Rotorcomp SP №№: 84683, 107917, 109184, 110303, 110738, 110765, 110766, 111538, 113047, 113351, 114027, 115493, N33593, N34932.

Читайте также: Спрямляющий аппарат осевого компрессора это

Сальник применяется в винтовой паре компрессора с целью герметизации зазора между ведущим винтом и корпусом пары. Корпус сальника стальной, с губками высокой прочности, обеспечивающими герметичность при рабочей температуре до 250 °С и давлением до 25 бар, при частоте вращения вала до 10000 об/мин. Есть сальники и на большие давления. Для большей надежности часто сальник винтового блока имеет несколько рабочих губок.

Видео:Принцип работы винтового компрессораСкачать

Принципиальные особенности сальников винтового блока компрессора

Зачастую у потребителя возникает вопрос: в чем отличие сальника от манжета? И сальник и манжета предназначены для уплотнения механизмов и предотвращения просачивания жидкостей или газов между деталями и корпусом механизма, но манжеты не рассчитаны на высокое рабочее давление.

Для исправной работы винтового блока необходимо своевременно производить замену изнашивающихся элементов, поскольку со временем даже самый надежный сальник подвержен износу. В случае износа сальников произойдет разгерметизация винтового блока и масло из компрессора начнет течь наружу. Последствия этого для любого технаря очевидны — перегрев винтового блока и его последующее заклинивание.

Автомобильные сальники ни в коем случае не нужно устанавливать на Ваше компрессорное оборудование, так как их рабочее давление всего 0,5 бар, а значит герметизировать винтовой блок они не могут.

Компания Пневмосистема помимо поставки сальников для винтовых пар компрессора известных производителей может организовать производство специализированных сальников с заданными характеристиками.

Если Вы знаете, что Ваш компрессор необыкновенный и Вам необходим сальник винтового блока компрессора определенного вида, размера или с другими отличительными характеристиками, и Вы заранее переживаете, где Вам его найти — звоните, мы с радостью решим для Вас эту задачу! Изготовление сальников осуществляется на современном оборудовании с использованием новейших технологий и высококачественных материалов.

Образцы сальников для винтовых пар компрессоров можно посмотреть в офисе компании, предварительно договорившись о встрече, и лично убедиться в их качестве!
Поставляемые Компанией Пневмосистема сальники соответствуют международным отраслевым нормам и стандартам.

Оптовым покупателям предоставляются скидки!

Звоните: + 7 (495) 649-0-987 с 9.00 до 18.00
8-800-333-02-39 бесплатно из любого региона России.
Компания Пневмосистема доступна в Skype: airsystemru

Звоните нам также, если Вам нужна диагностика винтовой пары или ремонт Вашей компрессорной техники!
Ремонт винтовой пары будет осуществлен качественно и надежно нашими квалифицированными специалистами в мастерской компании, оснащенной всем необходимым для ремонта инструментом и современным оборудованием. На складе компании всегда имеется в наличии огромная номенклатура запчастей и ремкомплектов. На время ремонта мы готовы предоставить в аренду подменный винтовой компрессор аналогичной мощности.
Своевременная диагностика и плановый ремонт винтового блока позволит Вам избежать внезапной остановки компрессора и значительных затрат на капитальный ремонт. Кроме того это простое правило поможет значительно продлить срок службы Вашей техники.

Читайте также: Какая система автомобиля компрессором

Звоните! С Компанией Пневмосистема работать легко и просто!

Видео:Устройство уплотнений штоков компрессораСкачать

Запчасти для винтовых воздушных компрессоров

Главная \ Запчасти \ Для винтовых компрессоров

В нашей компании вы всегда можете приобрести запасные части и расходные материалы к винтовым воздушным компрессорам FIAC, Remeza, ABAC, Alup, Ekomak, Kraftmann, Atlas Copco, Comprag, Berg, Kaeser, Comaro, Mark, Dalgakiran, Airrus, Tecom, ЕвразКомпрессор и других производителей.

Я не нашел нужную мне запчасть

Если Вам не удалось найти интересующую запчасть, то присылайте фото запчасти и шильдика компрессора нам на почту service@s‑compressor.ru, и мы обязательно Вам поможем. Также можно воспользоваться номером WhatsApp или Viber: +7 (925) 772-27-15, или оставьте номер, и мы Вам перезвоним!

Компрессорное масло

Синтетические и минеральные масла для винтовых компрессоров, одобренные производителями компрессорного оборудования

Контроллеры

Платы управления (контроллеры) винтовыми компрессорами Fiac, Remeza, Ekomak и другими моделями

Термостатические клапаны

Клапаны термостата для винтовых компрессоров Fiac, Remeza, ABAC и других брендов

Соленоидные клапаны

Соленоидные клапаны загрузки и разгрузки для винтовых компрессоров

Датчики для компрессора

Датчики давления и термопары для винтовых компрессоров. Термопары для осушителей

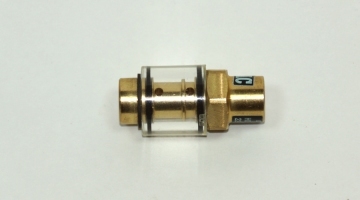

Визуализаторы

Обратные клапаны оттока масла для винтовых компрессоров

Винтовые пары

Винтовые блоки для воздушных компрессоров Remeza, Fiac, Ekomak, Abac и других брендов

Шланги и металлорукава

Бронированные шланги и металлорукава высокого давления для винтовых компрессоров

Клапаны минимального давления

Клапаны минимального давления и ремкомплекты клапанов для винтовых компрессоров

Всасывающие клапаны

Всасывающие клапаны (клапаны загрузки) для винтовых воздушных компрессоров

Ремкомплекты

Ремонтные наборы клапанов минимального давления, всасывающих клапанов, винтовых блоков и других узлов воздушного винтового компрессора

Сальники

Наборы сальников и уплотнений для винтовых компрессоров, ремкомплекты винтовых блоков VMC, Termomeccanica, Rotorcomp, Aerzener, GHH Rand

Глазок уровня масла

Глазок уровня масла в маслобаке винтового компрессора. Смотровое окно индикации рассчитано на давление до 20 бар

Радиаторы

Радиаторы для винтовых воздушных компрессоров Remeza, Ekomak, ABAC, Fiac и других популярных брендов

Шкивы

Шкивы на двигатели и винтовые блоки для винтовых компрессоров Ekomak, Remeza, Fiac, ABAC и других производителей

Электродвигатели

Оригинальные электродвигатели для винтовых компрессоров Fiac, ABAC, Ekomak, Remeza и других популярных брендов

Подшипники компрессора

Подшипники винтовых блоков, электродвигателей и поршневых блоков для воздушных компрессоров

Запчасти для компрессоров Fiac

Запчасти для винтовых компрессоров Fiac серии New Silver, CRS и Airblok
