Ушки в редукторе это

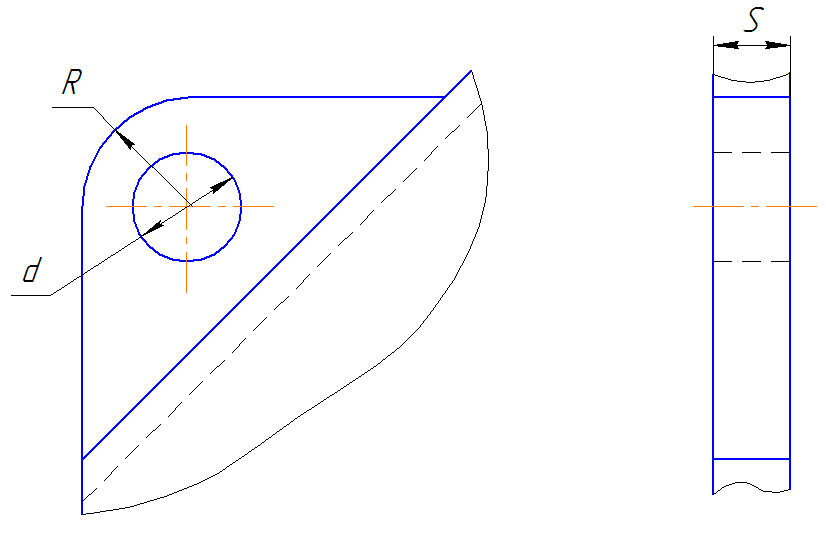

Для подъема и транспортировки крышки корпуса и собранного редуктора применяют проушины (рис. 16), отливая их заодно с крышкой. В данном случае проушина выполнена в виде ребра с отверстием.

_Примем

Видео:Редуктор. Устройство. Конструкция. Виды и типы редукторовСкачать

13.5. Конструирование крышки редуктора

При длительной работе в связи с нагревом воздуха повышается давление внутри корпуса. Это приводит к просачиванию масла через уплотнения и стыки. Чтобы избежать этого, внутреннюю полость корпуса сообщают с внешней средой путем установки крышки-отдушины в его верхних точках. Во внутренней штампованной крышке пробиты 4 отверстия диаметром 5 мм. Эта крышка окантована с двух сторон привулканизированной резиной. Наружная крышка с гофрированной поверхностью. Пространство между внутренней и внешней крышками заполнено фильтром из синтетических нитей.

Рисунок 13.3. Крышка люка редуктора

Видео:Что такое, редуктор?Скачать

14. Смазка редуктора

Видео:Принцип работы редуктора. Виды редукторов. Курсовая.Скачать

14.1. Подбор системы смазки

Для уменьшения потерь мощности на трение и снижение интенсивности износа трущихся поверхностей, а также для предохранения их от заедания, задиров, коррозии и лучшего отвода теплоты трущиеся поверхности деталей должны иметь надежную смазку.

Для проектирование редуктора применим картерную системы смазки, наиболее распространенную в машиностроении. В корпус редуктора или коробки передач заливают масло так, чтобы венцы колес были в него погружены. При их вращении масло увлекается зубьями, разбрызгивается, попадает на внутренние стенки корпуса, откуда стекает в нижнюю его часть. Внутри корпуса образуется взвесь частиц масла в воздухе, которая покрывает поверхность расположенных внутри корпуса деталей. Картерную систему смазки применяют при окружной скорости зубчатых колес от 0,3 до 12,5 м/с. В нашем случае окружные скорости быстроходной и тихоходной ступеней находятся в этих пределах, поэтому применение такой системы смазки вполне оправдано.

Выбор смазочного материала определяется в зависимости от контактного напряжения и окружный скорости колес. Предварительно определим необходимую кинематическую вязкость масла по табл. 11.1 [1, стр. 173]. Для зубчатых колес контактные напряжения которых не превышает 1200 МПа, а окружные скорости до 2 м/с рекомендуемая кинематическая вязкость равна 70 мм 2 /с. Редуктор предназначен для работы при температуре ≤ 40 о С. Всем перечисленным условиям соответствует масло индустриальное И-Г-А-32. Его употребляют в качестве рабочей жидкости в гидравлических системах станочного оборудования, автоматических линий, прессов, для смазывания легко средненагруженных зубчатых передач, направляющих качения скольжения станков, где они не требуется специальные масла, и других механизмов.

В двухступенчатой передаче при окружной скорости > 1 м/с (как в нашем случае) в масло можно погрузить только колесо тихоходной передачи, а максимальным уровень принимается равным трети радиуса колеса тихоходной ступени. Таким образом минимальный уровень масла равен 50 мм, а максимальным 110 мм от днища редуктора.

Приблизительный объем масла, необходимого для смазки редуктора:

.

Заливаем в редуктор масло в количестве 6.5 л.

Подшипники смазываются тем же маслом, что и детали передач, стекающим со стенок корпуса.

Видео:Сделай Это!! и Твоя Болгарка Будет вечной / 2 ЛУЧШИХ Лайфхака С УШМСкачать

Лодочный редуктор: почему возникает стук, шум, дерганье и что с этим делать

Поломки лодочного мотора ощутимо раскошеливают владельца судна. Наибольшие расходы связаны с ремонтом трансмиссии лодки, особенно при покупке оригинальных деталей у дилера. Чтобы этого избежать, важно вовремя замечать малейший вой или стук лодочного редуктора. Ведь проблемы могут возникать из-за повреждений узла по причине ударов о подводное препятствие, неправильной либо сбитой регулировки передач, а также вследствие попадания воды в редуктор или просто его неграмотной сборки. Расскажем детальнее.

Видео:Отвязка переднего редуктора НИВЫСкачать

Удары редуктора лодки о воду

Часто последствия ударных нагрузок не столь очевидны, как кажутся. Даже при небольшом изгибе гребного вала появляется большая нагрузка на детали редуктора при высоких оборотах. Возникающую вибрацию не всегда можно почувствовать. Обычно сбивается настройка переключения передач подвесного мотора, что ведет к проблемам с ведущей и ведомыми шестернями. При нечетком переключении передачи вылетает из зацепления храповая муфта, так как со временем ее грани постепенно скругляются. Это происходит и на ведомых шестернях.

Подобные ситуации характерны для маленьких (маломощных) редукторов с нечетко выраженными гранями. Выход храповой муфты («собачки») из зацепления приводит к стуку в лодочном редукторе. Удары воспринимаются, как происходящие внутри мотора. Причем они повторяются с конкретной регулярностью, заметно проявляясь на повышенных оборотах. Чем выше износ граней собачки и шестерен, тем ярче признаки неисправности.

Лучшее, что вы можете сделать в качестве профилактики, — научиться переключать передачи на высоких оборотах без предварительного сброса газа или на холостом ходу. Также рекомендуем воспользоваться ремонтно-восстановительным составом РВС. Добавление RVS Master Transmission Tr3 в масло позволяет восстановить геометрию поверхностей шестеренок, компенсировать износ на пятнах контакта зубчатых колес до 0,5 мм. РВС увеличивает эксплуатационный ресурс масла, снижая его окисление и разложение.

Видео:Сломались "ушки" на передней части редуктора МФ70, а решение проблемы есть!Скачать

Кое что о промывке мотора пресной водой

Подвесной лодочный мотор следует промывать после каждого использования в соленой, морской или грязной воде. Промывка пресной, чистой водой вытеснит большинство загрязняющих веществ (песок, ил, грязь и т.д.) и вытеснит их из каналов системы охлаждения. Возможно, что еще более важно, промывка удаляет накопление соли, что может привести к плохому охлаждению, а также коррозии блока цилиндров.

Читайте также: Бортовой редуктор трактор т 130

Вообще говоря, существует три способа промывки лодочного мотора: с помощью промывочного мешка, промывочных муфт или встроенного в подвесной лодочный мотор пресноводного промывочного устройства.

Промывка с помощью мешка или бочки

Что это такое: промывочный мешок – это прочный складной мешок, в который помещается редуктор подвесного лодочного мотора и заполняется водой. Погружение редуктора в воду позволяет двигателю забирать охлаждающую воду через впускные отверстия и возвращать ее в мешок через винт. Существуют различные конструкции мешков; некоторые предназначены для использования с пришвартованной лодкой.

Где использовать: используйте метод промывки с помощью мешка или бочки, когда лодка находится на прицепе или пришвартована. Для этого требуется запустить двигатель (но только после того, как мешок наполнится водой). Подвесные лодочные моторы с более чем одним впускным отверстием с каждой стороны редуктора следует промывать с помощью этого метода.

Как это делается:

• Установите подвесной лодочный мотор в вертикальное положение;
• Снимите гребной винт;
• Наполните водой мешок или бочку;
• Убедитесь, что уровень воды находится выше впускных отверстий системы охлаждения. Это гарантирует, что водяная помпа полностью погружена в воду;
• Заведите лодочный мотор и установите дроссель не более чем на быстрый холостой ход (максимум 800-900 об/мин);
• Следите за водой, выходящей из контрольного отверстия под капотом. Запустите двигатель на 10-15 минут. Примечание: перед тем как из “контрольки” пойдет вода может пройти 20-30 секунд, каналы системы охлаждения должны заполниться водой;
• Заглушите мотор и закройте кран, который подает чистую воду;
• Никогда не запускайте двигатель без охлаждающей воды;
• Включите пресную воду перед запуском двигателя; выключите воду после остановки двигателя;
• Всегда поддерживайте максимальный уровень воды в мешке;
• Не оставляйте подвесной мотор без присмотра во время работы.

Промывочная муфта

(Для моделей с одним входным отверстие системы охлаждения)

Что это такое: промывочные муфты – это резиновые насадки (их еще называют “ушки”), которые надеваются на входные отверстия редуктора, а с другой стороны они подсоединяются к шлангу с водой. Запускать лодочный мотор следует только после того, как муфта будет подсоединена и вода включена.

Где: лучше всего делать такую промывку мотора с лодкой на прицепе или подъемнике, полностью вытащенную из воды.

Как это делать:

• Установите свой лодочный мотор в вертикальное положение;
• Снимите винт;
• Наденьте муфту, а на неё шланг с водой;
• Включайте воду медленно, пока не увидите, что из-под резиновых насадок муфты вытекает немного воды;
• Убедитесь, что резиновые насадки все еще находятся на месте над впускными отверстиями системы охлаждения;
• Запустите подвесной лодочный мотор и установите дроссель не более чем на быстрый холостой ход (максимум 800-900 об/мин);
• Следите за водой, выходящей из контрольного отверстия. Увеличьте расход воды, если это необходимо, чтобы поддерживать поток воды из “контрольки”. Примечание: перед тем, как вода потечет из контрольки может пройти несколько секунд, т.к. это время требуется для заполнения водой всех каналов системы охлаждения;
• Через выхлопное отверстие или с задней части редуктора может выходить немного воды;
• Запустите двигатель на 10-15 минут;
• Остановите двигатель и закройте кран.

Никогда не запускайте двигатель без охлаждающей воды. Включите пресную воду перед запуском двигателя, выключите воду после остановки двигателя. Запуск лодочного мотора с небольшим количеством охлаждающей воды или без нее приведет к дорогостоящему повреждению от перегрева за очень короткое время. Не газуйте лодочным мотором при использовании промывочных муфт, потому что потока/давления воды недостаточно для достаточного охлаждения двигателя на высоких оборотах.

Встроенное промывочное приспособление

Что это такое: встроенное промывочное приспособление – это шланговый штуцер, обычно расположенный рядом с нижним частью крышки капота мотора. Не запускайте двигатель во время этой процедуры.

Где это следует делать: промывать подвесной лодочный мотор таким способом можно установленным на лодке и даже когда лодка находится в воде, но рекомендуется поднять мотор так, чтобы редуктор вышел из воды.

Как это делается:

• Подсоедините шланг с водой к штуцеру промывочного устройства подвесного лодочного мотора;
• Включите кран, дайте пресной воде пройти через систему охлаждения лодочного мотора течение 10-15 минут;
• Выключите воду, отсоедините шланг.

Видео:Червячные редукторы. Применения червячных редукторов и как правильно их подобратьСкачать

Попадание воды в лодочный редуктор

Долговечность редуктора определяется не только правильностью зацепления шестерен, но и герметичностью имеющихся уплотнений. По этой причине нужно вести контроль за отсутствием в агрегате воды.

Герметичность уплотнительных манжет, находящихся на вале-шестерне, гребном вале, тяге реверса, может нарушаться вследствие наличия дефектов самих уплотнений. Нарушение работы манжет может возникать из-за больших радиальных люфтов проходящих через них деталей. Люфты возникают при износе подшипников редуктора лодочного мотора. Эта проблема обычно решается после их замены, что ведет к допрасходам. Однако, если износ подшипников не достиг критического значения (более 70%), их можно обрабатывать составами РВС.

Читайте также: Проверка уровня масла в редукторе лодочного мотора ямаха

Наиболее частые «протечки» редуктора связаны с пропуском манжеты, которая уплотняет вал-шестерню, вследствие чрезмерного износа медно-графитовой втулки. Нормальный зазор между втулкой и валом – до 0,1 мм. При достижении зазора более 0,2 мм уплотнение узла нарушается, как и работоспособность водяной помпы. Такая втулка подлежит замене или профилактической обработке РВС до достижения явных протечек агрегата. Специальная присадка восстановит зазоры, нарастив слой до 0,5-0,7 мм.

Видео:Ужасный шум в Редукторе после ремонта /Ремонт болгарки MAKITA 9558HRСкачать

Ремонт редуктора лодочного мотора. Герметичность

Ремонт редуктора любого лодочного мотора вполне по силам осуществить каждому судоводителю, даже без особых навыков, только следуя логике вещей. Это касается замены разных деталек. Если дело касается, к примеру, замены сальников, то тут потребуется специальный инструмент. Это в теории. На практике почти всегда можно обойтись без него, либо изготовить из подручных средств.

Герметичность редуктора лодочного мотора в большинстве моделей производителей обеспечивают пара сальников и уплотнительная пробка штока передач, а так же уплотнительное кольцо на крышке корпуса редуктора, прокладка корпуса помпы системы охлаждения и пара болтов с прокладками для замены масла.

Сальник может перестать обеспечивать герметичность в силу разных причин: потеря эластичности и естественный износ, погнутость

приводного вала, неправильное зимнее хранение и просто косая установка, как следствие экономии на производителе. Уплотнительная пробка имеет такие же причины для отказа обеспечить герметичность редуктора.

Заменив масло на плановом ТО и обнаружив в редукторе эмульсию, необходимо изучить причину ее появления не откладывая. Первым делом необходимо снять гребной винт. Визуальный осмотр нам не сможет дать понять, герметичен ли сальник или нет. Зато даст понять, как много лески мы намотали на гребной вал за прошедшие моточасы. Даже если в редукторе абсолютно чистое масло, а леску мы не уберем, постепенно она может подъесть сальник, и это уже точно приведет к его необходимой замене.

Поэтому, демонтаж гребного винта является обязательным пунктом любого ТО. Кроме того, необходимо при обслуживании наносить водостойкую смазку на вал винта.

Обнаружить причину потери герметичности нам поможет простой автомобильный насос, разумеется, с манометром. Главное, из автошланга сделать герметичный переходник, который можно очень плотно вкрутить или просто вставить в одно из отверстий для смены масла в редукторе. В полости редуктора перед проверкой не должно оставаться масло. Сам корпус редуктора необходимо снять, иначе, для проверки нам будет доступен только сальник вала винта.

Итак, подсоединив самодельный переходник к одному из отверстий редуктора, во второе отверстие закручиваем сливной болт, не забывая установить на него прокладку,лучше новую, но можно проверить, не травила ли старая. Кладем корпус редуктора как нам удобно и даем небольшое давление в 1кг/см2. Увеличивать давление смысла нет, сальники могут обжаться еще сильнее, и мы не найдем утечку. Заданное нами давление здоровый редуктор держит без видимых изменений не меньше минуты. Надо быть внимательным, т.к. травить может и наш самодельный коннектор и наш автонасос. Проверить насос можно просто перегнув или заткнув шланг и дав небольшое давление, посмотреть на манометр.

Характерное еле-слышное шипение мы можем иногда услышать сразу, поднеся ухо, к примеру, к валу винта. Сразу тогда забраковываем этот сальник. Далее также обследуем пробку штока.Можно применить пену. При изучении под давлением в редукторе уплотнительной пробки, следует пассатижами попереключать передачи, только не уводить шток от вертикального положения, а при изучении сальников покрутить валы. На прямоту валов следует сразу обратить внимание, вращая их, они могут быть искривлены в следствии удара, тогда сальник при медленном проворачивании вала еще будет держать давление, а вот на высоких оборотах — уже нет. Сальник вертикального вала находится под крышкой помпы и крыльчаткой. Если все остальное герметично, в том числе, прокладка под корпусом помпы, и не слышно выходящего воздуха у вертикального вала, надо снять крышку помпы с крыльчаткой и вкрутить обратно болты, только меньшего размера, т.к. необходимо прижать обратно металлический корпус водяного насоса к корпусу редуктора. Сальник будет тогда открыт для изучения. Стоит также обратить внимание на старые прокладки болтов для замены масла. Обычно, они не шипят, выпуская воздух.

Если мы определили, что это уплотнительная пробка штока передач, необходимо ее снять и осмотреть внутреннее резиновое колечко-уплотнитель, выполняющее роль сальника. В идеале, его сразу и заменить на новое. Если новое появится не скоро, иногда помогает добавка очень вязкой водостойкой смазки, разумеется, на время. На разных моторах уплотнители штока различаются, но смысл одинаковый. Бывают пробки без пластикового корпуса, целиком резиновые, тогда, со временем, они сильно размягчаются, и спасает короткий, в полмиллиметра, обрезок топливного шланга, это резиновое колечко надевается на шток передач к пробке, под прижимную пластину. Когда мы затягиваем винты на пластине, она давит через нашу проставку на пробку и заставляет ее уплотнить контакт со штоком передач.

Читайте также: Двухступенчатых цилиндрических вертикальных редукторов

При выявлении виновника в лице сальника, первым делом, необходимо до него добраться.

Круглая крышка корпуса редуктора в большинстве лодочных моторов крепится двумя болтами, но бывают и не совсем удобные для разборки без специальных съемников редукторы, к примеру на некоторых моделях Mercury. Правда, зато снаружи нет никаких болтов и проушин, эстетика+гидродинамика.

Открутив болты, для сдергивания крышки, обычно используют тоже съемник. Его можно придумать самому, так, что бы упор шел на гребной вал, а зацепы съемника тянули на себя крышку за внутренние перегородки. Можно так же дать давление в редуктор нашим вышеописанным, теперь уже специальным, насосом. Тогда придется наоборот, ее ловить. Но этого делать все-таки, не стоит. На маленьких моторах крышка вообще подцепляется отверткой с двух сторон, для чего существуют даже соответствующие пазы.

После извлечения крышки редуктора, следует обратить внимание на уплотнительное кольцо, сидящее в канавке на ободке. Оно не должно иметь никаких повреждений. Что бы увидеть сальник, придется еще снять подшипник, разумеется, специальным съемником. Выбивать можно только очень аккуратно. Причем, со стороны сальника. Поэтому, вдвойне аккуратно. Далее смотрим на сальник. Если вид у него вполне здоровый, а виноват все-таки был он, нам необходимо его обжать. Простейший способ — надеть сверху на бортик еще одну пружинку, такую же по диаметру, можно даже, чуть поменьше.

Проблема в поиске самой пружинки. Но нам не обязательно заказывать сальник ради пружинки у своего дилера, мы можем подобрать похожую на другом сальнике. Но чаще, пружинки не спаяны, а просто держатся виток-за-виток. То-есть, мы так же можем укоротить уже ту, которая у нас есть. В 95% этого всегда достаточно для восстановления герметичности редуктора. Если сальник съеден, и нет возможности его таким образом восстановить, разумеется, он подлежит замене. Без специальных съемников, в некоторых моделях моторов извлечь его — это проблема. Даже если вы решите просто выбить его, подобраться будет сложно. В некоторых случаях помогает анкерный болт, подобранный по размеру в упор на корпус сальника. Тут изобретать придется самому, в зависимости от вида сборки редуктора. Съемник найти так же является трудновыполнимым занятием. Оптимальным вариантом будет отнести снятую деталь с сальником в сервис и там поменять его. Стоимость работы на снятой детали в разы меньше , чем стоимость вместе с разборкой мотора.

Извлечение корпуса помпы, после снятия крышки помпы вместе с крыльчаткой и откручивания всех держащих ее болтов, не представляет труда: просто подцепляем его отверткой в нескольких местах. Надо стараться при этом, не повредить прокладку между ним и корпусом, иначе, после сборки появится еще одно или несколько мест утечки. Впрочем, вырезать новую — не проблема.

К сальнику приводного вала применимо все тоже самое, что и для сальника гребного вала, вплоть до особых конструкций корпуса помпы и вызванных в связи с этим трудностями извлечения. Но, к счастью, на него намотать леску можете только вы сами, и съедается он редко, поэтому, обычно, достаточно простого наличия второй обжимной пружинки.

С вариантом при наличии гнутых валов, в общем, все понятно. Либо правим, либо меняем.

Сборка производится в обратном порядке. Главное условие: сальники и подшипники должны быть установлены точно в своих плоскостях, перпендикулярно валам. Обязательно все надо очистить от грязи, песка, и, тем более, стружки.

Заодно мы можем изучить состояние шестерен редуктора и убрать весь мусор изнутри корпуса. Все прилегающие друг к другу поверхности при сборке смазываем водостойкой смазкой. После сборки проводим еще одну проверку насосом.

Если все в норме, заливаем масло в редуктор, обильно наносим смазку на гребной вал и устанавливаем гребной винт. Помните, гайка гребного винта на моделях со шплинтом, закручивается от руки, а далее — ключом до первого совпадения отверстий. Как всегда, рекомендуем не экономить на маслах и смазках, использовать только специальные, для водной техники, приобретенные у своего дилера, либо полные аналоги других фирм.
Михаил Сафронов, для журнала Goodboating.ru

Видео:Какой редуктор лучше?Скачать

Действие RVS Master на детали редуктора

Ремонтный состав работает исключительно в местах износа. Здесь создается наибольшее трение, происходящее со значительным выделением тепла. Такие локальные температуры требуются для прохождения химической реакции по замещению атомов железа в предповерхностном слое металла на атомы магния. Результатом такой реакции становится образование металлокерамического слоя, который компенсирует износ. Образовавшийся слой восстанавливает шестерни, валы и подшипники до паспортных значений. Преимущество слоя металлокерамики заключается в долговечности и возможности повторного наращивания по мере его истирания.
