Условное обозначение поля допуска вала

Условные обозначения допусков и посадок, наносятся на конструкторских документах в соответствии с требованиями ЕСДП.

Видео:Допуски размеров на чертеже ➤ Поле допуска ➤ Расположение допуска на схемеСкачать

Квалитеты

Допуски по квалитетам обозначают сочетанием прописных букв IT с порядковым номером квалитета:

Видео:ДОПУСКИ на РАЗМЕР ➤ Графическое обозначение поля допускаСкачать

Основные отклонения

Основные отклонения обозначают буквами латинского алфавита:

Схема расположения и обозначения основных отклонений

Видео:Допуски и посадки для чайников и начинающих специалистовСкачать

Поле допуска

Поле допуска обозначают сочетанием буквы (букв) основного отклонения и порядкового номера квалитета:

Обозначение поля допуска указывают после номинального размера элемента:

В обоснованных случаях допускается обозначать поле допуска с основным отклонением Н символом +IT, с основным отклонением h – символом -IT, с отклонениями js или JS — символом ±IТ/2.

Видео:Допуски и посадки с примером на чертеже ➤ Схема поля допуска деталиСкачать

Посадка

Посадку обозначают дробью, в числителе которой указывают обозначение поля допуска отверстия, а в знаменателе – обозначение поля допуска вала.

Обозначение посадки указывают после номинального размера посадки.

При использовании печатающего оборудования с ограниченным набором знаков (имеются только прописные или только строчные буквы, например, телекс) обозначения полей допусков и посадок должны дополняться буквами Н или h для отверстий, S или s – для валов:

Видео:✅КАК РАССЧИТАТЬ ЗАЗОР, НАТЯГ // ДОПУСКИ И ПОСАДКИ // ОПРЕДЕЛЕНИЕ ДОПУСКОВ // min..maxСкачать

Допуски и посадки. Условные обозначения

Квалитеты обозначаются порядковыми номерами, например 01, 7, 14

Допуски по квалитетам обозначаются сочетанием прописных букв IT с порядковым номером квалитета, например IT01, IT7, IT14

Основные отклонения обозначаются буквами латинского алфавита, прописными для отверстий (А … ZC) и строчными для валов (а … zc)

Поле допуска обозначается сочетанием буквы (букв) основного отклонения и порядкового номера квалитета
Например: g6, js7, H7, Н11.
Обозначение поля допуска указывается после номинального размера элемента.
Например: 40g6, 40H7, 40Н11.
В обоснованных случаях допускается обозначать поле допуска с
основным отклонением Н символом + IT,
с основным отклонением h — символом — IT,
с отклонениями js или JS — символом ± IТ/2.
Например: + IT14, — IT14, ± IT 14/2

Посадка обозначается дробью, в числителе которой указывается обозначение поля допуска отверстия, а в знаменателе — обозначение поля допуска вала
Например: H7/g6
Обозначение посадки указывается после номинального размера посадки.
Например: 40H7/g6

Видео:Выбираем общие допуски и посадки на примере детали вал. Предельные отклонения размеровСкачать

Условное обозначение поля допуска состоит из обозначения основного отклонения (буквы) и квалитета (цифры)

Рис 4.2. Основные отклонения полей допусков

Рис. 4.1 Изображение полей допусков деталей

Заштрихованная область носит название поле допуска размера. Эта область в виде прямоугольника расположена между предельными размерами d_maxиd_min определяет диапазон рассеяния действительных размеров годных деталей. За нулевую линию принято номинальное значение d размера вала. Поле допуска определяется численным значением допуска Td и расположением относительно нулевой линии, т.е. двумя параметрами.

Обычно поле допуска размера изображается условно как показано на рис.3.8.2., которое отличается от представленного на предыдущем рисунке тем, что материал детали не изображен.

Для того, чтобы задать поле допуска размера, определяющего величины предельных размеров необходимо задать два численных параметра. Один численный параметр – допуск Td задается по определенному квалитету и обозначается цифрой – 01; 0; 1; 2…….18. Для задания второго параметра вводится понятие основного отклонения.

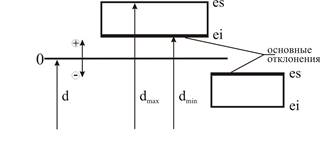

Основное отклонение – это одно из двух отклонений (верхнее либо нижнее) ближайшее к нулевой линии.

На рис. 3.8.2. при расположении поля допуска в области положительных значение отклонений, основным отклонением является нижнее отклонение ei. Если поле допуска находится ниже нулевой линии – то основное отклонение es.

В системе ИСО для основных отклонений используются одна или две буквы латинского алфавита. Для образования полей валов основные отклонения обозначаются 27 строчными (малыми) буквами; для образования полей допусков отверстий – 27 прописными (большими) буквами.

Схема расположения основных отклонений показана на рис 4.3.

Примеры обозначения полей допусков валов: h6, r7, a11, отверстий — H7, R6, F9.

Численные значения основных отклонений валов и отверстий размеров до 500 мм. установлены стандартом СТ СЭВ 145-88. Как правило, величина основного отклонения поля допуска размера не зависит от сочетаемого с ним квалитета. Например, величина основного нижнего отклонения «A» для отверстия размером 10мм равна +0,270 мм одинакова для всех квалитетов. Величина верхнего отклонения находится по формуле:

Если основное отклонение верхнее, например «Z» равное 0,042 мм, то нижнее отклонение EI = ES – IT. Аналогичные соотношения справедливы и для валов.

Для основных отклонений «K», «М», «N» отверстий и валов численное значение отклонения зависит от сочетаемого с ним квалитета и устанавливается по специальному правилу.

Сочетание 27 основных отклонений и 20 квалитетов позволяет образовать большое (около800) количество полей допусков, что не целесообразно по многим причинам. Поэтому исходя из практики проектирования изделий машиностроения стандартом СТ СЭВ 144-88 рекомендованы для применения примерно 80 полей допусков валов и отверстий. Из числа рекомендуемых отобраны предпочтительные (примерно 15) выделенные в таблицах жирным шрифтом.
