Замена балансировочных валов двигателей 1.8 и 2.0 TSI

Балансировочные или балансирные валы устанавливаются в моторы 1.8 и 2.0 TSI концерна VAG и служат для гашения резонансных вибраций от вращения кривошипно-шатунного механизма. Данные элементы двигателя нельзя назвать ненадежными и доставляющими проблем, так как работают они без нагрузки. Несмотря на это, балансировочные валы вращаются на подшипниках скольжения, расположенных в ответственных участках масляной магистрали.

Видео:Установка балансирных валов VAG, с применением жидкого азота... Вал 2Скачать

Устройство и расположение балансировочных валов 1.8–2.0 TSI​

Важное значение имеет расположение и состояние передних подшипников скольжения балансирных валов, которые выполнены в неразборном корпусе. Они размещены по ходу масляного канала, подающего смазку к крышке и шейкам распредвалов.

Предельный износ с увеличением зазора в подшипниках балансировочных валов моторов 1.8 и 2.0 TSI/TFSI грозит:

• масляным голоданием в ГБЦ,
• выходом из строя распредвалов даже при небольшом пробеге с неисправностью.

Видео:Замена балансиров 1.8 TSI 2.0 TFSI. Сеточки балансиров.Скачать

Почему изнашиваются балансировочные валы моторов 1.8 и 2.0 TSI/TFSI?

Первая и самая главная проблема с балансирными валами — это бич эксплуатации моторов EA888 в России, а именно — низкое качество масла и бензина.

При соблюдении рекомендации производителя по замене масла через каждые 15 000 км внутри мотора образуется большое количество нагара и нерастворимых частиц, которые постепенно забивают каналы и сетки. В результате недостаточной смазки первыми страдают балансирные валы.

На ранних этапах проблема проявляется падением давления в моторе. Первичный признак этого — кратковременное или длительное появление пиктограммы «масленка» на ходу, повергающее в шок любого водителя.

Проблема может быть и в датчиках или электронике, но чтобы исключить опасные последствия лучше срочно заехать на СТО для проверки давления масла механическим манометром, который работает безотказно и надежно.

Видео:Балансиры страшный сон TSI моторов 1,8 2,0Скачать

Что будет, если не менять изношенные балансировочные валы?

Игнорирование тревожных сигналов неизбежно приведет к заклиниванию балансирных валов и обрыву их цепи, которая потянет за собой и цепь ГРМ, а это уже нежданная встреча клапанов и поршней со всеми вытекающими.

В чем опасность езды с такими признаками:

• износ мотора за короткий срок,
• высокий риск того, что движок просто заклинит.

К сожалению, стоимость восстановления заклинившего агрегата исчисляется сотнями тысяч рублей, а приобретение другого мотора — это лотерея, в которой покупатель, чаще всего, проигрывает.

Видео:Установка шестерни балансирных валов двигателя cdabСкачать

Узнайте предварительную стоимость ремонта в мастерской VAG-Recast

Видео:Заклинившие балансировочные валы 1.8 TSIСкачать

Когда и как менять балансировочные валы в двигателях 1.8 и 2.0 TSI?

Назвать средний ресурс службы балансирных (балансировочных) валов двигателей 1.8 TSI и 2.0 TSI от VAG сложно — в каждом случае они выходят из строя на разных пробегах. При своевременном, качественном и правильном обслуживании мотора данные детали способны отходить 200 и более тысяч километров, а при использовании контрафактных масел, масел без допуска для силовых агрегатов данного типа и/или при постоянных заправках некачественным топливом валы изнашиваются и клинят даже на 75 тысячах пробега.

Читайте также: Подшипники коленчатого вала делятся

Для исключения неприятных последствий профессионалы рекомендуют выполнять следующие действия:

заливать в мотор только качественное масло с соответствующим допуском от надежных продавцов;

менять масло с интервалом 7 500 км при езде преимущественно в городе или 10 000 км при эксплуатации авто на трассах или в городах без пробок;

не заправляться на АЗС, которые продают бензин низкого качества;

не игнорировать сигнальную лампу низкого давления масла на приборном щитке;

при возникновении проблем с давлением масла, шумов и стуков двигателя незамедлительно обращаться на специализированную СТО для диагностики и устранения неполадки.

Для выявления и устранения заводских болячек ВАГовских моторов TSI/TFSI (масложор, замена цепи ГРМ, замена балансирных валов) лучше всего предоставить автомобиль в сервис, который специализируется именно на этих двигателях.

Видео:VW Passat CC 1.8 TSI (EA888) / Замена цепи балансировочных валовСкачать

Почему мы?

Более 9 лет занимаемся VAG

На фото коллекция старых цепей ГРМ одного из наших мастеров за месяц!

Гарантия на работу

1 год или 20 000 км. Официально заверенная!

Только оригинальные запчасти VAG

Работаем с проверенным поставщиком запчастей

Специалисты по моторам TSI/TFSI профильной мастерской VAG-Rcast безошибочно диагностируют любую неисправность мотора 1.8 и 2.0 серии EA888 и предлагают оптимальные пути решения проблемы, будь то масложор, растяжение или перескакивание цепи ГРМ, любая другая неисправность или предпосылки к ней.

Мы предлагаем только самые качественные и долговечные запчасти, потому что опираемся на собственный многолетний опыт. Моторы после ремонта у нас радуют владельца долгим ресурсом без типичных для большинства проблем.

Доверяйте свой Volkswagen, Audi, Skoda или Seat c моторами TSI/TFSI профессионалам чтобы забыть и никогда не сталкиваться с типичными проблемами двигателей этой серии.

Видео:Установка втулок 06H396J баланс валов в блокСкачать

Снятие и установка цепи привода балансирных валов
Силовой агрегат. Двигатель 2.0 (бензин). Фольксваген Тигуан 1

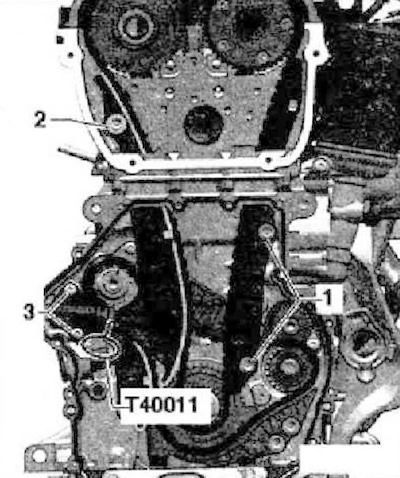

Снять верхнюю крышку цепного привода ГРМ. Снять нижнюю крышку цепного привода ГРМ. Снять цель привода распредвалов. Снять успокоитель цепи распредвалов -1-. Снять натяжитель цепи привода распредвалов -3-.

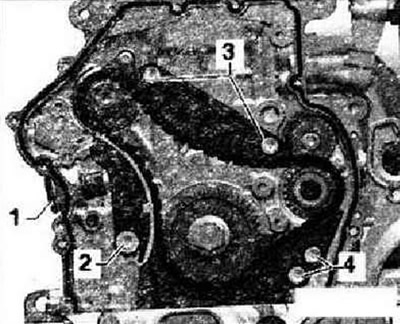

Снять натяжитель цепи привода балансирного вала -1-. Снять натяжную планку -2-. Снять успокоитель -3-. Снять успокоитель -4-. Снять цепь привода.

Видео:Китайские балансировочные валыСкачать

Установка

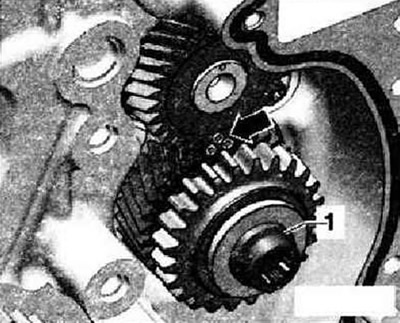

Установить вращением двухмассовый маховик/балансирный вал по меткам -стрелка-.

Инструкция: Обусловлено передачей, согласуются метки только каждого 7-го оборота.

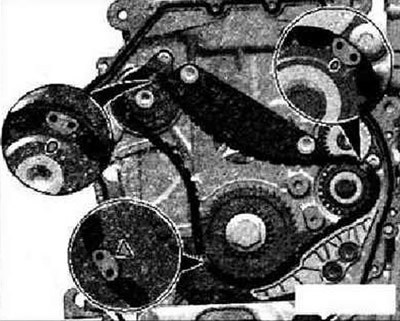

Уложить цепь привода, позиционировать цветные звенья цепи по меткам на звездочках.

Установить натяжную шину цепи привода и затянуть болт -2-. Установить успокоитель цепи привода и затянуть болты -4-. Установить успокоитель цепи привода и затянуть болты -3-. Вставить натяжитель цепи -1- с резьбовым лаком. Проверить еще раз регулировку. Проверить положение меток двухмассового маховика/балансирного вала -стрелка-.

Инструкция: Для более наглядного представления метки двухмассового маховика/балансирного вала показаны при снятой цепи.

Дальнейшая установка производится в обратной последовательности.

Видео:Установка Метки ЦЕПИ ГРМ * VW PASSAT TSI 1.8 * 2.0 * Замена Баланс ВаловСкачать

Фотоотчет Ремонт выравнивающего вала привода масляного насоса VW Passat B6 2007г (двигатель BMP, 2,0 TDI)

Решил написать о проблеме с приводом масляного насоса у авто VW Passat B6 2007г дв.2.0 TDI 103kw буквы двигателя BMP. Так как это уже второй автомобиль с одинаковой проблемой за год,думаю это будет актуально.

Читайте также: Расчет вала в solidwork

Год назад поступил пассат с заклиненной турбиной. Причиной оказался износ одного из выравнивающич валов привода масляного насоса. Выравнивающие валы продаются только в сборе за дорого, решили попробовать отремонтиравать. Насос приводится в действие через шестигранник всунутый в вал. По всей вероятности середина вала после закалки осталась очень мягкая и внутреннее отверстие изнашивается. У обоих авто пробег приблизительно 150000-175000км и у обоих турбинам капут. Первый автомобиль после ремонта проехал 35000км, пока без проблем. Сам ремонт очень простой и не дорогой. После снятия механизма валов и его разборки покупаем длинную головку номер 6 на малую трещётку, берём вал иедем к токарю. Вал разсверливаем на 0.1мм меньше диаметра головки. Измеряв глубину дырки обрезаем головку на тотже размер. Потом запресовываем втулку(головку) в вал. После обратной сборки целого механизма нужно вынуть стопорное кольцо из торца насоса и замеряем длинну самой шестигранки нужной нам для привода. Длина измеряется од вала до стопорного кольца минус 1мм(тепловой зазор). Берём ключ шестигранку 6мм и обрезаем на нужную длину. Вставляем шестигранку в привод насоса и незабываем вернуть стопорное кольцо. Устанавливаем механизм на место и счастливого пути. Приношу извинения за качество фоток (мобильник грязный).

Видео:Полное удаление балансирных валовСкачать

привод масляного насоса на дизелях с балансировочными валами

прошло уже достаточного много лет с начала выпуска многих дизельных моторов, что бы статистика обозначила их слабые места. Одним из них является привод масляного насоса на тех моделях, где имеется блок балансировочных валов.

В сборе этот узел выглядит так:

и соединяется масляный насос с приводом тоненьким шестигранником, на котором со временем «слизывает» грани, и выливается это в моментальную потерю давления масла в системе.

Случается это чаще всего на ходу, и чревато серьёзной поломкой двигателя. Поэтому для собственного душевного спокойствия при пробегах, близких к 200 000 км я бы советовал произвести превентивную замену этого шестигранника. Тем более, что работа не очень сложная, и её можно совместить с плановой заменой масла. На примере мотора 2,0 140 л.с., установленном на Шаране с механической трансмиссией рассмотрим эту процедуру:

-начинаем с удаления старого масляного фильтра

-поднимаем машину, откручиваем сливную пробку и сливаем масло

-болты крепления поддона легко доступны

-но на некоторых модификациях к передней части может быть прикреплён воздуховод. Откручиваем болты его крепления

-откручиваем кронштейн от поддона

-дальше откручиваем болты, соединяющие поддон с картером коробки

-снимаем разъём с датчика уровня (у кого он есть)

-ну а теперь можно и поддон откручивать. Я пользуюсь таким вот набором

-шестигранник на 5 не простой, у него должен быть вот такой наконечник

Читайте также: Датчика положения коленчатого вала ваз 2115

-дело в том, что есть два болта, вкручивающихся в заднюю крышку коленвала, к которым нет прямого доступа. под 90°. Зато головка болта имеет не только внешние грани под головку на 10 мм, но и внутренние, под шестигранник на 5 мм

И хотя в поддоне сделана отливка под инструмент, он всё равно под наклоном

остальные болты откручиваются обычной головкой на 10.

-поддон держится на герметике, руками не оторвать. На помощь приходит резиновая киянка

-и вот поддон снят, и виден привод насоса в его передней части

-если мешает воздуховод, его можно разобрать и отвести в сторону

-вынуть привод мешает стопорное кольцо. такое крошечное, что мне потребовалось некоторое время, что бы найти подходящий съёмник

-выковырять старое то кольцо можно и простой отвёрткой, но ведь надо ещё и обратно вставить…

-удалили кольцо, вынимаем шестигранник. У старых в сердцевине сделано отверстие с крошечной резьбой, но у меня под рукой не нашлось такого болтика, так что в ход пошла проволочка (а сгодится и магнит)

-износ не очень серьёзный, но, повторюсь, много и не надо, что бы попасть на большие деньги. Так что без сожаления вставляем новый привод на место

-и закрываем новым стопорным кольцом

-обязательно убеждаемся, что оно попало в канавку и там разжалось

-перед тем, как начинать обратную сборку, обязательно посмотрите на состояние маслозаборника. Там нередко можно увидеть подобную кратину

-в таком случае, конечно, маслозаборник желательно поменять, так как прочистить его механическим способом не получится. Но есть и более простое решение:

-снимаем с него уплотнительное кольцо, и прожигаем газом

-выдуть остатки продуктов горения, и собрать на место

-перед сборкой необходимо очистить привалочную плоскость блока

-разрешается применять насадки на дрель, но без фанатизма, что бы не оставлять глубоких царапин. А я ещё пользуюсь и удалителем герметика.

-не забываем удалить старый герметик из отверстий

-отмываем и внутренности поддона

-наносим ровный слой герметика

-до момента установки должно пройти не более 5-ти минут.

-прикладываем поддон к блоку и наживляем 4 болта по углам. там, что бы поддон висел на некотором расстоянии от блока

-это позволит наживить затем те самые два труднодоступных болты без перекоса

-затем наживляем по периметру остальные болты, и затягиваем с усилием 15Nm

-вставляем болты крепления поддона к коробке

-затягиваем их с усилием 40Nm

-прикручиваем кронштейн воздуховода

-прикручиваем сам воздуховод

-надеваем разъём на датчик уровня масла, вкручиваем и затягиваем новую сливную пробку

-опускаем машину на землю, вставляем новый фильтр

-заливаем новое масло, заводим двигатель. Через некоторое время стоит убедиться, что нет течи масла, а затем забыть про это место ещё километров на 100 000 :-))
