Установка подшипника в компрессоре

Регламентный интервал замены подшипника в муфте компрессора кондиционера примерно 100 000 км. Но никто не будет менять подшипник, если он того не требует. Часто подшипник может «отходить» без замены 150, 200 и 250 000 км. Но как только подшипник выйдет из строя он сразу даст об этом знать шумом из моторного отсека. При появлении посторонних шумов, гула не стоят тянуть с диагностикой и заменой.

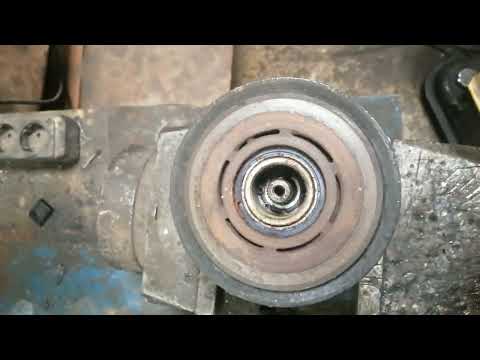

Видео:Замена подшипника в компрессоре SANDENСкачать

Как определить, что гудит именно подшипник компрессора кондиционера?

• Нужно проверить, зависит ли шум подшипника от режима работы компрессора, меняется ли характер шума, если кондиционер выключить. Если да, то с большой уверенностью можно считать причиной шума именно подшипник компрессора
• Также можно проверит люфт в шкиве, пошатать его рукой, люфта быть не должно, если присутствует хотя бы минимальный люфт, то подшипник нужно заменить
• Если компрессор кондиционера располагается на двигателе в доступном месте, то можно точно услышать источник шума

Видео:Мой Дастер. Замена подшипника муфты компрессора кондиционера. 294 тыс. км. и промывка радиаторовСкачать

Снимаем муфту компрессора

Итак, мы определили источник шума — им является подшипник муфты компрессора кондиционера и его нужно заменить.

Для замены подшипника достаточно снять только муфту компрессора, в этом случае разгерметизации системы не произойдет и систему не нужно будет перезаправлять. Но, часто, компрессор расположен в таком месте, что к нему не подлезть съемником, в этом случае придется снимать колесо, бампер или сам компрессор, тут уже, что удобнее на ваш взгляд или что дешевле по стоимости работ. После снятия компрессора снимаем муфту:

Видео:Меняем подшипник не снимая компрессора кондиционера на Ситроен!Скачать

Меняем подшипник в муфте

Перед снятием самого подшипника нужен новый на замену. Подшипник подбирается по размерам, всего снимается 3 размера: внешний диаметр, внутренний диаметр и его толщина. Подобрать подшипник вы можете у нас на сайте в разделе подшипники шкива. Размер подшипника написан на пыльнике с торца, но прочитать эти размеры до снятия тяжело, а к моменту снятия он должен быть куплен. Для подбора нового подшипника вы также можете позвонить нам и мы постараемся подсказать его размер.

Выпрессовываем старый подшипник

Для выпрессовывания подшипника есть несколько способов. В автосервисах стоит специализированный пресс, который обладает хорошим усилием и легко выдавливает старый подшипник и запрессовывает новый. В гаражных условиях, при отсутствии специального пресса, вполне можно обойтись съемником или даже обычным болтом. Как это сделать, мы показываем на видео:

Запрессовываем новый подшипник

Чтобы не оказывать усилие на новый подшипник и не повредить его, запрессовывать его нужно с помощью специальной обоймы. Вместо обоймы можно использовать старый подшипник. Процесс запрессовки аналогичен выпрессовке, только в обратном порядке. Перед установкой нового подшипника его нужно немного смазать.

Видео:Замена подшипника компрессора кондиционера на приоре. panasonik. halla компрессор приора кондиционерСкачать

Всё о замене подшипника компрессора муфты кондиционера в одной статье

Подшипник компрессора кондиционера обеспечивает вращение вала муфты и всего механизма кондиционера. Крутящий момент передаётся от шкива коленчатого вала при помощи ременной передачи. Благодаря подшипнику нему муфта может вращаться с минимальным трением.

Читайте также: Датчик температуры компрессора пневмоподвески ауди олроуд с5

Исправность детали напрямую связана с функционированием, как компрессора, так кондиционера. В статье разберём признаки и причины выхода из строя, способы ремонты и замены данного шарикоподшипника.

Видео:ЗАМЕНА ПОДШИПНИКА КОМПРЕССОРА КОНДИЦИОНЕРА НА РЕНО ЛОГАН, ЛОГАН2, САНДЕРО2, ЛАДА ЛАРГУС, АЛЬМЕРА G15Скачать

Где находиться подшипник и устройство узла

Компрессор автокондиционера находится в навесном положении на двигателе (5). На компрессора размещена электромагнитная муфта с подшипником внутри.

Сама деталь размещена в шкиве (1), который внешнюю обойму в неподвижном положении. Вращение осуществляется за счет качения внутренней части сепаратора.

Видео:Замена подшипника компрессора кондиционераСкачать

Причины неисправности подшипника муфты

К факторам, влияющим на преждевременный выход из строя подшипника привода компрессора, относятся:

1. попадание влаги внутрь пространства шкива;
2. грязевые, масляные отложение в подкапотном пространстве;
3. механическое воздействие на механизм (удар, попадание сторонних предметов);
4. неграмотное техническое обслуживание автомобильного кондиционера;
5. чрезмерное натяжение приводного ремня.

Муфта начинает работу сразу после запуска двигателя. Он вращается независимо о того, включен кондиционер или нет. По этой причине естественный износ данного узла неизбежен. Сократить срок эксплуатации могут перечисленные факторы. Износ при этом обретает лавинный характер.

Видео:Почему выходят из строя подшипники компрессора кондицицонера ? Какой подшипник надежнее?Скачать

Признаки неисправности подшипника муфты

Подшипник шкива кондиционера постоянно находится под нагрузкой. Поэтому определить его неисправность достаточно просто. Первый «звонок» — это появление постороннего гула при заведенном двигателе. Он может возникать как при холодном, так и при теплом агрегате. Если владелец игнорирует появившийся шум, он будет усиливаться. Результат – деталь заклинит со всеми последствиями.

• Характерным признаком надвигающегося ремонта является постепенный отказ включения системы кондиционера.
• Муфта перестает включаться или смыкание фрикционного шкива происходит через раз.
• Постепенный гул перерастает в грохот узла. На этой стадии потребуется полное снятие насоса и дефектовка разбитого вала.

Видео: «Шум подшипника шкива компрессора»

Видео:Подшипник на муфте компрессора кондиционераСкачать

Как проверить подшипник муфты

На практике, проверка системы выглядит достаточно просто:

1. Если посторонние звуки возникают только во время включения климат установки, причина кроется в поломке самого компрессора.
2. В случае появления гула сразу после запуска машины, неисправность кроется в элементе качения электромагнитной муфты.
3. Так же можно снять колесо и подкрылок, добраться до узла, чтобы вручную проверить работу элементов качения.

Последний вариант сопряжен с большой опасностью – оборванный привод может разрушить навесное оборудование подкапотного пространства.

Видео:Замена подшипника муфты компрессора кондиционера за 3 минутыСкачать

Инструкция по замене подшипника муфты на примере Рено Логан

Рассмотрим пример восстановления системы кондиционирования на автомобиле Рено лога 2010 года выпуска. У данного авто частой причиной поломки кондиционера является выход из строя шарикоподшипника, который нужно заменить на новый.

vazoved
Я езжу на LADA VESTA CROSS
г. Москва

Тогда просто не кому будет платить штрафы! Это Корейский автопланшет видеорегистратор 15 в 1 на Андройде..

Я Забыл про штрафы и Яндекс-Навигатор. Тут и FULL HD съемка, антирадар и GPS с 32 спутниками. Брал по демократичной цене для такого большого функционала: ТУТ

Читайте также: Компрессор copeland принцип работы

Снятие компрессора

Перед тем как производить процедуру демонтажа насоса-компрессора, необходимо спустить фреон, снять трубки и получить к нему доступ. Весь процесс демонтажа можно посмотреть на этом коротком видео:

Видео: Демонтаж компрессора:

Снятие старого подшипника

После демонтажа или отсоединения установки компрессора, производится замена подшипника компрессора кондиционера.

1. Первичная задача — освободить гайку прижимной пластины на шкиве. Для этого следует очистить место от грязи, залить жидкостью типа WD-40.
2. После снятия прижимного элемента вы увидите маленькую регулировочную шайбу. Важно её не потерять и при сборке поставить на место.
3. В подготовленном месте снимаем стопорное кольцо круглыми плоскогубцами.
4. Следующая задача – стянуть шкив с вала. Главное: не нужно прикладывать усилие на шток. Подходящее место – корпус шкива. Рабочий вариант – трехлапый съемник. На практике специалисты применяют пресс.
5. В качестве верхней подкладки выступает головка на 24. Она охватывает старый подшипник по внешней обойме, не передавая нагрузку на хрупкий корпус шкива.
6. Плавным надавливанием пресса срываем деталь с посадочного места и выдавливаем его наружу.

Установка нового шарикоподшипника

Работа по установке новой запчасти происходит в обратном порядке. Посадочное место тщательно зачищается от следов закисания, коррозии. Обойму шкива необходимо вытереть насухо. Не стоит применять смазочные материалы для облегчения вхождения запчасти – это может стать причиной нарушения соосности шкива и вала.

1. Оправкой под внешнюю обойму фиксируется новый подшипник под прессом.
2. В шкиве есть заходные фаски. Плавными нажатиями запчасть продавливается в посадку.
3. После запрессовывания необходимо сделать завальцовку внешней обоймы. Сделать это может один человек: достаточно керна и молотка. По кругу внешней обоймы выполняются легкие насечки.
4. Чтобы корректно установить шкив на место, необходимо тщательно очистить посадочную часть на вале компрессора от грязи. Для доступа можно снять электромагнитную муфту. После очистки наживляем шкив на посадочное место.
5. Финальная часть – наживление стопорного кольца в паз фиксации. Устанавливается прижимная пластина с дистанционной шайбой. Собранная деталь закручивается гайкой. Момент затяжки – 15-17 Н/м.

эгоиST
Я езжу на Ford Focus ST
г. Москва

Инженеры поработали на славу — 15 устройств в 1 корпусе.

Целый автомобильный бортовой компьютер с FULL HD съёмкой. Радует чёткая камера заднего вида и GPS навигатор с 32 спутниками.

Пользуюсь 6 месяцев, и уже забыл про штрафы.

Делюсь ссылкой на официальный сайт этого чуда-регистратора: ПОДРОБНЕЕ

Видео: Снятие и установка подшипника с помощью пресса

Замена подшипника без снятия компрессора

Существует так же способ замены подшипника без снятия компрессора, но со снятием э/м муфты. Этот вариант не всегда возможен на некоторых автомобилях. Опытные мастера рекомендуют снимать агрегат.

Читайте также: Устройство компрессора в холодильнике аристон

Видео: Снятие подшипника без снятия компрессора

Видео:КАК ПРАВИЛЬНО ЗАМЕНИТЬ ПОДШИПНИК ШКИВА КОНДИЦИОНЕРА ЛАДА ВЕСТА !!! СЛОЖНЫЙ СЛУЧИЙ 🔥Скачать

Советы по выбору и покупке детали

Перед тем, как поменять подшипник на компрессоре кондиционера, необходимо заранее выбрать новый аналог. Данный узел не относится к каталожным запчастям. По этой причине подбор его по VIN номеру не увенчается успехом. Заводской номер также не поможет – он не имеет данных о запчасти.

Проверенный вариант – подбор детали по маркировке подшипника или по размерам:

1. внутренний диаметр обоймы;
2. внешний размер;
3. толщина корпуса.

Оригинальный подшипник после снятия можно удобно промерять в руках штангенциркулем. В случае его сильного повреждения или рассыпания, можно прибегнуть к замерам посадочных плоскостей:

• наружный размер шейки вала будет соответствовать внутреннему размеру;
• посадочный размер на втулке идентичен внешнему размеру.

Высоту посадки можно определить по следам на муфте или по оставшейся обойме.

Типы используемых подшипников для муфты кондиционера

Подшипник муфты компрессора кондиционера чаще ставить двухрядный с такими особенностями:

1. он тонкостенный;
2. имеет 2 ряда качения;
3. радиально-упорная конструкция;
4. уплотнения для сохранности подшипниковой смазки внутри корпуса, защиты от грязи и пыли.

Видео:ЗАМЕНА ПОДШИПНИКА КОМПРЕССОРА КОНДИЦИОНЕРА SANDEN без снятия с автомобиля на УАЗ ПАТРИОТСкачать

Рекомендации по замене и эксплуатации подшипника муфты

Советы при выполнении операций с узлом качения компрессора:

1. Перед тем, как менять деталь, необходимо тщательно очистить поверхность от грязи. Закисшая деталь оказывает ощутимое сопротивление при выпрессовке. Не нужно бить молотком, нагревать до красна шкив – это приведет к его деформации, растрескивании.
2. При манипуляциях со шкивом важно не потерять дистанционную шайбу. Она имеет специальный размер. Новая шайба может привести к неполному срабатыванию магнитной муфты, а значит, включение компрессора будет затруднено.
3. Для более точной затяжки резьбовых соединений используйте динамометрический ключ.
4. Вышедший из строя узел лучше сохранить. Это поможет быстрее найти замену.
5. Очищайте все поверхности в процессе ремонта. Это залог работы узла.
6. Главный совет – всегда прислушиваться к работе агрегатов под капотом. Лишние шумы – сигнал проблемы.

Видео:Замена подшипника на компрессоре ,СолярисСкачать

Советы по продлению срока службы подшипника муфты

Выход из строя насоса кондиционера – это процесс естественного износа пар трения. Предотвратить это невозможно, но владелец в силах продлить срок службы узла.

1. В первую очередь – регулярный осмотр насоса, прислушивание к его работе.
2. Регулярная проверка натяжения ремня.
3. Люфты, протечки свидетельствуют о наличии прогрессирующего износа и повышении зазоров.
4. Регулярное проветривание салона, визуальный контроль системы, а также периодическое включение климат контроля способствуют поддержанию состояния агрегата.
5. Регулярная замена фреона по необходимости.
6. Не допускать попадания влаги, других жидкостей на муфту.

Заключение

Замена узла качения не относится к технологически сложным операциям. Владелец способен выполнить процедуру своими силами. В работе, здесь присутствуют свои нюансы, от соблюдения которых зависит результат ремонта.

Пользуйтесь оригинальными запчастями, соблюдайте последовательность операций, и замена не вызовет никаких трудностей.
