Для выполнения работы потребуется помощник, а также специальный ключ на 10 мм для тормозных трубок, прозрачная виниловая трубка подходящего диаметра и свежая тормозная жидкость.
- Снятие
- Установка
- Снятие и установка рулевого вала
- Снятие и установка рулевого вала ВАЗ 2106
- Видео про «Снятие и установка рулевого вала» для ВАЗ 2106
- Как поменять рулевой вал на ВАЗ 2106
- ↑ Как снять рулевой вал на ВАЗ 2106
- ↑ Как снять рулевой вал на ВАЗ 2106 видео
- ↑ Устанавливаем рулевой вал
- ↑ ВАЗ 2106 замена рулевого вала видео
- Замена рулевого вала Ваз 2106
- Снятие и установка рулевого вала Ваз 2106 Жигули
- 📽️ Видео
Видео:Как заменить рулевой вал Ваз 2106Скачать
Снятие
1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к TO и ремонту»).
2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).
4. Поворачиваем рулевое колесо в положение, при котором болт стяжной муфты (расположенной на нижнем конце рулевого вала) займет положение, удобное для отворачивания болта.
5. Торцовым ключом на 13 мм с удлинителем отворачиваем болт стяжной муфты.
6. Подходящим инструментом (например, зубилом) разжимаем муфту для облегчения снятия рулевого вала.
9. Торцовым ключом на 10 мм или раздвижными пассатижами (в случае среза отрывных головок) отворачиваем два болта крепления кронштейна вала.
10. Торцовым ключом на 13 мм отворачиваем две гайки крепления кронштейна вала рулевого управления.
11. Торцовым ключом на 13 мм ослабляем две гайки крепления компенсатора несоосности рулевого вала и вала редуктора.
12. Снимаем кронштейн с рулевого вала.
13. Отогнув края коврового покрытия и шумоизоляции, крестовой отверткой отворачиваем три самореза крепления уплотнения рулевого вала и сдвигаем уплотнение вверх.
14. Снимаем рулевой вал с вала редуктора.
16. Торцовым ключом на 10 мм ослабляем стяжной болт хомута крепления трубы верхней опоры вала.
17. Вынимаем трубу из кронштейна.
Видео:Замена рулевого вала ВАЗ 2106Скачать
Установка
1. Установка рулевого вала выполняется в обратной последовательности. При этом ориентируем впадину, выполненную на шлицах стяжной муфты рулевого вала по направлению к выступу вала редуктора рулевого механизма.
2. Подсоединяем рулевой вал к валу редуктора (при необходимости постукивая по торцу рулевого вала молотком).
3. Устанавливаем кронштейн рулевого вала, не затягивая гайки компенсатора.
4. Устанавливаем подрулевой переключатель и рулевое колесо на шлицы вала, фиксируем его гайкой и несколько раз поворачиваем влево-вправо для самоустановки вала.
5. Окончательно затягиваем гайки крепления компенсатора.
Видео:Центровка рулевого редуктора и рулевого вала! Чтоб легко крутился руль сделай это! ВАЗ 2106Скачать
Снятие и установка рулевого вала
Видео:Как отрегулировать рулевую колонку ВАЗ. Регулировка рулевого редуктора ВАЗ-2106. Редуктор руля ВАЗ.Скачать
Снятие и установка рулевого вала ВАЗ 2106

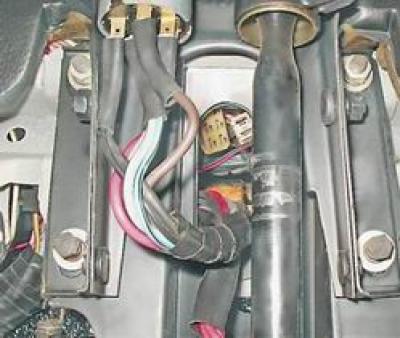

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).
Читайте также: Углы работы крестовины карданного вала
Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.
В салоне под педальным узлом отгибаем коврик и теплоизоляцию.

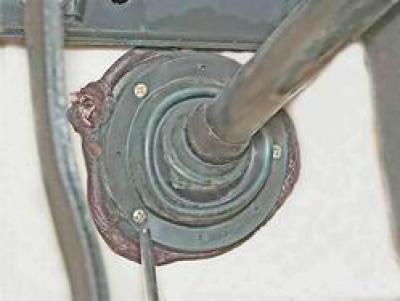

. крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала.
. и сдвигаем его вверх по валу.

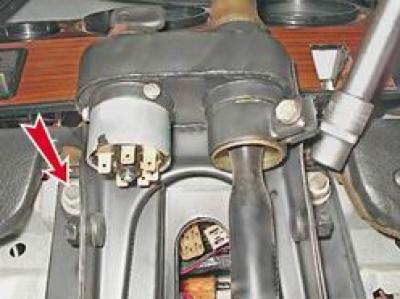

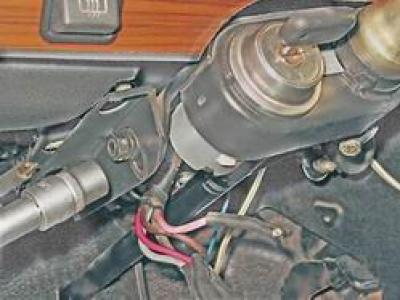

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.
Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля.

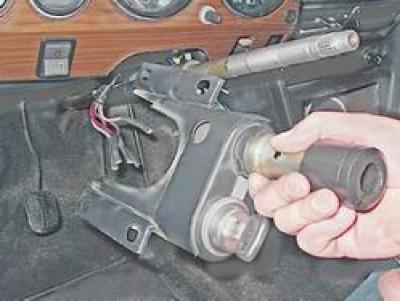

. и снимаем его вместе с рулевым валом.

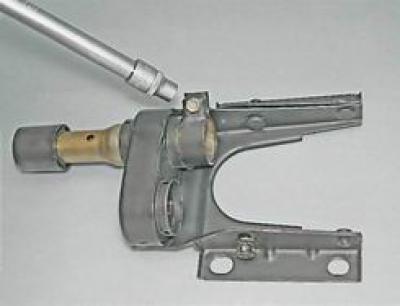

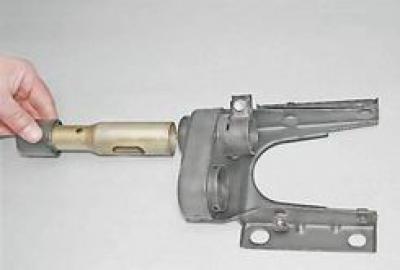

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.
На валу профрезерован паз для запорного стержня противоугонного устройства.
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.
Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.
ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении.

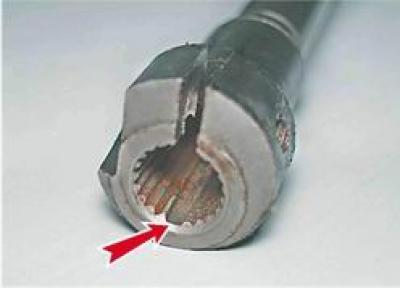

Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а.

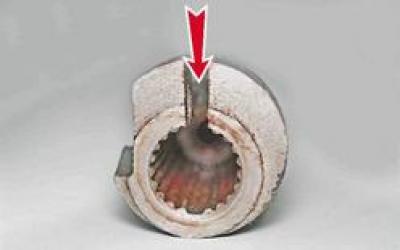

. на валу червяка имеются сдвоенные выступы.
Точно так же соединяется рулевое колесо с рулевым валом.
Видео про «Снятие и установка рулевого вала» для ВАЗ 2106
Замена рулевого вала ВАЗ 2106
Замена рулевой колонки ВАЗ 2106
Замена рулевого редуктора и вала на Жигули ВАЗ 2104 «классика». ч.1
Видео:Замена рулевого вала ВАЗ 2101-06Скачать
Как поменять рулевой вал на ВАЗ 2106
Видео:Замена рулевой колонки ВАЗ 2106Скачать
↑ Как снять рулевой вал на ВАЗ 2106
Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо, кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания.
Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.
В салоне под педальным узлом отгибаем коврик и теплоизоляцию, крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала и сдвигаем его вверх по валу.
Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.
Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля и снимаем его вместе с рулевым валом.
Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.
Видео:Замена бинокля ВАЗ 2105/2107 кронштейн рулевого валаСкачать
↑ Как снять рулевой вал на ВАЗ 2106 видео
Видео:Втулка для соединения валов в салоне ВАЗ 2101-07Скачать
↑ Устанавливаем рулевой вал
На валу профрезерован паз для запорного стержня противоугонного устройства.
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.
Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.
Вал рулевого управления устанавливается на вал червяка только в одном положении.
Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а на валу червяка имеются сдвоенные выступы.
Точно так же соединяется рулевое колесо с рулевым валом.
Видео:Как устранить ход руля (рулевого вала).Скачать
↑ ВАЗ 2106 замена рулевого вала видео
Видео:Замена подшипников рулевого вала ВАЗ Классика ВАЗ 2104Скачать
Замена рулевого вала Ваз 2106
Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо, кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания.
Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят и в салоне под педальным узлом отгибаем коврик и теплоизоляцию
Крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала Ваз 2106
Сдвигаем его вверх по валу
Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами
Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля
Снимаем его вместе с рулевым валом
Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна
На валу профрезерован паз для запорного стержня противоугонного устройства
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости. Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала. Вал рулевого управления Ваз 2106 устанавливается на вал червяка только в одном положении.
Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а на валу червяка имеются сдвоенные выступы. Точно так же соединяется рулевое колесо с рулевым валом.
Видео:Рулевой карданчик,Замена нижней крестовиныСкачать
Снятие и установка рулевого вала Ваз 2106 Жигули
Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).
Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.
В салоне под педальным узлом отгибаем коврик и теплоизоляцию.
. крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала.
. и сдвигаем его вверх по валу.
Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.
Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.
Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля.
. и снимаем его вместе с рулевым валом.
Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.
На валу профрезерован паз для запорного стержня противоугонного устройства.
Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.
Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.
ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении.
Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а.
. на валу червяка имеются сдвоенные выступы.
Точно так же соединяется рулевое колесо с рулевым валом.
