Винтовой компрессор принадлежит к одному из наиболее эффективных типов оборудования, благодаря которому получают сжатый воздух в различных отраслях промышленности (машиностроительной, электронной, деревообрабатывающей, фармацевтической, мебельной). Об особенностях работы компрессоров, возможных неисправностях и способах ремонта оборудования и пойдет речь в нашей статье.
- Составные части оборудования
- Преимущества и принцип работы
- Причины неисправностей и способы их устранения
- Компрессор плохо включается, не перезапускается, не получает сжатого воздуха, характеризуется низкой производительностью
- Чрезмерный расход и утечка масла
- Открытие предохранительного клапана, повышенное давление, срабатывание термостата и прерывателя цепи
Содержание- Составные части оборудования
- Преимущества и принцип работы
- Причины неисправностей и способы их устранения
- Компрессор плохо включается, не перезапускается, не получает сжатого воздуха, характеризуется низкой производительностью
- Чрезмерный расход и утечка масла
- Открытие предохранительного клапана, повышенное давление, срабатывание термостата и прерывателя цепи
- Причины поломки винтовых компрессоров и варианты их устранения
- Причины и способы устранения поломки
- Неисправности и ремонт винтовых компрессоров. Основные неисправности винтовых компрессоров и ремонт оборудования своими руками
- Составные части оборудования
- Преимущества и принцип работы
- Причины неисправностей и способы их устранения
- Компрессор плохо включается, не перезапускается, не получает сжатого воздуха, характеризуется низкой производительностью
- Чрезмерный расход и утечка масла
- Открытие предохранительного клапана, повышенное давление, срабатывание термостата и прерывателя цепи
- 💥 Видео

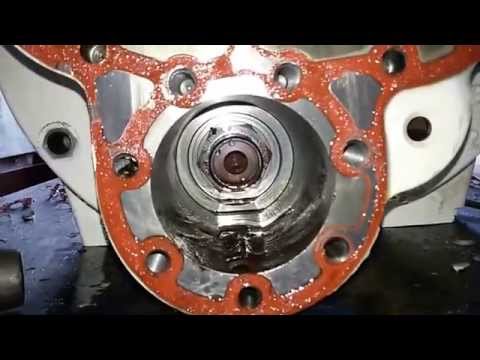

Видео:Ремонт.Винтовой компрессор Abac.Скачать
Составные части оборудования
Винтовое оборудование состоит из следующих основных элементов:
Видео:Как сломать компрессор по глупости. Холодный пуск(cold start)Скачать
Преимущества и принцип работы
- простота установки и подключения;
- непрерывность работы;
- максимальная надежность;
- длительный эксплуатационный период;
- наличие небольших эксплуатационных расходов;
- получение практически идеального по чистоте воздуха;
- минимальные энергозатраты на 1 м? воздуха;
- низкий показатель шума;
- наличие системы автоматического контроля.
Исходя из устройства винтового компрессора, его принцип работы заключается в следующем:
- при прохождении мимо всасывающего клапана и воздушного фильтра, потоки воздуха попадают в винтовой блок;
- воздух перемешивается с маслом, которое циркулирует по замкнутому пространству;
- путем воздействия винтового блока смесь из масла и воздуха попадает в маслоотделитель;
- воздух отделяется от масла и направляется к выходному отверстию компрессора;
- масло по маленькому или большому кругу через маслоохладитель (в зависимости от температуры материала) поступает обратно в винтовой блок;
- запуск винтового блока происходит с помощью электродвигателя;
- автоматическое выключение (или включение) производится с помощью реле давления.
Необходимо отметить, что масло в винтовом оборудовании выполняет несколько функций:
- создает масляную пленку;
- отводит тепло;
- распределяет воздушные потоки;
- обеспечивает зазор между роторами винтового блока;
- смазывает подшипники рабочих элементов.
Видео:Пять ошибок в ремонтах винтового компрессораСкачать
Причины неисправностей и способы их устранения
В процессе эксплуатации оборудования можно столкнуться с его поломкой. Приходится прибегнуть к ремонту винтовых компрессоров. К наиболее распространенным неисправностям оборудования относятся:
- компрессор плохо включается или не перезапускается;
- агрегат не получает сжатого воздуха;
- низкая производительность оборудования;
- чрезмерный расход и утечка масла;
- непроизвольное открытие предохранительного клапана;
- отключение компрессора термостатом;
- повышенное давление;
- срабатывание прерывателя цепи.
Компрессор плохо включается, не перезапускается, не получает сжатого воздуха, характеризуется низкой производительностью
Основной причиной плохого включения оборудования является слишком низкая температура воздуха. Нужно просто прогреть помещение, в котором находится компрессор, и все будет в порядке.
Читайте также: Подбор компрессора для станка
Агрегат не перезапускается из-за плохого закрытия всасывающего клапана. Его необходимо снять и почистить. В некоторых случаях понадобится заменить элементы.
Отсутствие сжатого воздуха в выходном отверстии компрессора свидетельствует о закрытии регулятора. Устранить неполадку можно путем проверки реле давления, которое должно подавать питание на электромагнитный клапан, связанный с регулятором.
С закрытием регулятора в большинстве случаев связана и низкая производительность агрегата. Но в этом случае причиной неисправности является загрязнение регулятора. Чтобы это устранить, снимается всасывающий фильтр, открывается и очищается регулятор. Наилучший вариант — демонтаж регулятора с его последующей очисткой.
Чрезмерный расход и утечка масла
Причинами слишком большого расхода масла могут быть:
- сломанный фильтр маслоотделителя;
- негерметичные уплотнения фильтра маслоотделителя.
В обоих случаях проблемы решаются путем замены уплотнений или самого фильтра.
Утечка масла из всасывающего фильтра говорит о том, что не закрыт регулятор или в системе чрезмерно высокое давление. В первом случае проверяется функционирование регулятора и электромагнитного клапана. Во втором случае, кроме проверки регулятора и клапана, следует тщательно осмотреть манометр.
Причиной попадания масла в пульт управления является утечка масла сквозь фланец агрегата. Данная неполадка устраняется посредством замены уплотнительного кольца компрессора.
Открытие предохранительного клапана, повышенное давление, срабатывание термостата и прерывателя цепи
Причиной открытия предохранительного клапана может служить засорение фильтра маслоотделителя. Следует проверить перепад давления между резервуаром маслоотделителя и трубопроводом со сжатым воздухом. Если существует необходимость, то фильтр следует заменить.
При наличии давления, которое превышает максимально установленную величину, нужно проверить регулятор. Может отсутствовать команда на его закрытие. Следует убедиться в том, что электромагнитный клапан будет отключенным.
Отключение компрессора термостатом происходит в случае:
- неисправности терморасширительного клапана;
- недостаточного количества масла;
- неисправности сливной системы.
Решаются данные проблемы соответственно следующим образом:
- осуществляется замена клапана;
- масло доливается до нужного уровня;
- проверяются обратный клапан и трубопроводы, сливающие масло.
Срабатывание прерывателя цепи связано с:
- перегревом электродвигателя;
- недостаточным напряжением в сети;
- чрезмерно высокой температурой в помещении.
При перегреве электродвигателя проверяется реле и теплоотвод от него. При нормальном отводе тепла нажимается кнопка сброса и осуществляется перезапуск компрессора.
Те же самые действия производятся и при наличии недостаточного напряжения в сети и высокой комнатной температуры. Единственное отличие — предварительная проверка напряжения и обеспечение качественной вентиляции соответственно.
Видео об устранении неисправностей винтового компрессора:
Видео:Как проверить термостат винтового компрессора?Скачать
Причины поломки винтовых компрессоров и варианты их устранения
При длительной эксплуатации оборудования, можно столкнуться с ситуацией, когда необходим ремонт.
Наиболее частые неисправности винтовых компрессоров:
Видео:Ремонт Винтового компрессора. Шлифуем, фрезеруем детали.Скачать
Причины и способы устранения поломки
Компрессор плохо включается
Основной причиной плохого включения оборудования является слишком низкая температура воздуха. Нужно просто прогреть помещение, в котором находится компрессор.
Компрессор не перезапускается
Это происходит из-за плохого закрытия всасывающего клапана. Его необходимо снять и почистить. Возможно, что придется заменить элементы.
Отсутствие сжатого воздуха в выходном отверстии компрессора
Это говорит о закрытии регулятора. Устранить неполадку можно путем проверки реле давления, которое должно подавать питание на электромагнитный клапан, связанный с регулятором.
В большинстве случаев причина неисправности-загрязнение регулятора. Для исправления ситуации, снимается всасывающий фильтр, открывается и очищается регулятор. Наилучший вариант — демонтаж регулятора с его последующей очисткой.
Чрезмерный расход и утечка масла
Причинами слишком большого расхода масла могут быть: — сломанный фильтр маслоотделителя, н егерметичные уплотнения фильтра маслоотделителя. В обоих случаях проблемы решаются путем замены уплотнений или самого фильтра. Утечка масла из всасывающего фильтра говорит о том, что не закрыт регулятор или в системе чрезмерно высокое давление. В первом случае проверяется функционирование регулятора и электромагнитного клапана. Во втором случае, кроме проверки регулятора и клапана, следует тщательно осмотреть манометр. Причиной попадания масла в пульт управления является утечка масла сквозь фланец агрегата. Данная неполадка устраняется посредством замены уплотнительного кольца компрессора.
Непроизвольное открытие предохранительного клапана
Причиной открытия предохранительного клапана может служить засорение фильтра маслоотделителя. Следует проверить перепад давления между резервуаром маслоотделителя и трубопроводом со сжатым воздухом. Если существует необходимость, то фильтр следует заменить.
Отключение компрессора термостатом
Происходит в случае: неисправности терморасширительного клапана, недостаточного количества масла, неисправности сливной системы. Решить проблемы можно следующим образом: заменить клапан, долить масло до нужного уровня, п роверить обратный клапан и трубопроводы, сливающие масло.
Читайте также: Обратный клапан водяной для компрессора
В этом случае нужно проверить регулятор. Может отсутствовать команда на его закрытие. Следует убедиться в том, что электромагнитный клапан будет отключенным.
Срабатывание прерывателя цепи
Происходит в случае перегрева электродвигателя, недостаточного напряжения в сети, чрезмерно высокой температурой в помещении. При перегреве электродвигателя проверяется реле и теплоотвод от него. При нормальном отводе тепла, нажимается кнопка сброса, осуществляется перезапуск компрессора. Те же самые действия производятся и при наличии недостаточного напряжения в сети и высокой комнатной температуры. Единственное отличие — предварительная проверка напряжения и обеспечение качественной вентиляции.
Для избежания возможных поломок оборудования необходимо вовремя проводить ТО. Для этого компания Ceccato предусмотрела специальные сервисные наборы.
Достоинства сервисных комплектов
- Снижение затрат
- Привлекательные цены: стоимость набора это сумма розничных цен элементов комплекта минус 10-20%.
- Сниженные затраты на администрирование.
- Уменьшение времени возможного простоя компрессора при обслуживании.
- Энергосбережение при использовании оригинальных запчастей.
- Экономия времени
- Проведение всех необходимых процедур по обслуживанию за 1 визит.
- Экономия времени на поиск и заказ отдельных запасных частей. Легкость приобретения
- Все необходимые для ТО компрессора элементы в одной упаковке. Исключен риск неполного технического обслуживания
- Содержит все подлежащие замене детали
Видео:Диагностика компрессора CECCATO CSA7,5. Превышение давления. Компрессор не останавливается.Скачать
Неисправности и ремонт винтовых компрессоров. Основные неисправности винтовых компрессоров и ремонт оборудования своими руками
Главная страница » Публикации » Неисправности и ремонт винтовых компрессоров. Основные неисправности винтовых компрессоров и ремонт оборудования своими руками
Винтовой компрессор принадлежит к одному из наиболее эффективных типов оборудования, благодаря которому получают сжатый воздух в различных отраслях промышленности (машиностроительной, электронной, деревообрабатывающей, фармацевтической, мебельной). Об особенностях работы компрессоров, возможных неисправностях и способах ремонта оборудования и пойдет речь в нашей статье.
Видео:Работа винтового компрессора, его принцип действия и устройство.Скачать
Составные части оборудования
Винтовое оборудование состоит из следующих основных элементов:
- Корпуса. В большинстве случаев производится из стали, которая покрывается негорючим, шумопоглощающим и маслостойким материалом.
- Винтового блока компрессора (его еще называют винтовой парой), который является «сердцем» оборудования. Он состоит из двух высокотехнологичных роторов, которые находятся во внутренней части корпуса.
- Трех видов трубопроводов: масляного, воздушного и воздушно-масляного.
- Всасывающего клапана. Регулирует производительность агрегата путем пневматического управления.
- Всасывающего воздушного фильтра. Предназначен для очистки воздуха, который поступает в компрессор. Фактически состоит из двух фильтров, которые установлены перед всасывающим клапаном и на корпусе агрегата (где забирается воздух).
- Ременной передачи. Обеспечивает определенную скорость вращения роторов (чем она выше, тем лучше производительность оборудования) путем объединения «усилий» двух шкивов, расположенных на винтовой паре и двигателе. Мощные компрессоры оснащены редуктором или муфтой с прямой передачей.
- Электродвигателя. Через ременную передачу приводит в действие винтовую пару.
- Вентилятора. Способствует поступлению воздушных потоков и охлаждению винтовой пары и электродвигателя.
- Термостата. Данный элемент в схеме винтового компрессора играет роль регулятора температурного режима. Благодаря термостату масло с температурой свыше 72ºС проходит через охлаждающий радиатор.
- Масляного фильтра. Очищает масло перед поступлением в винтовую пару.
- Маслоотделителя. Металлический бак, в средней части которого расположена перегородка с отверстиями. Процесс очистки воздуха от масла происходит путем создания центробежной силы.
- Маслоохладителя. Охлаждает масло после отделения от сжатого воздуха.
- Концевого воздухоохладителя. Охлаждает сжатый воздух перед тем, как его подать к потребителю, а также на выходе оборудования делает температуру, превышающую на 10-15ºС температуру воздуха окружающей среды.
- Блока электронного управления. Контролирует работу винтового компрессора и передает на дисплей рабочие характеристики оборудования.
- Реле давления. Задает максимальное давление компрессора. В новейших моделях оборудования реле отсутствует, поскольку используется система электронного контроля.
- Предохранительного клапана. При превышении давления в маслоотделителе над максимально возможным значением происходит его автоматическое срабатывание.
Видео:Унос масла винтового компрессора, причина № 2Скачать
Преимущества и принцип работы
Огромный спрос на винтовые компрессоры обусловлен тем, они обладают многочисленными преимуществами по сравнению с использованием центробежного или поршневого оборудования. Основными из них являются:
- простота установки и подключения;
- непрерывность работы;
- максимальная надежность;
- длительный эксплуатационный период;
- наличие небольших эксплуатационных расходов;
- получение практически идеального по чистоте воздуха;
- минимальные энергозатраты на 1 м³ воздуха;
- низкий показатель шума;
- наличие системы автоматического контроля.
Исходя из устройства винтового компрессора, его принцип работы заключается в следующем:
- при прохождении мимо всасывающего клапана и воздушного фильтра, потоки воздуха попадают в винтовой блок;
- воздух перемешивается с маслом, которое циркулирует по замкнутому пространству;
- путем воздействия винтового блока смесь из масла и воздуха попадает в маслоотделитель;
- воздух отделяется от масла и направляется к выходному отверстию компрессора;
- масло по маленькому или большому кругу через маслоохладитель (в зависимости от температуры материала) поступает обратно в винтовой блок;
- запуск винтового блока происходит с помощью электродвигателя;
- автоматическое выключение (или включение) производится с помощью реле давления.
Читайте также: Компрессор для продувки систем отопления
Необходимо отметить, что масло в винтовом оборудовании выполняет несколько функций:
- создает масляную пленку;
- отводит тепло;
- распределяет воздушные потоки;
- обеспечивает зазор между роторами винтового блока;
- смазывает подшипники рабочих элементов.
Видео:Ремонт компрессораСкачать
Причины неисправностей и способы их устранения
В процессе эксплуатации оборудования можно столкнуться с его поломкой. Приходится прибегнуть к ремонту винтовых компрессоров. К наиболее распространенным неисправностям оборудования относятся:
- компрессор плохо включается или не перезапускается;
- агрегат не получает сжатого воздуха;
- низкая производительность оборудования;
- чрезмерный расход и утечка масла;
- непроизвольное открытие предохранительного клапана;
- отключение компрессора термостатом;
- повышенное давление;
- срабатывание прерывателя цепи.
Компрессор плохо включается, не перезапускается, не получает сжатого воздуха, характеризуется низкой производительностью
Основной причиной плохого включения оборудования является слишком низкая температура воздуха. Нужно просто прогреть помещение, в котором находится компрессор, и все будет в порядке.
Агрегат не перезапускается из-за плохого закрытия всасывающего клапана. Его необходимо снять и почистить. В некоторых случаях понадобится заменить элементы.
Отсутствие сжатого воздуха в выходном отверстии компрессора свидетельствует о закрытии регулятора. Устранить неполадку можно путем проверки реле давления, которое должно подавать питание на электромагнитный клапан, связанный с регулятором.
С закрытием регулятора в большинстве случаев связана и низкая производительность агрегата. Но в этом случае причиной неисправности является загрязнение регулятора. Чтобы это устранить, снимается всасывающий фильтр, открывается и очищается регулятор. Наилучший вариант — демонтаж регулятора с его последующей очисткой.
Чрезмерный расход и утечка масла
Причинами слишком большого расхода масла могут быть:
- сломанный фильтр маслоотделителя;
- негерметичные уплотнения фильтра маслоотделителя.
В обоих случаях проблемы решаются путем замены уплотнений или самого фильтра.
Утечка масла из всасывающего фильтра говорит о том, что не закрыт регулятор или в системе чрезмерно высокое давление. В первом случае проверяется функционирование регулятора и электромагнитного клапана. Во втором случае, кроме проверки регулятора и клапана, следует тщательно осмотреть манометр.
Причиной попадания масла в пульт управления является утечка масла сквозь фланец агрегата. Данная неполадка устраняется посредством замены уплотнительного кольца компрессора.
Открытие предохранительного клапана, повышенное давление, срабатывание термостата и прерывателя цепи
Причиной открытия предохранительного клапана может служить засорение фильтра маслоотделителя. Следует проверить перепад давления между резервуаром маслоотделителя и трубопроводом со сжатым воздухом. Если существует необходимость, то фильтр следует заменить.
При наличии давления, которое превышает максимально установленную величину, нужно проверить регулятор. Может отсутствовать команда на его закрытие. Следует убедиться в том, что электромагнитный клапан будет отключенным.
Отключение компрессора термостатом происходит в случае:
- неисправности терморасширительного клапана;
- недостаточного количества масла;
- неисправности сливной системы.
Решаются данные проблемы соответственно следующим образом:
- осуществляется замена клапана;
- масло доливается до нужного уровня;
- проверяются обратный клапан и трубопроводы, сливающие масло.
Срабатывание прерывателя цепи связано с:
- перегревом электродвигателя;
- недостаточным напряжением в сети;
- чрезмерно высокой температурой в помещении.
При перегреве электродвигателя проверяется реле и теплоотвод от него. При нормальном отводе тепла нажимается кнопка сброса и осуществляется перезапуск компрессора.
Те же самые действия производятся и при наличии недостаточного напряжения в сети и высокой комнатной температуры. Единственное отличие — предварительная проверка напряжения и обеспечение качественной вентиляции соответственно.
Видео об устранении неисправностей винтового компрессора:
Дизайн гостиной следует тщательно продумать, ведь это главная комната, где собирается вместе вся семья Ремонт – процесс ответственный, особенно ели дело.
В данной статье будет рассмотрен ремонт потолка своими руками в ванной комнате. Будут рассмотрены два способа, которые не требуют особых затрат и навыков.
Стяжка пола – один из самых важных шагов при проведении внутренних отделочных работ. Кривой пол может стать причиной не только больших неудобств в.
- Свежие записи
- Чем отличается двухтактный мотор от четырехтактного
- Сколько масла заливать в редуктор мотоблока
- Какие моторы бывают у стиральных машин
- Какие валы отсутствуют в двухвальной кпп
- Как снять стопорную шайбу с вала
💥 Видео
ВАЖНО!! Ошибки в схеме подключения (монтаже) винтовых компрессоров. Comaro SB11 + Comaro SB15Скачать
Ремонт винтового компрессора Airman PDS185SСкачать
Унос масла винтового компрессора, причина номер 1Скачать
Ремонт винтовых компрессоров. Восстановление заводского покрытия с помощью MODENGY 1007 #shortsСкачать
Обзор винтового компрессора. Давление в системе.Скачать
Ремонт винтового блока компрессораСкачать
Как ухаживать за компрессором? Обучающее видеоСкачать
Унос масла винтового компрессора, причина №3Скачать
Разборка и выявление неисправностей винтового компрессора TRANEСкачать
Устройство и принцип работы винтового компрессораСкачать
компрессор зиф настройка винтовСкачать
