Устройства связанные с процессором через шину а не напрямую называют

ПЕРСОНАЛЬНЫМ КОМПЬЮТЕРОМ (сокращенно ПК или РС, произносится «пи-си», англ. Реrsonal Сomputer) НАЗЫВАЮТ НЕБОЛЬШУЮ ЭВМ, ОРИЕНТИРОВАННУЮ НА НЕСПЕЦИАЛИСТА В ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКЕ.

До появления персональных компьютеров инженеры, ученые, экономисты, представители других профессий общались с ЭВМ только с помощью посредников – инженеров – система техников и программистов, поскольку работа на ЭВМ старых типов требовала специальной подготовки. С появлением персональных ЭВМ необходимость в таком посредничестве отпала, так как процесс общения с ЭВМ значительно упростился. Кроме того, произошло снижение их стоимости. В связи с этим, персональные компьютеры стали такими же привычными на рабочих местах инженеров, ученых, секретарей и менеджеров как, например, телефоны.

Впервые производство персональных компьютеров было поставлено на поток в 1975 году американской фирмой APPLE (произносится «эпл»). Ее основатель, Стив Джобс собрал свой первый персональный компьютер в гараже своего отца. Начальный капитал его фирмы не превышал тысячи долларов, но не прошло и десяти лет, как он перевалил за миллиард долларов — настолько высок, оказался спрос на ее продукцию. В 1981 году появились первые персональные компьютеры фирмы IBM (произносится «ай-би-эм»). Они были более дешевыми и в них были использованы последние разработки сразу нескольких других фирм, в частности программное обеспечение фирмы MICROSOFT (произносится «Майкрософт»). Машины этого типа (они выпускались и выпускаются далеко не только фирмой IBM, более того эта компания с тех пор ничем особенным не выделялась среди тысяч других) в течение полутора — двух лет заняли лидирующее положение на рынке. В 1991 году на долю компьютеров APPLE (им присвоили имя «Мэкинтош») приходилось всего 4% продаж.

АРХИТЕКТУРА – ОПИСАНИЕ СЛОЖНОЙ СИСТЕМЫ, СОСТОЯЩЕЙ ИЗ МНОЖЕСТВА ЭЛЕМЕНТОВ, КАК ЕДИНОГО ЦЕЛОГО.

Понятие архитектуры, как правило, ассоциируется с чем-то прекрасным. Это не совсем так. Архитектор направляет свои усилия на то, чтобы здание или комплекс зданий были не только красивыми, но и удобными в эксплуатации, надежными, экономичными, легко и быстро возводимыми, безопасными. В вычислительной технике архитектура определяет состав, назначение, логическую организацию и порядок взаимодействия всех аппаратных и программных средств, объединенных в единую вычислительную систему. Иными словами, архитектура описывает то, как ЭВМ представляется пользователю.

В СОВРЕМЕННЫХ ПЕРСОНАЛЬНЫХ КОМПЬЮТЕРАХ, КАК ПРАВИЛО, ИСПОЛЬЗУЕТСЯ ПРИНЦИП ОТКРЫТОЙ АРХИТЕКТУРЫ. ОН ЗАКЛЮЧАЕТСЯ В ТОМ, ЧТО УСТРОЙСТВА, НЕПОСРЕДСТВЕННО УЧАСТВУЮЩИЕ В ОБРАБОТКЕ ИНФОРМАЦИИ (ПРОЦЕССОР, СОПРОЦЕССОР, ОПЕРАТИВНАЯ ПАМЯТЬ), СОЕДИНЯЮТСЯ С ОСТАЛЬНЫМИ УСТРОЙСТВАМИ ЕДИНОЙ МАГИСТРАЛЬЮ — ШИНОЙ. УСТРОЙСТВА, СВЯЗАННЫЕ С ПРОЦЕССОРОМ ЧЕРЕЗ ШИНУ, А НЕ НАПРЯМУЮ, НАЗЫВАЮТ ПЕРИФЕРИЙНЫМИ (обратите внимание, как пишется это слово!) Шина представляет собой канал передачи данных в виде проводников на печатной плате или многожильного кабеля.

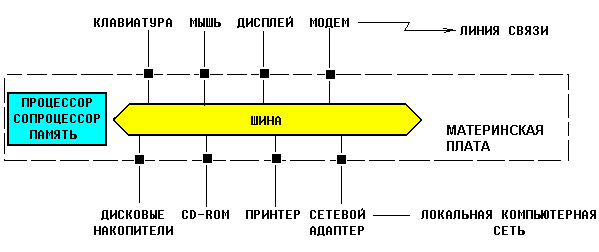

На этой схеме шина изображена в виде двунаправленной стрелки, чтобы указать на то, что информация по ней движется как от процессора к периферийным устройствам, так и в обратную сторону. Черными квадратиками обозначены разъемы. Схема носит условный характер, иллюстрирующий только основные принципы устройства современного компьютера, поэтому ряд устройств, в частности видеоадаптер, здесь не изображены.

ПРОЦЕССОР, СОПРОЦЕССОР, ПАМЯТЬ И ШИНА С РАЗЪЕМАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ РАЗМЕЩАЮТСЯ НА ЕДИНОЙ ПЛАТЕ, НАЗЫВАЕМОЙ МАТЕРИНСКОЙ ИЛИ ОСНОВНОЙ (англ. motherboard или mainboard):

Если открыть корпус компьютера, то можно увидеть большую плату, на которой размещаются микросхемы, другие электронные устройства и разъемы (слоты), в которые вставлены другие платы и к которым посредством кабелей подключены другие устройства. Это и есть материнская плата.

КОНФИГУРАЦИЯ- СОСТАВ УСТРОЙСТВ, ПОДКЛЮЧЕННЫХ К КОМПЬЮТЕРУ.

ПОРТ- ТОЧКА ПОДКЛЮЧЕНИЯ ВНЕШНЕГО УСТРОЙСТВА К КОМПЬЮТЕРУ.

Почему именно так устроен компьютер? Потому что в таком случае он превращается в подобие детского конструктора — его можно собрать из любых устройств, имеющихся на рынке (в том числе и произведенных различными фирмами).

ПРЕИМУЩЕСТВА ОТКРЫТОЙ АРХИТЕКТУРЫ ЗАКЛЮЧАЮТСЯ В ТОМ, ЧТО ПОЛЬЗОВАТЕЛЬ ПОЛУЧАЕТ ВОЗМОЖНОСТЬ:

1) ВЫБРАТЬ КОНФИГУРАЦИЮ КОМПЬЮТЕРА. Действительно, если Вам не нужен принтер, или не хватает средств на его приобретение, никто не заставляет Вас, его покупать вместе с новым компьютером. Раньше было не так, все устройства продавались единым комплектом, причем какого-то определенного типа, так, что выбрать или заменить что-то было невозможно.

Читайте также: Давление в шинах кавасаки z750

2) РАСШИРИТЬ СИСТЕМУ, ПОДКЛЮЧИВ К НЕЙ НОВЫЕ УСТРОЙСТВА. Например, накопив денег и купив принтер, Вы легко сможете подключить его к Вашему компьютеру.

3) МОДЕРНИЗИРОВАТЬ СИСТЕМУ, ЗАМЕНИВ ЛЮБОЕ ИЗ УСТРОЙСТВ БОЛЕЕ НОВЫМ. Действительно, не нужно для этого выбрасывать весь компьютер! Достаточно вместо одного устройства подключить другое. В частности, можно заменить материнскую плату, чтобы из компьютера на базе процессора старого типа получить компьютер на базе процессора нового типа.

Дата добавления: 2015-09-14 ; просмотров: 1351 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ

Видео:Как работает компьютер? Шины адреса, управления и данных. Дешифрация. Взгляд изнутри!Скачать

Устройства связанные с процессором через шину а не напрямую называют

11. АРХИТЕКТУРА ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА.

ПЕРСОНАЛЬНЫМ КОМПЬЮТЕРОМ (сокращенно ПК или РС, произносится «пи-си», англ. Реrsonal Сomputer) НАЗЫВАЮТ НЕБОЛЬШУЮ ЭВМ, ОРИЕНТИРОВАННУЮ НА НЕСПЕЦИАЛИСТА В ВЫЧИСЛИТЕЛЬНОЙ ТЕХНИКЕ. До появления персональных компьютеров инженеры, ученые, экономисты, представители других профессий общались с ЭВМ только с помощью посредников- инженеров-системотехников и программистов, поскольку работа на ЭВМ старых типов требовала специальной подготовки. С появлением персональных ЭВМ необходимость в таком посредничестве отпала, так как процесс общения с ЭВМ значительно упростился. Кроме того, произошло снижение их стоимости. В связи с этим, персональные компьютеры стали такими же привычными на рабочих местах нженеров, ученых, секретарей и менеджеров как, например, телефоны.

Впервые производство персональных компьютеров было поставлено на поток в 1975 году американской фирмой APPLE (произносится «эпл»). Ее основатель, Стив Джобс собрал свой первый персональный компьютер в гараже своего отца. Начальный капитал его фирмы не превышал тысячи долларов, но не прошло и десяти лет, как он перевалил за милиард долларов- настолько высок оказлся спрос на ее продукцию. В 1981 году появились первые персональные компьютеры фирмы IBM (произносится «ай-би-эм»). Они были более дешевыми и в них были использованы последние разработки сразу нескольких других фирм, в частности программное обеспечение фирмы MICROSOFT (произносится «Майкрософт»). Машины этого типа (они выпускались и выпускаются далеко не только фирмой IBM, более того эта компания с тех пор ничем особенным не выделялась среди тысяч других) в течение полутора -двух лет заняли лидирующее положение на рынке. В 1991 году на долю компьютеров APPLE (им присвоили имя «Мэкинтош») приходилось всего 4% продаж.

АРХИТЕКТУРА- ОПИСАНИЕ СЛОЖНОЙ СИСТЕМЫ, СОСТОЯЩЕЙ ИЗ МНОЖЕСТВА ЭЛЕМЕНТОВ, КАК ЕДИНОГО ЦЕЛОГО.

Понятие архитектуры, как правило, ассоциируется с чем-то прекрасным. Это не совсем так. Архитектор направляет свои усилия на то, чтобы здание или комплекс зданий были не только красивыми, но и удобными в эксплуатации, надежными, экономичными, легко и быстро возводимыми, безопасными. В вычислительной технике архитектура определяет состав, назначение, логическую организацию и порядок взаимодействия всех аппаратных и программных средств, объединенных в единую вычислительную систему. Иными словами, архитектура описывает то, как ЭВМ представляется пользователю.

В СОВРЕМЕННЫХ ПЕРСОНАЛЬНЫХ КОМПЬЮТЕРАХ, КАК ПРАВИЛО, ИСПОЛЬЗУЕТСЯ ПРИНЦИП ОТКРЫТОЙ АРХИТЕКТУРЫ. ОН ЗАКЛЮЧАЕТСЯ В ТОМ, ЧТО УСТРОЙСТВА, НЕПОСРЕДСТВЕННО УЧАСТВУЮЩИЕ В ОБРАБОТКЕ ИНФОРМАЦИИ (ПРОЦЕССОР. СОПРОЦЕССОР. ОПЕРАТИВНАЯ ПАМЯТЬ), СОЕДИНЯЮТСЯ С ОСТАЛЬНЫМИ УСТРОЙСТВАМИ ЕДИНОЙ МАГИСТРАЛЬЮ — ШИНОЙ. УСТРОЙСТВА, СВЯЗАННЫЕ С ПРОЦЕССОРОМ ЧЕРЕЗ ШИНУ, А НЕ НАПРЯМУЮ, НАЗЫВАЮТ ПЕРИФЕРИЙНЫМИ (обратите внимание как пишется это слово!) Шина представляет собой канал передачи данных в виде проводников на печатной плате или многожильного кабеля.

На этой схеме шина изображена в виде двунаправленной стрелки, чтобы указать на то, что информация по ней движется как от процессора к периферийным устройствам, так и в обратную сторону. Черными квадратиками обозначены разъемы. Схема носит условный характер, иллюстрирующий только основные принципы устройства современного компьютера, поэтому ряд устройств, в частности видеоадаптер, здесь не изображены.

ПРОЦЕССОР, СОПРОЦЕССОР, ПАМЯТЬ И ШИНА С РАЗЪЕМАМИ ДЛЯ ПОДКЛЮЧЕНИЯ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ РАЗМЕЩАЮТСЯ НА ЕДИНОЙ ПЛАТЕ, НАЗЫВАЕМОЙ МАТЕРИНСКОЙ ИЛИ ОСНОВНОЙ (англ. motherboard или mainboard):

Если открыть корпус компьютера, то можно увидеть большую плату, на которой размещаются микросхемы, другие электронные устройства и разъемы (слоты), в которые вставлены другие платы и к которым посредством кабелей подключены другие устройства. Это и есть материнская плата.

Читайте также: Обновление драйвера шина pci

КОНФИГУРАЦИЯ- СОСТАВ УСТРОЙСТВ, ПОДКЛЮЧЕННЫХ К КОМПЬЮТЕРУ.

ПОРТ- ТОЧКА ПОДКЛЮЧЕНИЯ ВНЕШНЕГО УСТРОЙСТВА К КОМПЬЮТЕРУ.

Почему именно так устроен компьютер? Потому что в таком случае он превращается в подобие детского конструктора- его можно собрать из любых устройств, имеющихся на рынке (в том числе и произведенных различными фирмами).

ПРЕИМУЩЕСТВА ОТКРЫТОЙ АРХИТЕКТУРЫ ЗАКЛЮЧАЮТСЯ В ТОМ, ЧТО ПОЛЬЗОВАТЕЛЬ ПОЛУЧАЕТ ВОЗМОЖНОСТЬ:

1) ВЫБРАТЬ КОНФИГУРАЦИЮ КОМПЬЮТЕРА. Действительно, если Вам не нужен принтер, или не хватает средств на его приобретение, никто не заставляет Вас его покупать вместе с новым компьютером. Раньше было не так,- все устройства продавались единым комплектом, причем какого-то определенного типа, так, что выбрать или заменить что-то было невозможно.

2) РАСШИРИТЬ СИСТЕМУ, ПОДКЛЮЧИВ К НЕЙ НОВЫЕ УСТРОЙСТВА. Например, накопив денег и купив принтер, Вы легко сможете подклють его к Вашему компьютеру.

3) МОДЕРНИЗИРОВАТЬ СИСТЕМУ, ЗАМЕНИВ ЛЮБОЕ ИЗ УСТРОЙСТВ БОЛЕЕ НОВЫМ. Действительно, не нужно для этого выбрасывать весь компьютер! Достаточно вместо одного устройства подключить другое. В частности, можно заменить материнскую плату, чтобы из компьютера на базе процессора старого типа получить компьютер на базе процессора нового типа.

12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРСОНАЛЬНОГО КОМПЬЮТЕРА.

Для оценки возможностей вычислительной машины необходимо знать ее технические характеристики:

1) ТИП ПРОЦЕССОРА. Компьютер на базе процессора более современного типа будет при всех прочих равных условиях производительнее чем машины на базе процессоров старых типов.

2) ТАКТОВАЯ ЧАСТОТА. Это основная характеристика быстродействия компьютера. Напомним, что компьютер сводит выполнение всех операций к большому числу простейших действий. ТАКТ — ПРОМЕЖУТОК ВРЕМЕНИ, НЕОБХОДИМЫЙ ДЛЯ ВЫПОЛНЕНИЯ ОДНОЙ ПРОСТЕЙШЕЙ МАШИННОЙ ОПЕРАЦИИ. ТАКТОВАЯ ЧАСТОТА- КОЛИЧЕСТВО ТАКТОВ В СЕКУНДУ. Очевидно, чем больше это число, тем быстрее работает компьютер. ТАКТОВАЯ ЧАСТОТА ИЗМЕРЯЕТСЯ В ГЕРЦАХ. 1 ГЕРЦ РАВЕН 1 ТАКТУ В СЕКУНДУ. Современные компьютеры работают на тактовых частотах в несколько десятков или сотен МегаГерц, то есть выполняют несколько десятков или сотен миллионов простейших машинных операций за одну секунду.

3) РАЗРЯДНОСТЬ -ОБЪЕМ ИНФОРМАЦИИ, ПЕРЕДАВАЕМЫЙ ПО ШИНЕ ЗА 1 МАШИННЫЙ ТАКТ. Иными словами, разрядность- ширина канала передачи данных. Разрядность можно сравнить с шириной магистрали, по которой движется поток автомашин. Если она узкая, поток машин растянется, и чтобы проехать до нужного пункта потребуется много времени, если магистраль широкая- значительно меньше. Разрядность связана с типом процессора и материнской платы. Например, первый микропроцессор фирмы INTEL 8008 имел разрядность 4 бита, а процессор PENTIUM — 32 бита.

4) ОБЪЕМ ОПЕРАТИВНОЙ ПАМЯТИ. ОН ОПРЕДЕЛЯЕТ ВОЗМОЖНОСТЬ ЗАПУСКА НА ЭВМ ТЕХ ИЛИ ИНЫХ ПРОГРАММ. Как Вы помните, в оперативной памяти хранится обрабатываемая в данный момент информация. Ее объем должен быть достаточным для этого. Если это не так, соответствующие программы не смогут быть запущены на данной машине. Поэтому при описании программ всегда указывают, какой должен быть объем оперативной памяти, чтобы можно было запустить данную программу. В первых ПК фирмы IBM (1981 г.) максимальный объем оперативной памяти был установлен равным 640 Кбайт. Считалось, что это очень много, и больше никогда не потребуется. Оказалось, однако, что это далеко не так, и производителям техники и программных продуктов пришлось очень скоро заняться преодолением «барьера 640». В настоящее время объем оперативной памяти достигает нескольких десятков Мегабайт.

5) ХАРАКТЕРИСТИКИ ПЕРИФЕРИЙНЫХ УСТРОЙСТВ. Все предыдущие характеристики касались устройств, находящихся на материнской плате. К характеристикам периферийных устройств относятся емкость жесткого диска, число и типы дисководов для дискет, тип дисплея и объем видеопамяти, тип и скорсть печати принтера, быстродействие модема и т.д.

Видео:03. Основы устройства компьютера. Память и шина. [Универсальный программист]Скачать

Тема 2.4. Архитектура персональных эвм

Понятие «архитектура ЭВМ» появилось в середине 60-х годов прошлого века, когда существенно изменился подход к созданию вычислительных машин. На смену независимой разработке аппаратуры от средств математического обеспечения пришла новая технология, заключающаяся в проектировании ЭВМ как системы, состоящей из совокупности аппаратных (hardware) и программных (software) средств.

Читайте также: Размер шин chrysler 300m

Так возникло принципиально новое понятие – «архитектура ЭВМ».

Архитектура – это описание сложной системы, состоящей из множества элементов как единого целого.

Применительно к вычислительной технике архитектура определяет состав, назначение, логическую организацию и порядок взаимодействия всех аппаратных и программных средств, объединенных в единую вычислительную систему. Одинаковая архитектура разных компьютеров обеспечивает их совместимость.

В архитектуре ЭВМ выделяются три составляющие, представленные на рис. 2.4.1. Архитектура современного персонального компьютера определяется несколькими основополагающими принципами, которые, по сути, являются обобщением принципов построения ЭВМ, предложенных группой ученных во главе с Джоном фон Нейманом в середине XX века.

Принцип программного управления. Для решения каждой задачи составляется программа, которая определяет последовательность действий компьютера.

Принцип программы, сохраняемой в памяти. Команды программы подаются, как и данные, в виде чисел и обрабатываются так же, как и числа, а сама программа перед выполнением загружается в оперативную память, что ускоряет процесс ее выполнения.

Принцип произвольного доступа к памяти. Программы и данные записываются в произвольное место оперативной памяти, что позволяет обратиться по любому заданному адресу к требуемому участку памяти.

На основании изложенных принципов сформулируем следующее определение.

Электронно-вычислительная машина (компьютер) – это техническое устройство, которое после ввода в память начальных данных и программы их обработки, представленных в общем цифровом формате, автоматически осуществляет вычислительный процесс, заданный программой, и выдает результаты решения задачи в форме, пригодной для восприятия человеком.

Изменения архитектуры компьютеров обусловлены стремлением повышения качества и производительности персональных компьютеров. Именно поэтому в архитектуре персональной ЭВМ появилась кэш-память. Аналогично для повышения производительности компьютера в его архитектуру введены каналы прямого доступа к оперативной памяти, которые используются для обмена данными с устройствами ввода-вывода, минуя микропроцессор. Периферийные устройства подключаются к аппаратуре компьютера через специальные контроллеры – устройства управления периферийными устройствами, освобождая процессор от непосредственного управления данным оборудованием.

Еще одним новшеством архитектуры современных персональных компьютеров является использование специализированных процессоров для управления отдельными периферийными устройствами, например, видеоадаптером. В архитектуре персонального компьютера появился сопроцессор – устройство, функционирующее параллельно с главным процессором и выполняющее специальные операции, например, математический сопроцессор используется для выполнения сложных математических вычислений.

В персональных компьютерах реализован еще один принцип – принцип открытой архитектуры. Он заключается в том, что устройства, непосредственно участвующие в обработке информации (процессор, сопроцессор, оперативная память), соединяются с остальными устройствами единой магистралью – шиной.

Устройства, связанные с процессором через шину, а не напрямую, называют периферийными.

Обмен данными и командами между внутренними устройствами ПК происходит по проводникам многожильного кабеля – системным шинам. Основной задачей системной шины является передача данных между процессором и остальными электронными узлами компьютера. По системной шине осуществляется не только передача данных, но и адресация устройств, а также происходит обмен специальными служебными сигналами. В зависимости от этого в архитектуре ПК различают три вида шин:

Используемые в настоящее время шины отличаются разрядностью, способом передачи сигнала (последовательные или параллельные), пропускной способностью, количеством и типом поддерживаемых устройств, а также протоколом работы.

Шина адреса. По этой шине передаются адреса ячеек оперативной памяти, где находятся команды, которые необходимо выполнить процессору. В современных процессорах адресная шина 32-разрядная, то есть она состоит из 32 параллельных проводников.

Шина данных. По этой шине происходит передача данных из оперативной памяти в регистры процессора и наоборот. В ПК на базе процессоров Intel Pentium шина данных 64-разрядная, т.е. за один такт на обработку поступает сразу 8 байт данных.

Шина команд. По этой шине из оперативной памяти поступают команды, выполняемые процессором. Команды представлены в виде байтов. Простые команды занимают один байт, а более сложные – два, три и больше байт памяти. Большинство современных процессоров имеют 32-разрядную командную шину, хотя существуют 64-разрядные процессоры с командной шиной.

Системная плата, помимо рассмотренных элементов, содержит ряд дополнительных, которые обеспечивают нормальное функционирование системы и во многом определяют качество системной платы и компьютера в целом.
