Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее максимальное рабочее давление емкости, в которую перепускается газ. [4]
Камера низкого давления редуктора должна иметь манометр i пружинный предохранительный клапан, отрегулированный на соот ветствующее разрешенное давление в емкости, в которую перепускает ся газ. [5]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [6]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [7]
Камера низкого давления редуктора должна пметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [8]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [9]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее максимальное рабочее давление емкости, в которую перепускается газ. [10]
Камера низкого давления редуктора должна иметь манометр в пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [11]
Камера низкого давления редуктора снабжается манометром и пружинным предохранительным клапаном, отрегулированным на соответствующее максимальное рабочее давление емкости, в которую перепускается газ. [12]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее максимальное рабочее давление емкости, в которую перепускается газ. [13]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный на соответствующее разрешенное давление в емкости, в которую перепускается газ. [14]
Камера низкого давления редуктора должна иметь манометр и пружинный предохранительный клапан, отрегулированный а соответствующее разрешенное давление в емкости, в которую перепускается газ. [15]
Видео:Не покупай газовый редуктор пока не посмотришь это видеоСкачать
Газовый Редуктор Низкого Давления Устройство Работа
Открывают и закрывают редуктор с помощью вентиля
Монтаж и техосмотр газовых редукторов выполняет специалист. Потребитель обязан соблюдать правила эксплуатации, написанные в инструкции. К общим рекомендациям относят следующее:
Видео:Как работает газовый редуктор в автомобиле? Принцип работы на примере редуктора OMVL СPRСкачать
Газовый Редуктор Низкого Давления Устройство Работа
Газовый редуктор — устройство для понижения давления газа или газовой смеси, находящейся в какой-либо ёмкости (например в баллоне, или газопроводе), до рабочего и для автоматического поддержания этого давления постоянным, независимо от изменения давления газа в баллоне или газопроводе.
Согласно ГОСТ 13861-89 редукторы для газопламенной обработки классифицируются:
По принципу действия: на редукторы прямого и обратного действия;
По назначению и месту установки: баллонные (Б), рамповые (Р), сетевые (С);
По роду редуцируемого газа: ацетиленовые (А), кислородные (К) пропан-бутановые (П), метановые (М);
По числу ступеней редуцирования и способу задания рабочего давления: одноступенчатые с пружинным заданием давления (О), двухступенчатые с пружинным заданием давления (Д), одноступенчатые с пневматическим задатчиком давления (З).
Редукторы отличаются друг от друга цветом окраски корпуса и присоединительными устройствами для крепления их к баллону. Редукторы, за исключением ацетиленовых, присоединяются накидными гайками, резьба которых соответствует резьбе штуцера вентиля. Ацетиленовые редукторы крепятся к баллонам хомутом с упорным винтом.
Читайте также: Снятие редуктора газон некст ямз
Основные параметры
Давление на входе — как правило, до 250 атмосфер для сжатых (несжижаемых) газов и 25 атмосфер для сжижаемых и растворенных газов. Давление на выходе — типовое 1-16 атм., хотя выпускаются и другие модификации. Расход газа — в зависимости от типа редуктора и его назначения, колеблется от нескольких десятков литров в час, до нескольких сот м?/час.
Принцип работы
Принцип действия редуктора определяется его характеристикой. У редукторов прямого действия — падающая характеристика, то есть рабочее давление по мере расхода газа из баллона несколько снижается, у редукторов обратного действия — возрастающая характеристика, то есть с уменьшением давления газа в баллоне рабочее давление повышается. Редукторы различаются по конструкции, принцип действия и основные детали одинаковы для каждого редуктора.
Редуктор обратного действия (рис. 1а) работает следующим образом. Сжатый газ из баллона поступает в камеру высокого давления 8 и препятствует открыванию клапана 9. для подачи газа в горелку или резак необходимо вращать по часовой стрелке регулирующий винт 2, который ввертывается в крышку 1. Винт сжимает нажимную пружину 3, которая в свою очередь выгибает гибкую резиновую мембрану 4 вверх. При этом передаточный диск со штоком сжимает обратную пружину 7, поднимая клапан 9, который открывает отверстие для прохода газа в камеру низкого давления 13. Открыванию клапана препятствует не только давление газа в камере высокого давления, но и пружина 7, имеющая меньшую силу, чем пружина 3. Автоматическое поддержание рабочего давления на заданном уровне происходит следующим образом. Если отбор газа в горелку или резак уменьшится, то давление в камере низкого давления повысится, нажимная пружина З сожмется и мембрана 4 выправится, а передаточный диск со штоком 5 опустится и редуцирующий клапан 9 под действием пружины 7 прикроет седло клапана 10, уменьшив подачу газа в камеру низкого давления. При увеличении отбора газа процесс будет автоматически повторяться. Давление в камере высокого давления 8 измеряется манометром 6, а в камере низкого давления 13— манометром 11. Если давленые в рабочей камере повысится сверх нормы, то при помощи предохранительного клапана 12 произойдет сброс газа в атмосферу. Помимо однокамерных редукторов применяют двухкамерные, в которых давление газа понижается постепенно в двух камерах редуцирования, расположенных последовательно одна за другой. Двухкамерные (двухступенчатые) редукторы обеспечивают более постоянное рабочее давление и менее склонны к замерзанию, однако они сложнее по конструкции, поэтому двухкамерные (двухступенчатые) редукторы используют тогда, когда необходимо поддерживать рабочее давление с повышенной точностью.
Манометры
Для измерения избыточного давления газа применяют приборы, которые называются манометрами. На кислородных и ацетиленовых редукторах используют пружинные манометры. Основной частью манометра является изогнутая запаянная трубка, по которой пропускается газ. Под давлением газа трубка выпрямляется тем больше, чем выше давление. Трубка соединяется со стрелкой, перемещение трубки передается и стрелке. Манометры рассчитаны на определенное давление. На каждом манометре имеется красная черта, соответствующая наибольшему допускаемому давлению. Категорически запрещается нагружать манометры давлением, превышающим их верхний предел изменения.
Не разрешается пользоваться манометрами, когда отсутствует пломба или клеймо, просрочен срок проверки, стрелка манометра при включении редуктора не возвращается на нулевую отметку, разбито стекло или имеются другие повреждения. Манометры проверяют не реже одного раза в год.
Читайте также: Тяговый редуктор для газели
Манометры присоединяют к камерам высокого и рабочего давления гаечным ключом, для уплотнения применяют прокладки из фибры и кожи.
Редукторы для бытовых баллонов
К особой группе можно отнести редуктор газовый бытовой. Он предназначен для понижения давления пропана, который от баллона поступает в печь или газовый котел. Редукторы, применяемые для стабильной работы баллона, имеют различные формы, габариты, пропускную способность, массу .
Для сохранения и транспортировки газа в сжатом и сжиженном состоянии разработаны специальные газовые баллоны — емкости, в которых вещества содержатся под высоким давлением. Баллоны бывают двух видов:
Регулятор газа для композитных баллонов
Композитные баллоны, которые с успехом заменяют габаритные и небезопасные образцы, компактны, меньше весят и более взрывобезопасные, не поддаются коррозии внутри. Условия эксплуатации баллонов нового типа требуют использования регуляторов, которые отвечают требованиям европейских стандартов.
Одна из таких модификаций — редуктор для композитного газового баллона А300i-A310i, который имеет свои особенности:
Регулировка газового редуктора
В электронных моделях редукторов вначале настраивают чувствительность, а затем – работу на холостом ходу. Вначале заведите мотор на бензине и выставьте обороты на уровне около 1000 оборотов в минуту. После прогрева до +50 выключите подачу бензина и выжгите его остаток. Мотор остановится. Чтобы подготовить машину для настройки редуктора, сделайте следующее:
- Выставьте мощность на регистре на максимуме.
- В двухрегуляторном редукторе первый отсек откройте до предела, второй – лишь приоткройте.
- Затяните винт холостого хода, затем открутите его на 5 витков.
- Регулятор чувствительности установите в средней позиции.
- Заведите мотор на газе.
- С помощью подкачки выставьте обороты мотора на значение 2000 в минуту.
- Понемногу перекрывайте подкачку и крутите винт холостого хода, пока стартер не достигнет максимальных оборотов в минуту.
- Достигнув данного значения, заглушите подкачку вообще. Мотор должен работать на холостом ходу.
- Выставив обороты стартера, плавно завинтите винт регулировки чувствительности.
В итоге стартер в режиме стоянки авто не должен выходить за пределы 1100-1200 оборотов в минуту. Если это произошло снова – повторите все действия сначала. Перед тем, как тронуться, вновь опустите вращение стартерного вала чуть ниже 1000 об/мин.
Чувствительность редуктора настраивается проще – раскручивайте винт, пока обороты стартера не стали меняться. Затем завинтите его в среднем на один виток. Нажмите резко на педаль газа – двигатель усилит обороты, но не рывком, а быстро, но плавно.
Вакуумные редукторы регулируются похожим методом — но применяется и раздельная настройка холостого хода и чувствительности.
Чем промыть редуктор?
Промывание деталей редуктора производится при помощи практически любых летучих, лёгких и текучих растворителей – начиная от 646-го и заканчивая высококачественным бензином, почти не оставляющим следов после испарения. Лучший эффект даёт технический этанол. Ни в коем случае не промывайте водкой – в её состав входит сахар, образующий впоследствии липкий слой, затрудняющий движение мембран. Цель – смыть смолу и иные тяжёлые фракции, образующиеся при расслоении, разложении бензина или дизеля, особенно плохо очищенного.
Видео:Как отремонтировать редукторСкачать
Назначение и устройство газового редуктора
Устройство редукторов. Редукторы служат для понижения давления газа, отбираемого из баллона, и автоматического поддержания рабочего давления постоянным, независимо от падения давления газа в баллоне. Согласно ГОСТ 6268 постовые редукторы выпускают на рабочее давление газа перед горелкой или резаком: для кислорода — от 0,5 до 15 кгс/см 2 , для ацетилена — от 0,01 до 1,5 кгс/см 2 . Существует много конструкций редукторов, но принцип действия и основные детали их примерно одинаковы.
Читайте также: Муфта заднего редуктора тойота гайя

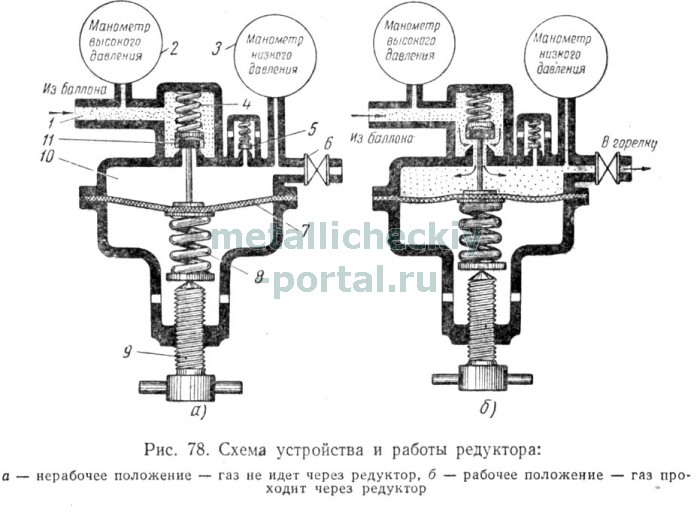

Схема устройства и работы редуктора показана на рис. 78.
Сжатый газ из баллона поступает в камеру высокого давления 1. Давление перед редуктором определяется по манометру 2. Далее газ проходит через клапан 11, преодолевая значительное сопротивление, вследствие чего давление газа за клапаном становится ниже. Пройдя клапан, газ поступает в камеру низкого давления 10. Давление в камере определяется по манометру 3. Из камеры низкого давления газ через вентиль 6 подается в горелку.
Мембрана (пластина из резины с прокладками из ткани) 7, регулирующий винт 9 и пружины 8 и 4 служат для регулирования положения клапана 11, от степени открытия которого зависит рабочее давление газа после редуктора. Чем больше открыт клапан, тем выше рабочее давление газа и тем большее количество газа будет проходить через редуктор. При ввертывании винта 9 сжимаются пружины 8 и 4, открывается клапан 11 и давление в камере 10 повышается. При вывертывании винта 9, наоборот, клапан 11 прикрывается, а давление газа в камере 10 уменьшается.
Установленное рабочее давление в редукторе автоматически поддерживается постоянным. При уменьшении количества отбираемого газа его давление начнет возрастать и в камере низкого давления 10 газ будет с большей силой давить на мембрану 7, которая отойдет вниз и сожмет пружину 8.
При этом пружина 4 прикроет клапан 11 и будет держать его в таком положении до тех пор, пока давление в камере 10 не станет вновь равным его первоначальной величине. Обратное явление наблюдается при понижении рабочего давления в камере 10. Предохранительный клапан 5 защитит мембрану от разрыва в случае, если клапан 11 начнет пропускать газ.
По конструкции редукторы бывают однокамерные и двухкамерные. В двухкамерных (двухступенчатых) редукторах давление понижается в две ступени: в первой ступени с начального в 150 кгс/см 2 до промежуточного 40-50 кгс/см 2 , а во второй ступени — до конечного рабочего давления 3-15 кгс/см 2 . Двухступенчатые редукторы обеспечивают практически постоянное рабочее давление газа, не изменяющееся при понижении давления в баллоне по мере расходования из него газа. Двухкамерные редукторы менее склонны к «замерзанию», однако они сложнее по конструкции, чем однокамерные, и требуют для своего изготовления больше цветного металла, а поэтому и более дороги.
Баллонные редукторы для кислорода и ацетилена показаны на рис. 79. Ацетиленовый редуктор по принципу действия и конструктивному оформлению подобен кислородному. Отличие состоит в том, что для присоединения к вентилю баллона у ацетиленовых редукторов вместо накидной гайки имеется специальный хомут с нажимным винтом. Кислородные редукторы окрашивают в голубой цвет, ацетиленовые — в белый.
Редукторы для других горючих газов присоединяются к штуцеру вентиля баллона накидной гайкой с левой трубной резьбой 1/2″ и окрашиваются в красный цвет.
Для централизованного питания кислородом применяют центральные (рамповые) редукторы ДКР-250/500, рассчитанные на максимальную пропускную способность до 250 и 500 м 3 /ч, при рабочем давлении 3-16 кгс/см 2 . В отдельных случаях применяют специальные редукторы с пропускной способностью до 1500-6000 м 3 /ч.
