Устройство регулятора давления воздуха для компрессора с манометром

Регулятор давления газа или редукционный клапан предназначен для снижения давления в линии отводимой от основной и поддержании этого давления на постоянном уровне.

Регуляторы давления используют для поддержания давления, необходимого для работы пневматического, газового или другого оборудования.

Например, редукционные клапаны устанавливаются на баллоны с газом и позволяют настроить необходимое давление в линии отводимой к потребителю. Редукционные клапаны, установленные на баллонах часто называют редукторами давления, так как они редуцируют или снижают давление в отводимой линии (reduction — сокращение, уменьшение, снижение).

Видео:Автоматика на компрессор, Реле давления для компрессора,Прессостат для компрессораСкачать

Устройство регулятора давления

Принципиальная схема регулятора давления показана на рисунке.

В корпусе клапана установлена пружина 1, поджатие который регулируется винтом 2. Пружина через мембрану 3 и толкатель 4 воздействует на седельный клапан 7, на который в противоположном направлении воздействует пружина 8.

Давление на выходе зависит от величины зазора между клапаном 7 и седлом 5, кроме того оно воздействующие на мембрану 3 через канал 6.

Представленный клапан имеет два канала входной и выходной, поэтому его называют двухлинейным.

Регулятор давления с фильтром

Это устройство совмещает в себе редукционный клапан и фильтр, который очищает сжатый воздух от примесей, частиц грязи, пыли. Подробнее об устройстве и принципе действия такого регулятора (РДФ) можно узнать здесь https://izpk.ru/reduktor-rdf-3-1-rdf-3-2.

Видео:Как настроить регулятор давления воздуха на гаражном компрессоре QUATTRO ELEMENTI KM 50-380Скачать

Как работает регулятор давления?

В исходом состоянии газ поступает на вход клапана, протекает в зазоре между седлом и клапаном и поступает на выход. Величина зазора определяется степенью поджатия пружины, которое изменяется с помощью регулировочного винта. Получается, что давление на выходе зависит от давления на входе и величины зазора между клапаном 7 и седлом 5.

В случае, если давление на выходе вырастет, то под его воздействием мембрана переместится и сожмет пружину, которая, в свою очередь, переместит клапан 7, проходное сечение уменьшится. Потери давления на нем возрастут, что вызовет падение давление в отводимой линии до величины настройки.

Если давление на выходе регулятора упадет ниже установленной величины, давление с которым газ воздействует на мембрану уменьшится, в результате снизится поджатие пружины 1. Клапан 7 переместится и увеличит проходное сечение. Потери на нем снизятся, что вызовет рост давления в отводимой линии до величины настройки.

Как регулятор поддерживает давление на постоянном уровне

Получается, что величина давления в отводимой линии поддерживается на постоянном уровне, за счет изменения величины потерь на регуляторе. Регулятор настраивается с помощью регулировочного винта, который изменяет поджатие пружины 1, управляющее воздействие на клапан через мембрану оказывает давление газа из отводимой линии.

Давление на выходе регулятора определяется как разность между давлением на входе и величиной потерь давления на клапане.

Видео:Редуктор давления для компрессора или регулятор давления поршневого компрессораСкачать

Трехлинейный регулятор давления

Регулятор имеющий помимо входного и выходного каналов еще и дополнительный — для сброса воздуха при критическом повышении давления называют трехлинейным.

Конструкция этого регулятора отличается от конструкции двухлинейного наличием отверстия в мембране, которое открывается в случае если давление превысит критическую величину. В обычных условиях регулятор работает также как и двухлиненый.

Если давление на выходе возрастает до значения, достаточного чтобы переместить мембрану в крайнее верхнее положение и открыть канал сброса. Газ через этот канал отправляется в атмосферу. Давление в отводимой линии снижается до тех, пока усилия пружины не будет достаточно чтобы закрыть канал сброса.

Так как сброс избыточного давления осуществляется в атмосферу, трехлинейные регуляторы представленной конструкции используют для регулирования давления воздуха.

Таким образом, принцип действия регулятора давления газа, схож в принципом действия гидравлического редукционного клапана, показанном на видео.

Видео:Регулятор давления воздуха новый . Ремонт !!!Скачать

Изготовление реле давления воздуха для компрессора

Модели воздушных компрессоров бюджетного исполнения не всегда имеют в конструкции реле давления воздуха, потому что такие же приборы ставятся на ресивере. По этой причине компании, производящие данную технику, полагают наличие визуального контроля давления через манометры достаточным. Однако, при длительных по времени работах для защиты от перегрева лучше установить регулятор давления для компрессора, что позволит автоматизировать включение и выключение привода.

Видео:Регулировка давления компрессора. Настройка автоматики компрессора. Регулировка прессостатаСкачать

Устройство и схема реле

Реле компрессора делятся на два типа: нормально разомкнутые и нормально замкнутые. Первые включают компрессор при превышении давления воздуха, а вторые — при понижении давления ниже определенного уровня.

В качестве исполнительного элемента реле давления выступают пружины, чья сила сжатия меняется через специальный винт. Обычно силу сжатия пружин устанавливают на отметке до 6 атмосфер, что указано в инструкции пользователя. Так как жесткость и гибкость элементов пружинного типа зависят от температуры окружающей среды, то все конструкции прессостатов для компрессора рассчитывают на работу в диапазоне от -5 до +80 градусов.

Два обязательных подузла такого реле: разгрузочный клапан и выключатель механического типа. Первый подключается к воздухопроводящей магистрали, расположенной между ресивером и компрессором. С его помощью ведется управление электродвигателем. При отключении компрессорного привода такой клапан сбросит 2 атмосферы сжатого воздуха в окружающую среду, разгружая от избытка усилия подвижные элементы компрессора. Данное усилие нужно развить при повторном включении компрессора. За счет этого предотвращается перегруз двигателя по предельному крутящему моменту. При запуске разгруженного двигателя клапан запирается без излишней нагрузки на привод.

Особенности прессостата

У механического выключателя имеется функция «stand by». За счет нее предотвращается случайный пуск двигателя. При нажатии кнопки привод включается, и компрессор работает автоматически. В момент отключения двигатель компрессора не начнет работу даже при наличии незначительного количества атмосфер в пневмосети напорного типа.

Повышение безопасности работ обеспечивается за счет оснащения промышленных конструкций реле давления предохранителем в виде клапана. Он очень полезен при неожиданной остановке двигателя, неисправности поршня или другой аварийной ситуации.

Иногда корпус прессостата имеет внутри тепловое реле для проверки силы тока в первичной сети. Если этот параметр начинает расти, то для предотвращения перегрева и следующего за ним пробоя в обмотках такое реле отключит двигатель.

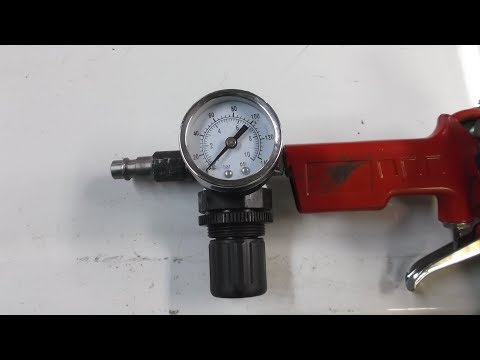

Видео:Обзор регулятора давления на краскопульт, или как выкинуть Рубас ₽!Скачать

Подключение и настройка

Общая схема компрессорной установки дает представление, что реле давления расположено между клапаном разгрузки и вторичной управляющей цепью. Чаще всего прессостат для компрессора имеет четыре резьбовых головки, одна из которых присоединяет устройство к ресиверу, а другая подключает манометр для контроля показаний. На третью можно установить предохранительный клапан, а последняя имеет резьбовую заглушку в четверть дюйма в резьбе. При свободном разъеме пользователь может устанавливать по своему усмотрению контрольный манометр.

Прессостат подключают по следующей последовательности:

1. Устройство соединяют с разгрузочным клапаном ресивера.
2. Ставят контрольный манометр или заглушку.
3. К контактам подключаются цепи управления двигателя.
4. Если в сети напряжения имеются колебания, то подключение производят через сетевой фильтр, в том числе при мощности контактов, большей, чем имеющаяся у тока нагрузки двигателя.
5. Если в этом есть необходимость, то реле через винты регулировки настраивают на нужное давление воздуха.

Читайте также: Orthoforma 135 кг компрессор

Подключение сопровождается проверкой соответствия напряжения в сети заводским настройкам реле давления. К примеру, трехфазная сеть в 380 Вольт предполагает применения трехконтактной группы, а на 220 Вольт нужно использовать двухфазную группу.

Настройка производится, когда ресивер заполнен минимум на две трети. Реле отключают от сети, снимают верхнюю крышку и меняют сжатие двух пружин. За предел рабочего давления отвечает регулировочный винт с осью большего диаметра. На плате рядом имеется метка давления в виде буквы Р и указание направления вращения винта, с помощью которого меняется указанный параметр. Второй винт помогает установить необходимую разность ΔР и имеет указатель, куда он вращается.

Чтобы ускорить процесс настройки, в некоторых случаях выводят наружу регулировочный винт, который изменяет верхний уровень давления. Контроль осуществляют согласно показаниям манометра на регуляторе давления для компрессора.

Видео:Как устроен регулятор давления воздуха?Скачать

Самостоятельное изготовление реле давления

Наличие навыков и исправного термореле, взятого у списанного холодильника, позволяет самостоятельно создать прессостат для компрессора. Но при этом практического применения у него не будет по причине неспособности держать верхнюю планку длительное время. Ведь прочность резинового сильфона весьма ограничена.

Наиболее удобно переделывать термореле KTS 011. У них строго обратная последовательность срабатывания. Это означает, что реле включается при росте температуры в холодильнике, а отключение идет при понижении температуры.

Последовательность действий при проведении работ следующая:

1. Установить расположение соответствующих контактов с помощью прозвона цепи.
2. Дорабатываете соединение термореле с компрессором, для чего патрубок и манометр присоединяются к клапану, а контакты — к клеммам цепи двигателя.
3. Под крышкой имеется винт регулировки. Включение компрессора сопровождается последовательным вращением с контролем показаний по манометру.
4. Установление нижнего положения позволяет постепенно передвигать шток лицевой кнопки.
5. Крышка устанавливается на место, регулировать приходится вслепую по причине отсутствия места для второго манометра.

Для безопасности интервал регулирования давления на таком термореле находится на отметке от 1 до 6 атмосфер. Но при применении приборов с упрочненным сильфоном верхний диапазон увеличивают до 10 атмосфер, чего часто бывает достаточно.

Когда прошла проверка работоспособности реле, нужно обрезать трубку капиллярного вида и вывести оттуда скопившийся хладагент. Конец трубки впаивают в разгрузочный клапан.

Затем необходимо произвести действия по подключению самостоятельно изготовленного прессостата к управляющей компрессором схеме. Гайкой присоединяем реле к управляющей плате, нарезаем резьбу на штоке. Затем накручиваем контргайку для регулирования пределов изменения воздушного давления.

С учетом того, что группа контактов любого такого реле от холодильника рассчитывается на весьма значительные токи, то с помощью данного способа коммутируются цепи повышенной мощности, включая вторичные цепи управления двигателем компрессора.

Вышеописанное устройство является очень важным элементом для любого аппарата. С его помощью регулируется работа привода электродвигателя. Самостоятельно изготовленное реле не обладает особой практичностью, но с помощью упрочненного сильфона можно увеличить интервал давления и повысить производительность устройства. Оно также позволяет коммутировать цепи повышенной мощности по типу вторичных для управления двигателем компрессора.

Видео:Компрессор травит воздух. Как работает обратный клапан компрессораСкачать

Реле давления воздуха для компрессора

Четкость работы компрессорного оборудования во многом зависит от качества используемой автоматики. Расскажем, что она собой представляет, из каких элементов состоит, для решения какого рода задач предназначена. В двух словах автоматика для компрессоров создана для контроля давления и работы основных элементов системы. В ее состав входят прессостат, контрольно-распределительный блок и вспомогательные приборы.

Видео:РДВ (регулятор давления воздуха) КАМАЗ, МАЗ, ЗИЛ, УРАЛ, КРАЗ, ЛИАЗ 100-3512010Скачать

Что собой представляет прессостат

Прессостат — реле давления для компрессора, главная составляющая компрессорной автоматики. Он отвечает за запуск, остановку системы в случае достижения ей заданных параметров подачи воздушных масс. По мере получения требуемых значений происходят следующие операции:

• включается двигатель, когда давление критически высокое;
• система отключается, если давление недопустимо низкое.

То есть, реле давления компрессора осуществляет регулировку рабочего процесса системы с момента включения до полного отключения. Оно не позволяет компрессору работать при повышенных нагрузках, предотвращает его преждевременный износ. Во многом успешность работы системы зависит от слаженности всех ее составляющих: воздушный редуктор, манометры, коммуникации подводящего типа (штуцеры, трубки), само реле.

Видео:Что такое редуктор и регулятор, для чего они нужны и как работаютСкачать

О переключателе

В реле давления на компрессор предусмотрено закрытое специальным клапаном отверстие. Оно открывается в целях обеспечения условий для отвода воздуха из компрессора после отключения оборудования. При последующих запусках в трубках не будет остатков воздуха, это предотвратит повышение допустимых параметров давления выше максимальных отметок.

Переключатель давления отвечает за замыкание либо размыкание контактов, запускает или останавливает двигатель. Приобрести реле можно в любом онлайн-магазине или обычной точке продаж, занимающей дистрибуцией оборудования, инструментов для работы и дома. Обязательно предварительно читайте отзывы, если есть вопросы по выбору, работе оборудования, задавайте их специалистам, консультантам.

Видео:Как устроен регулятор давления воздуха. Что внутри?Скачать

Зачем нужен контрольно-распределительный блок

Контрольно-распределительный блок, что понятно из его названия, решает две задачи:

• контролирует объемы воздуха, который подается в систему;
• регулирует параметры включения двигателя компрессорной установки, его стабильной работы.

Визуально блок с регулятором похож на вентиль, открывающий или перекрывающий отверстие входа в трубу до заданных отметок. Это позволяет регулировать объемы поступления воздуха внутрь системы, параметры давления. Вентиль вращают в левую и правую сторону, изменяя таким образом подачу воздушных масс.

Вес блока составляет от 250 до 350 г с учетом модели оборудования. Стоит устройство недорого, а его роль в работе компрессора неоценима. Поэтому качеству, состоянию блока необходимо уделять особое внимание.

Видео:Регулируем прессостат. Максимальное и минимальное давление включения и выключения компрессораСкачать

Принцип функционирования

Реле давления для компрессора осуществляет управление поршневой установкой, поддерживает внутри ресивера оптимальные показатели давления. Иногда можно найти такой узел на винтовых приборах — он будет отвечать за выполнение сжатия воздушных масс, их правильную подачу.

С учетом силы пресса пневмоавтоматики прибор оказывает воздействие на линию под напряжением. Недостаток давления запускает мотор, в момент достижения заданных показателей — отключает его. Речь идет о стандартной схеме работы, которая предполагает подключение к сети замкнутого контура.

Роль воздушного прессостата

В конструкционной схеме эжектора предусмотрен заполненный воздухом баллон с заданным давлением. Понижение показателей требует включить мотор, восстановить уровень. При обратной описанной ситуации будет зафиксирован избыток. Подача воздуха приостановится, иначе емкость лопнет. За управление этими процессами отвечает прессостат.

Как срабатывают пружины жесткости

Существуют модификации с иным рабочим алгоритмом. Добиваясь минимальных значений в компрессионной схеме, прессостат отключает электрический мотор, при максимальных — активизирует его. То есть, система срабатывает только в разомкнутом контуре устройства.

Читайте также: Воздушный компрессор patriot wo 24 160

В роли главного рабочего узла выступают пружины с разной жесткостью. Они воспроизводят стандартную реакцию на колебательные движения внутри узла. В ходе работы системы будут соизмерены показатели, которые получаются при сжатии-растяжении пружин, то есть изменении их размеров, форм. За изменениями следит спираль, оснащенная релейным блоком. Она отключает либо подключает линии электропитания в случае необходимости.

Регуляционное влияние в пружинных блоках не предусмотрено, основное воздействие идет на мотор. Пользователь может выставлять оптимальные для себя пиковые значения, по мере достижения максимума срабатывает пружинный механизм.

Видео:Регулятор давления воздуха AFR-2000 компрессора с AliExpressСкачать

Комплектация автоматических блоков и вопросы безопасности

Конструктивно реле давления для компрессора имеет вид компактного блока с приемными патрубками, мембраной, воспринимающим пружинным элементам. Есть также обязательные подузлы — переключатель (механика), клапан разгрузки. Узел прессостата, работающий на восприятие, содержит пружинный блок, для его сжатия применяют винт. Заводские настройки — давление в диапазоне 4–6 атмосфер. Соответствующая информация указана в руководстве по эксплуатации.

Бюджетные реле перепада давления воздуха редко комплектуются автоматикой, в премиальных решениях она есть. Место установки — ресивер. При долговременном функционировании нужен прессостат, он предотвратит перегрев рабочих узлов. Жесткость, гибкость, эластичность пружинных элементов зависят от температурных параметров среды. Промышленные устройства проектируют таким образом, чтобы они давали стойкие и стабильные эксплуатационные значения в температурном диапазоне -5–+80 ºC.

Мембрану присоединяют к выключателю. При передвижении она будет корректировать работу прессостата.

Зачем нужен клапан разгрузки

Разгрузочный узел присоединен к магистрали подвода воздуха. Это позволяет выпускать из отсеков поршня избыточное давление. Параллельно осуществляется разгрузка выдвигающихся компрессорных узлов от приложения излишних усилий.

Элемент разгрузки находится между обратным эжекторным клапаном, компрессионным блоком. Когда привод останавливается, будет активизирован разгрузочный отдел. Через него стравливают избыточное давление из отсека поршня. Далее во время старта, ускорения работы электрического мотора будет создан натиск, который перекрывает клапанный механизм. Это предотвращает перегрузки привода, облегчает процесс запуска прибора в отключенном режиме.

Разгрузочная система может содержать интервалы включений по времени. Механизм будет открыт после запуска мотора. Для максимального кручения двигателя хватает основных диапазонов. Механический выключатель отвечает за старт, а также приостановку выполнения основных функций. Позиций две — включить и выключить. Режим включения активизирует приводный механизм, компрессор начинает работать по предварительно запрограммированной схеме. Вторая программа предотвращает несанкционированные включения при низких параметрах давления.

Клапан предохранения

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов, входящих в состав схемы управления. Речь о моторе, поршневом узле. Безопасность промустановок должна быть достаточной. Для этого регулятор оснащают предохранительным клапаном, что дает гарантию защиты работы системы даже при некорректном срабатывании реле.

Запорная арматура предотвращает аварийные ситуации в случае поломки элементов системы управления. Безопасность промышленных конструкций должна быть на очень высоком уровне. Для ее повышения компрессорный регулятор комплектуют клапаном предохранения.

В нештатных случаях, когда показатель давления системы превышает установленные границы, телепрессостат срабатывать перестает, происходит подключение предохранительного узла, отвечающего за сброс воздушных масс. Аналогично срабатывают клапаны предохранения систем отопления. Дополнительно можно применять тепловое реле. Оно будет отслеживать силу подачи тока и своевременно отключать сеть по мере достижения предельных параметров. Для предотвращения выгорания обмотки двигателя выключают питание. Номинальные параметры задают с применением специального регулятора.

Видео:Как устроен регулятор давления компрессора, разберем чтобы разобраться.Скачать

Виды прессостатов

Типов исполнения блока для автоматики компрессора два:

• Механизм отключает электрический мотор при превышении заданных пределов уровня давления в пневматической сети. Это нормально разомкнутые модификации.
• В обратных моделях механизм включает устройство двигателя при падении давления ниже минимально допустимого значения. Речь о нормально замкнутых устройствах.

Реле давления воздуха для компрессора всегда имеет заданную производителем разницу между пороговыми показателями. При желании выполняют ручную настройку.

Видео:Как настроить КОМПРЕССОР правильноСкачать

Где купить

Приобрести регуляторы давления всегда можно в специализированном магазине. Но существует другой вариант, который недавно получил ещё и значительные улучшения. Долго ждать посылку из Китая больше не требуется: в интернет-магазине АлиЭкспресс появилась возможность отгрузки с перевалочных складов, расположенных в различных странах. Например, при заказе вы можете указать опцию «Доставка из Российской Федерации».

Переходите по ссылкам и выбирайте:

Видео:Зачем нужен регулятор давления на краскопульт.Скачать

Порядок установки системы

Устанавливать датчик, осуществлять регулировку давления своими руками реально. Работы выполняют по схеме, новичкам следует внимательно изучить руководство по обслуживанию системы. Если не уверены, что сможете отрегулировать давление и настроить оборудование, то обращайтесь к специалистам. Специализированные услуги предоставляются частными мастерами, компаниями в Москве и других городах.

Последовательность монтажных действий:

1. Прибор через главное отверстие присоединяют к компрессорной установке.
2. Затем к устройству, оснащенному фланцами, крепят манометр. Можно задействовать другие вспомогательные элементы, которые требуют отдельного подключения (клапан разгрузки, предохранительный датчик).
3. Каналы, не используемые для соединения, закрывают с применением заглушек.
4. Реле согласно схемам подсоединяют к внутренним контактам цепи.
5. Моторы малой мощности подсоединяют к системам напрямую, для мощных монтируют электромагнитный пускатель заданной мощности.

Подключение реле давления к компрессору должно проводиться по схемам — о них мы поговорим далее. Также сразу примите в расчет условия эксплуатации устройства. Все корректировки проводят под давлением, предварительно подача электричества к мотору должна быть выключена.

Схемы присоединения реле воздуха

Компрессорный прессостат подключают к разным в плане номинальных показателей нагрузок электрическим схемам. С учетом номинала линии питания будет подобрана оптимальная модель блока реле.

Возможные способы подключения реле:

• К стандартным сетям 220 В — двигатель (привод) имеет вид однофазного устройства. Требуется пара групп исправных контактов.
• К трехфазным электрическим сетям на 380В — реле берут на 380 или 220 В, главное, чтобы было три линии для одновременного подключения всех фаз.

Прессостаты, которые можно применять при реализации схем: РДК-хТ18П-х, хТ10Р-х, хТ10К-х, хТ19П-х. Необходимо обязательно разобраться со всеми дополнительными функциями эжекторных блоков. До запуска убедитесь, что все элементы подсоединены правильно, иначе датчики не будут срабатывать, система начнет функционировать некорректно.

Правила регулировки

Настройка реле давления компрессора позволит выставить оптимальные рабочие параметры именно для вас, так как заводские величины запросам конкретного потребителя не всегда соответствуют. Чаще всего изменяют:

• компрессию точки разбора;
• диапазон автосрабатываний прессостата.

Для начала настройки компрессионных параметров внимательно изучите таблицу с гравировкой, в которой представлены параметры конкретных моделей компрессора, электрического двигателя. Выбирать нужно наибольшие значения, создаваемые прибором. Параметр показывает предельную силу давления, задаваемую на реле и нужную для корректного функционирования пневматической системы.

Если задать значение в 4.2 атмосферы, то при учете выработки ресурса деталей, перепадов в сети и других факторов компрессор все равно не достигнет оптимальных значений давления, в итоге, не отключится. Функционирование узлов в подобном режиме приводит к перегреву, деформации, плавлению деталей.

Читайте также: Коробка для конденсаторов компрессора

Как откорректировать показатели максимума

Максимальные значения эжекторов нужно учитывать для определения максимальных рабочих параметров реле. Они должны быть ниже номинальных отметок давления компрессорной установки. Если соблюсти данные требования, то работа будет бесперебойной.

Для обеспечения надежной работы системы без отключений настраивают предельные значения давления на выходе из реле. Оно не достигает номинальных значений, выгравированных на компрессоре, то есть будет находиться на отметках около 0.4–0.5 атмосфер.

Компрессорные регулировки

Регулирование давления на компрессоре позволяет обозначить предельные показатели, по мере достижения которых компрессорная установка будет включаться и выключаться. Болт только один, чтобы пользователь не ошибся во время настроек, предусмотрены стрелки корректировки значений.

Рассчитывают оптимальный уровень, демонтировав основной корпус элемента реле. Пара регуляторов — большое и малое гаечные крепления — идет под корпусом. Рядом расположены стрелки-указатели направлений, в которых выполняют подкручивания, проводя сжимы-разжимы пружинок. Большой жим винта, пружина корректируют компрессионные значения. В ходе закручиваний по направлению хода стрелки часов спираль сжимается, и давление растет. Регулирование в обратном направлении сжатие снижает, давление падает.

Работа с самим реле

Главный принцип в том, что в результате увеличения компрессионной силы выключений сбиваются заводские настройки, которые выставлены не просто так, и являются оптимальными для определенных типов оборудования. Поэтому до корректировок желательно внимательно рассмотреть техническую документацию. В ней указаны пределы, которые не следует превышать при настройке параметров.

Теперь для регулировки необходимо выполнить последовательность действий:

1. Отключите питание от электрической сети.
2. Измените сжатие пружин за счет проворота гаек на 3 и более оборотов в заданную сторону.
3. На плате винта регулировки большего диаметра найдите условные обозначения разных показателей давления.
4. Выполните контроль процесса корректировки визуально по манометру.

В отдельных моделях для удобства пользователя предусмотрена регулировочная арматура. Она выносится на корпус устройства, обеспечивает максимально удобные условия для изменения параметров в ходе самостоятельных настроек.

Видео:Подробно о автоматике для компрессора \ Автоматика \ Пресостат \ ВклычательСкачать

Поломки реле: виды и способы устранения

Прессостаты, как и другие приборы, могут выходить из строя. Ремонт в большинстве случаев нецелесообразен, сразу делают замену износившихся, неисправных рабочих деталей на новые. В любом случае нужно сначала самостоятельно осмотреть систему, попытаться уяснить причину неисправности, по возможности принять меры.

Если сбои в функционировании системы вызывает сам прессостат, то единственным способом решения проблемы будет замена прибора. Можно чистить и менять контакты, но эти недешевые манипуляции не дадут нужных результатов.

Утечки воздуха из реле при включенном ресивере возникают по вине пускового клапана. В данном случае восстановление будет простым, быстрым и дешевым — достаточно поставить новую прокладку вместо износившейся старой.

Когда компрессор часто включается, следует проверить регулировочные болты — вероятно, они расшатались и/или сместились. Отдельно перепроверьте порог включения-отключения реле давления, выполните настройки согласно описанной в предыдущем разделе схеме.

Что делать для восстановления системы

Перечень мероприятий зависит от типа, сложности поломки. Самый трудный случай, когда компрессор не работает вообще. Первое, что нужно будет сделать, это проверить контакты на предмет оплавления, убедиться в отсутствии эрозии, которая появляется в результате электрических искр.

Группа контактов подгорает в результате электроискровой эрозии и размыкания контактов. Если найдете в продаже элементы, которые можно установить вместо старых, ремонт будет сравнительно простым и недорогим. Но сделать это возможно далеко не всегда, так как многие модификации сняты с производства.

• зачистить проблемные поверхности (эффекта хватит на 3 месяца и более);
• установить новые контакты в зажимах клеммы.

Для установки новых клемм стравливают воздушные массы из ресивера, выключают эжекторное питание, снимают реле. Защитный корпус также демонтируют, проволоку, которая подведена к контактной группе, отсоединяют. Отверткой извлекают клемму со всеми контактами, высверливают горелые и просто вызывающие сомнения линии. Провод заменяют медной проволокой либо другим удобным способом. Проволоку оптимально подбирать под диаметр отверстия. Она должна погрузиться в гнездо посадки максимально плотно. После вставки элемента в отверстие делают обжим с двух сторон.

Те же действия повторяют с остальными обгоревшими участками. Когда сборка контактной группы будет завершена, ее устанавливают на старое место, закручивают прессостатную крышку.

Видео:Вертикальный редуктор давления для компрессора, редуцирование сжатого воздуха, регулятор давленияСкачать

Как сделать реле своими силами

Новое реле стоит от 300 рублей (цена зависит от производителя, качества, рабочих параметров). При желании можно сделать элемент своими силами. Обычно за основу берут исправное реле, снятое с обычного бытового холодильника. Оптимальный выбор — устройства с обратной последовательностью срабатывания. Реле включается в работу по мере роста температуры внутри холодильного шкафа, отключается, когда значения падают.

Сконструировать реле своими руками можно по такой схеме:

1. Выставить расположение контактов, используя прозвон цепи.
2. Доработать область соединения реле с компрессором, присоединив патрубок с манометром к клапанному механизму, а контакты — к клеммным элементам внутри цепи двигателя.
3. Найти под крышкой винт для регулировки. Включить компрессор, соблюдая правильную последовательность вращений и одновременно контролируя цифры на манометре.
4. Установить нижнее положение, начать перемещать шток кнопки с лицевой части.
5. Вернуть крышку обратно, выполнить регулировку вслепую.

В целях повышения общей безопасности устройства во время эксплуатации интервалы регулировки давлений выставляют на отметках 1–6 атмосфер. В случае использования приборов с укрепленными сильфонами предельные значения возрастают до отметки в 10 атмосфер, и этого в большинстве случаев достаточно.

Дополнительные проверки

Когда самодельное реле готово, нужно проверить его работоспособность. Для этого обрезают трубку-капилляр, выводят скопившийся хладагент. Конец трубки вводят и впаивают в клапан загрузки.

Переподключают самостоятельно изготовленный прессостат к компрессорной управляющей схеме. Гайку присоединения реле к плате нарезают резьбу штока, закручивают контргайку, выставляя оптимальные пределы корректировок давления. Поскольку контактная группа стандартного реле от холодильника рассчитана на значительные токи, у вас получится скоммутировать цепь высокой мощности.

Если сделаете все правильно, то получите надежный долговечный прибор для регулировки работы привода электрического двигателя. Самостоятельно сконструированное реле давления не такое универсальное и практичное, как покупное, но для решения простых задач подходит.

Когда требуется повысить мощность, функциональность устройства, применяют упрочненный сифон.

Видео:Voylet ar-802 регулятор давления для краскопульта. Обзорчик💯Скачать

Выводы

Реле давления для компрессора нужно для автоматизации процессов заполнения ресивера компрессора сжатыми газовыми массами. Оператор специализированного оборудования с прессостатом не должен мониторить процесс, ему достаточно фиксировать предельные параметры. Датчик реле давления на компрессор можно установить своими руками. Главное понимать принципы функционирования устройства, сделать правильный выбор, провести корректную пуско-наладку.

Видео:Подготовка, регулировка и настройки любого краскопультаСкачать

Видео по теме
