Устройство рулевого редуктора газ 3110

Механизм рулевого управления «глобоидального» типа с передаточным числом 19,1.

Картер механизма алюминиевый

Червяк напрессован на вал

Опорами вала являются два роликовых конических подшипника.

Задний подшипник запрессован в картер до упора в буртик задней крышки, а посадка переднего подшипника скользящая, и он упирается в буртик передней крышки.

Под крышками установлены регулировочные прокладки для регулировки осевого зазора червяка.

В паз вала сошки установлен на оси трехгребневой ролик.

Нижней опорой вала сошки являются две бронзовые втулки, запрессованные в удлинитель картера.

Верхней опорой служит роликовый конический подшипник, запрессованный в верхнюю крышку картера.

Посадка вала в подшипник скользящая.

Для регулировки механизма предназначен регулировочный винт, который фиксируется стопорной шайбой и защищен колпачковой гайкой.

Рулевая колонка травмобезопасная, с возможностью регулировки положения за счет овальных отверстий в кронштейне.

Вал рулевой колонки установлен в картере на двух подшипниках и передает крутящий момент на механизм рулевого управления через карданный вал.

Рулевая колонка оборудована противоугонным устройством.

Рулевое колесо установлено на шлицах вала рулевой колонки и крепится гайкой.

Рулевая трапеция состоит из тяги сошки, двух боковых тяг, регулируемых по длине с помощью регулировочных трубок, и двух поворотных рычагов, закрепленных на поворотном кулаке.

Шаровые шарниры разборные. От грязи, пыли и влаги они защищены резиновыми уплотнителями.

Маятниковый рычаг крепится на пальце.

Палец в кронштейне поворачивается в двух металлокерамических втулках.

Втулки установлены в кронштейне со свободной посадкой и защищены от грязи резиновыми втулками.

За счет деформации резиновых втулок и свободной посадки металлокерамических втулок маятниковый рычаг может перемещаться в вертикальном направлении.

В шаровой шарнир маятникового рычага установлен полиэтиленовый сухарь, фиксирующий положение пальца в определенном положении.

Устройство гур газ 3110 ремонт чертежи фото

Любой автомобилист скажет, что рулевой механизм газ 3110 является одним из важнейших узлов машины. Без этого невозможно вести автомобиль. Если есть неполадки в узле рулевого механизма, тогда эксплуатация ГАЗ-3110 строго запрещается. Даже если в рулевом колесе появился люфт, то уже надо на это обратить внимание. При выявлении люфта, водитель первым делом обращается на станцию технического осмотра для диагностики Волги.

Детали для ремонта рулевого механизма Газ 3110

Когда выявляется причина, есть 2 варианта её решения. Первый – оставить машину профессионалам, которые сделают за определённую плату узел рулевого механизма или разобраться в этом самому и устранить причину поломки. Для того чтобы знать как устранить проблему, нужно иметь представление из чего состоит рулевое управление ГАЗ-3110:

Схема устройства и конструкция рулевого управления

Ещё было бы очень хорошо рассмотреть, а лучше выучить схему, что к чему крепится и как это выглядит.

Проверка механизма

Если водитель заметил какие-то неполадки в рулевом механизме. Это будет видно и слышно. Рулевое колесо может дрожать, отдаваться барабанная дрожь. При повороте руль будет «клинить» или «выбивать».

Чертеж с названиями элементов рулевой колонки газ 3110

Можно самому проверить узел. Для этого надо:

1. Поставить ГАЗ-3110 на ручник.
2. Под задние колеса поставить опоры.
3. Спереди ослабить крепление колеса слева.
4. Спереди автомобиль следует поднять и поставить на опоры.
5. Снять колесо.
6. После этого снять защитный брызговик.
7. В салоне волги 3110 отсоединить полностью вал узла от механизма внизу.
8. Требуется сделать отметки положения вала и сошки управления.
9. Снять сошку с вала.
10. После снятия болтов извлечь механизм.

Читайте также: Подшипники редуктора honda lead 90

Механизм рулевого управления с гидроусилителем ГАЗ 3110 Волга

1. Руководства по ремонту
2. Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
3. Механизм рулевого управления с гидроусилителем

5.8.1 Механизм рулевого управления с гидроусилителем ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо от упора до упора. 2. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем. 3. Если рулевое колесо вращается тяжело в обе стороны, значит, н…
5.8.2 Замена механизма рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3. Ослабить болты крепления переднего левого колеса. 4. Приподнять и установить на опоры переднюю часть автомобиля. 5. Отвернуть болты и снять колесо. …

5.8.3 Замена насоса гидроусилителя Предупреждение Насосы могут поставляться в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера, надо выкрутить штуцер из старого. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3…

5.8.4 Замена жидкости ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м). 2. Отвернуть пластма…

5.8.5 Прокачка системы гидроусилителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо до упора в одну сторону. 2. Отвернуть клапан выпуска воздуха на рулевом механизме. 3. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость. 4. Н…

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля

2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021

3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача

4.0 Ходовая часть 4.2. Задняя подвеска

5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.

6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.

7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402

Читайте также: Замена переднего редуктора e53

8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.

9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *

10. Технические характеристики автомобилей

10.0 Технические характеристики автомобилей 10.1. Двигатель

Анализ повреждений

Для выявления неисправности, требуется проверить картер. Если на нём есть трещина или скол, тогда он ремонту не подлежит, надо новый.

Втулки выглядят стертыми. Также требуется их замена. Можно в точках продажи деталей найти картер в сборе.

Червяк и ролик – при обнаружении деформации – замена. Подшипник должен быть смазан и без явных изъянов.

Снятые с автомобиля рулевые колонки

Если время от времени происходит подтекание масла, требуется замена прокладок и сальников. Сборка производится в обратном порядке, согласно меткам, сделанным при разборке.

Регулировка рулевого механизма

Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.

Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком. Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.

Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.

При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

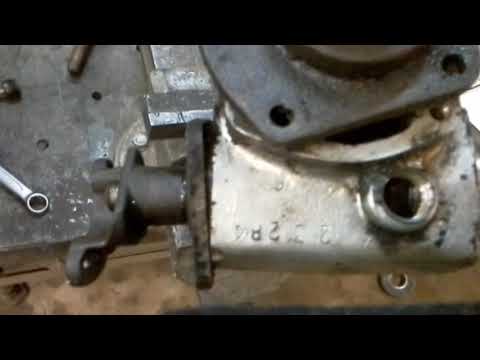

Так выглядит рулевой редуктор газ 3110

Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.

Процесс установки рулевой колонки на газ 3110

Регулировка упорных подшипников винта рулевого механизма

Поэтому эти шестерни также называют постоянной передач. Для прямой передачи крутящий момент передается от приводного вала непосредственно на вал главной шестерни. В точке 2 передача крутящего момента отображается в прямом виде. Когда двигатель работает и сцепление выключено, все шестерни коробки передач, за исключением убирающегося заднего колеса и неподвижного колеса, вращаются, даже когда коробка передач находится в режиме ожидания. Пятиступенчатая передача пятой передачи для скорости: прямой выстрел — четвертая передача.

Выходные скорости на пятой передаче выше, чем входные Редукторы на 1, 3 и 4 являются прямолинейными редукторами 4 Трехходовая пятиступенчатая коробка передач. В отличие от коробки передач до 3, прямая передача — четвертая передача. Пятая передача переносится на скорость. Крутящий момент передается от приводного вала через шестерни на передний вал, который вращается с более низкой скоростью, чем приводной вал, и от вала через его неподвижное колесо до свободного колеса; через сдвижную втулку, которая затем должна быть сдвинута вправо, и ее блок синхронизации на главной коробке передач.

Количество зубьев на колесах и определяется так, что главный вал вращается со скоростью выше ведущего вала. Передача крутящего момента для отдельных передач показана на диаграмме ниже и соответствует четырехступенчатой ​​коробке передач на задней передаче. Обратные колеса постоянно задействованы и постоянно вращаются. Для передачи заднего хода сдвижная втулка перемещается влево. Затем свободное колесо прочно соединяется с синхронизацией с основным валом трансмиссии. и редукторы синхронизированы. Синхронизация не для лучшей четкости 3 5-ступенчатая 5-ступенчатая коробка передач.

5. Специальным ключом поворачиваем по часовой стрелке регулировочную гайку6. Поджимаем подшипники.Заворачивать гайку нужно осторожно, каждый раз проверяя наличие осевого люфта входного вала. После того, как пальцы перестанут ощущать перемещение вала, затяжку прекращаем.

Крутящий момент передается от приводного вала через синхронизаторную втулку непосредственно к валу главной шестерни. отображается. Для облегчения ряда 3, 4 зубчатого колеса для задней передачи, соответствующие колеса 5, 6 имеют зубчатую передачу для скользящих краев. Колесо шире, чем зубчатый венец 7, 8 зубчатого колеса для скорости. Затем скользящее промежуточное колесо запускает 9, 10 зубчатых колес для скорости подачи и передачи. Он в основном зацепляет колесо, и только после того, как следующая звездочка с 11 скоростями и катушка скорости задействованы, это относится ко всем редукторам, для которых используется сдвижная втулка и звездочка смены скорости.

Усилие, необходимое для поворота входного вала после регулировки, не должно заметно возрасти.

Подводя итоги

В итоге можно сказать, что рулевой узел в автомобиле — главная составляющая всего механизма. Не стоит откладывать ремонтные работы и диагностику, если появляются какие-либо отклонения. При малейшем непонятном звуке или вибрации, надо ехать на СТО и сделать диагностику.

Монтаж рулевой колонки на автомобиль Газ

Потому что этот еле слышный звук во время движения автомобиля может превратиться в большую проблему, особенно если Волга едет на большой скорости по трассе.
