В цилиндре двойного действия двухсторонний кцгс 2 80 применяется масло

Видео:Правильная проверка аварийно-спасательного инструментаСкачать

гаси. Плакат ГАСИ. Цилиндр двойного действия двухсторонний кцгс280 применяется для поднятия инженерных конструкций, железобетонных плит и автомобилей, а также передвижения других тяжелых предметов

— максимальное усилие резания (в углублении ) 39.6 тс (396 кН)

— диаметр перекусываемого прутка из арматурной стали 36 мм

— раскрытие челюстей 130 мм

— применяемое масло АМГ-10 ГОСТ 6794-75

— масса готовых к работе кусачек 14.0 кг

— максимальное усилие резания (в углублении ) 38.8 тс (388 кН)

— максимальное тяговое усилие 5.8 тс (58 кН)

— диаметр перекусываемого прутка из арматурной стали 36 мм

— толщина перерезаемого стального листа 12 мм

-раскрытие челюстей 330 мм

— применяемое масло АМГ-10 ГОСТ 6794-75<>— масса готовых к работе кусачек 14.5 кг

Видео:Гидравлический инструментСкачать

Силовые гидроцилиндры с гидравлическим возвратом штока

Универсальный инструмент для поднятия тяжестей с надёжной фиксацией груза . Обратный ход штока происходит за счёт обратного движения гидравлической жидкости в полости домкрата.

Для работы требуется УУГИ (устройство управления гидравлическим инструментом).

1.19. Цилиндр телескопический малый ЦТМС-80

Предназначен для приподнимания и удержания грузов.

Технические характеристики:

Усилие первой ступени 24,0 тс

Усилие второй ступени 9,4 тс

Ход первой ступени 158 мм

Ход второй ступени 136 мм

Габаритные размеры (с рукавами) 303 х 104 х 347 мм

Габаритные размеры (без рукавов) 303 х 104 х 304 мм

1.20. Цилиндр телескопический большой ЦТБС-80

Предназначен для приподнимания и удержания грузов.

Технические характеристики:

Усилие первой ступени 24,0 тс

Усилие второй ступени 9,4 тс

Ход первой ступени 389 мм

Ход второй ступени 353 мм

Масса готовых к работе цилиндра 16,35 кг

Габаритные размеры (с рукавами) 533 х 104 х 347 мм

Габаритные размеры (без рукавов) 533 х 104 х 304 мм

1.21. Цилиндр двойного действия двухсторонний КЦГС-2/80

Цилиндр двойного действия двухсторонний КЦГС-2/80 применяется для поднятия инженерных конструкций, железобетонных плит и автомобилей, а также передвижения других тяжелых предметов.

1.22. РУЧНЫЕ НАСОСЫ

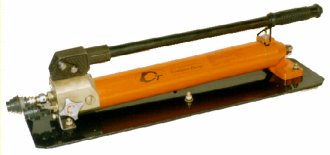

1.23. Насос ручной НР 2\80

Насос ручной (двухступенчатый) НР 2\80 является источником высокого давления, служит для подачи рабочей жидкости под давлением в гидравлический инструмент. Оснащен платформой, которая позволяет использовать его на любых поверхностях, включая гравий, песок и т.д.

Технические характеристики

1.24. Насос ручной КНРС — 2/80

Применяется для обеспечения гидравлической энергией аварийно-спасательных инструментов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Тип насоса двухступенчатый

Полезный объем масла 1100 см кв.

Рабочий объем 1(2) ступени на каждый такт 11 см 2 (2 см 2 )

Применяемые масла АМГ — 10 ГОСТ 6794 –75

Масса готовых к работе насоса 7,45 кг

Габаритные размеры (длина, ширина, высота) 610 х 160 х 155 мм

1.25. НАСОС — ПРИСТАВКА «НЕПТУН-4С»

Насос — приставка «НЕПТУН — 4С» предназначен для использования совместно с бензопилой «Урал — 2Т Электрон» для подачи воды из водоемов в личных подсобных и фермерских хозяйствах.

Технические характеристики:

Насос — приставка имеет устройство, обеспечивающее рециркуляцию в полости насоса воды и воздуха, с постепенным отводом воздуха из всасывающего трубопровода и выход на рабочий режим. При этом отпадает необходимость заполнения всасывающего трубопровода водой, что облегчает процесс запуска. Насос — приставка легко и быстро позволяет превратить бензопилу «Урал — 2Т Электрон» в насос. Комплектуется всасывающим рукавом и фильтром. Если в хозяйстве бензопила — Ваш помощник, сэкономьте, купив насос-приставку, и будете обеспечены водой.

1.26. МОТОНАСОС ЦЕНТРОБЕЖНЫЙ САМОВСАСЫВАЮЩИЙ ЦБН-4С «НЕПТУН»

Предназначен для подачи воды из водоемов для хозяйственных нужд, в личных подсобных и фермерских хозяйствах.

Двигатель бензиновый одноцилиндровый двухтактный

Технические характеристики:

Самовсасывающий мотонасос имеет устройство, обеспечивающее рециркуляцию в полости насоса воды и воздуха, с постепенным отводом воздуха из всасывающего трубопровода и выход на рабочий режим. При этом отпадает необходимость заполнения всасывающего трубопровода водой, что облегчает процесс запуска. Мотонасос комплектуется съемным стартером, всасывающим рукавом, фильтром. Там, где нет электроснабжения, насос — Ваш незаменимый помощник.

Видео:Гидравлические соединения. Штуцера, Уголки и Тройники для РВДСкачать

Гидравлический аварийно-спасательный инструмент (гаси)

Видео:Гидравлический аварийно-спасательный инструмент HolmatroСкачать

Гидравлический аварийно-спасательный инструмент

Гидравлический аварийно-спасательный инструмент (АСИ) предназначен для выполнения комплекса работ, связанных с подъемом и перемещением элементов завала, разборкой или разрушением строительных и других конструкций, с расширением проемов в завалах с целью высвобождения защемленных людей в результате аварий, пожаров и стихийных бедствий, в дорожно-транспортных происшествиях и других чрезвычайных ситуациях.

АСИ могут использоваться также для резки арматуры, листов, различных профилей, для вскрытия металлических дверей и ряда других подобных работ.

Разработана целый спектр ручных аварийно-спасательных инструментов различного функционального назначения, при этом некоторые инструменты обладает универсальностью и могут выполнять несколько видов работ.

В целом и весь комплект АСИ, естественно, может найти применение и в ремонтно-восстановительных работах.

Ряд используемых АСИ представлены на общем рисунке 7.20.

Комплекты АСИ разработаны на два уровня рабочих давлений в гидросистеме: 25 МПа и 63 МПа. Соответственно в применяемых комплектах должны быть согласованы источники рабочей жидкости (насосы и насосные станции) и исполнительные устройства (инструменты).

Ниже однотипное, имеющее одно функциональное назначение, оборудование описывается совместно. В описании указывается оборудование на давление 25 МПа, а в скобках — на давление 63 МПа (давление указывается непосредственно после буквенного обозначения оборудования).

Ручной насос РН 25 (РН 63) предназначен для подачи рабочей жидкости в гидравлическую систему инструмента.

Мотонасосные агрегаты МНА25/2-1 (МНА63/2-1) и МНА25/2-2 (МНА63/2-2) с приводом от ДВС предназначены для обеспечения подачи в инструменты рабочей жидкости под давлением.

Рис. 7.21. Мотонасосные агрегаты МНА 25 и МНА63

Цифра «2» после «/» указывает на возможность подключения к агрегату одновременно двух инструментов. Следующая цифра «-1» указывает на возможность работы от агрегата только одного инструмента или на возможность последовательной работы одного из двух подключенных инструментов. Цифра «-2» указывает на возможность работы от агрегата одновременно двух подключенных инструментов.

Пневмогидравлическая насосная станция ПНА 25 (рис. 7.22) обеспечивает работу любого инструмента, работающего на давлении 25 МПа.

Рис. 7.22. Насосная станция ПНА 25

Станция преобразует давление сжатого воздуха (от компрессора или баллона высокого давления с редуктором) в давление рабочей жидкости для гидроинструментов. Входное давление воздуха для станции — 5 кгс/см2, расход воздуха — 600 л/мин.

Комплект АСИ включает разжим РГ 25-600(800) (РГ 63-600(800)) (рис. 7.23). В зависимости от исполнения, концы рабочих губок могут расходиться на 600 мм или на 800 мм.

Кусачки гидравлические КГ 25 (КГ 63) (рис. 7.24) предназначены для перекусывания металлических профилей, труб, тросов, обесточенных кабелей, различных перемычек и т.п. Кусачки имеют два веерообразно расходящихся серповидных лезвия, в зев между которыми помещается перекусываемый профиль.

Разработаны специализированные кусачки арматурные КАГ 25 (КАГ 63), более компактные и легкие. В отличие от кусачек КГ имеют меньший вес.

При общей универсальности данный инструмент более удобен для перекусывания арматуры и работы в стесненном пространстве.

Разжим-кусачки РКГ 25 (РКГ 63) (рис. 7.25) в определенной мере объединяют в одном инструменте свойства разжимов и кусачек: могут использоваться как для расширения или сжатия, а также стягивания, так и для перекусывания различных профилей и резки полосового материала.

По разжимающим усилиям и в меньшей степени по перекусыванию универсальные разжим-кусачки уступают рабочим характеристикам разжимов РГ и кусачек КГ (так рабочий ход по концам губок у разжим-кусачек равен 300 мм).

Ножницы гидравлические НГ 25 (НГ 63) (рис. 7.26) предназначены в основном для резки листового материала.

Рис. 7.26. Ножницы гидравлические

Возможности по длине реза определяются возможностью отгибания концов разрезаемого листа. Наряду с этим ножницами могут разрезаться также тонкостенные профили, провода. В корневой выемке, наиболее приближенной к оси вращения лезвий, ножницами можно резать прутковые материалы, как это осуществляется у инструментов КГ и РКГ.

Резак листовой гидравлический РЛГ 25 (рис. 7.27) предназначен для резки металлических листов. Листорезом могут разрезаться листы мягкой стали толщиной до 8 мм.

Рис. 7.27. Ножницы гидравлические

Особенностью работы резака является то, что происходит рез не по линии, а с вырезкой узкой полосы листа. При работе инструментом длина реза не ограничивается. В некоторой мере при работе может производиться рез по кривой, при этом изгиб траектории реза может быть тем больше, чем тоньше лист.

Разработана серия гидравлических домкратов двойного действия. Под двойным действием следует понимать как силовое выдвижение штоков, используемое для подъема или раздвигания объектов, так и силовое втягивание штоков, используемое для стягивания объектов. Управление работой домкратов осуществляется теми же унифицированными ручками управления, что используются в описанных выше инструментах.

Видео:Лекция 2.2 Центробежный насос тип ДСкачать

АВАРИЙНО-СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ

Аварийно-спасательный инструмент –это инструмент, применяемый при ведении АСДНР, направленных на извлечение (разблокирование) пострадавших в условиях ЧС .

Проблемой создания специального аварийно-спасательного инструмента (АСИ) МЧС России занимается на протяжении последних 10 лет.

Наиболее широкое применение в подразделениях МЧС России получил гидравлический, пневматический, электрический и ручной инструмент, а также мотоинструмент.

Принцип действия гидравлического инструмента основан на преобразовании энергии сжатой жидкости в механическую энергию.

Гидравлический инструмент можно разделить на две группы: инструмент высокого давления и инструмент низкого давления.

В свою очередь, инструмент высокого давления, который работает при давлениях 25-80 МПа, можно разделить на три подгруппы:

· отрезной (кусачки, резаки, ножницы);

· перемещающий (цилиндры, домкраты, разжимы, расширители);

· комбинированный (разжим-кусачки, разжим-ножницы, резаки комбинированные, комби-ножницы).

Инструмент низкого давления, который работает при давлении до 25 МПа, можно также разделить на три подгруппы:

· ударно-поступательного действия (бетоноломы, отбойные молотки);

· вращательного действия (отрезные машины, дрели);

· ударно-вращательного действия (перфораторы).

Принцип действия пневматического инструмента основан на преобразовании энергии сжатого газа (воздуха) в механическую энергию. Этот инструмент работает при давлении до 1 МПа.

Пневматический инструмент можно разделить на две группы:

· инструмент динамического действия (отрезные машины, отбойные молотки, бетоноломы, перфораторы, дрели и т.п.);

· инструмент статического действия (домкраты, подушки, подъемники, пластыри, заглушки, бандажи и т.п.).

Принцип действия электрического инструмента основан на преобразовании электрической энергии в механическую.

Электрический инструмент можно разделить на три группы:

· отрезной (отрезные машины, пилы цепные, ножницы);

· бурильные (перфораторы и т.п.);

Принцип действия мотоинструмента основан на преобразовании энергии, получаемой от двигателя внутреннего сгорания (ДВС) в механическую энергию.

Мотоинструмент можно разделить на четыре группы:

· отрезной (пилы цепные, пилы дисковые);

· бурильный (перфораторы, буры и др.);

· дробильный (бетоноломы, отбойные молотки, рубильные молотки и т.д.);

· универсальный (ДВС с набором сменных насадок).

Принцип действия ручного инструмента основан на преобразовании мускульной энергии в механическую.

При ликвидации ЧС подразделениями МЧС России применяется целый ряд и других инструментов: воздушно-плазменные, газоплазменные и ацителено-кислородные резаки, пиротехнические ножницы и др.

В период 1992 – 2001 гг. по заданию МЧС России при активном участии специалистов ВНИИ ГОЧС было разработано и принято на снабжение около 10 комплектов нового аварийно-спасательного инструмента.

Комплект гидравлического аварийно-спасательного инструмента (ГАСИ) «Эконт» (рис. 5.6.1) принят на снабжение приказом МЧС России от 14.12.1994 г. № 819. Изготовитель: ООО «Эконт», г. Москва.

Рис. 5.6.1 Комплект ГАСИ «Эконт»

Комплект предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и имущества в ходе АСДНР.

В состав комплекта входят:

· резак комбинированный РН4-2;

· цилиндр тянущий ЦТ-100 с набором цепей и приспособлений;

Комплект гидравлического аварийно-спасательного инструмента «Спрут» (рис. 5.6.2) принят на снабжение приказом МЧС России от 13.12.1994 г. № 815. Изготовитель: ООО «СПРУТ», г. Жуковский, Московской области.

Рис. 5.6.2Комплект ГАСИ «Спрут»

Комплект предназначен для быстрого разрушения элементов завалов и спасения людей и материальных ценностей при ликвидации ЧС и обеспечивает: перекусывание стальных конструкций (стержневой арматуры, стального уголка и шин заземления); разжим (расширение) узких проемов, дверей и щелей; горизонтальное (вертикальное) перемещение элементов конструкций.

В состав комплекта входят:

· ножницы комбинированные НКГС-80;

· расширитель большой РБГС-80;

· расширитель средний РСГС-80;

· катушка-удлинитель одинарная КУС 1/15;

· катушка-удлинитель двухрядная КУС 2/15;

· цилиндр односторонний ЦГС-1/80;

· цилиндр двухсторонний ЦГС-2/80;

· гидростанция с ДВС СГС-2-80 ДХ (на два инструмента одновременно).

Комплект гидравлического аварийно-спасательного инструмента «Медведь» (рис. 5.6.3) принят на снабжение приказом МЧС России от 16.10.2000 г. № 588. Изготовитель: ЗАО «Средства спасения», г. Москва.

Рис. 5.6.3 Комплект ГАСИ «Медведь»

Комплект предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и материальных ценностей.

В состав комплекта входят:

· насосная станция с приводом от ДВС на два инструмента НС-2080-2М;

· ножницы комбинированные НК 2080 М;

· резак универсальный РУ 2080 М;

· кусачки специальные КС 2080 М;

· силовой цилиндр одноштоковый СЦ 2080-1М;

· катушка-удлинитель однорядная КУС 2080-1/10М;

· набор принадлежностей НП 2080 М;

· одиночный ЗИП С ЗИП-0-2080 М.

Отечественный гидравлический аварийно-спасательный инструмент (ГАСИ), в настоящее время, по ряду технических и эксплуатационных параметров не только может сравниться с западными образцами, но и превосходит их.

Сравнительные данные основных технических характеристик, образцов комплектов гидравлического аварийно-спасательного инструмента приведены в табл. 5.6.1.

Так, используя новые современные материалы и новые технологии упрочнения металла, разрабатываемые на ПЭВМ оптимальные формы режущих ножей и т.п., разработчики отечественных инструментов, предназначенных для перекусывания стальных конструкций (кусачек и ножниц) добились значительного улучшения ресурса режущих ножей (свыше 400 перекусываний).

Путем внесения конструктивных изменений в режущие инструменты удалось добиться значительного улучшения в таких параметрах, как диаметр перекусываемого стального прутка (свыше 32 мм), толщина перерезаемого стального листа (свыше 15 мм). Значение нижней границы рабочей температуры (до –54 0С), что превышает аналогичные показатели импортного инструмента.

Силовые параметры домкратов, цилиндров и расширителей отечественного производства сравнимы с аналогичными ГАСИ импортного производства. Массо-габаритные параметры ГАСИ практически одинаковы для отечественных и зарубежных образцов, также как и номенклатура выпускаемого инструмента.

Учитывая, что стоимость отечественного ГАСИ значительно меньше импортного, можно сделать вывод, что разработанный по заказу МЧС России ГАСИ обладает достаточно высокими технико-экономическими характеристиками.

Видео:Парадокс сужающейся трубыСкачать

Гост р 22.9.01-95. аварийно-спасательный инструмент и оборудование общие технические требования

Аварийно-спасательный инструмент – инструмент, применяемый при ведении АСДНР, направленных на извлечение (деблокирование) пострадавших в условиях ЧС.

Гидравлический аварийно-спасательный инструмент (ГАСИ).Принцип действия основан на преобразовании энергии сжатой жидкости в механическую.

Гидравлический инструмент высокого давления ( от 25 до 80 мПа):

· отрезной (кусачки, резаки. ножницы)

· перемещающий/передвигающий (цилиндры, домкраты, разжимы, расширители)

· комбинированный (разжим-кусачки, разжим-ножницы, резаки комбинированные, комбиножницы)

Гидравлический инструмент низкого давления (до 25 мПа):

· ударно-поступательного движения (бетоноломы, отбойные молотки)

· вращательного действия (отрезные машины, дрели, перфораторы)

Гидравлический инструмент в сравнении с электроинструментом:
— Электробезопасность — отсутствие узлов, работающих под высоким напряжением; — Возможность работы в условиях повышенной влажности, а также под водой; — Неприхотливость и нетребовательность к техническому обслуживанию;

— Независимость от внешних источников питания;

Гидравлический инструмент в сравнении с бензоинструментом:
— Исключение опасности воспламенения и отсутствие ядовитых выхлопов, непосредственно на инструменте; — Меньший вес и уровень шума — отсутствие двигателя непосредственно в инструменте;

— Меньшая требовательность к техническому обслуживанию.

Гидравлический инструмент в сравнении с пневмоинструментом:
— Эффективность и экономичность: источник давления для гидросистем в 2-3 раза эффективнее воздушного компрессора, значительно меньший в габаритах, весе и цене, выполнит такой же объем работы, что и воздушный компрессор и со зна­чительно меньшими затратами; — Надежность и долговечность: меньший износ и более продолжительный срок службы основных узлов гидросистемы, в отличие от пневмосистемы;

— Безопасность для оператора: воздушный компрессор, используемый в пневмоинструменте, является устройством повышенной опасности, что предусмат­ривает повышенные требования со стороны Госгортехнадзора и необходимость регулярных освидетельствований.

· Цилиндр двойного действия КЦГС-1/80 и Цилиндр двойного действия двухсторонний КЦГС-2/80 применяются для поднятия инженерных конструкций, железобетонных плит и автомобилей, а также передвижения других тяжелых предметов.

· Гидроклин ККГ-80 и Ручной гидроклин ККГМ-80 применяются для отжатия стальных дверей, фланцев трубопроводов, расширения щелей, где отсутствие зазоров не дает возможности применения других инструментов.

· Кусачки ККГС-80 применяются для резания листового металла, труб, перекусывания арматуры из стали.

· Ножницы комбинированные КНКГС-80 применяются для резания листов металла, труб, перекусывания арматуры из стали, а также для раздвижения, поднимания и удержания грузов в фиксированном положении.

· Ножницы-резак КНРГС-80 применяются для резания листов металла, перекусывания стальной арматуры, а также для вспарывания глухих металлических листов.

· Расширитель большой КРБГС-80 применяется для перемещения различных объектов, проделывания проходов в завалах, расширения щелей в стыке труднораздвигаемых объектов, удержания грузов в фиксированном положении, деформирования и стягивания.

· Кусачки моноблочные ККМГ-80 применяются для резания листового металла, труб, перекусывания арматуры из стали, в условиях, где невозможно использовать инструмент с приводом от насосных станций.

· Насос ручной КНРС-2/80 применяется для нагнетания рабочей жидкости в рабочую полость инструментов с рабочим давлением до 80 МПа.

· Насосная станция КНУГ-1×1-80МХ применяется для нагнетания рабочей жидкости в рабочую полость гидроагрегатов.

· Блок дистанционного управления КБУД-80 с рукавами высокого давления применяется для дистанционного управления работой гидравлического инструмента.

Оборудование может успешно использоваться при ликвидации последствий аварий, катастроф и стихийных бедствий, где требуется быстро разрушить элементы конструкций для извлечения пострадавших из-под завалов и спасения материальных ценностей, а также для подъема и перемещения грузов большой массы в стесненных условиях, где невозможно применение грузоподъемной техники.
Комплект гидравлического аварийно-спасательного инструмента «Медведь».Комплект предназначен для использования аварийно-спасательными подразделениями с целью быстрого разрушения элементов конструкций при спасении людей и материальных ценностей.
В состав комплекта входят:

— насосная станция с приводом от ДВС на два инструмента НС-2080-2М;

— ножницы комбинированные НК 2080 М;

— резак универсальный РУ 2080 М;

— кусачки специальные КС 2080 М;

— силовой цилиндр одноштоковый СЦ 2080-1М;

— катушка-удлинитель однорядная КУС 2080-1/10М;

— набор принадлежностей НП 2080 М;

— одиночный ЗИП С ЗИП-0-2080 М.

Комплект гидроинструмента «Спрут»:

Комплект предназначен для быстрого разрушения элементов завалов и спасения людей и материальных ценностей при ликвидации ЧС и обеспечивает: перекусывание стальных конструкций (стержневой арматуры, стального уголка и шин заземления); разжим (расширение) узких проемов, дверей и щелей; горизонтальное (вертикальное) перемещение элементов конструкций. — кусачки КГС-80; — ножницы комбинированные НКГС-80; — расширитель большой РБГС-80; — расширитель средний РСГС-80; — насос ручной НРС-2/80; — катушка-удлинитель одинарная КУС 1/15; — катушка-удлинитель двухрядная КУС 2/15; — цилиндр односторонний ЦГС-1/80; — цилиндр двухсторонний ЦГС-2/80;

— гидростанция с ДВС СГС-2-80 ДХ (на два инструмента одновременно).

Компания Холматро является голландской компанией, производящей гидравлический инструмент высокого давления для промышленных и спасательных организаций. Производят продукцию мощностью от 5 до 500 метрических тонн, разрабатываем инструмент сочетающий наибольшую мощность и оптимальный вес и шланги, выдерживающие 4-х кратную нагрузку.

8. Электрический аварийно-спасательный инструмент, его предназначение и возможности.

Электрический привод — это электромеханическая система для приведения в движение исполнительных механизмов рабочих машин и управления этим движением в целях осуществления технологического процесса. Современный электропривод — это совокупность множества электромашин, аппаратов и систем управления ими.

Электрический аварийно-спасательный инструмент (ЭАСИ).Принцип действия основан на преобразовании электроэнергии в механическую энергию.

Отрезной спасательный инструмент: отрезные, пилоцепные машины, ножницы.

Бурильный спасательный инструмент:перфораторы.

Сверлильный спасательный инструмент:дрели.

9. Основные приемы и способы выполнения технологических операций пневматическим инструментом.

Пневматический привод (пневмопривод) — совокупность устройств, предназначенных для приведения в движение машин и механизмов посредством энергии сжатого воздуха. Обязательными элементами пневмопривода являются компрессор (генератор пневматической энергии) и пневмодвигатель.

Пневмодвигатель, пневматический двигатель, пневмомотор — энергосиловая машина, преобразующая энергию сжатого воздуха в механическую работу.

Пневматический аварийно спасательный инструмент (ПАСИ).Принцип действия основан на преобразовании энергии сжатого газа в механическую энергию. Работы проводятся при давлении до 1 мПа.

Пневматический инструмент динамического действия:отрезные машины; отбойные молотки; бетонолом; перфораторы.

Пневматический инструмент статического действия:домкраты; подушки; подъемники; пластыри.

Пневматические спасательные инструменты имеют некоторые недостатки, например, используют большое количество воздуха и причиняют много шума.
Возможное их применение:

· распиливание при помощи пиловых ножей стекла и частей кузова. При распилке металла важно, чтобы пила находилась в охлажденном состоянии и была смазана специальной смазкой, которую наносит ассистент;

· расширение и удаление частей при помощи долота;

· отвинчивание болтов/гаек/винтов при помощи разнообразных вспомогательных инструментов. При использовании этих инструментов необходимо уделять внимание их смазке.

После использования инструментов необходимо их прочистить и проконтролировать соединительные муфты воздушных шлангов и вспомогательных инструментов, проверить инструменты и редуцированный вентиль на наличие повреждений, заменить поврежденные или притупившиеся пилы и долота, проверить давление.

Комплект пневмодомкратов. Комплект предназначен для подъема и высвобождения придавленных людей в труднодоступных местах при проведении аварийно-спасательных работ. В состав комплекта входят: — плоская надувная подушка; — источник сжатого воздуха (баллон, компрессор); — пульт управления подачи воздуха;

— пневморукава с быстроразъемными соединениями.

10.Меры безопасности при ведении работ с аварийно-спасательным инструментом.

Меры безопасности при работе с гидравлическим аварийно-спасательным инструментом (кусачками, ножницами), разжимами (расширителями), домкратами:

· кусачки (ножницы) устанавливать к перерезаемой (перекусываемой) конструкции (детали) под углом 90°;

· при резке (перекусывании) не удерживать инструмент в первоначальном положении силой, в процессе резки он может поворачиваться, следуя линии наименьшего сопротивления;

· следить за работой инструмента в процессе резания (перекусывания), за перемещением кусачек;

· при перемещении кусачек в направлении, опасном для спасателя или других работающих лиц, следует немедленно отпустить предохранительную рукоятку или повернуть ее в противоположном направлении;

· при возникновении в ходе резки (перекусывания) непосредственной опасности для спасателя или пострадавшего работа должна быть немедленно прекращена;

· резку массивных элементов, деталей, конструкций производить в углублении режущей части кусачек. При резке режущие челюсти должны быть сомкнуты, не отклоняться друг от друга более чем на 2-3 мм. При отклонении более чем на 5 мм или перекрещивании челюстей, работа должна быть немедленно прекращена;

· резку массивных элементов или элементов, которые в процессе резки могут упасть или отлететь, производить с фиксацией их помощником. Перед началом перерезания опор, поддерживающих определенные конструкции, эти конструкции должны быть надежно стабилизированы.

Примечание: Резка кузова автомобиля с применением отрезных и углошлифовальных машин, а также подобного оборудования (бензорезов, дисковых пил и т.п.

) недопустима, так как всегда существует опасность загорания, а сноп искр, вылетающий из-под режущего органа, может привести к травмированию как пострадавшего, так и спасателей.

Меры безопасности при работе с гидравлическими расширителями и домкратами:

· при установке гидравлических домкратов не допускать отклонения их от вертикального положения, установку осуществлять только на устойчивые конструкции или подкладки;

· при размещении домкрата под поднимаемой конструкцией или деталью поршень домкрата должен быть свободен от нагрузки;
при необходимости применения удлинительных трубок устанавливать их только со стороны, противоположной плунжеру во избежание изгиба плунжера и повреждения уплотнений;

· не допускать попыток подъема груза массой, превышающей грузоподъемность домкрата, использовать в этом случае несколько домкратов;

· при подъеме груза с гладкой (шлифованной) поверхностью между грузом и головкой домкрата следует класть деревянную прокладку. В процессе работы, при подъеме и опускании груза следить за состоянием и устойчивостью домкрата и груза.

· при появлении просачивания масла или жидкости между корпусом и поршнем домкрата или в других его частях работу прекратить, так как течь свидетельствует о превышении массы груза над грузоподъемностью домкрата.

Меры безопасности при использовании винтовых домкратов:

Винтовые домкраты использовать только при наличии паспорта с результатами испытания на предельную паспортную нагрузку, увеличенную на 10%.

Домкрат должен иметь исправное предохранительное устройство, исключающее самопроизвольное опускание груза, а также исправные стопорные приспособления, исключающие возможность выхода винта (рейки) из корпуса.

Опорная поверхность головки домкрата должна иметь форму (насечки), не допускающую соскальзывания поднимаемого груза.

Запрещается использовать домкраты при следующих дефектах:

— забоины и задиры резьбы на ходовом винте (рейке) или его искривление;

— износ резьбы винта или гайки более чем на 20%;

— отсутствии насечки на опорной поверхности головки или лапы домкрата;

— трещины или сколы части зубьев на храповом колесе, а также смятие опорной части или закругления граней зубьев по наружной поверхности храповика;
— смятие, закругление или скол опорных граней собачки и ее фиксатора;

— износ и смятие опорной поверхности пальца собачки;

— отсутствие или слабое крепление упорной шайбы на нижнем конце винта или рейки, ограничивающей полное вывинчивание винта или выход рейки.

Воспользуйтесь поиском по сайту:

Видео:Упражнения с аварийно-спасательным оборудованием и инструментомСкачать

Специальное аварийно-спасательное оборудование и механизированный пожарный и аварийно-спасательный инструмент

Гидравлический аварийно-спасательный инструмент (ГАСИ) предназначен для выполнения комплекса работ, связанных с подъемом и перемещением элементов завала, разборкой или разрушением строительных и других конструкций, с расширением проемов в завалах с целью высвобождения защемленных людей в результате аварий, пожаров и стихийных бедствий, в дорожно-транспортных происшествиях и других чрезвычайных ситуациях.

ГАСИ могут использоваться также для резки арматуры, листов, различных профилей, для вскрытия металлических дверей и ряда других подобных работ.

Кусачки КГС-80

Назначение: Кусачки КГС-80 предназначены для перекусывания арматуры, элементов стальных конструкций и кабеля.

Характеристики:

Ножницы комбинированные НКГС-80

Назначение: Ножницы комбинированные НКГС-80 предназначены для перекусывания арматуры, труб, уголков, резания полосы и листового металла, подъема и перемещения тяжелых грузов.

Характеристики:

Расширитель средний РСГС-80

Назначение: Расширитель средний РСГС-80 предназначен для перемещения различных объектов, расширения щелей, удержания грузов в фиксированном положении, деформирования и стягивания.

Характеристики:

Расширитель дверной РДС-80.

Предназначен для расширения узких проемов, в том числе дверных.

Технические характеристики:

Отрыватель петель ОПС – 80

Предназначен для отрыва или перекусывания наружных петель Ø 30 мм.

Технические характеристики:

Цилиндр с одним штоком ЦГС-1/80

Назначение: Цилиндр с одним штоком ЦГС-1/80 предназначен для приподнимания и удержания грузов, раздвижения или перемещения.

Характеристики:

Цилиндр с двумя штоками ЦГС-2/80

Назначение: Цилиндр с двумя штоками ЦГС-2/80 предназначен для приподнимания и удержания грузов, раздвижения или перемещения.

Характеристики:

Гидростанция с бензоприводом СГС-1-80ДХ

Назначение: Гидростанция СГС-1-80ДХ предназначена для обеспечения гидравлической энергией аварийно-спасательного инструмента.

Характеристики:

Гидростанция с бензоприводом СГС-1-80ДХ (исполнение 2)

Назначение: Гидростанция СГС-1-80ДХ предназначена для обеспечения гидравлической энергией аварийно-спасательного инструмента.

Характеристики:

Гидростанция с электроприводом СГС-1-80Э

Назначение: Гидростанция СГС-1-80Э предназначена для обеспечения гидравлической энергией аварийно-спасательного инструмента.

Характеристики

Видео:Трубный Разрушитель ТР-2-80 на реальном объекте. Разрушение стальной трубы диаметром ф325мм.Скачать

Гидравлический аварийно спасательный инструмент простор насосы

ГИДРАВЛИЧЕСКИЙ АВАРИЙНО – СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ «ПРОСТОР»

Насосы ручные НР 63 и НР 63/1

Насосы ручные НР 63 и НР 63/1 Насос ручной модели НР 63, предназначен для обеспечения гидравлической энергией аварийноспасательных инструментов, используемых при проведении аварийно спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), а также при строительных и монтажно -демонтажных работах в различных отраслях промышленности. Насос предназначен для эксплуатации в условиях УХЛ 1 по ГОСТ 15150 -69, но при этом рабочая температура воздуха может находиться в пределах от минус 45°С до плюс 80°С.

Насосы ручные НР 63 и НР 63/1 Технические характеристики НР 63/1 Тип насосаплунжерный, двухступенчатый Максимальное давление рабочей жидкости, МПа 63 Производительность, см 3/цикл первой ступени НР 63 27, 0 НР 63/1 3, 3 второй ступени НР 63 3, 1 НР 63/1 0, 82 Рабочий объем маслобака, л НР 63 2, 1 НР 63/1 0, 5 Максимальное усилие на рукоятке насоса, Н НР 63 и НР 63/1 350 Количество рукавов, шт. 21 Габариты, мм НР 63 760 х130 х180 НР 63/1 362 х85 х141 Масса (без рукавов сухая, ) кг НР 63 10 НР 63/1 3

Станция насосная СНГ 63 Станция насосная двухступенчатая с мотоприводом модели СНГ 63, предназначена для обеспечения гидравлической энергией аварийноспасательных инструментов, используемых при проведении аварийно спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности. Станция предназначена для обеспечения гидравлической энергией одного гидравлического устройства. Станция гидравлическая СНГ 63 -2/1 работает с подключением двух спасательных инструментов (попеременная работа). Станция гидравлическая СНГ 63 -2/2 работает с подключением двух спасательных инструментов одновременно. СНГм 63 насосная станция с четырехтактным бензиновым двигателем пониженной мощности, способная заменить ручной гидравлический насос НР 63 в бюджетных комплектах. Станция гидравлическая СНГа «ШТУРМ» — мобильная ранцевая станция с электроприводом от аккумуляторной батареи с увеличенным ресурсом. Есть возможность работы от сети.

Технические характеристики СНГ 63 Наименование параметра СНГ 632/1 СНГ 632/2 Давление рабочей жидкости, МПа, max Кол-во подключаемых инструментов Производительность, л/мин, не менее 1 2 0, 8 Масса, кг СНГа «ШТУРМ» 2 0, 87 0, 5 Бензиновый Заправочный объём масляного бака, л Габариты, мм: СНГэ 63 63 Тип привода Рабочий объём масляного бака, л СНГм 63 0, 8 0, 45 Электропривод 4 6 2 12 1, 5 4, 5 1 600 х381 х414 395 х290 х340 420 х330 х285 310 х250 х470 28, 0 15, 0 30 8, 2 480 х315 х270 480 х330 х285 13, 4

Домкраты телескопические ДГТ 63 -575/9

Домкраты телескопические ДГТ 63 -575/9 Домкрат гидравлический телескопический ДГТ 63575/9 предназначен для подъёма груза, расширения проёма между объектами проведении аварийно -cпасательных работ в зонах чрезвычайных ситуаций, катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др. ), для проведения спасательных работ при дорожнотранспортных происшествиях, а также при строительных и монтажно-демонтажных работах в различных областях промышленности.

Домкраты телескопические ДГТ 63 -575/9 Технические характеристики ДГГ 63 -575/9 Наименование параметра Значение Развиваемое усилие толкающее, к. Н первой ступени 175 второй ступени 90 Ход штока, мм первой ступени 310 второй ступени 265 Длина с втянутым штоком, мм 480 Рабочая жидкость Масло ВМГЗ ТУ 38. 101479 Габариты, мм: 480 x 95 x 200 Масса, кг 16

Домкраты гидравлические двуштоковые ДГ 63

Домкраты гидравлические двуштоковые ДГ 63 Домкрат гидравлический двуштоковый ДГ 63– 400/12 (ДГ 63 -640/12) предназначен для подъёма груза, расширения проёма между объектами и стягивания элементов конструкций с помощью специального набора принадлежностей (НП) при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др. ), а также при строительных и монтажнодемонтажных работах в различных областях промышленности.

Домкраты гидравлические двуштоковые ДГ 63 Технические характеристики ДГ 63 Наименование параметра ДГ 63– 400/12 ДГ 63– 640/12 Развиваемое усилие толкающее, к. Н 120 Развиваемое усилие тянущее, к.

Н 44, 5 40 Ход штока суммарный, мм 400 (2 х200) 640 (2 x 320) Длина с втянутым штоком, мм 704 945 Максимальное давление рабочей жидкости, МПа 63 Рабочая жидкость Масло ВМГЗ ТУ 38.

101479 Габариты, мм: 704 x 140 x 215 945 x 140 x 215 Масса, кг 12 15, 6

Домкраты одноштоковые ДГ 63

Домкраты одноштоковые ДГ 63 Домкрат гидравлический одноштоковый ДГ 63– 200/12 (ДГ 63 -320/12) предназначен для подъёма груза, расширения проёма между объектами и стягивания элементов конструкций с помощью специального набора принадлежностей (НП) при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др. ), а также при строительных и монтажнодемонтажных работах в различных областях промышленности.

Домкраты одноштоковые ДГ 63 Технические характеристики ДГ 63 Наименование параметра ДГ 63– 200/12 ДГ 63– 320/12 Развиваемое усилие толкающее, к. Н 120 Развиваемое усилие тянущее, к.

Н 44, 5 45 Ход штока, мм 200 320 Длина с втянутым штоком, мм 445 565 Максимальное давление рабочей жидкости, МПа 63 Рабочая жидкость Масло ВМГЗ ТУ 38.

101479 Габариты, мм: 445 x 140 x 215 565 x 140 x 215 Масса, кг 9 10

Перекусыватель дверных петель гидравлический Пр. ДГ 63

Перекусыватель дверных петель гидравлический Пр. ДГ 63 Перекусыватель дверных петель Пр. ДГ 63 предназначен для аварийного вскрытия дверей, расширения узких щелей. Технические характеристики Пр.

ДГ 63 Параметры Рабочее давление, МПа Усилие на штоке, к. Н Рабочий ход штока, мм Диаметр срезаемых дверных петель, мм Диапазон рабочих температур, ˚С Габаритные размеры (Д х Ш х В), мм: Масса, кг Пр.

ДГ 63 63 100 40 10 – 20 от -40 до +50 110 х 104 х 260 5, 1

Вскрыватель дверей гидравлический ВДГ 63

Вскрыватель дверей гидравлический ВДГ 63 предназначен для аварийного вскрытия дверей, расширения узких щелей. Технические характеристики ВДГ 63 Параметры Рабочее давление, МПа Наибольшее усилие, к. Н(Тс) Рабочий ход штока, мм Диапазон рабочих температур, ˚С Габаритные размеры (Д х Ш х В), мм: Масса, кг ВДГ 63 63 98(10) 70 от -40 до +50 280 х 110 х 104 5

Гайковерт гидравлический ГВГ 63

Гайковерт гидравлический ГВГ 63 — специальный гидравлический инструмент вспомогательного назначения. Служит для затягивания и раскручивания гаек. Имеет различные насадки.

Технические характеристики ГВГ 63 Наименование параметра ГВГ 63 Максимальное давление рабочей жидкости, МПа 63 Максимальный крутящий момент, Нм 7500 Время рабочего хода, сек 6 Время возврата, сек 3 Габаритные размеры, Д х Ш х В, мм 290 х 80 х 70 Масса, кг 8

Гайкорез гидравлический ГРГ 63 -М 33

Гайкорез гидравлический ГРГ 63 -М 33 предназначен для демонтажа гаек размером до М 33 на фланцевых стыках посредством резки. Технические характеристики ГРГ 63 -M 33 Параметры ГРГ 63 -М 33 Рабочее давление, МПа 63 Усилие на штоке, к.

Н, max 205 Рабочий ход штока, мм 23 Размер гайки «под ключ» , помещаемой в рамку гайкореза, мм 50 Наибольшая высота разрезаемой гайки, мм 33 Возврат штока в исходное положение пружинный Наименьший зазор между двумя соседними гайками, мм 24 Диапазон резьбы гаек, допускаемых к разрезанию гайкорезом М 22 — М 33 (S 36…S 50 мм) Габаритные размеры (Д х Ш х В), мм: 325 х 86 х 166 Масса, кг 8

Тросорез гидравлический ТРГ 63

Тросорез гидравлический ТРГ 63 предназначен для перекусывания стальных канатов (тросов), кабелей, проводов (при отключенном электропитании), рукавов и т. п. конструктивных элементов при ремонтных, строительномонтажных, аварийно-спасательных и восстановительных работах в обычных и чрезвычайных ситуациях.

ТРГм 63 — тросорез гидравлический с ручным насосом, компактный и удобный в использовании. Технические характеристики ТРГ 63 Параметры ТРГ 63 ТРГм 63 Рабочее давление, МПа 63 Максимальное режущее усилие, к.

Н 300 134 Максимальный ход ножа, мм 53 34 Максимальный диаметр перекусываемого троса, мм 50 30 Габаритные размеры (Д х Ш х В), мм: 430 х 260 х 200 609 х 262 х 200 Масса, кг 12, 1 8, 0

Перекусыватели решеток и педалей автомобилей ПРГ 63

Перекусыватели решеток и педалей автомобилей ПРГ 63 В комплект ГАСИ «Ермак», помимо основного инструмента, входит специальный гидравлический инструмент вспомогательного назначения — перекусыватель решеток с частотой кусания до 20 раз в минуту (ПРГ 63) и одноканальный перекусыватель педалей автомобиля (ПРГ 63/1) Технические характеристики ПРГ 63 Параметры Максимальное режущее усилие, к. Н Быстродействие, кусаний/мин Максимальный размер перекусываемого рычага педали, мм Максимальный диаметр перекусываемого прутка решетки, мм Габаритные размеры (Д х Ш х В), мм: Масса, кг ПРГ 63 115 20 ПРГ 63/1 120 — — 8 х 35 20 410 х 95 х 80 6, 5 290 х 80 х 70 4, 5

Бетонорез гидравлический БТР 63

Бетонорез гидравлический БТР 63 Бетонорез БТР 63 — новый помощник в работе по разбору завалов. Это идеальный инструмент, когда работу необходимо сделать быстро и бесшумно, например, внутри помещений, особенно, если требуется высокая точность работ.

Бетонорез БТР 63 удачно сочетает два инструмента в одном, позволяя проводить работы быстрее и эффективней. Технические характеристики БТР 63 Наименование параметра БТР 63 Максимальное давление рабочей жидкости, МПа от 50 до 80 Максимальное разламывающее усилие, к.

Н 80 Диаметр перекусываемого прутка, мм 30 Максимальное раскрытие концов, мм 310 Габаритные размеры, Д х Ш х В, мм 810 х 265 х 200 Масса, кг 24, 0

Кусачки арматурные гидравлические КГа 63

Кусачки арматурные гидравлические КГа 63 Кусачки арматурные КГа 63 имеют сближение лезвий, которое проходит от одного края к другому постепенно. Режущие кромки не смыкаются, однако они сдвигаются одна относительно другой. Кусачки для арматуры имеют широкое применение.

Они позволяют быстро резать арматурные изделия, при этом могут находиться постоянно под рукой. Технические характеристики НГ 63 Наименование параметра КГа 63 Максимальное давление рабочей жидкости, МПа 63 Максимальное усилие кусания, к.

Н 199 Диаметр перекусываемого прутка, мм 20 Максимальное раскрытие лезвий, мм 25 Габаритные размеры, Д х Ш х В, мм 600 х 190 х 170 Масса, кг 7, 5

Ножницы гидравлические НГ 63

Ножницы гидравлические НГ 63 предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, труб, перемычек и т. п. конструктивных элементов. Ножницы могут быть использованы при проведении строительных, ремонтных, восстановительных и аварийно-спасательных работ, а также при проведении различных технологических операций.

Ножницы рассчитаны на эксплуатацию при температуре от -40°С до +50°С, в том числе при воздействии атмосферных осадков. Технические характеристики НГ 63 Наименование параметра НГ 63 НГм 63 Максимальное давление рабочей жидкости, МПа 63 Сила резания, к. Н, max 440 220 Величина раскрытия лезвий, мм 245 130 Макс.

размер перекусываемого прутка, мм 22 20 Габариты, мм: 765 х 262 х 196 734 х 190 х 175 Масса, кг 17, 0 10, 5

Разжим-кусачки РКГ 63 и РКГм 63

Разжим-кусачки РКГ — 63 и РКГм — 63 Разжим-кусачки гидравлические РКГ — 63 предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, перемычек и т. п.

Конструктивных элементов, а также подъёма, перемещения и удержания в неподвижном положении крупногабаритных объектов, расширения узких проёмов, стягивания элементов конструкций с помощью специального набора принадлежностей (НП) при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др. ) Технические характеристики РКГ — 63 и РКГм — 63 Наименование параметра РКГ — 63 РКГм — 63 Максимальное давление рабочей жидкости, МПа 63 Сила резания, к. Н 300 200 стальной пруток (500… 550 МПа) ∅28 ∅22 стальная полоса, лист (450 МПа) 110 х10 60 х5 Максимальный раскрытие, мм 360 160 Максимальная разжимающая сила, к. Н 80 24 Габариты, мм: 790 х196 х262 734 х190 х175 Масса, кг 15, 5 Размеры поперечного сечения перекусываемых материалов, мм:

Кусачки гидравлические КГ — 63

Кусачки гидравлические КГ — 63 предназначены для разрезания металлических и неметаллических прутков, профилей, проволоки, тросов, труб, перемычек и т. п. конструктивных элементов при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, пожаров.

КГс — 63 это сверхмощные кусачки, которые при массе менее 19 кг развивают усилие кусания в 100 тонн и способны перекусить стальной пруток диаметром до 40 мм. Технические характеристики КГ — 63 Наименование параметра КГ — 63 КГс — 63 Максимальное давление рабочей жидкости, МПа 63 Сила резания, к.

Н 290 962 Величина раскрытия лезвий, мм 150 202 — стальной пруток (σв =500… 550 МПа) ∅ 28 ∅ 39 — стальная полоса, лист (σв =450 МПа) 110 х10 — стальная труба (σв=400 МПа) ∅ 84, 3 х3, 2 — полый квадратный профиль (σв=450 МПа) 60 х60 х4 Габариты, мм: 680 х 196 х 262 776 х 240 х 170 Масса, кг 15, 0 18, 9 Макс.

размер перекусываемого материала, мм

Разжим гидравлический РГ 63

Разжим гидравлический РГ 63 предназначен для подъёма, перемещения и удержания в неподвижном положении крупногабаритных объектов, расширения узких проёмов, а также стягивания элементов конструкций с помощью специального набора принадлежностей (НП) при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др. ). Технические характеристики РГ 63 Наименование параметра Значение Сила расширения на концах губок, к. Н (тс) 75 (7, 5) Сила стягивающая, к. Н (тс) 68 (6, 8) Максимальное раскрытие, мм 600 Максимальное давление рабочей жидкости, МПа 63 Условия эксплуатации: температура от минус 30°С до плюс 40°С Масса, кг, не более 28 Габариты, мм: 875 x 370 x 220

Видео:Какие факторы следует учитывать при выборе двойных торцевых уплотнений и уплотнений типа тандемСкачать

Анализ технических характеристик отечественного аварийно-спасательного инструмента

В данной статье рассматривается сравнение и преимущество гидравлического аварийно-спасательного инструмента перед другими типами аварийно-спасательными инструментами.

Выполнен анализ тактико-технических характеристик основных гидравлического инструмента различных производителей.

Приводятся примеры перспективных отечественных ГАСИ с обозначением области его использования и техническими характеристиками.

Проведение аварийно-спасательных работ, при ликвидации последствий транспортных и техногенных аварий, природных катастроф, пожаров и других чрезвычайных ситуаций не обходится без применения аварийно-спасательного инструмента (АСИ).

Поступая на оснащение спасательных подразделений, данный инструмент позволяет проводить работы по деблокированию пострадавших в завалах посредством обеспечения к ним доступа и последующего высвобождения из-под обломков строительных конструкций, от арматурных связей и других элементов завала, препятствующих извлечению спасаемых людей. При этом разборка завала с применением образцов АСИ предполагает выполнение технологических операций по резке (перекусыванию) металлоконструкций и арматуры, по подъему (перемещению) и сдвигу (смещению) различных элементов строительных конструкций и промышленных изделий.

Аварийно-спасательный инструмент – инструмент, применяемый при ведении аварийно спасательных и других неотложных работах (АСДНР), направленных на извлечение (деблокирование) пострадавших в условиях ЧС.

Различают следующие виды аварийно спасательного инструмента по типу привода:

• механический;
• гидравлический;
• электрический;
• пневматический;
• пиропатронный;
• термический.

Среди всех видов аварийно-спасательного инструмента наибольшее распространение получил гидравлический аварийно спасательный инструмент [1].

Принцип гидравлического аварийно-спасательного инструмента основан на преобразовании энергии сжатой жидкости в механическую.

ГАСИ обладает рядом преимуществ, основные из которых это высокий КПД, надежность, простота, удобство в работе, облегченный технический уход, низкий уровень шума, безопасность и относительно небольшая стоимость.

В настоящее время ГАСИ можно разделить на инструмент отечественного и зарубежного производства. К основным крупным российским производителям относят комплекты ГАСИ «Простор», «Спрут», «Спрут-2», «Агрегат», «Медведь». Зарубежные производители представлены фирмами «Holmatro» – Голландия, «Amkus» – США, «Weber-Hydraulik», «Lukas» – Германия.

Далее сравним гидравлический аварийно-спасательный инструмент с аварийно-спасательными инструментами, использующими другой тип привода.

Гидравлический инструмент в сравнении с электроинструментом:

• электробезопасность — отсутствие узлов, работающих под высоким напряжением;
• возможность работы в условиях повышенной влажности, а также под водой;
• неприхотливость и нетребовательность к техническому обслуживанию;
• независимость от внешних источников питания.

Гидравлический инструмент в сравнении с бензоинструментом:

• исключение опасности воспламенения и отсутствие ядовитых выхлопов, непосредственно на инструменте;
• меньший вес и уровень шума — отсутствие двигателя непосредственно в инструменте;
• меньшая требовательность к техническому обслуживанию.

Гидравлический инструмент в сравнении с пневмоинструментом:

• эффективность и экономичность: источник давления для гидросистем в 2-3 раза эффективнее воздушного компрессора, значительно меньший в габаритах, весе и цене, выполнит такой же объем работы, что и воздушный компрессор и со значительно меньшими затратами;
• надежность и долговечность: меньший износ и более продолжительный срок службы основных узлов гидросистемы, в отличие от пневмосистемы;
• безопасность для оператора: воздушный компрессор, используемый в пневмоинструменте, является устройством повышенной опасности, что предусматривает повышенные требования со стороны Госгортехнадзора и необходимость регулярных освидетельствований.

Ножницы комбинированные НК2080М (рис. 1) предназначены для расширения узких проемов, подъема, перемещения и удержания в неподвижном состоянии объектов, перекусывания и резки стальных прутков, уголков и других профилей, сжатия труб. Возможно применение совместно с набором принадлежностей НП 2080М. Оснащены гидрозамками.

Рисунок 1. Ножницы комбинированные НК2080М

• Рабочее давление 80,0 МПа;
• Диаметр перекусываемого прутка из арматурной стали 25.0 мм;
• Толщина перерезаемого листа 10,0 мм;
• Раскрытие челюстей 240.0 мм;
• Габаритные размеры:
  • длина 560 мм;
  • ширина 315 мм;
  • высота 177 мм;

  Резак универсальный РУ2080М предназначен для перекусывания и резания стальных прутков, труб, уголков, различных профилей, тросов и кабелей при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, катастроф, пожаров, стихийных бедствий, а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности.

  Рисунок 2. Резак универсальный РУ2080М

  • Рабочее давление 80,0 МПа;
  • Максимальный диаметр перекусываемого прутка из арматурной стали 25,0 мм;
  • Максимальный диаметр перекусываемой стальной трубы 100 мм;
  • Максимальный диаметр перекусываемого стального каната 40,0 мм;
  • Габаритные размеры:
    • длина 460 мм
    • ширина 177 мм
    • высота 283 мм;

    Кусачки специальные КС2080М предназначены для перекусывания арматуры из стали, стального пруткового материала, гаек резьбовых соединений, подвергшихся коррозии, и других элементов конструкций при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий на транспорте, катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др.), а также при строительных и монтажно-демонтажных работах в различных отраслях промышленности.

    Рисунок 3. Кусачки специальные КС2080М

    • Рабочее давление 80,0 МПа;
    • Максимальный диаметр перекусываемого прутка из арматурной стали 30.0 мм;
    • Максимальный размер шестигранника перекусываемой гайки 30,0 мм
    • Габаритные размеры:
      • длина 785 мм;
      • ширина 200 мм;
      • высота 184 мм;

      Силовой цилиндр СЦ2080-1М предназначен для перемещения и подъема элементов конструкций (плит, кусков породы и т.п.

      ) совместно с набором принадлежностей при проведении аварийно-спасательных работ в зонах чрезвычайных ситуаций, аварий (в том числе на транспорте), катастроф, пожаров, стихийных бедствий (обвалов, землетрясений, оползней и др.).

      Кроме того гидроцилиндр может быть использован для монтажно-демонтажных операций при строительных и ремонтных работах в различных отраслях промышленности. Оснащены гидрозамками.

      Рисунок 4. Силовой цилиндр СЦ2080-1М

      • Рабочее давление 80,0 МПа;
      • Раздвигающее усилие, макс.220 кН;
      • Тяговое усилие, макс.130 кН;
      • Рабочий ход штока 400 мм;
      • Габаритные размеры:
        • длина 660 мм
        • ширина 120 мм
        • высота 220 мм

        В данной статье мы рассмотрели новейшие образцы гидравлического аварийно-спасательного инструмента и оборудования. Средства спасения должны быть удобными и простыми в эксплуатации, максимально надежными; от качества ГАСИ зачастую зависит не только сохранность и работоспособность важного оборудования, но и жизнь людей.

        Исходя из выше сказанного стоит отметить что ГАСИ имеет наибольшую сферу практического применения и предназначен для выполнения широкого спектра аварийно-спасательных работ.

        🎦 Видео

        Аварийно-спасательные и другие неотложные работы в очагах ЧССкачать



        Линия пересечения двух поверхностей конус и цилиндр (Метод секущих плоскостей)Скачать



        Гидравлический аварийно-спасательный инструмент на примере комплекта фирмы Лукас.Скачать



        Ошибки при работе с гидравлическим аварийно-спасательным инструментом ГАСИСкачать



        Местные гидравлические сопротивленияСкачать



        Электрогидравлический толкатель ТЭ-50у2Скачать



        3.2.2 Норма браковки канатов и грузоподъёмных крановСкачать



        СПАСАТЕЛЬНЫЙ ИНСТРУМЕНТ RESQTEC EXTRICATION 3 3 into detailСкачать



        Аварийно-спасательные работыСкачать
