Ваз 2110 под капотом 8 клапанов описание

Видео:Чем ВАЗ - 2110 отличается от Богдан 2110?Скачать

Описание моторного отсека автомобилей ВАЗ десятого семейства

Все описания представлены в виде рисунков, из которых наглядно видно основные узлы и детали автомобиля ВАЗ 2110. Рис. 1.4. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3- ресивер; 4- главный цилиндр тормоза; 5- расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8- воздушный фильтр; 9-модуль зажигания Рис. 1.5. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 — двигатель; 2 — стартер; 3 — поперечина передней подвески; 4 — коробка передач; 5 — растяжка; 6 — приемная труба; 7 — стабилизатор поперечной устойчивости; 8 — рычаг передней подвески; 9 — привод колес; 10 — масляный картер двигателя; 11 — генератор Рис. 1.6. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 -впускной коллектор с ресивером; 2 — дроссельный узел; 3 — бачок главного цилиндра тормоза; 4 — расширительный бачок; 5 — бачок омывателя; 6 — впускной патрубок; 7 — аккумуляторная батарея; 8 — воздушный фильтр; 9 — катушки зажигания; 10 — защитная крышка ремня ГРМ; 11 — адсорбер; 12 — бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) Рис. 1.7. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3 — ресивер; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея Рис. 1.8. Подкапотное пространство автомобилей с двигателем мод. 21083-80 или 2110 (вид сверху): 1 -двигатель; 2 — воздушный фильтр: 3 — топливный насос; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8 — распределитель зажигания

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья.
(Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие.
Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

Видео:Что нужно знать про десятки – ВАЗ 2110, ВАЗ 2112, ВАЗ 2111?Скачать

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

1.1. Габаритные размеры автомобиля ВАЗ-2110

1.2. Габаритные размеры автомобиля ВАЗ-2111

1.3. Габаритные размеры автомобиля ВАЗ-2112

Автомобили малого класса ВАЗ-2110 (экспортное наименование Lada 110) с четырехдверным пятиместным кузовом типа седан (по международной классификации класс С) оснащают двигателями объемом 1,5 и 1,6 л, мощностью 58–68 кВт (79–92,5 л.с.), расположенными поперек моторного отсека.

Ранее на заводе автомобили оснащали двигателями объемом 1,5 л: сначала карбюраторными, а затем с системой распределенного впрыска топлива. В настоящее время автомобили комплектуют только двигателями рабочим объемом 1,6 л: восьмиклапанным ВАЗ-21114 и шестнадцатиклапанным ВАЗ-21124 с системами распределенного впрыска топлива и трехкомпонентными нейтрализаторами выпуска отработавших газов с обратной связью. Двигатели удовлетворяют нормам Евро-2 и Евро-3.

Кузов несущий, цельнометаллический, сварной конструкции с навесными дверями, передними крыльями, капотом и крышкой багажника. Автомобиль ВАЗ-2110 – первый в России седан с открываемым из багажника лючком, ведущим в салон, что позволяет перевозить длинномерные предметы.

Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащают кондиционером, а с конца 2002 г. по заказу гидроусилителем руля фирмы ZF.

Эта модификация отличается от базовой капотом с интегрированной облицовкой радиатора более современной формы и передним бампером, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.

В 1998 г. начат выпуск автомобиля ВАЗ-2111 (экспортное наименование Lada 111) с кузовом типа универсал. По компоновочной схеме, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен автомобилю ВАЗ-2110. Он отличается измененной задней частью кузова с большой дверью задка. Багажник этого автомобиля самый вместительный в семействе: 490 л при поднятом заднем ряду сидений и 1420 л при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование Lada 112) с кузовом типа хэтчбек начат в 2000 г. Компоновочная схема этого автомобиля такая же, что и у ВАЗ-2111, но кузов отличается большим углом наклона задка. Двигатели применяются только с системой распределенного впрыска, как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, вместимость багажника при этом увеличивается с 415 до 1270 л. Салон, как и у других моделей семейства, оснащают в комплектациях «стандарт», «норма» и «люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски колес, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю противошумную обивку капота, брус безопасности в дверях, иммобилайзер, бортовую систему контроля, обивку сидений из бархата и мягкую обивку дверей, центральную электроблокировку дверей, электростеклоподъемники. По дополнительному заказу устанавливают бортовой компьютер, электрообогреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк в крыше.

1.4. Компоновочная схема автомобиля ВАЗ-2111: 1 – двигатель; 2 – запасное колесо; 3 – глушитель; 4 – стойка задней подвески; 5 – барабанный тормоз; 6 – балка задней подвески; 7 – топливный бак; 8 – резонатор; 9 – дисковый тормоз; 10 – амортизаторная стойка; 11 – рулевой механизм

Компоновочная схема всех трех автомобилей практически одинакова, поэтому она показана на примере автомобиля ВАЗ-2111 на рис. 1.4.

1.5. Подкапотное пространство автомобилей с двигателем мод. 2111 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – модуль зажигания

1.6. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 – двигатель; 2 – стартер; 3 – поперечина передней подвески; 4 – коробка передач; 5 – растяжка; 6 – приемная труба; 7 – стабилизатор поперечной устойчивости; 8 – рычаг передней подвески; 9 – привод колес; 10 – масляный картер двигателя; 11 – генератор

1.7. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 – впускной коллектор с ресивером; 2 – дроссельный узел; 3 – бачок главного тормозного цилиндра; 4 – расширительный бачок; 5 – бачок омывателя; 6 – впускной патрубок; 7 – аккумуляторная батарея; 8 – воздушный фильтр; 9 – катушка зажигания; 10 – защитная крышка ремня ГРМ; 11 – адсорбер; 12 – бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек)

1.8. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 – двигатель; 2 – адсорбер системы улавливания паров бензина; 3 – ресивер; 4 – главный цилиндр тормоза; 5 – расширительный бачок; 6 – бачок омывателя; 7 – аккумуляторная батарея

1.9. Органы управления: 1 – сопло обдува стекла передней двери; 2 – боковые сопла системы вентиляции и отопления салона; 3 – крышка вещевого ящика; 4 – часы (электронные или кварцевые); 5 – блок индикации бортовой системы контроля; 6 – крышка гнезда магнитолы; 7 – прикуриватель; 8 – передняя пепельница; 9 – облицовка тоннеля пола; 10 – блоки управления*; 11 – рычаг стояночного тормоза; 12 – рычаг переключения передач; 13 – педаль акселератора; 14 – патрон подключения переносной лампы; 15 – педаль тормоза; 16 – педаль сцепления; 17 – выключатель зажигания; 18 – рукоятка регулировки рулевой колонки; 19 – рукоятка привода замка капота; 20 – выключатель звукового сигнала; 21 – крышка монтажного блока; 22 – выключатель привода замка багажника (двери задка)*; 23 – кнопка замка монтажного блока; 24 – гидрокорректор фар; 25 – рычаг переключателя указателей поворота и света фар; 26 – переключатель наружного освещения; 27 – выключатель передних противотуманных фар*; 28 – контрольная лампа включения противотуманных фар*; 29 – комбинация приборов; 30 – контрольная лампа включения заднего противотуманного света; 31 – выключатель заднего противотуманного света; 32 – контрольная лампа обогрева заднего стекла; 33 – выключатель обогрева заднего стекла; 34 – выключатель освещения приборов; 35 – датчик-сигнализатор иммобилизатора*; 36 – рычаг переключателя очистителей и омывателей стекол; 37 – центральные сопла системы вентиляции и отопления салона; 38 – выключатель рециркуляции; 39 – выключатель кондиционера*; 40 – рычаг управления заслонками системы отопления; 41 – контроллер системы автоматического управления отоплением; 42 – выключатель аварийной сигнализации; 43 – выключатель очистителей и омывателей фар*; 44 – сопло обдува ветрового стекла

Читайте также: 37 1141040 клапан насоса

1.10. Комбинация приборов: 1 – контрольная лампа включения стояночного тормоза; 2 – контрольная лампа недостаточного давления масла; 3 – резервная контрольная лампа; 4 – контрольная лампа включения габаритного света; 5 – указатель температуры охлаждающей жидкости; 6 – тахометр; 7 – контрольная лампа включения левых указателей поворота; 8 – контрольная лампа включения правых указателей поворота; 9 – спидометр; 10 – суммирующий счетчик пройденного пути; 11 – сигнальная лампа резерва топлива; 12 – указатель уровня топлива; 13 – контрольная лампа включения дальнего света; 14 – контрольная лампа включения аварийной сигнализации; 15 – сигнальная лампа аварийного состояния рабочей тормозной системы; 16 – кнопка установки на ноль счетчика суточного пробега; 17 – счетчик суточного пробега; 18 – контрольная лампа «CHECK ENGINE» («проверьте двигатель»); 19 – контрольная лампа зарядки аккумуляторной батареи

Видео:Почему я продал ВАЗ-2110? Минусы б/у VAZ с пробегомСкачать

Что находится под капотом автомобиля ваз 2112 схема

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Видео:троит двигатель ваз 2110 инжекторСкачать

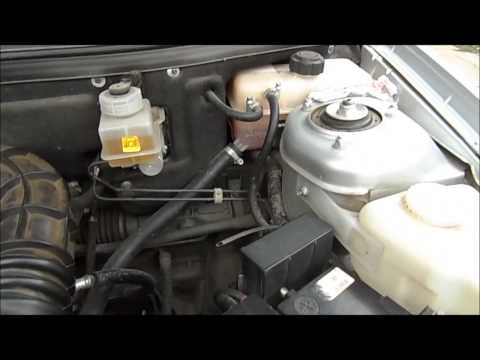

Описание моторного отсека автомобилей ВАЗ десятого семейства

Все описания представлены в виде рисунков, из которых наглядно видно основные узлы и детали автомобиля ВАЗ 2110
.

Рис. 1.4. Подкапотное пространство
автомобилей с двигателем мод. 2111 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3- ресивер; 4- главный цилиндр тормоза; 5- расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8- воздушный фильтр; 9-модуль зажигания

Рис. 1.5. Подкапотное пространство всех автомобилей снизу (защита двигателя снята): 1 — двигатель; 2 — стартер; 3 — поперечина передней подвески; 4 — коробка передач; 5 — растяжка; 6 — приемная труба; 7 — стабилизатор поперечной устойчивости; 8 — рычаг передней подвески; 9 — привод колес; 10 — масляный картер двигателя; 11 — генератор Рис. 1.6. Подкапотное пространство автомобилей с двигателем мод. 21124 (вид сверху со снятой декоративной крышкой): 1 -впускной коллектор с ресивером; 2 — дроссельный узел; 3 — бачок главного цилиндра тормоза; 4 — расширительный бачок; 5 — бачок омывателя; 6 — впускной патрубок; 7 — аккумуляторная батарея; 8 — воздушный фильтр; 9 — катушки зажигания; 10 — защитная крышка ремня ГРМ; 11 — адсорбер; 12 — бачок омывателя стекла двери задка (на автомобилях с кузовами универсал и хэтчбек) Рис. 1.7. Подкапотное пространство автомобилей с двигателем мод. 2112 (вид сверху): 1 — двигатель; 2 — адсорбер системы улавливания паров бензина; 3 — ресивер; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея Рис. 1.8. Подкапотное пространство автомобилей с двигателем мод. 21083-80 или 2110 (вид сверху): 1 -двигатель; 2 — воздушный фильтр: 3 — топливный насос; 4 — главный цилиндр тормоза; 5 — расширительный бачок; 6 — бачок омывателя; 7 — аккумуляторная батарея; 8 — распределитель зажигания

Если вам понравилось?! Поделитесь с другом и подругой или плюсик от души. Человеческое вам спасибо, друзья. (Соц. сети подключены в августе 2013 г.)

Ваши отзывы, комментарии, вопросы и ответы на LADA-10.ru

В обсуждении о причинах неисправности и других проблемах участвуют все желающие. Если знаете, что ответить, пишите и тем самым поможете другим владельцам ВАЗ 2110 в поиске истины.

Комментарии на сайте LADA-10.ru запущены 11 января 2012 года

Видео:6 деталей ВАЗ отвечающие за расход и стабильную работу двигателя.Скачать

Датчик вентилятора

Данное устройство предназначено для активации вентилятора, охлаждающего силовой агрегат. У этого датчика на ВАЗ 2110 имеются сильные стороны:

• Он очень надежный, поскольку включает в свою конструкцию твердый наполнитель. При повышенных температурах он расширяется;
• Также конструкция предусматривает наличие подпружиненного рычага, который не позволяет возникать дефектам;
• Датчик не позволяет возникать искрам;
• Приобретая качественный регулятор, можно забыть о его замене на долгие годы.

Видео:Честный обзор на ВАЗ 2110. На что смотреть при покупке.Скачать

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

1.1. Габаритные размеры автомобиля ВАЗ-2110

1.2. Габаритные размеры автомобиля ВАЗ-2111

1.3. Габаритные размеры автомобиля ВАЗ-2112

Автомобили малого класса ВАЗ-2110 (экспортное наименование Lada 110) с четырехдверным пятиместным кузовом типа седан (по международной классификации класс С) оснащают двигателями объемом 1,5 и 1,6 л, мощностью 58–68 кВт (79–92,5 л.с.), расположенными поперек моторного отсека.

Ранее на заводе автомобили оснащали двигателями объемом 1,5 л: сначала карбюраторными, а затем с системой распределенного впрыска топлива. В настоящее время автомобили комплектуют только двигателями рабочим объемом 1,6 л: восьмиклапанным ВАЗ-21114 и шестнадцатиклапанным ВАЗ-21124 с системами распределенного впрыска топлива и трехкомпонентными нейтрализаторами выпуска отработавших газов с обратной связью. Двигатели удовлетворяют нормам Евро-2 и Евро-3.

Кузов несущий, цельнометаллический, сварной конструкции с навесными дверями, передними крыльями, капотом и крышкой багажника. Автомобиль ВАЗ-2110 – первый в России седан с открываемым из багажника лючком, ведущим в салон, что позволяет перевозить длинномерные предметы.

Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащают кондиционером, а с конца 2002 г. по заказу гидроусилителем руля фирмы ZF.

Эта модификация отличается от базовой капотом с интегрированной облицовкой радиатора более современной формы и передним бампером, а также оригинальными блок-фарами. Изменены также задние фонари, молдинги и детали интерьера салона.

В 1998 г. начат выпуск автомобиля ВАЗ-2111 (экспортное наименование Lada 111) с кузовом типа универсал. По компоновочной схеме, двигателю, трансмиссии, ходовой части, оборудованию кузова этот автомобиль идентичен автомобилю ВАЗ-2110. Он отличается измененной задней частью кузова с большой дверью задка. Багажник этого автомобиля самый вместительный в семействе: 490 л при поднятом заднем ряду сидений и 1420 л при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование Lada 112) с кузовом типа хэтчбек начат в 2000 г. Компоновочная схема этого автомобиля такая же, что и у ВАЗ-2111, но кузов отличается большим углом наклона задка. Двигатели применяются только с системой распределенного впрыска, как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в пропорции 2:3, вместимость багажника при этом увеличивается с 415 до 1270 л. Салон, как и у других моделей семейства, оснащают в комплектациях «стандарт», «норма» и «люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски колес, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю противошумную обивку капота, брус безопасности в дверях, иммобилайзер, бортовую систему контроля, обивку сидений из бархата и мягкую обивку дверей, центральную электроблокировку дверей, электростеклоподъемники. По дополнительному заказу устанавливают бортовой компьютер, электрообогреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочную систему тормозов, подушку безопасности и люк в крыше.

Видео:Вот почему троит двигатель ваз 2110-11-12 8клп. Расход топливаСкачать

Указатель температуры ОЖ

ОЖ, как вы уже знаете, это охлаждающая жидкость. Для нее также предусмотрен свой специальный датчик. По своим функциям он напоминает подсос, который устанавливается на карбюраторных версиях ВАЗ 2110 и не только.

Читайте также: Предохранительные клапана для теплообменников

Устройство считывающе температуру ОЖ

То есть, этот датчик отвечает за регулировку горючего. Чем холоднее будет мотор, тем больше топлива он получит. Для данного указателя характерны определенные поломки:

• Внутри регулятора может нарушиться электрический контакт;
• Возле троса акселератора расположены провода, которые не редко теряют изоляцию;
• Датчик выходит из строя, если вентилятор начинает работать при холодном силовом агрегате;
• Возникают определенные сложности при запуске сильно нагретого двигателя;
• При поломке датчика возникает повышенный расход топлива.

Видео:Адсорбер - в топку! Система улавливания паров топлива ВАЗ 2110Скачать

Схема ВАЗ-2112

Авто ВАЗ-2112 выпускался на АвтоВАЗе с 1998 по 2009 год, На Украине с 2009 по 2014 год. Далее приводятся цветные схемы проводки (инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере одним листом.

Для диагностики и самостоятельного ремонта вначале посмотрите, все ли в порядке с генератором. Хорошо ли он надет, не провисает. Эту процедуру нужно проделать со всеми вариантами исполнения топливной системы как карбюраторной, так и инжекторной. Проверяем предохранители согласно схеме электрооборудования. Большую помощь окажет также обратная сторона крышки предохранительного блока. Там есть подсказки, расшифровать которые поможет схема. Замените перегоревший элемент и попробуйте завести машину снова. Нужно проверить, плотно ли надеты клеммы аккумулятора, не окислились ли они. Не поврежден ли провод, идущий от батареи к генератору и к стартеру.

Видео:Под капотомСкачать

Основные неисправности

Основной неисправностью характерной для ВАЗ 2110 является появления эффекта троения двигателя. Возникать неисправности могут по разным причинам. Рассмотрим, факторы, по которым начинается нестабильная работа двигателя, а также методы устранения.

Некачественное горючее

Первым делом необходимо проверить, то насколько качественное топливо было залито в транспортное средство. Если бензин был низкого качества то, скорее всего, забылся один из элементов топливной системы. Так, автомобилисту придётся узнать, какая схема подачи топлива, и найти детали, что могли дать сбой.

Так, первый элемент, который попадает под пристальный взор — распылители. Неисправности форсунок могут вызвать неустойчивую работу мотора, что приведёт к возникновению троения. Для диагностики и чистки узла используется специальный стенд, но многие автомобилисты проводят процесс самостоятельно, при помощи жидкости для чистки карбюратора.

Также, неустойчивая работа движка может быть вызванная засорённостью топливных фильтров. Один располагается под задним правым колесом, а второй в топливном насосе. На заборнике бензонасоса стоит сетка-фильтр, которую необходимо заменить. Процесс довольно сложный, поскольку придётся снимать задние сиденья и вынимать элемент подачи топлива. А вот топливный фильтр под колесом можно поменять быстро и без особых проблем.

Система зажигания

Повреждение свечей зажигания или высоковольтных проводов, также может стать причиной возникновения троения. Так, необходимо при помощи тестера проверить все элементы, а также осмотреть их визуально. Если имеются повреждения, то рекомендуется сменить весь комплект.

Датчики и ЭБУ

Ещё одной основательной причиной возникновения троения движка становится выход со строя одного из датчиков двигателя, а также неисправности в электронном блоке управления. Чтобы провести диагностику необходимо подключиться к «мозгам».

Далее, на основании показанных ошибок найти неисправный измеритель и заменить его. Если это не помогло, и ошибка в ЭБУ осталась, то рекомендуется провести сброс, а в некоторых случаях и прошить управляющий элемент.

Видео:Все Причины ПЕРЕГРЕВА и КИПЕНИЯ Двигателя. Устранение причин перегрева двигателя ВАЗ 2109, 2114....Скачать

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Видео:Расположение датчиков на Ваз 8 клапанов .За что отвечают.Скачать

Регулятор коленвала

Как вы понимаете, расположение всех датчиков на 8 клапанном инжекторном ВАЗ 2110 разное, но все они объединяются в единую систему. Датчик коленвала не является исключением.

За счет работы этого устройства система определяет, когда подавать топливо и искру для воспламенения смеси. По сути, конструкция агрегата представлена в виде магнита и катушки из тонкой проводки.

К его сильным сторонам относят:

• Работает долго и эффективно даже в режиме повышенных нагрузок;
• Функционирует совместно с шкивом коленчатого вала;
• При поломке датчика двигатель прекращает работу, либо ограничивает показатели оборотов на отметке не более 3500 оборотов.

Располагается устройства на масляном насосе, буквально на самой вершине зубцов шкива. Если быть точнее, то 1 миллиметре от них.

Видео:Три фишки "десятки" ВАЗ-2110, о которых многие даже не догадывались!Скачать

Схема электрооборудования ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор 2112, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Электросхема ВАЗ-2112 инжектор 16 клапанов — полный вид

Читайте также: Ошибка 0340 ваз 2115 8 клапанов инжектор

Видео:Проверка обратки топливной системы на ваз 2110 инжектор 8 клапСкачать

Датчик скорости

Он предоставляет электронной системе данные о текущей скорости автомобиля. Отличается относительной надежностью, но в действительности разработчикам есть над чем подумать.

Имеет две характерные неисправности:

• При холостых оборотах двигатель выключается;
• Сломанный датчик способен частично повлиять на скоростные характеристики автомобиля.

Видео:Как правильно отключить адсорбер? Ваз 2110. Трясёт двигатель. Плавают обороты.Скачать

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Видео:ДЕСЯТКА ЗДОРОВОГО ЧЕЛОВЕК / ВАЗ 211020 / Иван ЗенкевичСкачать

Регулятор воздуха

Определив количество воздуха, система определяет нужный объем бензина. Датчик воздуха несет ответственность за объемы всасывания. К недостаткам этого устройства относят:

• Из-за воздействия влаги нарушается работоспособность;
• При малых оборотах датчик выдает повышенные показатели;
• Устройство не может нормально работать при холостом ходу;
• Могут возникать проблемы при пуске мотора;
• После повышенного режима мощности двигатель может резко остановиться;
• Увеличивается расход топлива.

Как же работает этот датчик? Попробуем разобраться.

1. Конструкция регулятора включает в себя три чувствительных компонента, которые установлены в потоке воздуха. Один из элементов определяет температуру всасываемого воздуха, а остальные два — греются до необходимых показателей.
2. Определение расхода воздуха происходит за счет измерения мощности электричества для поддержания необходимой температуры.
3. На регуляторе имеется сеточка, монтируемая в потоке воздуха.
4. Все это позволяет передать информацию на контроллеры, которые, в свою очередь, включают те или иные режимы для изменения или поддержания нагрузок.

Видео:Ремонт 8 клапанного двигателя с ВАЗ 2110 1 ЧастьСкачать

Схемы жгутов ВАЗ-2112

Схема жгута панели приборов

1, 2, 3, 4 – колодки жгута панели приборов к жгуту переднему; 5 — колодка жгута панели приборов к жгуту боковых дверей; 6, 7, 8 — колодки жгута панели приборов к жгуту заднему; 9 – выключатель обогрева заднего стекла; 10 – переключатель световой сигнализации; 11 – переключатель стеклоочистителей; 12 – колодка жгута панели приборов к радиоаппарату; 13 – монтажный блок; 14 — комбинация приборов; 15 – контроллер управления отопителем; 16 – переключатель электродвигателя отопителя; 17 — колодка жгута панели приборов к жгуту системы зажигания; 18, 19 — колодки жгута панели приборов к жгуту коробки воздухопритока; 20 — выключатель зажигания; 21 – реле противотуманных фар; 22 – реле звукового сигнала; 23 — реле стеклоподъемника; 24 — реле стартера; 25 – реле обогрева сидений; 26 – выключатель наружного освещения; 27 – выключатель противотуманных фар; 28 – прикуриватель; 29 – плафон освещения вещевого ящика; 30 – выключатель освещения вещевого ящика; 31 – выключатель задних противотуманных фонарей; 32 – переключатель подрулевой правый; 33 – патрон подключения переносной лампы; 34 — выключатель освещения приборов; 35 – выключатель сигнала торможения; 36 – выключатель звукового сигнала; 37 – выключатель аварийной сигнализации; 38 – моторедуктор привода воздухораспределения; 39 – осветитель ВАЗ-2112; 40 — колодка жгута панели приборов к жгуту переднему; 41 – выключатель привода замка багажника; 42 – реле заднего противотуманного огня.

А – точка заземления жгута панели приборов.

Видео:Почему я продал ВАЗ-2112? Минусы б/у Лада 2112 с пробегомСкачать

Датчик фаз

Что касается этого регулятора, то он присутствует только на автомобиле с 16 клапанами. Его задача — предоставлять информацию, которая позволит понять, куда и когда впрыскивать топливо, в какой именно цилиндр.

Если датчик выйдет из строя, особо страшного ничего не произойдет с точки зрения целостности автомобиля. Но расход топлива резко увеличится.

Мы затронули далеко не все указатели, но постараемся поговорить о многих из них в наших специальных материалах.

Чтобы разобраться в ремонте своего ВАЗ 2110, рекомендуем для начала детально изучить руководство по эксплуатации. Там сказано о всех датчиках, их задачах, расположении и, конечно же, способах замены. Часто автовладельцы игнорируют рекомендации производителя, хотя именно он лучше остальных знает, как выполнить тот или иной вид ремонта, профилактики, как с минимальными усилиями добраться до определенного узла, того же датчика.

Видео:ДВИГАТЕЛИ ВАЗ 21124 и ВАЗ 2112 16 КЛАПАННЫЕ ОСНОВНЫЕ ОТЛИЧИЯСкачать

Как контроллер отслеживает работу форсунки?

При определении конкретного положения и времени открытия конструкции форсунки определяется конкретный объём топлива, поступающий в клапаны цилиндра ВАЗ-2110. При этом благодаря установленным на моторе специальным датчикам бортовой компьютер фиксирует конкретные значения и передает их контроллеру.

В дальнейшем контроллером на основании исходившей от бортового компьютера информации принимается решение по положению и длительности открытия заслонки форсунок. В случае неисправности контроллера форсунки будут регулироваться некорректно, и двигатель может прямо на ходу заглохнуть.

📽️ Видео

РЕГУЛИРОВКА КЛАПАНОВ ВАЗ 2110,2111,2112 8 КЛАПАННАЯ.Скачать

хлопки в глушитель, плохо развивает обороты, ваз 2110Скачать
