Ваз 2112 выпускной 16 клапанов замена выпускного коллектора

Видео:Замена выпускного коллектора и резонатора ВАЗ 2110 на Приора.Скачать

Выпускной коллектор двигателя 21124 (1,6i 16v) — снятие и установка, замена прокладки

На двигателе 21124 установлен стальной выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов. Подробнее (см. «Система выпуска отработавших газов»).

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем брызговик двигателя (см. «Брызговик двигателя — снятие и установка»).

3. Отсоединяем от впускного трубопровода шланг вакуумного усилителя тормозов (см. «Впускной трубопровод двигателя 21124 (1,6i 16V) — снятие и установка, замена уплотнительных колец»).

4. Снимаем с коллектора датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).

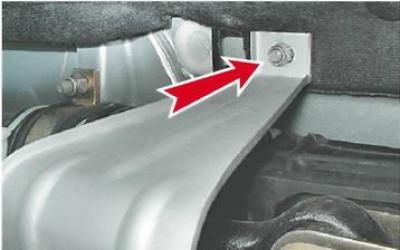

5. Торцовым ключом на 10 мм отворачиваем гайку верхнего.

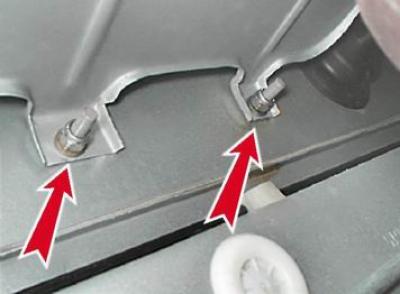

. и две гайки нижнего крепления защитного экрана.

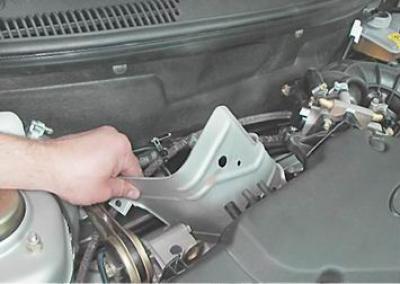

6. Извлекаем экран из моторного отсека.

7. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.

8. Снимаем планку со шпилек.

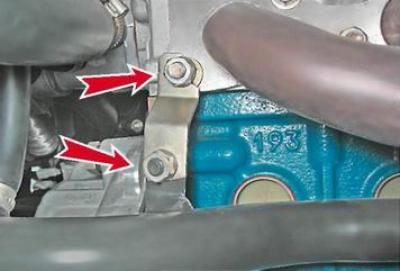

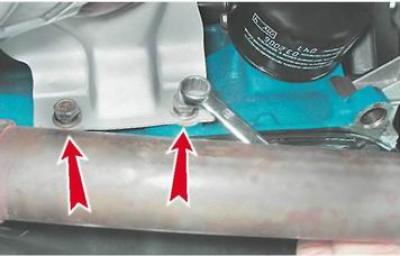

9. Накидным ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.

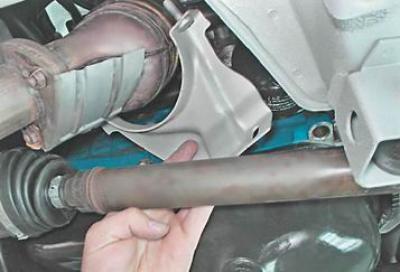

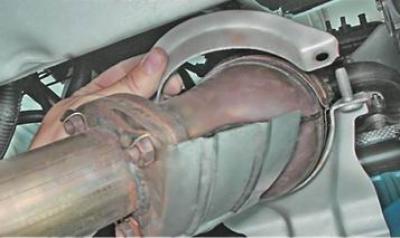

10. Извлекаем кронштейн из моторного отсека вниз.

Выполнять следующую операцию необходимо только в указанной ниже последовательности, иначе можно погнуть кронштейн трубы насоса охлаждающей жидкости

11. Отсоединяем приемную трубу от дополнительного глушителя (см. «Приемная труба двигателя 21124 (1,6i 16V) — снятие и установка»).

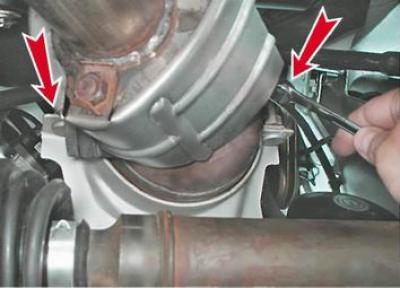

12. Ключом на 13 мм отворачиваем на несколько оборотов нижнюю, а затем верхнюю гайки кронштейна подводящей трубы насоса охлаждающей жидкости и отводим кронштейн в сторону (на фотографии вид со стороны перегородки моторного отсека).

13. Ключом на 13 мм отворачиваем восемь гаек крепления выпускного коллектора (три из них на фото не видны).

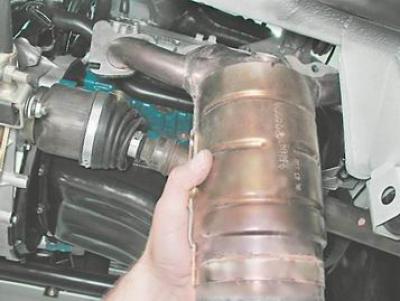

14. Снимаем выпускной коллектор в сборе с приемной трубой.

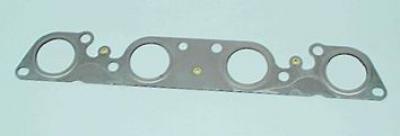

15. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку.

16. Отсоединяем от выпускного коллектора приемную трубу (см. «Приемная труба двигателя 21124 (1,6i 16V) — снятие и установка»).

17. Устанавливаем выпускной коллектор в обратной последовательности. Прокладку и поврежденные детали заменяем.

Видео:Замена катализатора. Выхлоп стингер. Stinger. Ваз 2112Скачать

Выпускной коллектор двигателя 21124 (1,6i 16v) — снятие и установка, замена прокладки ВАЗ-2112

На двигателе 21124 установлен стальной выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов. Подробнее (см. «Система выпуска отработавших газов»).

1. Подготавливаем автомобиль к выполнению работы (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Снимаем брызговик двигателя (см. «Брызговик двигателя — снятие и установка»).

3. Отсоединяем от впускного трубопровода шланг вакуумного усилителя тормозов (см. «Впускной трубопровод двигателя 21124 (1,6i 16v) — снятие и установка, замена уплотнительных колец»).

4. Снимаем с коллектора датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).

5. Торцовым ключом на 10 мм отворачиваем гайку верхнего…

…и две гайки нижнего крепления защитного экрана.

6. Извлекаем экран из моторного отсека.

7. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.

8. Снимаем планку со шпилек.

9. Накидным ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.

10. Извлекаем кронштейн из моторного отсека вниз.

Предупреждение! Выполнять следующую операцию необходимо только в указанной ниже последовательности, иначе можно погнуть кронштейн трубы насоса охлаждающей жидкости

11. Отсоединяем приемную трубу от дополнительного глушителя (см. «Приемная труба двигателя 21124 (1,6i 16v) — снятие и установка»).

12. Ключом на 13 мм отворачиваем на несколько оборотов нижнюю, а затем верхнюю гайки кронштейна подводящей трубы насоса охлаждающей жидкости и отводим кронштейн в сторону (на фотографии вид со стороны перегородки моторного отсека).

13. Ключом на 13 мм отворачиваем восемь гаек крепления выпускного коллектора (три из них на фото не видны).

14. Снимаем выпускной коллектор в сборе с приемной трубой.

15. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку.

16. Отсоединяем от выпускного коллектора приемную трубу (см. «Приемная труба двигателя 21124 (1,6i 16v) — снятие и установка»).

17. Устанавливаем выпускной коллектор в обратной последовательности. Прокладку и поврежденные детали заменяем.

Видео:замена катализатора ваз 2112Скачать

Выпускной коллектор двигателя 21124 (1,6i 16v) — снятие и установка, замена прокладки

На двигателе 21124 установлен стальной выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов. Подробнее (см. «Система выпуска отработавших газов»).

4. Снимаем с коллектора датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).

5. Торцовым ключом на 10 мм отворачиваем гайку верхнего.

. и две гайки нижнего крепления защитного экрана.

6. Извлекаем экран из моторного отсека.

7. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.

8. Снимаем планку со шпилек.

9. Накидным ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.

10. Извлекаем кронштейн из моторного отсека вниз.

Предупреждение! Выполнять следующую операцию необходимо только в указанной ниже последовательности, иначе можно погнуть кронштейн трубы насоса охлаждающей жидкости

11. Отсоединяем приемную трубу от дополнительного глушителя (см. «Приемная труба двигателя 21124 (1,6i 16v) — снятие и установка»).

12. Ключом на 13 мм отворачиваем на несколько оборотов нижнюю, а затем верхнюю гайки кронштейна подводящей трубы насоса охлаждающей жидкости и отводим кронштейн в сторону (на фотографии вид со стороны перегородки моторного отсека).

13. Ключом на 13 мм отворачиваем восемь гаек крепления выпускного коллектора (три из них на фото не видны).

14. Снимаем выпускной коллектор в сборе с приемной трубой.

15. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку.

17. Устанавливаем выпускной коллектор в обратной последовательности. Прокладку и поврежденные детали заменяем.

Видео:Замена катализатора на паук 4-1 стингер. ПриораСкачать

Выпускной коллектор ваз 2110 – замена и ремонт

Видео:Как открутить гайку выпускного коллектора/How to unscrew the exhaust manifold nutСкачать

Порядок снятия выпускного коллектора

Перед тем, как снимать выхлопной коллектор самостоятельно, подумайте 7 раз. Выполнение этой работы в сервисе недешево, но труднодоступность и сложность откручивания некоторых гаек может стать серьезной проблемой.

Отворачиваем болт крепления к впускной трубе

До снятия важно слить охлаждающую жидкость, поскольку в процессе антифриз может попасть в цилиндры. Последовательность действий для автомобилей с инжектором такова:

1. Отсоединить АКБ, освободить тросик газа от дроссельной заслонки.
2. Отсоединить трубки топливных магистралей.
3. Отсоединить провода от ДПДЗ и регулятора холостого хода.
4. Освободить шланги картерной вентиляции, вакуума, усилителя тормозов.
5. Снимите ресивер, уберите провода блока форсунок и снимите топливную рампу инжектора.
6. Убрать кронштейн и термоэкран.
7. После этого можно отсоединять от коллектора приемную трубу, выпускной и впускной коллекторы.

Все прокладки после разбора меняются на новые

Обратите внимание при покупке, что прокладки выхлопного коллектора для 8-клапанных и 16-клапанных ВАЗ 2114 различны. Подбирайте детали внимательно, и сможете избежать потери времени и денег

Видео:ВАЗ 2112. Выпускной коллектор. Разборка.Скачать

Ремонт и замена коллектора на ваз (lada) 2110/2111/2112

Топливная система инжекторного двигателя имеет довольно разветвлённую архитектуру и неисправности могут быть выявлены только после точной диагностики каждого из элементов системы. К примеру, падение мощности двигателя может быть следствием как неисправности форсунок, так и недостаточной производительности бензонасоса или забитого топливного фильтра.

Кроме того, рывки и провалы, неустойчивые холостые и затруднённый пуск, повышенный расход, могут возникнуть при элементарном засорении инжектора.

Проверить сами форсунки можно прямо на двигателе, не снимая их. Для этого достаточно запустить мотор, и поочерёдно снимать провода с коннектора. Если стабильность работы двигателя при этом изменится, двигатель начнёт троить, то форсунка в порядке. Если же при снятии проводов с коннектора стабильность работы мотора не меняется, форсунка нуждается в чистке или замене.

Видео:замена шпилек коллектора, сверлить не надоСкачать

Сообщества Лада 2110, 2111, 2112, 112, Богдан Блог Замена выпускного коллектора

Что делать если не работает печка Рено Логан. Немного о системе кондиционирования автомобиля Рено Логан — смотреть видео
С того момента, как начал ездить на своей машине напрягал характерный «тракторный» звук холодного двигателя, после прогрева рокот пропадал, но не полностью. Летом заменил глушитель, стало незначительно тише, с наступлением осени звук усилился и в салоне начало пахнуть выхлопом, вот и решил поехать в сервис, где мне сказали, что у меня лопнул коллектор. Поехал в магаз, по ошибке купил чугунный коллектор за 2000, в сервисе меня отправили обратно, сказав что это коллектор старого образца, а мне нужен нового и стальной и лучше без катализатора (сказали, что он нафиг не нужен плюс гарантированный небольшой прирост мощности из-за отсутствия барьера для выхлопных газов). Сдал его, поехал на рынок, купил коллектор, прокладки и болты и приехал в сервис:

…сняли старый коллектор, катализатор весь был забит:

…а вот и причины тракторного звука:

…все подошло, но делалось все это долго из за отсоединения всех всевозможных болтов, шлангов и впускного коллектора:

Затом обратно все посадили прикрутили, и сказали заводи! Завел, м-да, звук стал намного лучше, никакого намека на тракторный звук, и двигло стало более «грозно» и приятно для слуха урчать, прироста мощности я конечно особо не заметил тем не менее остался доволен приятным звуком и отсутствием выхлопных газов в салоне.Цена вопроса:Коллектор-900 р.Прокладки-450 р.Работа-1200 р.

Читайте также: Больным с поражением клапанов профилактическое назначение антибиотиков целесообразно при проведении

Видео:ЗАМЕНА ВЫПУСКНОГО КОЛЛЕКТОРА С КАТАЛИЗАТОРОМ НА КАЛИНЕСкачать

Снятие и установка ресивера и коллекторов двигателя Ваз 2110-2111-2112

Замена сцепления на Рено Логан-Replacing the clutch to Reno

Отсоединяем приемную трубу от выпускного коллектора ваз 2112 и кронштейна.

Ключом «на 13» отворачиваем две гайки крепления к ресиверу кронштейна топливных трубок ваз 2111.

Снимаем приемную трубу со шпилек выпускного коллектора.

. электропневмоклапана и регулятора давления топлива в топливной рампе.

Ключом «на 13» отворачиваем три гайки крепления кронштейна ресивера.

Ключом «на 17» отворачиваем гайку крепления левого кронштейна впускного коллектора.

. и пять гаек крепления к впускному коллектору.

Ключом «на 13» отворачиваем две гайки крепления рыма.

Отводим кронштейн от впускного коллектора.

Разъем коллекторов и головки блока уплотнен двумя прокладками.

Снимаем со шпильки впускного коллектора втулку.

Отвернув ключом «на 13» одну гайку снизу и две по бокам.

В нашем сегодняшнем материале мы поговорим о том, когда и как следует менять прокладку ГБЦ. Указанные рекомендации одинаково подойдут для владельцев «десяток», под капотом которых установлены двигатели на 8 и 16 клапанов.

Первоочередной вопрос, который заботит автовладельцев — это периодичность замены элемента. Даже если разборка блока не предусматривается, уплотнитель имеет определенный срок службы.

Из выхлопа начинает идти белый пар; На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла; В охлаждающей жидкости появляются следы масла; В поддоне скапливается внушительное количество смазывающего вещества; Около заливной крышки образуется пена. Загоните свой автомобиль на смотровую яму эстакаду. Хотя подъемник также будет неплохим вариантом. Вам же нужен полноценный доступ к днищу. Обязательно отключите минусовую клемму от аккумуляторной батареи авто. Так вы сможете обесточить автомобиль и избежать возможных проблем. Отсоедините приемную трубу вашего глушителя. Снимите карбюратор. Теперь приступаем к работе с электрической проводкой. Нужно отключить проводку от свечей зажигания, снять разъем от датчика температуры, а также отсоединить разъем датчика давления и уровня масла. Далее отсоедините трубу вакуумного усилителя, закрепленную на впускном коллекторе. Отключите датчик распределитель зажигания. Теперь следует демонтировать топливный насос со всеми его комплектующими. Немного ослабьте крепеж болта натяжного ролика. Это позволит снять сам ролик, а также ремень ГРМ. Зафиксируйте зубчатый шкив распределительного вала, чтобы он не проворачивался при последующих манипуляциях. Снимите крепежных болт, а затем демонтируйте сам шкив. Для этого вам потребуется взять в руки одновременно две отвертки. Найдите гайки, которые удерживают заднюю крышку от ГРМ. Их нужно открутить, а крышку, соответственно, снять. Крестовой отверткой немного ослабьте натяжение хомутов, что даст вам возможность отсоединить шланги, которые идут на выпускной патрубок ГБЦ. Шестигранником выполняется демонтаж крепежных болтов ГБ. Всего их там будет 10 штук. Болты следует извлечь вместе с шайбами. При необходимости шайбы меняются на новые. ГБЦ снимается вместе со старой прокладкой.

Видео:Снятие коллектора. Снятие форсунок Ваз2110 16клСкачать

Ваз 2110: замена выпускного коллектора своими силами

Выпускной коллектор ваз 2110
При работе двигателя автомобиля может появляется дым, запах газа под капотом автомобиля. Причина возможно кроется в том, что прогорел выпускной коллектор. На ваз 2110 замена выпускного коллектора связана с прогоранием металла. В этом случае не рекомендуется затягивать с его заменой. Так как при дальнейшей эксплуатации машины могут возникнуть большие проблемы. Замена выпускного коллектора ваз 2110 спокойно может быть проведена своими руками. Прогоревшие отверстия визуально рассмотреть практически невозможно. Когда работает двигатель, следует открыть капот. Выхлопные газы будут выходить, не в приемную трубу, а со свистом вырываться через эти прогоревшие отверстия. Выход газов может происходить под днищем машины, так как материал прогорает в основном в тех местах, где произведены изгибы трубы.

Видео:Замена прокладки выпускного коллектора. Вариант 2.Скачать

Замена прокладки коллектора выпускного на ВАЗ-2109

Конструкция выпускного коллектора

— подготовьте инструмент (такой же, как и при демонтаже впускного коллектора);

— заводите мотор (после полной сборки) и проверяйте качество выполненной работы.

— убирайте пружинку. Для этого достаточно снять ее крючок с тяги управления заслонкой;

— снимайте крепежные гайки, которые фиксируют основу, расположенную под карбюратором, и отогните ее назад;

— отбрасывайте питающие штекеры от датчика винта экономайзера;

— вытягивайте тросик, опускайте его и доставайте из зацепления;

— демонтируйте выпускной коллектор (он должен идти без особых проблем);

— выкручивайте гайки крепления (их четыре по периметру) и убирайте карбюратор в сторону.

Видео:Как Заменить Выпускной Коллектор Лада Калина 2 датчика КислородаСкачать

Топливная система Приоры

Принудительный впрыск топлива, ставший уже классикой в автомобилестроении, использован на автомобилях Лада Приора. Состав топливной системы:

• бензобак; • насос и фильтр, расположенные в баке; • топливопровод; • регулятор давления; • топливная рампа; • четыре форсунки; • дроссельная заслонка; • впускной коллектор; • электронная система управления двигателем.

Работа основывается на том, что при включении зажигания начинает работать топливный электронасос, который нагнетает давление в рампе. Далее, при прокручивании двигателя стартером, электронный блок управления открывает и закрывает форсунки, топливовоздушная смесь поступает в камеры сгорания, согласно схеме работы.

После попадания топлива в камеру сгорания между электродами свечей зажигания образуется искра. Происходит воспламенение топлива и двигатель заводится. Форсунки представляют собой электромагнитные клапаны, за их работу отвечает блок управления. Он же отвечает и за качество смеси, соотношение воздуха и бензина. Иногда возникают проблемы и приходится разбирать топливную систему для проведения ремонта.

Видео:КАК СНЯТЬ ВЫПУСКНОЙ КОЛЛЕКТОР ВАЗ 2112,2111Скачать

Инструмент и необходимые детали

Для снятия коллектора выпуска на ВАЗ 2114 с целью замены прокладки или детали целиком потребуется следующий инструмент:

• ключи рожковые и накидные на 8, 10, 13, 17;
• ключ с головками на 17, 19;
• отвертки, пассатижи.

Также желательно иметь под рукой такие инструменты, как дремель, гайкорез или гайкоруб. Как правило, крепеж на деталях выхлопной системы прикипает намертво.

За несколько дней до планируемого ремонта начните обрабатывать доступные гайки WD-40 или другой проникающей смазкой. Повторяйте операцию 2-3 раза. Это немного упростит задачу снятия коллектора.

Часто возникает вопрос: стоит ли после снятия и замены прокладки пользоваться герметиком. Специалисты считают, что если и мазать прокладку герметиком – то только качественным силиконовым. Плохой герметик способен принести двигателю ВАЗ 2114 много бед: прогорая, он превращается в «катышки», которые затягивает в картер. А это ненужное загрязнение поршневой системы.

Видео:Замена выпускного коллектора ВАЗ 2111Скачать

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Видео:Срочно проверте это крепление!!! Иначе... Как не попасть на ремонт выпускного коллектора Лада КалинаСкачать

Замена прогоревшей прокладки выпускного коллектора

Для начала откручиваем соединение штаны-резонатор, если там все открутилось — то это довольно хорошо, далее пробуем открутить штаны от коллектора, если не удается, то рекомендую открутить коллектора от головки блока циллиндров. Достаем эту всю конструкцию целиком.

Достал выпускной коллектор вместе со штанами из под капота

Далее осматриваем гайки, если они бронзовые, то открутить соединение становится реальнее. Здесь необходимо пустить в ход все средства — ВД-40, тормозную жидкость, уксус и тп. Но не всегда они помагают, особенно когда вместо шпильки с бронзовой гайкой вкручен обычный болт, он отрывается в 80% из 100. Если вы не спешите, то хорошо пробрызгайте соединение и дайте время на откисание резьб. Можно также попробовать постучать, почистить и тп.

Видно место где секли выхлопные газы

Читайте также: Створчатые клапаны если кровь движется в предсердие

Но мне это не помогло, две шпильки, точнее шпилька и болт, который кто-то вкрутил вместо шпильки оторвались. Что делать с оторванными шпильками выпускного коллектора? Путей есть несколько:

Если торчит хотябы небольшой кусок шпильки, то можно попробовать приварить к нему какой нибудь предмет, чаще всего это гайка, шинка с отвестием и тп. Главная задача сорвать с места остаток шпильки.

Пробываем открутить, можно перед этим еще раз попробовать смочить чем либо, а вдруг поможет:)

Что же делать с одной шпилькой которая отказалась вывернуться путем наваривания гайки? Здесь решение не очень простое и если вы не уверенны в своих слесарных талантах, то лучше отдать людям которые это сделаю на 100% правильно. Для начала нам необходимо выровнять место отлома шпильки, это можно сделать шлифовальным кругом болгарки.

Далее необходимо накернить центр остатка шпильки керном, это необходимо сделать ровно по центру, это очень важно. Затем берем сверло тонкое, 2-3 мм, желательно новое, ни разу не точеное, это необходимо для того, чтобы сверло неуводило в сторону

Просверливаем остаток шпильки, затем берем сверло необходимое для резьби м8, такая резьба используется во многих коллекторах как отечественных автомобилей, так и зарубежных. Я использовал шпильки от ВАЗ классики.

Накерниваем место где необходимо сверлить

Теперь необходимо выковирять остаток шпильки и нарезать резьбу метчиком, в идеальном случае только поправить. Главное необходимо стараться просверлить точно по центру, чтобы не задеть резьбу.

Далее ввертываем новые шпильки, примеряем штаны, если они находят на шпильки, значит ремонт можно считать завершенным. Но бывают случаи, когда шпилька вворачивается и встает криво, что невозможно одеть приемную трубу. В таких случаях нужно одеть пару гайек на шпильку, подогреть ее и постучать в необходимый бок. Делать это необходимо аккуратно, чтобы не отколоть коллектор.

Накручиваем гайки и наносим удары

На фото видно, что шпильки не соосны

Осталось только прикрутить приемную трубу к коллектору, использовать обязательно бронзовые гайки, есть они в каждом магазине ВАЗ запчастей. Удачи!

Видео:ЗАМЕНА КАТАЛИЗАТОРА НА ПАУК "STINGER 4-2-1" ВАЗ 2111,2110,2112.Скачать

Признаки прогоревшей прокладки ВК

Признаками прогоревшей прокладки могут быть:

• изменение звука работающего двигателя;
• возникновение в салоне автомобиля характерного запаха отработанных газов;
• нарушение стабильности работы двигателя, горящая лампа CHECK на приборной панели.

Что касается звука работы силового агрегата, то при прогоревшей прокладке обычно слышится характерное «стрекотание». В подобных случаях говорят, что двигатель «сечет». Этот звук создают выхлопные газы, вырывающиеся в месте повреждения уплотнителя. Естественно, выхлопы из-под капота попадают в салон через систему отопления и вентиляции. Это создает дополнительные неудобства водителю и пассажирам, к тому же несет определенную угрозу их здоровью, поэтому в любом случае замена прокладки выпускного коллектора при ее повреждении – вынужденная необходимость.

В автомобилях с инжекторными двигателями, работа которых контролируется электронным блоком управления (ЭБУ), при нарушении целостности прокладки на приборной панели может загораться лампа CHECK. Это связано с тем, что лямбда-зонд, установленный на самом коллекторе или приемной трубе, фиксирует изменение количества кислорода в выхлопах и передает сигнал на ЭБУ. До устранения неисправности контроллер заставляет работать двигатель в аварийном режиме.

Видео:Как снять выпускной коллектор,не снимая впускной на ваз 2113,14,15.Скачать

Как продлить срок службы прокладки

Хотя замена прокладки выпускного коллектора не требует особых затрат и вполне может быть успешно осуществлена в условиях собственного гаража, кому хочется тратить на это свое время? Лучше уж пусть служит подольше. А чтобы продлить срок ее службы, прислушайтесь к следующим советам:

• следите за состоянием системы охлаждения, проверяйте уровень тосола (антифриза), чтобы не допускать перегрева двигателя;
• используйте только качественное топливо;
• проверяйте плотность соединения ГБЦ и выпускного коллектора;
• обнаружив нарушение целостности прокладки, не ждите, пока она сгорит полностью, замените ее;
• покупая прокладку выпускного коллектора, выбирайте качественное изделие известных производителей.

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа.

При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются.

Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.

Этот элемент крепится непосредственно к голове (головке блока цилиндров

) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.

Симптомы, что прогорела прокладка выпускного коллектора

можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.

В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.

Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры:

• 1. Открываем капот автомобиля;
• 2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
• 3. Извлекаем термоэкран. Им прикрыт коллектор;
• 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
• 5. Откручиваем парочку болтов от выхлопной трубы;
• 6. Снимаем коллектор;
• 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
• 8. Зачищаем все пространство под новую прокладку;
• 9. Чистим все до блеска;
• 10. На область после очистки наносим смазку на графитовой основе;
• 11. Теперь ставим новую прокладку;
• 12. Собираем все в обратной последовательности.

• 1. Давление на турбине начинает снижаться;
• 2. При езде на высоких оборотах и нагрузке появляется черный дым в выхлопе;
• 3. При езде на трассе чувствуется повышенный расход топлива;
• 4. Может на определённых оборотах начинать свистеть.

Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово «может», так как они могут и не проявляться, а могут выявляться и немного по-другому.

Симптомы, что прогорела прокладка выпускного коллектора. Полный список и план действий »

Видео:Веселая замена "штанов" ВАЗ 2110 -12. АВТОпрактикСкачать

Рампа

Замена катколлектора на ваз 2110

Рампа снимается в сборе с регулятором давления топлива:

• Необходимо отсоединить шланг вакуума от регулятора.
• С помощью 2-х рожковых ключей на 17 открутить штуцеры крепления трубок подачи бензина, снижения давления.
• Отсоединить фишку напряжения рампы.
• Открутить с помощью отвертки винт кронштейна для крепления трубок подачи бензина, его отвода и отсоединить его.
• Шестигранником №5 открутить 2 винта для крепления рампы.
• Потянуть рампу по осевому направлению форсунки из посадочного места, извлечь рампу с направлением к левой стороне капота.

Примечание: ориентироваться по направлению движения автомобиля.

Заменитель катколлектора ваз 2110

• Открутить гайку с левого кронштейна впускного коллектора, ослабить нижний болт.
• Удалить кронштейн от него.
• Такую же операцию проделать с правым кронштейном, удалить его.
• Открутить 2 гайки со шпильки рыма.

Снятие рыма

• Открутить 3 гайки с кронштейна ресивера, снять его.
• Аккуратно удалить втулку со шпильки впускного коллектора.
• Отсоединить трубу приема воздуха выпускного, снять ее со шпилек нижнего впускного.
• Открутить верхнюю гайку, ослабить немного нижнюю на планке.

Примечание. Она удерживает трубки насоса подачи тосола, для охлаждения. Планка внизу имеет сквозную прорезь, аккуратно снять ее.

Заменитель катколлектора для ваз 2110

• Впускной коллектор крепится на шпильках, поэтому надо открутить одну гайку сверху, 2 сбоку. Чтобы снять выпускной коллектор надо открутить дополнительно еще 2 гайки. Внимательно надо осмотреть место соединения, так как между коллектором и головкой блока устанавливается 2 прокладки.

Примечание. Следует обратить внимание, когда демонтируется впускной коллектор, на прокладки. При прогоревшей прокладке тосол может попасть в блок цилиндров. На головке блоков могут оказаться проточенные тосолом отверстия, также на прокладке возможны просечки.

Заменитель катколлектора на ваз 2110

• Тосол может затечь в клапана и цилиндры. В таком случае необходимо с помощью шприца удалить его оттуда. Выкрутить свечи(см.Замена свечей на ваз 2110 собственными силами), прокрутить стартером, чтобы удалить попавший туда тосол. Если на поверхности обнаружены выемки, то коллектор надо поменять.
• Внизу выхлопной коллектор крепится к трубе отвода выхлопных газов. Дальше она соединена с выхлопной трубой. Открутить три болта, отсоединить трубу. Удалить коллектор. Откручивать их надо со смотровой ямы, предварительно обстучать головки. Щеткой по металлу очистить гайки и резьбу.
• Во время сборки по очереди заменить все прокладки новыми. Затяжку гаек при сборке желательно проводить специальным ключом. Уплотнительные кольца форсунок так же заменить новыми.

Видео:Ваз 2110 замена прокладки коллектора и прокладки паука разборка сборкаСкачать

Пошаговая инструкция

Перед началом работы снимаем минусовую клемму с аккумулятора.

Читайте также: Нужно ли регулировать клапана после замены маслосъемных колпачков ваз 2106

1. С начало нам нужно снять теплозащитный кожух. Закреплен он тремя гайками под головку на тринадцать.

Гайки перед откручиванием нужно почистить и сбрызнуть проникающей смазкой.

2. После откручивания гаек снимаем кожух.

3. Зачищаем болты крепления выпускного коллектора и брызгаем проникающей смазкой.

4. Отключаем разъем лямбда-зонда.

5. Брызгаем проникающей смазкой и откручиваем две гайки крепления приемной трубы.

Чаще всего шпилька выкручивается, а не гайка. Там еще идет пружина. Ну это ничего страшного, в инструкции дальше мы это разберем.

6. После откручивания приемной трубы, отводим ее в сторону и затыкаем ветошью.

7. Стравливаем давление охлаждающей жидкости. Для этого откручиваем и закручиваем крышку расширительного бачка.

8. Через нижние шпильки крепления выпускного коллектора проходит канал охлаждающей жидкости. Если выкручивается гайка со шпилькой нужно сливать охлаждающую жидкость.

9. Откручиваем гайки крепления выпускного коллектора.

Если нижние гайки выкручиваются вместе со шпилькой, сливаем ОЖ.

10. После откручивания всех гаек крепления, сдергиваем и снимаем выпускной коллектор.

Если у вас где-то шпилька оборвана, или в процессе снятия коллектора оборвалась ее нужно только высверливать. Доступ ко всем шпилькам более-менее нормальный, кроме одной которая возле кронштейна вспомогательного оборудования. Для того чтобы высверлить эту шпильку, нужно снимать кронштейн. Шпилька отмечена на фото ниже.

Высверливать нужно боковой дрелью.

12. Вкручиваем шпильки где они у вас выкрутились и вкручиваем новые где высверливали. Шпильки нужно сажать на фиксатор резьбы (синий), особенно нижние чтобы не подтекала охлаждающая жидкость.

Еще проверьте чтобы остальные шпильки были закручены.

13. Перед установкой коллектора очистите металлической щеткой место прилегания приемной трубы и место прилегания к головке.

Еще проверьте плоскость места прилегания коллектора к головке. Можно положить на ровный стол или приложить специальную линейку.

Место прилегания должно быть ровное. Если оно кривое, то коллектор шлифуют или устанавливают другой.

14. Вкручиваем шпильки крепления приемной трубы в коллектор. Там есть грани под ключ на десять.

Гайки со шпилек нужно предварительно скрутить. Зажимаем шпильку в тиски и скручиваем гайку.

15. Устанавливаем прокладку.

16. Убираем ветошь с приемной трубы и навешиваем коллектор.

17. Накручиваем все гайки крепления коллектора и затягиваем.

18. Устанавливаем прокладку и одеваем приемную трубу.

19. Одеваем пружины, накручиваем и затягиваем гайки крепления приемной трубы.

Отмечена пружина которая одевается на шпильку коллектора где крепиться приемная труба

20. Подключаем разъем лямбда-зонда и устанавливаем теплозащитный кожух на место.

Перед установкой проверьте шпильки крепления теплозащитного кожуха. Шпильки сквозные, если их нет или они коряво закручены, будет прорыв газов.

Видео:Замена впускного и выпускного коллектора ваз 2112.Замена впускной и выпускной прокладки на ваз 2112Скачать

Прокладка — коллектор

Прокладка коллекторов преду — сматрнвается исполнителем проекта снабжения сжатым воздухом.

Прокладка коллекторов предусматривается исполнителем проекта энергоснабжения.

При прокладке коллекторов со шпунтовыми стенками в слабово-донасыщенных грунтах рекомендуется производить водопонижение при помощи иглофильтров.

При прокладке коллекторов под городскими застройками, а также при неблагоприятных геологических условиях и значительных глубинах заложения открытый траншейный способ неприменим. В этих случаях применяют способы проходки без вскрытия вышележащего грунта.

При прокладке коллекторов, самотечных каналов и других трубопроводов на большой глубине работы ведут в выработках глубокого заложения. Для таких выработок необходимо устройство шахт, представляющих собой глубокий раскрепленный котлован ( обычно круглого сечения) диаметром до 6 м, идущий от поверхности земли до устья подземной выработки. Над стволом шахты возводят сооружения, обеспечивающие подъем и опускание в выработку людей, оборудования и материалов, а также выдачу на поверхность земли разработанного грунта.

Если предусматривается прокладка коллектора сжатого воздуха ( стальная труба от 4 и выше), то в первую очередь его закрепляют к несущим конструкциям, а затем выполняют монтаж трубных блоков.

В практике прокладки ирригационных коллекторов под железнодорожными путями известны случаи, когда для эффективности заделки стыков железобетонных труб диаметром от 450 до 1050 мм были применены специальные резиновые прокладки с выступающими гребешками, допускающие некоторое смещение в стыках без нарушения их герметичности ( фиг.

Можно рекомендовать прокладку ответственных коллекторов в железобетонных проходных галереях совместно с другими трубопроводами и кабелями.

Работы по прокладке коллекторов щитовым способом должны производиться по специально разработанным проектам.

Иногда при прокладке коллекторов и магистралей, а также при постройке сооружений в водоносных грунтах ограждение траншей и котлованов производят посредством сплошной стенки из свай; такие сваи называются шпунтовыми.

При технико-экономической целесообразности прокладка коллекторов больших диаметров ( 800 мм и более) может производиться и на больших глубинах тоннельным ( щитовым) способом.

Одной из причин аварий является прокладка коллекторов для сброса с предохранительных клапанов без соблюдения уклонов и с наличием мешков. Последние, заполняясь жидкостью, создают противодавление и сопротивление срабатыванию клапанов.

Такие участки обходят, применяют прокладку коллекторов на большой глубине в более надежных грунтах методом щитовой проходки или устраивают станции перекачки. Места расположения насосных станций следует назначать с учетом санитарных требований и планировки населенного пункта.

При разработке проектов НПЗ и НХЗ предусматривается прокладка коллекторов пара трех-четырех параметров. Пар давлением 11 5 МПа используется только на нефтехимических заводах; он подается в турбины, которые являются приводами компрессоров на установках пиролиза. Пар давлением 2 5 — 4 0 МПа применяется для турбинного привода компрессоров и для нагрева продуктов выше 160 С, если нецелесообразно осуществлять огневой подогрев или подогрев с применением промежуточных теплоносителей.

Видео:Старый добрый Русский Ваз тоже хочет жить!!!Замена выпускного коллектора Ваз-2110...Скачать

Замена прокладки ГБЦ на ВАЗ 2110 8 и 16 клапанов

Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.

Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:

Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.

Владельцам ВАЗ 2110 важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому ее замена должна осуществляться всякий раз, когда выполняется разборка этого узла. Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно

Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов

Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно. Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов.

Вообще длительность эксплуатации прокладки напрямую зависит от качества используемого при ее изготовлении материала. Также на периодичность замены влияет интенсивность эксплуатации автомобиля.

Как мы уже отмечали, замену следует выполнять при разборке головки БЦ, либо же при появлении первичных признаков ее износа.

А что вообще собой представляет эта прокладка?

Как снять рым на ваз 2110

Для того чтобы снять рым необходимо провести следующие манипуляции:

• С кронштейна ресивера удаляют 3 гайки и снимают его.
• С аккуратностью удаляют втулку со шпильки впускного коллектора.
• Также снимают трубку на прием воздуха и снимают ее со шпилек.
• Откручивают гайку сверху и немного ослабляют нижнюю планку.
• Эти планки помогают удерживать насос подачи топлива, поэтому и снимать их необходимо с аккуратностью.

При проведении работ тосол может немного затечь в клапана, оттуда он извлекается при помощи обычного шприца. Выкручивают свечи зажигания, немного прокручивают стартером, тем самым тосол уйдет. Теперь стоит осмотреть сам коллектор, если на нем имеются выемки, то лучше провести замену. Все проводимые работы выполняются над ямой, так как необходимо далее снимать выхлопную трубу.

После того как будет проводиться замена коллектора, необходимо сразу проверить все прокладки и лучше всего провести их замену. Для затяжения всех гаек необходимо использовать специальный ключ, а кольца уплотнения тоже стоит заменить. Все гайки и винты закручивают с определенной силой.

Конечно, все необходимые работы следует проводить своими руками, так как стоимость такой замены в сервисе будет в разы дороже.

Замену выпускного коллектора ваз 2110 8 клапанов всегда проводят самостоятельно. Точно также можно найти инструкцию по замене выпускного коллектора ваз 2110 16 клапанов. На этих автомобилях можно легко научиться проводить замену не только этих деталей, но и многих других.

Вообще, перед тем как приступать к замене коллектора ваз 2110, необходимо тщательно прочитать всю инструкцию по автомобилю. А сейчас много информации по ремонту в интернете.

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.
