Ваз 2115 установка гбц 8 клапанов

Головку блока цилиндров снимают для ее ремонта, для замены прокладки головки, а также при капитальном ремонте двигателя.

Видео:установка протяжка гбц ваз инжектор 8 клапанов калинаСкачать

Снятие

1. Подготавливаем автомобиль к выполнению работы и отсоединяем клемму провода от отрицательного вывода аккумуляторной батареи (см. «Подготовка автомобиля к техническому обслуживанию и ремонту»).

2. Сливаем из двигателя охлаждающую жидкость (см. «Охлаждающая жидкость — замена»).

4. Снимаем с двигателя впускной трубопровод и выпускной коллектор (см. «Прокладка впускного трубопровода и выпускного коллектора — замена»).

Замечание: При необходимости головку блока цилиндров можно снять в сборе с деталями системы питания и выпускным коллектором.

6. На двигателях с фазированным впрыском топлива отсоединяем колодку провода от датчика положения распределительного вала (см. «Датчик положения распределительного вала — проверка и замена»).

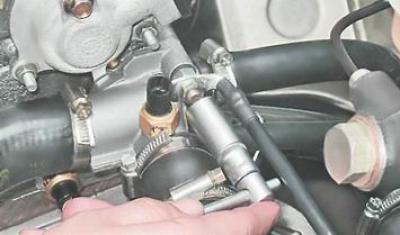

7. Отсоединяем наконечники проводов от датчика температуры охлаждающей жидкости (см. «Датчик температуры охлаждающей жидкости — проверка и замена»). Для удобства работы отсоединяем колодку жгута проводов от датчика детонации (см. «Датчик детонации — проверка и замена») и отводим жгут проводов датчиков в сторону.

8. Отсоединяем наконечник провода от датчика указателя температуры охлаждающей жидкости (см. «Датчик указателя температуры охлаждающей жидкости — проверка и замена»).

9. Торцовым ключом на 13 мм отворачиваем гайку крепления «массового» провода к двигателю и снимаем наконечник провода со шпильки.

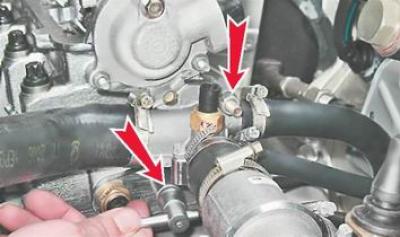

10. Торцовым ключом на 13 мм отворачиваем две гайки крепления патрубка.

11. Снимаем патрубок со шпилек головки блока цилиндров и, не отсоединяя шлангов, отводим его в сторону.

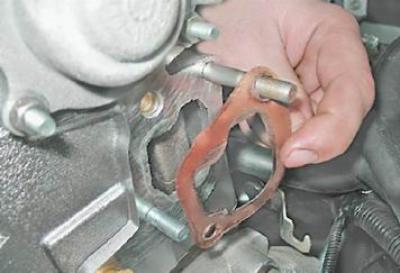

12. Снимаем со шпилек уплотнительную прокладку.

14. Отворачиваем гайку и болт верхнего крепления задней крышки ремня привода ГРМ (см. «Насос охлаждающей жидкости — замена»).

15. Извлекаем указатель уровня масла.

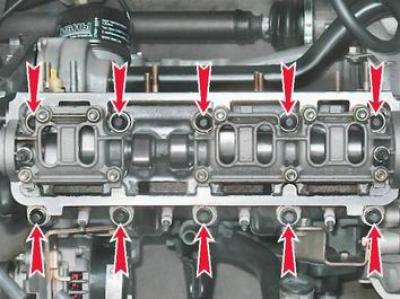

16. Торцовым ключом Torx Е14 с узкой головкой отворачиваем десять болтов крепления головки блока цилиндров.

Совет: Часть болтов крепления головки блока цилиндров можно отвернуть только торцовым ключом с узкой головкой. При отсутствии такого ключа снимите распределительный вал (см. «Распределительный вал — снятие и установка») и уже после этого отверните болты крепления головки блока цилиндров.

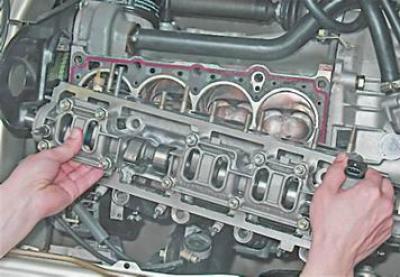

17. Немного оттянув в сторону заднюю крышку ремня привода ГРМ, снимаем головку блока цилиндров.

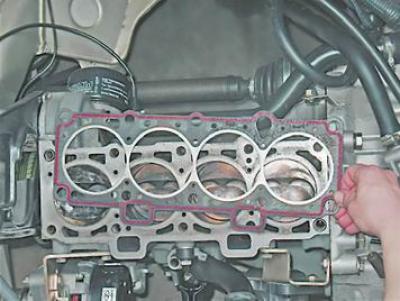

18. Снимаем прокладку головки блока цилиндров.

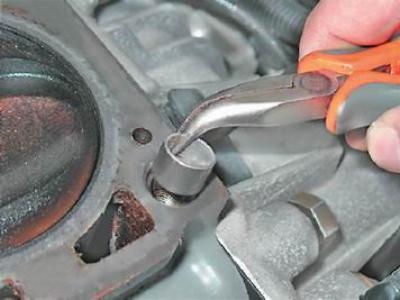

19. Вынимаем две направляющие втулки.

Видео:Замена Прокладки ГБЦ ВАЗ 2109, 2110, 2114 8 клапанов. Снятие Головки Инжектора ВАЗ 2109, 2114Скачать

Установка

1. Промываем головку блока цилиндров от грязи и отложений керосином или дизельным топливом.

2. Удаляем из резьбовых отверстий блока цилиндров (под болты крепления головки блока) остатки масла и охлаждающей жидкости.

3. Очищаем привал очные плоскости головки и блока цилиндров от остатков старой прокладки, обезжириваем плоскости растворителем.

Предупреждение! При установке головки блока цилиндров всегда используйте новую прокладку. Попадание масла на поверхность прокладки не допускается.

4. Устанавливаем направляющие втулки головки в посадочные отверстие блока цилиндров.

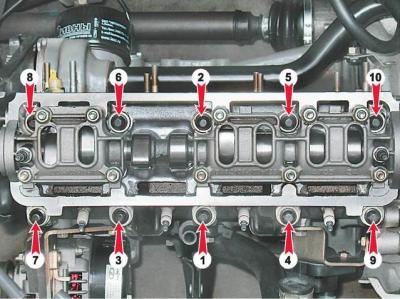

Последовательность затягивания болтов крепления головки блока цилиндров

5. Укладываем на блок цилиндров прокладку, при этом направляющие втулки должны войти в соответствующие отверстия прокладки.

6. Устанавливаем на блок цилиндров головку. Слегка перемещая головку из стороны в сторону, добиваемся того, чтобы направляющие втулки вошли в соответствующие отверстия головки.

Предупреждение! Повторное использование болтов крепления головки блока цилиндров допускается только в том случае, если их длина не превышает 135,5 мм.

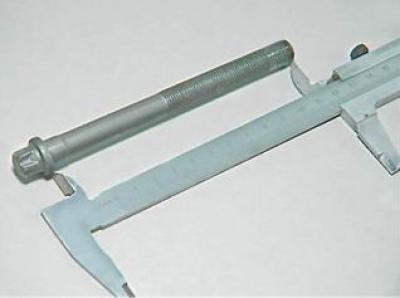

7. Штангенциркулем или слесарной линейкой измеряем длину болтов. Болты длиной более 135,5 мм заменяем.

8. Перед заворачиванием окунаем резьбовую часть болтов в моторное масло, после чего даем маслу стечь, выждав около получаса.

9. Устанавливаем в отверстия головки болты с шайбами.

10. Динамометрическим ключом затягиваем болты крепления головки (в последовательности указанной на фото) в четыре приема:

• затягиваем болты моментом 20 Н·м (2 кгс·м);
• затягиваем болты моментом 69,4-85,7 Н·м (7,1-8,7 кгс·м);
• доворачиваем болты на 90°;
• еще раз доворачиваем болты на 90°.

11. Дальнейшую сборку выполняем в обратной последовательности.

Видео:Замена прокладки ГБЦ ВАЗ 8 клапанный двигатель . Ваз 2114, 2112, 2110 Калина , Гранта, DATSUN и тдСкачать

Разборка и сборка головки цилиндров

Видео:Замена прокладки ГБЦ ВАЗ-2109, 2110, 2111, 2112, 2114 (8 клапанов)Скачать

Разборка и сборка головки цилиндров ВАЗ 2115

Разборка. Если требуется замена только какой-либо одной детали, то можно не разбирать полностью головку цилиндров и снять только то, что необходимо для замены.

Установите головку цилиндров на подставку, снимите ресивер с дроссельным патрубком, а затем жгут проводов форсунок, топливную рампу, впускную трубу и выпускной коллектор.

Снимите отводящий патрубок рубашки охлаждения двигателя с датчиком температуры. Выверните датчик указателя температуры охлаждающей жидкости, датчик контрольной лампы давления масла и свечи зажигания.

Отверните гайки и болт и снимите заглушку с прокладкой с задней стороны головки цилиндров.

Рис. 2.49. Разборка головки цилиндров: 1 – головка цилиндров; 2 – распределительный вал; 3 – задний корпус подшипников распределительного вала; 4 – прокладка; 5 – крышка головки цилиндров; 6 – передний корпус подшипников распределительного вала; 7 – сальник

Снимите корпусы подшипников 3 и 6 (

Рис. 2.50. Детали механизма привода клапанов: 1 – клапан; 2 – направляющая втулка; 3 – стопорное кольцо; 4 – маслоотражательный колпачок; 5 – опорная шайба пружин; 6 – внутренняя пружина; 7 – наружная пружина; 8 – тарелка пружин; 9 – сухари; 10 – регулировочная шайба; 11 – толкатель

Читайте также: Клапан инерционный кви 2 инновент

Рис. 2.51. Сжатие пружин клапанов: 1 – приспособление 67.7823.9505

Выньте из отверстий головки цилиндров толкатели 11 (

Рис. 2.52. Установочные втулки корпусов подшипников распределительного вала

Очистите сопрягающиеся поверхности головки цилиндров и корпусов подшипников от остатков старой прокладки, грязи и масла. Поставьте установочные втулки (

Рис. 2.53. Положение кулачков первого цилиндра при укладке распределительного вала в опоры головки цилиндров

Смажьте моторным маслом опорные шейки и кулачки распределительного вала и уложите его в опоры головки цилиндров в таком положении, чтобы кулачки первого цилиндра были направлены вверх (

Рис. 2.54. Нанесение герметика на поверхность головки цилиндров

На поверхности головки цилиндров, сопрягающиеся с корпусами подшипников, в зоне крайних опор распределительного вала нанесите герметик типа КЛТ-75ТМ или аналогичный ему герметик типа ТБ-1215 фирмы «Three Bond» (

Рис. 2.55. Порядок затягивания гаек крепления корпусов подшипников распределительного вала

1. Предварительно затяните гайки в последовательности, указанной на

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Наденьте на шпильки головки цилиндров прокладки и установите выпускной коллектор и впускную трубу. Закрепите их гайками вместе с кронштейном 6 (см. рис. 2.9) и экраном 7.

Установите рампу форсунок с форсунками и регулятором давления топлива и прикрепите ее болтами к головке цилиндров. Уплотнительные кольца форсунок перед установкой смажьте моторным маслом. Установите жгут проводов форсунок и подключите провода к форсункам.

Установите ресивер с прокладкой и кронштейном топливопроводов и прикрепите его гайками к впускной трубе и кронштейну 6. Установите вакуумный шланг, идущий от ресивера к регулятору давления топлива.

Установите трубки подвода и слива топлива, прикрепив их к топливной рампе, к регулятору давления топлива и к кронштейну на ресивере.

Прикрепите к ресиверу дроссельный патрубок с прокладкой. Присоедините к дроссельному патрубку шланг вытяжной вентиляции картера на холостом ходу.

Заверните в головку цилиндров свечи зажигания и датчики указателя температуры охлаждающей жидкости и контрольной лампы давления масла.

Зазоры в клапанном механизме отрегулируйте после установки головки цилиндров на двигатель.

Видео про «Разборка и сборка головки цилиндров» для ВАЗ 2115

Lada Samara На четвёртом цилиндре прогорел.а на втором. Ремонт ГБЦ ВАЗ 21083 инжектор
Ремонт ГБЦ ВАЗ 8Клапанов
Ремонт ГБЦ автомобиля ВАЗ 2114. Е-Газ

Видео:Установка гбц. ВАЗ 2115 часть 5.Скачать

Как снять головку на ваз 2115 инжектор

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Вам потребуются: динамометрический ключ, ключи «на 13», «на 17», «на 19», торцовые головки «на 10», «на 13», «на 17», «Тогх», отвертка.

Предупреждение! Прокладка головки блока однократного использования, поэтому при каждом снятии головки блока необходимо заменять прокладку.

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»).

4. Снизьте давление в системе питания, если работа выполняется сразу после поездки (см. «Снижение давления в системе питания».

5. Отсоедините приемную трубу глушителя от выпускного коллектора (см. «Замена приемной трубы».

6. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока»).

7. Отсоедините колодку жгута проводов от датчика массового расхода воздуха, ослабьте хомут крепления воздухоподводящего патрубка к дроссельному узлу и снимите с дроссельного узла патрубок с корпусом воздушного фильтра и воздухозаборным шлангом (см. «Снятие и установка воздушного фильтра»).

8. Отверните гайку 1 крепления кронштейна подводящей трубы водяного насоса. Ослабьте затяжку гайки 2 крепления кронштейна подводящей трубы к выпускному коллектору.

9. Отведите кронштейн в сторону.

11. …и отсоедините подводящий и отводящий шланги системы охлаждения от дроссельного узла.

12. Ослабьте хомут крепления шланга вакуумного усилителя тормозов к штуцеру на ресивере…

14. Поверните до упора сектор привода дроссельной заслонки и отсоедините от него тягу привода дроссельной заслонки.

15. Отверните две гайки крепления наконечников «массовых» проводов к задней крышке головки блока…

16. …и снимите провода со шпилек.

17. Отверните гайку нижнего крепления распорки 1 и выверните болт нижнего крепления распорки 2…

18. …отверните гайки верхних креплений распорок впускного коллектора с правой…

19. …и с левой стороны, снимите распорки.

20, Отсоедините колодки жгутов проводов от датчиков уровня масла в картере двигателя…

21. …от датчика положения дроссельной заслонки…

22. …от регулятора холостого хода…

23. …от жгута проводов форсунок…

24. …от датчика температуры охлаждающей жидкости…

25. …от датчика положения коленчатого вала и датчика детонации.

26. Отсоедините колодки проводов от датчика указателя температуры охлаждающей жидкости…

27. …и от датчика давления масла.

28. Отсоедините наконечники высоковольтных проводов от свечей зажигания.

29. Вытяните жгут проводов из-под ресивера.

30. Выверните три винта крепления передней крышки ремня привода распределительного вала, снимите крышку…

Предупреждение! Запрещается поворачивать коленчатый и распределительный валы до установки ремня при вода распределительного вала.

32. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, выверните болт крепления шкива к распределительному валу…

33. …и снимите болт вместе с шайбой.

34. Снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.

Читайте также: Клапан гермик с 300х300

Примечание. Если шпонка сидит неплотно в пазу носка распределительного вала, выньте ее, чтобы не потерять.

35. Отверните гайку крепления задней крышки привода распределительного вала в верхней части головки блока.

36. Выверните четыре болта (тремя из них также закреплен водяной насос) и снимите заднюю крышку (см. «Ремонт двигателя (разборка, дефектовка, сборка)»).

37. Отверните гайку крепления «массового» провода…

38. …и снимите провод со шпильки крепления выпускного патрубка системы охлаждения к головке блока цилиндров.

39. Ослабьте хомуты и снимите с выпускного патрубка подводящий патрубок радиатора 2, подводящие шланги дроссельного узла 4 и отопителя 3, отсоедините термостат 5 вместе со шлангом 1.

40. Отверните гайки крепления и отсоедините шланги подачи и слива топлива от топливных трубок, удерживая шланги от проворачивания вторым ключом.

41. Обратите внимание на то, что на топливных трубках установлены уплотнительные кольца.

После отсоединения каждого шланга снимите уплотнительное кольцо с трубки. Сильно обжатые или надорванные кольца замените.

42. Ослабьте затяжку десяти болтов крепления головки блока в указанном порядке, затем окончательно выверните болты крепления головки, выньте их вместе с шайбами и снимите головку.

Примечание. Выворачивать болты крепления головки блока цилиндров необходимо специальной торцовой головкой «Тогх».

Предупреждение! Не забивайте между головкой и блоком цилиндров отвертку или другие инструменты.

Полезный совет. Чтобы оторвать головку блока от прокладки, вставьте отвертку под выпускной коллектор. Используя ее как рычаг, приподнимите головку.

43. Снимите прокладку головки блока.

Примечание. Болты крепления головки блока цилиндров вытягиваются при многократном использовании. Замените на новые болты, длина которых превышает 135,5 мм. Перед установкой головки блока смажьте болты тонким слоем моторного масла.

44. Очистите привалочные поверхности (они должны быть сухими и чистыми) головки блока и блока цилиндров и удалите масло из резьбовых отверстий в блоке под болты крепления головки.

45. Установите на блок новую прокладку головки (прокладка должна быть сухой и чистой) по установочным втулкам так, чтобы отверстие для прохода масла в прокладке (с медной окантовкой) находилось между 3-м и 4-м цилиндрами.

46. Установите головку на блок, предварительно убедившись, что коленчатый и распределительный валы находятся в положении ВМТ (оба клапана 1-го цилиндра должны быть закрыты). Затяните болты крепления головки в указанной последовательности в четыре этапа:

2 — моментом 69,4-85,7 Н-м (7,1-8,7 кгс-м);

4 — окончательно доверните болты на 90°.

47. Установите на головку блока детали и подсоедините к ней шланги и провода в порядке, обратном снятию. Установите шкив распределительного вала выступающей частью ступицы к двигателю.

Проверьте и при необходимости отрегулируйте зазоры в приводе клапанов (см. «Регулировка зазоров в приводе клапанов»). Отрегулируйте натяжение ремня привода распределительного вала (см. «Замена ремня привода распределительного вала и регулировка натяжения ремня»).

В ходе эксплуатации автомобиля по тем или иным причинам иногда должна быть снята головка блока цилиндров ВАЗ 2114: 8 клапанов или 16. Чаще всего головку снимают для доработки, ремонта или тюнинга системы или же для замены прокладки.

В настоящее время многие водители ВАЗ 2114, чтобы выжать максимум из силового агрегата своего авто, проделывают различные операции с клапанами и цилиндрами. Одним словом, проводят ее доработку. В этом есть резон, но так, как стоит это немало, то после прочтения статьи и просмотра видео можно попробовать выполнить ремонт самому. И одним из главных этапов в этой работе есть демонтаж и установка ГБЦ ВАЗ 2114.

Видео:ВАЗ-2114,ВАЗ-2115.(2108,09,10...)Замена прокладки ГБЦ.Скачать

За что отвечает головка блока цилиндров?

Головка блока цилиндров это крышка ВАЗ 2114, назначение которой закрывать блок цилиндров. Но кроме этого она необходима и для других функций исключительно важных для работы силовой установки. Когда мотор работает, в головку подается газовоздушная смесь и происходит отвод выхлопных газов посредством выпускного коллектора.

Видео:Установка и обтяжка гбц ВАЗ 2110 8-клапанный двигательСкачать

Когда пора менять головку блока

Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.

Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.

Видео:Установка ГБЦ ВАЗ. Пошаговая инструкция.Скачать

Этапы работы

Для замены и ремонта могут понадобиться некоторые инструменты, которые нечасто встретишь в бардачке автолюбителя. Покупать их нет смысла, а лучше одолжить на время у знакомых.

Инструменты

Процесс

1. Первым делом нужно отсоединить минусовые АКБ.
2. Далее нужно выставить поршень 1-го цилиндра в положение верхней мертвой точки.
3. Затем нужно слить тосол.
4. Снижаем давление топлива.
5. Приемную трубку выхлопной системы также необходимо отсоединить от коллектора.
6. Демонтируем крышку ГБЦ.
7. Снимаем все патрубки, шланги и электропровода, запоминая или намечая, что куда подключено для того, чтобы во время сборки не произошла путаница.

Снятие корпуса воздушного фильтрующего барьера вместе с патрубком

Читайте также: Как прочистить топливную систему ваз 2110 инжектор 8 клапанов

Затяжка происходит в четыре круга: 1-ый – 20 кгс/м; 2-ой – 7,1–8,7 кгс/м; 3-ий – болты докручиваем на 90 градусов; 4-ый – еще раз нужно докрутить на 90 градусов. Порядок затяжки

После завершения всех работ нужно провести регулирование зазоров в приводе клапанов ВАЗ 2114, а также правильно провести натяжку ремня привода распредвала. Если вы научитесь выполнять эти работы самостоятельно, то посчитайте, сколько денег вы сможете сэкономить.

Видео:Замена прокладки ГБЦ ваз 2114 1.6 двигатель 8 кл.Скачать

Видео «Замена прокладки»

В этом видео показан процесс замены прокладки ГБЦ на ВАЗ 2114. Для ремонта системы клапанов и доработки головка снимается по такой же схеме.

1. В радиаторе постоянно пузырится охлаждающая жидкость.
2. Через прокладку выходят выхлопные газы.
3. Выхлопная труба дымит.
4. Масло на щупе покрыто белой эмульсией, которая похожа на пену.
5. Охлаждающая жидкость замаслена.

Часто признаком такой неполадки является густой белый дым из выхлопной трубы. Это проявление указывает на то, что в прокладке образовался прорыв между одним цилиндром и отверстием для протекания охлаждающей жидкости. Если жидкость замаслена, это свидетельствует о наличии пробоя, в результате которого масло стало попадать в канал с охлаждающей жидкостью. Если при работе двигателя слышен резкий свист, и при этом на блоке цилиндра видны следы масла, это свидетельствует о пробое прокладки.

Также признаком выхода из строя прокладки может стать повышение расхода топлива и снижение мощности двигателя. Однако стоит учитывать, что некоторые из этих признаков возникают и при других повреждениях в механизме автомобиля. Например, белая эмульсия на поверхности масла также свидетельствует о том, что блок имеет трещину. В любом случае предварительно необходимо удостовериться в том, что причина именно в неисправности прокладки ГБЦ.

Если возникли сомнения, диагностику лучше доверить специалисту.

Видео:КАПИТАЛЬНЫЙ РЕМОНТ ГОЛОВКИ ВАЗ 2115, 8 КЛАПАНОВ. #Тех гаражСкачать

Инструкция

Замена прокладки ГБЦ – процедура, состоящая из нескольких этапов. Следуя пошаговому руководству, вам удастся выполнить данную работу быстро и без каких-либо проблем.

Для выполнения этой работы подготовьте наборы рожковых и торцевых ключей, набор головок разных размеров, отвертки, ветоши, а также емкость для слива охлаждающей жидкости и топлива.

Сначала обесточьте автомобиль. Снимите минусовую клемму с АКБ. Затем 1-й цилиндр (его поршень) установите в положение ВМТ. Слейте охлаждающую жидкость.

После этого необходимо убедиться в том, что уровень давления в системе питания достаточно низкий. Для этого отверните колпачок, который расположен на заднем конце топливной рампы, нажмите на золотник и слейте топливо, после чего колпачок снова закрутите. Очень важно учитывать, что данные действия можно осуществлять только спустя пару часов после эксплуатации автомобиля. Если сделать это сразу после остановки машины, не исключено получение ожога как от контакта с золотником, так и от топлива, которое будет выпрыскиваться под давлением. Безопасно слить его в таком случае не получится.

После того как вы слили топливо, отсоедините трубу глушителя от коллектора. Для этого открутите гайки крепления кронштейна под днищем машины. Затем извлеките хомут и освободите приемную трубу.

Следующий шаг – демонтаж крышки ГБЦ. Отсоедините коллекторы и ресивер. С дроссельного узла демонтируйте патрубок воздушным фильтром и воздухозаборным шлангом. Возьмите шестигранник («10») и отвертку. С их помощью отключите шланги с воздуховыводящего патрубка. Выкрутите все крепежные винты.

Колодки жгутов проводов от датчиков надо отключить. Это касается и регулятора холостого хода, и жгута проводов форсунок (инжектор). Наконечники ВВ-проводов надо снять со свечей зажигания. Из-под ресивера достаньте жгут проводов. Выкрутите крепежные гайки, снимите крышку привода ГРМ и ремень.

Снимите шкив с распредвала. Для этого:

• зафиксируйте его, чтобы предотвратить прокручивание;
• выкрутите болт крепления и выверните шайбу.

Убедитесь, что коленчатый и распределительный валы находятся в положении ВМТ. Оба клапана цилиндра должны быть закрыты. С помощью крепежных болтов закрепите прокладку ГБЦ. Предварительно рекомендуется болты смазать моторным маслом. Осталось осуществить обратную сборку.

Как видите, данная процедура по замене прокладки ГБЦ достаточно трудоемкая. Прежде чем приступить к выполнению этой работы, оцените свои силы. Возможно, рациональнее будет доверить эту работу специалисту. В таком случае вам не придется беспокоиться о том, что что-то будет выполнено неправильно. Для мастера, обладающего необходимыми знаниями, инструментами и большим опытом, такая процедура не представляет никакой сложности.

🔍 Видео

Протяжка ГБЦ (Головка Блока Цилиндров) на ВАЗ 2109, 2114, 2110 8 клапанов. Протяжка ГБЦ 1000 КМСкачать

Металическая Прокладка под ГБЦ ВАЗ 2108-2110 (8 КЛОП)Скачать

Замена прокладки ГБЦ ВАЗ 2109, 2113, 2114, 2110, 2111, 2112, Калина 8 клапановСкачать

Замена прокладки ГБЦ Калина 1,6 8кл своими силами потому что везде очередьСкачать

Отличия ГБЦ 21083 (1.5 л) и 1118 (1.6 л). Можно ли поставить ГБЦ 1.5 л. на блок 1.6 л.? Тюнинг ГБЦСкачать

ошибка при сборки головки блока цилиндров (гбц) ваз 2108 -- 15.Скачать

Замена клапанов ВАЗ 2115 ( на восьмиклапанном двигателе )Скачать

Протяжка ГБЦ (Головка Блока Цилиндров) на ВАЗ 2109, 2114, 2110 8 клапанов. МОМЕНТ Затяжки болтов ГБЦСкачать

Отличия ГБЦ, 8 кл на ВАЗ передний привод, карбюратор, инжектор.1.3 1.5 1.6Скачать

Порядок обтяжки гбц ВАЗ 8-клапанный двигательСкачать
