Ваз 2121 втулки клапанов

Удалите нагар с клапанов. Проверьте не деформирован ли стержень и нет ли трещин на тарелке; при повреждениях замените клапан.

Проверьте, не слишком ли изношена и не повреждена ли рабочая фаска. При шлифовании рабочей фаски клапана на шлифовальном станке выдерживайте угол фаски, равный 45°30′ ± 5′ и следите, чтобы толщина цилиндрической части тарелки клапана после шлифования была не меньше 0,5 мм, а также чтобы у выпускного клапана не оказался снятым слой твердого сплава, наплавленный на фаску.

Видео:Lada Niva Направляющие втулки клапанов ВАЗ 21011 .Нива ВАЗ 21213-14Скачать

Направляющие втулки клапанов

Проверьте зазор между направляющими втулками и стержнем клапана, измерив диаметр стержня клапана и отверстие направляющей втулки.

Монтажный зазор для новых втулок: 0,022-0,055 мм — для впускных клапанов и 0,029-0,062 мм — для выпускных клапанов; максимально допустимый предельный зазор (при износе) 0,15 мм.

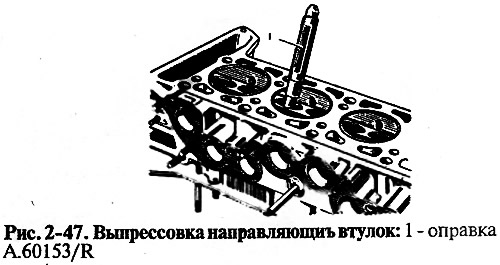

Если увеличенный зазор между направляющей втулкой и клапаном не может быть устранен заменой клапана, замените втулки клапанов пользуясь оправкой A.60153/R (рис 2-47).

Для замены двух направляющих втулок впускного и выпускного клапанов цилиндров № 1 и № 4 отверните две шпильки крепления корпуса подшипников распределительного вала, так как они мешают установке оправки.

Запрессовывайте направляющие втулки с надетым стопорным кольцом до упора кольца в плоскость головки цилиндров.

После запрессовки разверните отверстия в направляющих втулках развертками А 90310/1 (для втулок впускных клапанов) и А.90310/2 (для втулок выпускных клапанов). Затем прошлифуйте седло клапана и доведите ширину рабочей фаски до нужных размеров как указано выше.

Видео:Замена направляющих втулок клапанов ВАЗ подручными средствамиСкачать

Маслоотражательные колпачки направляющих втулок

У маслоотражательных колпачков не допускается отслоение резины от арматуры, трещины и чрезмерный износ рабочей кромки.

При ремонте двигателя маслоотражательные колпачки рекомендуется всегда заменять новыми.

Заменять поврежденные маслоотражательные колпачки рекомендуется на снятой головке цилиндров, чтобы не погнуть стержни клапанов. Для напрессовки колпачков пользуйтесь оправкой 41.7853 4016.

Видео:замена направляющих втулок клапанов ваз mp4Скачать

Рычаги клапанов

Проверьте состояние рабочих поверхностей рычага, сопрягающихся со стержнем клапана, с кулачком распределительного вала и со сферическим концом регулировочного винта. Если на этих поверхностях появились задиры или риски, замените рычаг новым.

Если обнаружена деформация или другие повреждения на втулке регулировочного винта рычага или на самом винте, замените детали.

Видео:так бежит направляющая клапана , большой расход маслаСкачать

Пружины

Убедитесь, нет ли на пружинах трещин и не снизилась ли упругость пружин, для чего проверьте деформацию пружин под нагрузкой (рис. 2-48, 2-49, 2-50).

Для пружин рычагов (рис. 2-50) размер А (пружина в свободном состоянии) должен быть 35 мм, а размер В под нагрузкой 51-73,5 Н (5,2-7,5 кгс) — 43 мм.

Видео:На сколько надо разворачивать направляющие втулки ГБЦ .Развёртки для впускных и выпускных втулок ГБЦСкачать

НИВА КЛУБ

Видео:РЕМОНТ ГБЦ ЗАМЕНА НАПРАВЛЯЮЩИХ ВТУЛОК КЛАПАНОВ ВАЗ 2106 (ЧАСТЬ 7)Скачать

Обломана направляющая втулка клапана

Обломана направляющая втулка клапана

Сообщение anik@ » 23 окт 2013, 20:53

при замене маслосьемного колпачка обломилась фтулка на который м.сьемник одевается.что делать?

Re: обломка фтулки клапана

Сообщение саня66 » 23 окт 2013, 20:59

Re: обломка фтулки клапана

Сообщение anik@ » 23 окт 2013, 21:03

Читайте также: Клапан воздушный для наружного воздуха

Re: обломка фтулки клапана

Сообщение саня66 » 23 окт 2013, 21:26

Re: обломка фтулки клапана

Сообщение anik@ » 23 окт 2013, 21:35

Re: обломка фтулки клапана

Сообщение саня66 » 23 окт 2013, 21:42

Re: обломка фтулки клапана

Сообщение anik@ » 23 окт 2013, 21:53

Re: обломка фтулки клапана

Сообщение doc Brown » 23 окт 2013, 21:54

Re: обломка фтулки клапана

Сообщение anik@ » 23 окт 2013, 21:56

Re: обломка фтулки клапана

Сообщение вовчик » 23 окт 2013, 21:58

Re: обломка фтулки клапана

Сообщение саня66 » 23 окт 2013, 22:07

Re: обломка фтулки клапана

Сообщение anik@ » 23 окт 2013, 22:11

пасатижами снимали.и про то что женщины ниче не понимают в машинах вы ошибаетесь.мужчины щас диградируют или ломают машины. поэтому нам приходиться заниматься ремонтом своего авто,ну конешно же не без мужской силы.

Добавлено спустя 4 минуты 24 секунды:
мы уже стока с ней возимся.и стока денег вложено что есть смысл купить б/у но в нармальном состоянии.она будет стоить столько же сколько замена этой фтулки

Видео:Секрет! как Правильно Заменить Направляющею Втулку КлапанаСкачать

направляющие клапанов

Тема статьи – направляющие клапанов двигателей нивы, шнивы и классики. У направляшек, две основные задачи: отвод тепла от клапана и его центровка по седлу. Материал направляющих клапанов – чугун, бронза или металлокерамика. За 40 лет на автоТАЗе даже не предприняли сколь либо серьёзной попытки модернизировать движок фиата, поэтому направляшки, ищем по его каталогу. Выбрать есть из чего. Freccia и Metelli (итальянские производители), Kolbenschmidt и TRW (Германия).

Видео:Притирка клапанов,замена направляющих втулок,маслосъемные колпачки нива шевроле.Скачать

Направляющие клапанов, проблема

Проблема заводских направляшек – качество. Причем как материала, так и изготовление. Много раз мне попадались заводские направляющие, со смещением центра отверстия относительно посадочного места. Для того, кто хоть раз стоял за токарным станком не надо рассказывать, что для того чтобы добиться такого эффекта, при зажатии детали надо подкладывать в патрон прокладки и очень сильно постараться, чтобы получить такой результат. На заводе этот фокус освоили в массовом производстве. И ладно бы это ни на что не влияло. Влияет и еще как. Если в такую направляшку садится клапан, седло клапана приходится также обрабатывать со смещением. С одной стороны мы будем иметь рабочую фаску в 1 мм, а с другой в 3-4мм. Как правило, повторной правке такое седло не подлежит. А операция по установке новых седел в гбц, не самое дешевое удовольствие. Иногда дешевле купить новую гбц.

Видео:Ремонт ГБЦ на Ниве. Направляющие втулки клапановСкачать

Направляющие клапанов Kolbenschmidt

По данным деталям я предпочитаю работать с двумя производителями. Metelli (Италия) и Kolbenschmidt (Германия). Долгое время я работал с итальянским производителем, но проблема оказалась в логистики и наличие деталей на складах. С немцами такого не бывает. Вот уже на протяжении нескольких лет они всегда есть живьем. Немецкие направляющие клапанов номерные, то есть на каждой направляющей выбит каталожный номер детали. Это немаловажно, поскольку все направляшки похожи как близнецы, это очень хороший отличительный момент.

комплект направляющих Kolbenschmidt

Направляющие клапанов должны обладать двумя основными характеристиками – теплопроводность (как следствие теплоотвод) и антифрикционность. Этим характеристикам соответствует два материала – чугун и бронза.

Материал направляющих Kolbenschmidt – серый чугун. Перлитная структура. Что это значит в переводе на русский язык с языка «суахили». Представьте себе кусочек пемзы, которая часто используется в банно-гигиенических процедурах. Под микроскопом перлитная структура именно такая. Главный плюс, в этой «структуре металла» очень хорошо держатся малюсенькие капельки масла, которые смазывают пару направляшка-клапан.

Читайте также: Берцы глухой клапан что это такое

Видео:Как заменить направляющие втулки клапанов ?Скачать

Установка

Сильно долго и много тут говорить я не буду. Демонтаж направляющих из ГБЦ возможен молотком с помощью специальной оправки. Предварительно или вся гбц или один канал клапана нагреваются. В своей мастерской, обычно я делаю это при помощи мощного строительного фена. Монтаж только запрессовкой, опять же с помощью специальных приспособлений. НИКАКОГО ударного инструмента. Как было сказано выше, направляющие клапанов сделаны из чугуна, это хрупкий материал. От удара будут микротрещины, и вы потом замучаетесь менять МС колпачки, ломать голову и искать, куда же уходит масло.

Важный момент, это развертка направляющих, после запрессовки. К большому сожалению, в папуас-сервисах и у некоторых «великих мотористов», очень похабное отношение к гбц классики и нивы. Формулировка: это в любом виде будет работать. Как правило, развертка на 8 мм служит в этих фирмах, уже несколько лет и как следствие не режет, а скорее давит стенки. Между тем, чугун очень быстро тупит режущие кромки у инструмента и как правило после десятка гбц, развертка уже «садится». Результат – большой зазор и качество рабочей поверхности, как после сверла, а должно быть «почти зеркало». Обратите на это внимание. Зазоры, по которым я работаю, были взяты из методички Фиата, написанной для автоВАЗа. Они должны быть 8.02-8.04. Для впускных клапанов и для выпускных клапанов, суммарный зазор клапан-направляшка на сотку отличается, но это не принципиально.

Видео:как развернуть направляющую втулку клапана вазСкачать

Комплект поставки и проверка оригинальности

Несколько раз от частных лиц, получивших заказ, я слышал вопрос и удивление, что направляющие идут без стопорных колечек. Как говорили при любимом и дорогом Л.И.Брежневе, по многочисленным просьбам трудящихся и интеллигенции ))), всех предупреждаю, что все известные мне направляющие идут без стопоров. Стопорные колечки снимаются со старых направляшек и служат дальше верой и правдой.

упаковка направляющих Kolbenschmidt

Импортные запчасти, представленные на сайте, в основном привозятся с иностранных складов. Иногда это получается чуть дороже, чем купить у оптовиков в России, но зато полностью исключается момент подделки. На фото представлена упаковка направляющих клапанов. Имеется ЧЕТЫРЕ степени защиты от подделки. Расскажу о самом простом, который можно проверить быстро. Красным кружочком обведен ИНДИВИДУАЛЬНЫЙ код каждой коробочки. Его можно ввести на страничке онлайн-проверки производителя и получить «зеленый свет», что это оригинальный продукт. А можно просто положить рядом две коробочки и сравнить код. Быть одинаковым он не должен.

Видео:Правильная замена направляющих втулок клапанов Инструменты Оправки На что обратить вниманиеСкачать

Инструмент

Очень давно сервисы и частные мастера просили найти хорошие качественные развертки, чтобы развернуть направляющие клапанов после запрессовки. Поскольку то что продается, это мягко говоря не инструмент. Берем в руки фиатовскую методичку и смотрим на рекомендации. Впускная направляшка 8.022-8.044. Выпускная направляшка 8.029-8.047. Самое трудное было найти, на каком инструментальном заводе производили или делают под заказ данный инструмент. В общем, «ищите да обрящете». Это не я сказал)). Результат поисков представлен на фото. Заказал развертки по нижнему пределу. После получения проверил на гбц, которые я готовлю. 25 соток на впуске, 40 на выпуске – данные по стрелочному нутромеру. По ресурсу. Если в работе немецкие или итальянские чугунные направляющие клапанов, то без потери размера можно обработать 5-6 гбц. За эти деньги — это более чем хороший результат. Дальше развертки садятся и начинают «давить», а не резать.

Видео:чем отличаются направляющие ваз выпускная от впускнойСкачать

Направляющие клапанов

Имя: Андрей
Рег.: 12.05.2010
Сообщений: 321
Откуда: Кемеровская обл г Тайга
Возраст: 47
Авто: ВАЗ21310 1997

Читайте также: Обратный клапан в кронштейне масляного фильтра

Рег.: 13.03.2008
Сообщений: 48
Откуда: Tomsk
Возраст: 44
Авто: М412ИЭ 1985; ВАЗ 2121 1985

Коллеги, простой вопрос — а когда совершено точно необходимо менять направляющие?
Сейчас снял ГБЦ. Клапана люфтят в направляющих даже в крайнем положении ( когда клапан в гнезде). Замерил — стержни клапанов изношены до 7.94-7.96. Примерил на их место новые ( 7.98) — люфт рукой не ощущается.
Сижу вот и думаю — нужно ли мне менять направляющие, или достаточно заменить клапана? Так как шарошек, выколоток, развертки и времени особо нету.
Что скажете? Когда направляющие точно надо менять?

Лирика: собственно, голову я снял как раз из-за люфта клапанов, который, как мне кажется, является причиной износа маслосъемных колпачков за год ( разных фирм пробовал) Особенно на втором цилиндре быстро изнашиваются маслосъемные. Вот такие дела

Добавлено спустя 15 минут 14 секунд:

Кстати, тут писали о негерметичности самих направляющих в точке посадки их в ГБЦ. Такая негерметичность может развиваться со временем ( т.е. не текло не текло а потом началось) или она должна сразу себя проявить?

Рег.: 15.10.2006
Тем / Сообщений: 5 / 5013
Откуда: kolomna
Возраст: 46
Авто: 21213 98г.в. 1875см3 48мм разрезная шестерня мегасолекс нулефильтр prosport автоматический октан корректор АСТРО-ПЕНЗА

по кинематике работы рокера седло становится овальным. такчто седло всёрно править даже после замену клапанофф.

Добавлено спустя 2 минуты 29 секунд:

менять нужно тогда когда после замены клапанов колпачки снова износятся за год при номинальном размере клапанов. просто есть вероятность что клапана вытащишь опять сточенные.

Рег.: 17.05.2011
Сообщений: 3703
Откуда: Ульяновск
Возраст: 58
Авто: было ВАЗ-21213 1999г , Сейчас Шеви Нива 2007г

Примерил на их место новые ( 7.98) — люфт рукой не ощущается.

Сижу вот и думаю — нужно ли мне менять направляющие, или достаточно заменить клапана?
