Что такое вентиляционный клапан для пластиковых окон и зачем он нужен

Сейчас во многих домах устанавливают герметичные стеклопакеты. Чтобы «в нагрузку» к ожидаемым теплу и тишине у хозяев не возник дискомфорт, вызванный нехваткой свежего кислорода, образованием плесени на стенах, запотеванием оконных стекол и откосов, нужно заранее позаботиться о решении этой проблемы. В большинстве типовых домов приток и вытяжка происходят за счет разницы давления внутри и снаружи помещения, а также ветра. Холод в жилье проникает через зазоры в рамах, дверях, стенах и полу, а удаляется через вытяжные каналы в туалете, ванной и кухне, в редких случаях — и в жилых комнатах. Далее по общедомовой вытяжной шахте он поступает на крышу или на технический этаж. Если поток закрыть, вентиляция не будет работать исправно и понадобится установить вентиляционный клапан для пластиковых окон. Рассказываем об этом устройстве.

Видео:Приточный клапан на ПВХ окна - установка и отзывСкачать

Вентиляционный клапан для пластиковых окон

Видео:ТОП 8 лучших приточных клапанов в стенуСкачать

Почему необходима вентиляция?

• Слишком сильный или слабый приток. Даже в исправном состоянии естественная циркуляция имеет ряд недостатков. Зимой тяга в шахте сильная из-за большой разницы плотностей теплой среды в квартире и холодной на улице. В результате в помещении начинает дуть из всех щелей, что приводит к сквознякам. Летом тяга слишком мала, особенно на верхних этажах.
• Повышенная влажность. Источников появления паров довольно много (приготовление пищи, уборка, стирка, продукты жизнедеятельности самих хозяев, животных и растений). Семья из четырех человек за сутки «испаряет» 5-7 л воды, и образование влажности идет со скоростью около 300 г/ч. Этого достаточно, чтобы относительная влажность (RH) в современной квартире (площадью 120 м2) была не менее 70% (при t=20C). Такой показатель не обеспечивает должного комфорта. Да и углекислого газа человек выдыхает до 19 л/ч, и достигнуть в закупоренной комнате его критической концентрации (0,1%) можно быстро. Поэтому необходимо, чтобы влажная атмосфера сменялась свежей, более сухой, в достаточном количестве: не менее 30 м 3 /ч на одного человека.
• Конденсат. Если при неизменном давлении концентрация пара будет постепенно увеличиваться, при некоторой его температуре (так называемая точка росы) он начнет конденсироваться. Чем выше температура воздуха, тем больше влаги он способен поглотить. Появляется сырость на самых холодных поверхностях помещения, например, на стеклопакете. Отопительные приборы и дополнительная герметизация вряд ли помогут справиться с постоянным запотеванием.

Для комнаты требуется приток не менее 30 м3/ч. Между тем строительные нормативы требуют, чтобы через раму проходило не больше чем 7м3/ч. Как же разрешить такое противоречие? Предлагается проветривать комнаты, слегка приоткрывая створки. Способ вроде бы простой, но и недостатков немало. Это пыль, сквозняки, шум (индекс изоляции звука снижается в 2 раза).

Фирмы предлагают множество приточных вентиляционных клапанов для пластиковых окон. Их можно разделить на несколько видов в зависимости от особенностей проводящих каналов.

Видео:Стеновой приточный вентиляционный клапан Norvind optima - инструкция по монтажуСкачать

Виды вентиляционных клапанов для пластиковых окон

Фальцевые системы

Это самые простые конструкции. Свежий поток попадает в квартиру через вырезы в уплотнениях притвора, проходя до них довольно длинный путь (1-2,5м) по фальцам профилей рам от входных отверстий. Последние обычно расположены в нижней части рамы и сделаны тоже в виде вырезов в уплотнении притвора или в фальцах специальных пазов на рамном и створочном профилях. Длинное путешествие помогает воздуху нагреться от теплого пластика — это снижает риск обледенения и рассеивает звуковую энергию.

При установке сначала удаляют фрагмент уплотнителя, а затем прищёлкивают или привинчивают корпус изделия. Последний оснащён лепестковой заслонкой, реагирующей на давление наружного воздуха: при усилении ветра лепесток частично перекрывает вентиляционное отверстие. Кроме того, заслонку можно регулировать вручную. На тепло- и звукоизоляцию такие устройства практически не влияют.

Главный недостаток — низкая пропускная способность. Они обеспечивают воздухообмен около 5-6 м 3 /час, но, согласно санитарным и строительным нормам, требуется приток 30 м 3 /ч на каждого человека или 3 м 3 /ч на квадратный метр площади. Кроме того, такие системы не реагируют на состояние атмосферы внутри здания. Преимуществом является возможность монтажа на уже установленных стеклопакетах, отсутствие видимых элементов на переплете. При их использовании звукоизоляция не ухудшается.

Читайте также: Actros обратный клапан топлива

Один из примеров — VentoTherm — обеспечивает принудительную подачу и фильтрацию потока, а также подогрев его за счет рекуперации тепла (до 45%). Его монтируют над рамой через расширительный профиль. Управление автоматическое по показаниям датчиков влажности и содержания CO2. Потребляет 1кВтч в неделю.

Врезные системы

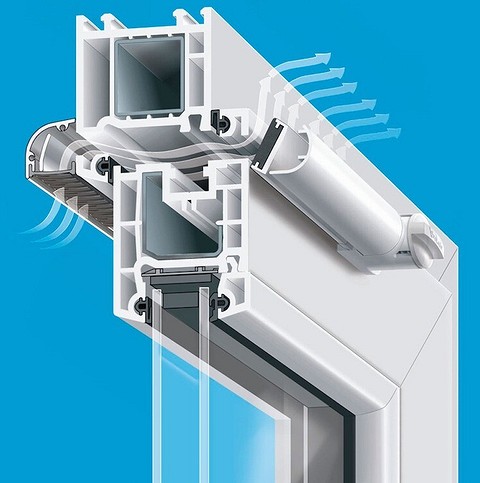

Их монтируют на верхний профиль створки, предварительно проделав в нём одно или два отверстия вытянутой формы. Может возникнуть резонный вопрос — как установить такой вентиляционный клапан на пластиковое окно и можно ли это сделать самостоятельно в домашних условиях?

Монтаж не слишком трудоёмок и, как правило, осуществляется на установленном стеклопакете. Производительность также вполне достаточна, однако в сильный мороз может появиться сквозняк.

Щелевые устройства

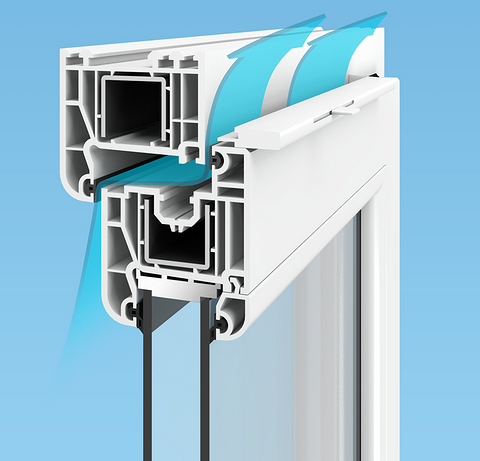

Рабочим каналом в них является сквозная щель высотой 12-16 мм и длиной 170-400 мм, выполненная в горизонтальном импосте или в верхнем бруске створки. С улицы она закрыта впускным блоком, защищающим от дождя и насекомых. На внутренней стороне щель закрывает регулирующий блок. Система обеспечивает приток в объеме 25-35 м 3 /ч (при p=10Па), что почти отвечает нормам.

Большинство из них можно монтировать на любые профили из пластика, дерева и алюминия, причем как при сборке окон на заводе, так и на уже установленных. Монтаж длится 40-60 мин. Правда, на алюминиевых створках, если оба блока тоже алюминиевые, возникает «мостик холода», и канал обмерзает. Приходится в щель вставлять пластиковую тубу, чтобы создать терморазрыв, что не всегда гарантирует успех.

Проблемы теплозащиты, борьбы с пылью и шумом фирмы решают по-разному (различной формы капониры, решетки, дефлекторы, фильтры). Например, в клапанах Aerovent и VentAir в наружном блоке установлена регулировочная пластина, закрывающаяся при сильном ветре. Из выходного блока заслонка направляет воздух вверх, чтобы не создавать прямых сквозняков. В системе Ventec поток предварительно подогревается уходящим теплом в полости между наружным стеклом и стеклопакетом.

Внутренней заслонкой-дефлектором управляют обычно вручную, но есть модели с шнурковым приводом, штангой, или двигателем.

Среди щелевых устройств выделяются гигрорегулируемые автоматического действия. В них применен особый принцип управления регулирующей заслонкой — в зависимости от влажности комнатного воздуха (во всех других клапанах — от разницы давлений уличного и комнатного воздуха). В основе идеи — энергосбережение: появились люди — заслонка приоткрывается, жизнь стала активнее —подается больше воздуха, уснули — поменьше. И все это автоматически.

В системах Aereco заслонка поворачивается за счет деформации пучка нейлоновых лент. Он размещен в камере, где температура поддерживается на уровне ниже комнатной посредством охлаждения входящим потоком. Это делает прибор менее зависимым от внешних условий. Он реагирует на изменение влажности в комнате в диапазоне RH=30-70% летом и RH=15-31% зимой, пропуская через себя объем 5-35 м 3 /ч. В состоянии «выключено» щель до конца не закрывается и пропускает 5 м 3 /ч.

Если дом находится на оживленной улице, щелевые приборы на них — не лучшее средство для борьбы с пылью и шумом. Правда, специальные аксессуары, например, акустические козырьки и звукогасящие вставки, снижают транспортный шум приблизительно на 5 дБ (по громкости звука — субъективно примерно на 50%).

Накладные устройства

Особенность конструкций — большая площадь рабочего щелевого канала (до 200 см 2 ), вытянутого на всю длину профиля. Поскольку сделать канал, не ослабляя раму, невозможно, такие системы делают накладными. Установка вентиляционных клапанов на пластиковые окна может производиться двумя способами:

• в зазоре между рамой и проемом;
• между профилем створки и торцом стеклопакета.

Они имеют большую пропускную способность (некоторые — до 160 м3/ч на 1пог.м длины при p=10 Па), но вместе с этим возникают сложности со звуко-, пыле- и теплозащитой. Преодолевают их с помощью управляемых вручную заслонок и фильтров. Однако есть и специфические проблемы. Это немалая строительная высота (60—150 мм) и коробчатая форма, изменяющие внешний вид створки и фасада, поэтому их установке могут воспротивиться архитектурные службы города. Значительная глубина (95-150 мм) не придает изящества интерьеру комнаты. Чтобы придать им прочности, корпуса делают из алюминиевого профиля, но с термовставкой из ПВХ и небольшой ширины (20—24 мм), следовательно, риск промерзания повышен. И чем выше пропускная способность, тем хуже звукоизоляция.

Использовать подобные устройства рекомендуется в двух случаях:

• если тяга небольшая (например, в загородных домах с невысокой вытяжной трубой или в квартирах на верхних этажах многоэтажек);
• при использовании управляемой механической вытяжки.

Стенные клапаны

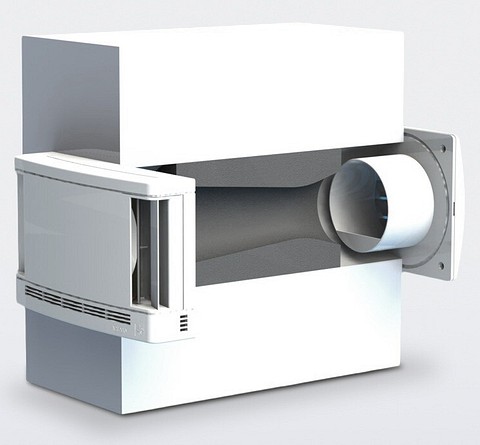

Их обычно устанавливают возле радиатора отопления, чтобы поступающий с улицы воздух нагревался батареей. В наружной стене для этого бурят отверстие диаметром около 90 мм (чтобы не затронуть арматуру, используют строительный металлоискатель). Конструкции, предлагаемые фирмами Aereco, Hausevent, Marley, SIEGENIA, довольно разнообразны.

Самые простые по производительности не отличаются от врезных, но регулируются вручную. Более сложные оснащены датчиком влажности, а самые продвинутые — вентилятором, сенсорной панелью управления и многослойным фильтром. Некоторые устройства способны попеременно работать в режиме притока и вытяжки, причём уходящий поток отдаёт тепло специальной мембране, которая затем нагревает тот, который поступает с улицы.

Читайте также: Настройка клапанов д 260

Если прочитать отзывы и мнение специалистов о вентиляционных клапанах для пластиковых окон, их мнение единогласно — они одобряют подобные технические решения. Преимуществ у них больше, чем недостатков.

Немало жильцов оказываются в ситуации, когда в квартире эксплуатируют газовые приборы с открытой камерой сгорания (газовые плиты, газовые водонагреватели, котлы), а помещения «закупорены» герметичными стеклопакетами. Все щели закрыты, а кислород для сгорания газа нужен. Уже были печальные случаи, когда при поквартирном отоплении с забором воздуха для горелки из объема кухни кислород выгорал, пламя гасло, а автоматика не срабатывала. В результате гибли люди. Что делать? Обязательно использовать приточные устройства, которые даже в закрытом состоянии обеспечивали бы приток, достаточный для поддержания горения. Примером может служить ЕНА 22-50 (Aereco), у которого заслонка имеет специальный выступ, не позволяющий ей закрываться герметично — таким образом обеспечен поток как минимум 22 м3/ч. Устанавливать его следует в кухне (по требованиям противопожарной безопасности).

Видео:Вентиляционный клапан для пластиковых окон.Скачать

Приточный клапан на пластиковые окна: дайте квартире дышать!

Видео:Монтаж вентиляционного клапана // FORUMHOUSEСкачать

Приточный клапан на пластиковые окна: дайте квартире дышать!

Окна ПВХ всем хороши: с ними тепло, тихо и уютно. Однако вентиляция в квартире с пластиковыми окнами оставляет желать лучшего. Без надлежащей вентиляции жильцы рискуют заработать «побочные эффекты» вроде непрекращающейся усталости и головной боли. Конечно, можно проветривать помещение, чтобы обеспечить приток свежего воздуха, но это решение сложно считать удачным: в ветреную или холодную погоду держать окна открытыми довольно проблематично. К тому же воздух в помещение поступает бесконтрольно.

Соответственно, для комфортного проживания в доме необходимо какое-то устройство, с помощью которого воздух будет непрерывно поступать в помещение в необходимом количестве. С этой целью и были созданы приточные клапаны. Один из их видов, оконные клапаны, встраивается в стеклопакет, так что образуется узкая щель, регулирующая подачу воздуха.

Видео:Не ставьте приточный клапан ! Результат в -20Скачать

Виды приточных клапанов на окна

На современном рынке представлен большой ассортимент вентклапанов. Обычно разделяют несколько видов устройств.

Ручные

Аэроклапан с ручным управлением стоит дешевле автоматического, но регулировать приток воздуха вручную сложно: ведь требуемое количество свежего воздуха сильно зависит от количества людей и состояния микроклимата в помещении.

Автоматические

Автоматический клапан на окно более удобен. В него встроен датчик, который определяет уровень относительной влажности в помещении. Благодаря датчику прибор сам регулирует количество поступающего воздуха и определяет, когда открыть или закрыть вентиляционное отверстие.

Фальцевые приточно-вентиляционные клапаны

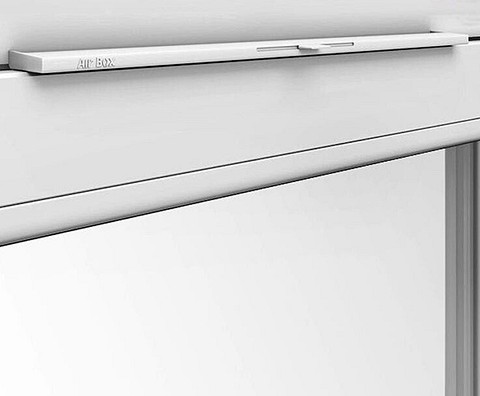

Самый бюджетный вариант. Свежий воздух подается с улицы в дом через специальные отверстия в раме или створке. Чтобы установить клапан, не нужно демонтировать окна. Уличный шум практически не проникает в дом. Главный недостаток этого вида – низкая пропускная способность: помещение все равно будет нуждаться в периодическом проветривании.

Щелевые клапаны на окна

При щелевом проветривании воздух подается через отверстие, ширина которого составляет 12–16 мм, а длина – от 170 до 400 мм. Некоторые модели состоят из одного универсального блока, а некоторые – из двух блоков: один устанавливается на внутреннюю сторону окна, а второй – на наружную сторону. У щелевых клапанов высокая пропускная способность, и для их установки не требуется демонтаж окон, поэтому они довольно популярны на рынке.

Ручка с приточным клапаном

Монтируется вместо обычной ручки пластикового окна. При установке внешний вид окна никак не меняется. Также часто у клапана-ручки есть встроенный фильтрующий элемент, который блокирует пыль.

Накладные клапаны

Данный вид среди прочих наиболее эффективен. Однако без демонтажа окна не обойтись: размеры оконных створок и рамы нужно «подгонять» под прибор. Защиты от уличного шума практически нет. Поэтому этот вид чаще используют на складах и заводах, чем в обычных квартирах.

По материалу изготовления модели делятся на деревянные, металлические и пластиковые.

Видео:Приточный клапан вентиляции для пластиковых окон СТРОИМ ДЛЯ СЕБЯСкачать

Установка приточного клапана на пластиковое окно

Если не считать монтажа накладного клапана, существует два способа его установки: с фрезеровкой (в оконном блоке придется проделывать отверстие; скорее всего, Вам понадобится помощь специалистов) и без фрезеровки. Второй способ – самый простой, с его помощью можно установить клапан на окна ПВХ своими руками за считанные минуты.

• канцелярский нож;
• крестообразная отвертка;
• линейка.

1. На раме срежьте канцелярским ножом часть типового уплотнителя, равную длине клапана.
2. На место старого уплотнителя приклейте новый – он идет в комплекте с приточным клапаном.
3. Таким же образом удалите лишний уплотнитель на створке.
4. В паз на створке, где находился прежний уплотнитель, установите заглушки из комплекта.
5. Прикрепите клапан к верхней части створки (кронштейны должны быть направлены в сторону окна). Закрепите его саморезами из комплекта.
6. Установите новый уплотнитель между кронштейнами.

Читайте также: Клапан электромагнитный пластиковый муфтовый двухходовой нормально закрытый smart sf6252

Видео:Установка приточных клапанов в окна. Вентиляция в частном доме своими руками.Скачать

Плюсы и минусы приточного клапана

Отзывы на вентклапаны встречаются самые разные – от восторженных до агрессивно-разочарованных. Практически все пользователи отмечают одни и те же плюсы и минусы.

• В отличие от микропроветривания или проветривания с распахнутыми окнами, при работе приточного клапана в квартире нет сквозняков.
• Свежий воздух подается непрерывно, что положительно сказывается на микроклимате Вашего дома. Нормализуется влажность в квартире, уменьшается риск возникновения плесени и грибка на стенах.
• Прибор прост в установке и в использовании.
• Уменьшается вероятность образования конденсата на окнах.

• В зимнее время некоторые модели клапанов обмерзают.
• Если у Вас ручной клапан, придется часто регулировать его в зависимости от погодных условий, количества людей в помещении (т.е. уровня углекислого газа в воздухе) и других климатических показателей. Так как клапан располагается в верхней части окна, возможно, необходимо будет вставать на стул или стремянку, чтобы отрегулировать работу устройства – все зависит от высоты самих окон.
• Устройство, как правило, не снабжено фильтрами, поэтому в воздух могут попадать частицы уличной пыли и других загрязнителей.

Как мы видим, у приточных клапанов на пластиковые окна есть как плюсы, так и минусы. Закономерно возникает вопрос: стоит ли овчинка выделки? Какие еще есть устройства, которые обеспечат приток свежего воздуха и кислорода?

Видео:Вентиляция на пластиковые окна: КАК это НА САМОМ деле выглядит.Скачать

Оконный клапан против других систем вентиляции: что лучше?

Чтобы сравнивать виды приточной вентиляции, для начала стоит определить критерии сравнения:

• Производительность. Производительность проветривателя измеряется в кубических метрах воздуха, который подается устройством за час. В среднем взрослый человек потребляет около 30–40 м3/ч. Так, если в Вашей семье три человека, Вам потребуется прибор с производительностью от 90 кубометров в час. Лучше всего брать проветриватель с запасом производительности, чтобы не перегружать аппарат постоянной работой на максимальных настройках.
• Шум. Для комфортного использования проветривателя важен низкий уровень шума. Незаметный уровень шума находится в диапазоне 30–40 децибел, на высокой производительности нормальный уровень шума проветривателя должен составлять не более 50–55 децибел. Также при выборе аппарата необходимо проследить, какой звук исходит от проветривателя: прерывистый шум, скорее всего, будет раздражать слух.
• Система фильтрации. Воздушные фильтры установлены далеко не в каждом проветривателе. Если Вы хотите, чтобы подаваемый в квартиру воздух был не только свежим, но и чистым, наличие системы фильтрации должно быть решающим критерием для Вас.
• Система нагрева воздуха. Нагрев воздуха – необходимая функция для жителей городов, в которых зима особенно сурова. С помощью системы нагрева Вы сможете запрограммировать устройство на подачу воздуха комфортной температуры.
• Сложность монтажа. Монтаж проветривателя – процесс, требующий аккуратности и точности. Некоторые виды проветривателей устанавливают своими руками, для некоторых нужна помощь специалистов.
• Стоимость. Цена проветривателя зависит от факторов, указанных выше, – максимальной производительности, звукоизоляции, количества и качества фильтров, наличия системы климат-контроля и т.д. Таким образом, стоимость может варьироваться от нескольких сотен рублей до десятков тысяч.

Климатический клапан для пластиковых окон – самое простое и бюджетное решение для обеспечения вентиляции. Его установка не требует специального оборудования, через него свежий воздух поступает в дом, он не издает шума – лишь немного увеличивается уровень шума, проникающего в помещение с улицы. Однако возможности устройства не так велики. Производительность его достаточно низкая – до 35 м3/ч. Фильтрами и нагревательным элементом прибор не оснащен.

Схожим устройством обладает и стеновой приточный клапан. Для его установки необходимо проделать отверстие в стене. Как правило, производительность у стенового клапана выше, чем у оконного (до 50 м3/ч). Некоторые модели снабжены фильтром грубой очистки, который препятствует попаданию в воздух помещения крупной пыли, пуха и насекомых. Ввиду ошибок при монтаже стена, на которой размещен клапан, может замерзать при низкой температуре воздуха; система подогрева воздуха отсутствует.

Механический проветриватель похож на стеновой приточный клапан, но в нем обязательно присутствует вентилятор и более эффективные фильтры. Производительность такого устройства ограничивается только производительностью вентилятора (40–120 м3/ч). Тем не менее такой проветриватель не очищает воздух от мелкой пыли и аллергенов; также у него отсутствует функция климат-контроля.

Бризер – наиболее эффективная приточная вентиляционная система среди предыдущих вариантов. Преимущества бризера заключаются в наличии климат-контроля и трехступенчатой системе фильтрации воздуха. Также в бризере присутствует режим рециркуляции, то есть устройство может очищать воздух внутри комнаты. Устройство монтируется специалистами путем проделывания небольшого отверстия в стене, выходящего на улицу, и занимает около часа. Стоимость бризера значительно выше остальных проветривателей.
Ниже мы привели краткую сравнительную таблицу четырех вентиляционных устройств (характеристики могут отличаться в зависимости от модели).
