В конце 1950-х годов Ярославскому моторному заводу было предписано разработать более экономичный четырёхтактный дизельный двигатель взамен устаревших двухтактных ЯАЗ-204 и ЯАЗ-206, а также в рамках дизелизации транспорта. В итоге ярославские моторы стали штатными для МАЗ-500, КрАЗ-255Б, КрАЗ-250, КрАЗ-257, КрАЗ-260, КрАЗ-6322, также устанавливались на тракторы К-700, на бронетранспортёры, строительную технику, на электростанции, водный транспорт и т. д. На начало 1960-х годов двигатель был весьма современным и имел высокие удельные показатели.

Видео:Блок двигателя ЯМЗ 238 бу 89609660608Скачать

Описание [ править | править код ]

Дизельные четырёхтактные двигатели, с турбонаддувом и без него, V-образные шестицилиндровые (ЯМЗ-236) и восьмицилиндровые (ЯМЗ-238). Назначение — оснащение большегрузных автомобилей («МАЗ», «Урал» и т. д.), тракторов (К-700), бронетранспортёров, строительной техники и т. д. В это семейство также входит 12-цилиндровый ЯМЗ-240. Базовые версии двигателей турбонаддува не имели.

Видео:Вес шатунов. Кольца 0,15 мм.под гильзы Ямз-238. Оправка и прочее... Урал лесовоз.Скачать

Устройство [ править | править код ]

Система питания — механический ТНВД, по одной насосной секции на цилиндр, с непосредственным впрыском. Расположен в развале блока цилиндров. Впускные трубопроводы расположены в развале блока цилиндров. Клапанный механизм OHV, клапаны расположены (по 2 на цилиндр) в головке и приводятся через коромысла и штанги от нижнего распределительного вала, находящегося над коленчатым валом и приводимого в движение через две шестерни, расположенные на переднем конце двигателя и закрытые крышкой. Штанги имеют роликовые толкатели. У коленчатого вала шатунные шейки расположены под углом 90° (ЯМЗ-238), 120° (ЯМЗ-236), что обеспечивает равномерные вспышки каждые 90° у ЯМЗ-238, но неравномерные (через 90° и 150°) у ЯМЗ-236. Шатуны смещённые. Охлаждение двигателя жидкостное. Гильзы цилиндров отлиты из высокопрочного чугуна. Все впускные и выпускные клапаны снабжены двумя пружинами. Специальным замком тарелка пружины соединяется с клапаном, обеспечивая его вращение при работе двигателя

Распределительный вал стальной, штампованный, движение от кулачков, индивидуальных для каждого клапана, передаётся штангами с роликовыми толкателями. Коленчатый вал изготавливается горячей штамповкой из стали. 1-й и 4-й кривошипы расположены под углом 180° в плоскости, перпендикулярной к плоскости 2-го и 3-го кривошипов, смещённых относительно друг друга тоже на 180°.

Топливный насос высокого давления (ТНВД) 6-и/8-и плунжерный, размещён между рядами цилиндров. Привод — центробежной муфтой с авторегулированием опережения впрыска топлива. Все плунжеры расположены в ряд.

Поршни отливаются из высококремнистого алюминиевого сплава, каждый имеет 3 компрессионных кольца и 1 маслосъёмное.

Тип: дизельный; Ход поршня: 140 мм; Клапанный механизм: OHV (нижневальный, верхнеклапанный); Расположение цилиндров: V-образное, под углом 90 градусов; Охлаждение: жидкостное; Материал блока цилиндров: чугун; Система питания: механический рядный ТНВД; Число тактов: 4.

Видео:Обзор разных поршней и шатунов Ямз-238 и А-01Скачать

Модификации [ править | править код ]

ЯМЗ-236 [ править | править код ]

• Число цилиндров: 6;
• Число клапанов: 12;
• Рабочий объём: 11 150 см 3 .

• 150 л.с. (110 кВт) при 1700 об/мин — ЯМЗ-236Г
• 165 л.с. (121 кВт) при 1800 об/мин, 736 Н•м (75 кгс•м) при 1300 об/мин — ЯМЗ-236НБ
• 175 л.с. (129 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1400 об/мин — ЯМЗ-236ДК
• 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин — ЯМЗ-236 (базовый)
• 185 л.с. (136 кВт) при 1900 об/мин, 833 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НК
• 210 л.с. (154 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НД
• 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236НЕ
• 230 л.с. (169 кВт) при 1900 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-6563
• 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1300 об/мин — ЯМЗ-236Н
• 230 л.с. (169 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1200 об/мин — ЯМЗ-236НЕ2
• 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1200 об/мин — ЯМЗ-236БК
• 250 л.с. (184 кВт) при 1900 об/мин, 1128 Н•м (115 кгс•м) при 1200 об/мин — ЯМЗ-6562
• 250 л.с. (184 кВт) при 2000 об/мин, 1030 Н•м (105 кгс•м) при 1300 об/мин — ЯМЗ-236Б
• 250 л.с. (184 кВт) при 2000 об/мин, 1078 Н•м (110 кгс•м) при 1200 об/мин — ЯМЗ-236БЕ2
• 300 л.с. (220 кВт) при 1900 об/мин, 1275 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-7601
• 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1200 об/мин — ЯМЗ-236M2

Читайте также: Цилиндр для скутера 139qmb

Показатели базового двигателя — 180 л.с. (132 кВт) при 2100 об/мин, 667 Н•м (68 кгс•м) при 1500 об/мин

ЯМЗ-238 [ править | править код ]

• Количество цилиндров: 8;
• Количество клапанов: 16;
• Рабочий объём: 14 866 см 3

• 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД3
• 235 л.с. (173 кВт) при 1700 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД6
• 240 л.с (176 кВт) при 2100 об/мин, 883 Н*м (90 кгс*м) при 1350 об/мин — ЯМЗ-238М2
• 240 л.с. (177 кВт) при 2100 об/мин, 882 Н*м (90 кгс*м) при 1500 об/мин — ЯМЗ-238 (базовый)
• 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД4
• 250 л.с. (184 кВт) при 1900 об/мин, 1108 Н•м (113 кгс•м) при 1300 об/мин — ЯМЗ-238НД7
• 280 л.с. (206 кВт) при 2100 об/мин, 1029 Н•м (105 кгс•м) при 1500 об/мин — ЯМЗ-238ПМ
• 290 л.с. (184 кВт) при 2000 об/мин, 1128 Н•м (115 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
• 300 л.с. (220 кВт) при 1900 об/мин, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД5
• 300 л.с. (220 кВт) при 1900 об/ммн, 1280 Н•м (131 кгс•м) при 1300 об/мин — ЯМЗ-238НД8
• 320 л.с. (235 кВт) при 2100 об/мин, 1117 Н•м (114 кгс•м) при 1500 об/мин — ЯМЗ-238ФМ
• 330 л.с. (243 кВт) при 2000 об/мин, 1225 Н•м (125 кгс•м) при 1400 об/мин — ЯМЗ-238ДК
• 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238Д
• 330 л.с. (243 кВт) при 2100 об/мин, 1225 Н•м (125 кгс•м) при 1300 об/мин — ЯМЗ-238ДЕ
• 330 л.с. (243 кВт) при 2100 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-238ДЕ2
• 330 л.с. (243 кВт) при 1900 об/мин, 1274 Н•м (130 кгс•м) при 1200 об/мин — ЯМЗ-6582
• 360 л.с. (265 кВт) при 1900 об/мин, 1570 Н•м (160 кгс•м) при 1200 об/мин — ЯМЗ-7512
• 400 л.с. (294 кВт) при 1900 об/мин, 1715 Н•м (175 кгс•м) при 1200 об/мин — ЯМЗ-7511
• 400 л.с. (294 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-6581
• 420 л.с. (309 кВт) при 1900 об/мин, 1764 Н•м (180 кгс•м) при 1200 об/мин — ЯМЗ-7513

Показатели базового двигателя: 240 л.с. (177 кВт) при 2100 об/мин, 882 Н•м (90 кгс•м) при 1500 об/мин

Видео:Почему Советский двигатель ЯМЗ-238 считался лучшим в СССР?Скачать

Настоящее время [ править | править код ]

Данные дизели имеют широкое распространение благодаря продолжавшемуся долгое время выпуску автомобилей с этими моторами (МАЗ-500, их модификации и пр.). Несмотря на посредственные удельные показатели и устаревшую конструкцию в целом (главным образом механическая топливная система, не позволяющая выполнять нормы выше Евро-3 и т. д.), двигатели пользуются спросом и в 2010-х годах благодаря удовлетворительной надёжности, высокой ремонтопригодности, распространению запчастей и низкой цене в сравнении с заграничными аналогами. По этим же причинам (особенно по последней) двигатели ЯМЗ-236/238 устанавливают и на новые модели техники. Некоторую конкуренцию ему мог бы составить КАМАЗ-740 схожей мощности, конструкции, цены, но имеет более низкую надёжность и другие недостатки, хотя и он пользуется популярностью, кроме того, пожар на заводе КАМАЗа 1993 года приостановил выпуск этих двигателей и производители техники, которая оснащалась ими, стали временно ставить ЯМЗ-236/238 вместо него, до восстановления выпуска КАМАЗ-740. По состоянию на 2014 год двигатели были модернизированы для выполнения норм Евро-2, −3, обязательных для новых автомобилей, выпускаемых в России, повышена мощность, у ЯМЗ-236 до 300 л.с., у ЯМЗ-238 — 400 л.с.

По состоянию на 2014 год на Ярославском моторном заводе (Автодизель) выпускаются его преемники дизели ЯМЗ-530. При этом семейство 236/238 не снято с производства и двигатели продолжают поставляться как запасные части для ранее выпущенных машин, но их применение в новых разработках завод с 2013 года не согласовывает.

Читайте также: Рабочий цилиндр тормоза нексия

В конце 2014 года в связи с военными действиями на Украине ЯМЗ прекратил поставки двигателей для КрАЗа [1] .

Видео:Подогнал вес шатунов пальцев и поршней ямз-238Скачать

Автомобили, на которые устанавливались ЯМЗ-236 и ЯМЗ-238 [ править | править код ]

• МАЗ-500 (1965—1990). ЯМЗ-236 (180 л.с.).
• МАЗ-503 (1965—1977). ЯМЗ-236 (180 л.с.).
• МАЗ-504 (1965—1982). ЯМЗ-236 (180 л.с.).
• МАЗ-509 (1966—1990). ЯМЗ-236 (180 л.с.).
• МАЗ-516 (1973—1980). ЯМЗ-236 (180 л.с.).
• МАЗ-5335 (1977—1990). ЯМЗ-236 (180, 300 л.с.).
• МАЗ-5549 (1977—1990). ЯМЗ-236 (180 л.с.).
• МАЗ-5551 (с 1985). ЯМЗ-236 (180 л.с.).
• МАЗ-5432 (с 1981). ЯМЗ-238 (240, 250, 280, 300, 330, 360, 425 л.с.), ЯМЗ-236 (180 л.с.).
• МАЗ-5516 (с 1995). ЯМЗ-238 (400 л.с.).
• МАЗ-6422 (с 1978). ЯМЗ-238 (320, 330, 360, 425 л.с.).
• Урал-4320 (с 1993). ЯМЗ-236 (230 л.с.), ЯМЗ-238 (300 л.с.).
• КрАЗ-255 (1967—1994). ЯМЗ-238 (240 л.с.).
• КрАЗ-6443 (с 1992). ЯМЗ-238 (330 л.с.).
• КрАЗ-6322 (с 1994). ЯМЗ-238 (330 л.с.).
• Урал-5323 (с 1989). ЯМЗ-238 (300 л.с.).
• КамАЗ-5320 (1976—2000).
• ЛиАЗ-5256.30 (2001—2004). ЯМЗ-236НЕ2 (230 л.с.).
• МАЗ-104.Х25 (2004—2005). ЯМЗ-236НЕ2 (230 л.с.).

Видео:Вторая протяжка ГБЦ Ямз-238 динамометром.Скачать

См. также [ править | править код ]

Видео:ЯМЗ 238 правильная установка фторопластовых колецСкачать

Примечания [ править | править код ]

Видео:ЯМЗ-238 БЛ-1 индивидуальной сборкиСкачать

Литература [ править | править код ]

Алексеев, В. П., Иващенко, Н. А., Ивин, В. И. Автомобильные комбинированные четырёхтактные двигатели // Двигатели внутреннего сгорания: Устройство и работа поршневых и комбинированных двигателей. / Орлин А. С., Круглов М. Г. — 3-е изд. — Москва : «Машиностроение», 1980. — с. 219—223.

Видео:Установка поршневой группы в блок двигателя ЯМЗ-238Скачать

238Н-1002012-И

Видео:Доработка Двигателя. Блока цилиндров системы охлаждения МАЗ ЯМЗ-238, часть 2.Скачать

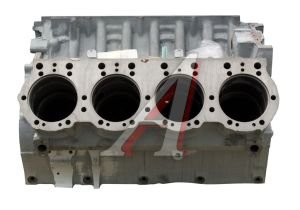

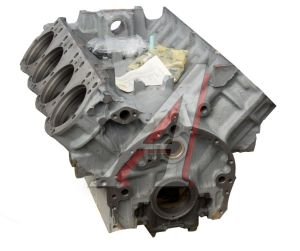

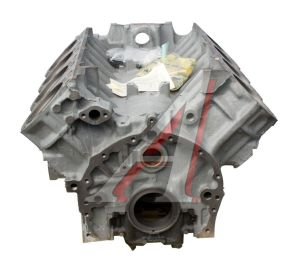

Характеристики: Блок цилиндров ЯМЗ-238Н (под гильзу с поршнем 238Б-1004005-Б) АВТОДИЗЕЛЬ №
