Вкт клапан кпс 1м

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(60) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330,2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения:

• У3 по ГОСТ 15150-69
• предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

Особенности монтажа:

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
КПС-1м(60) работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапанов:

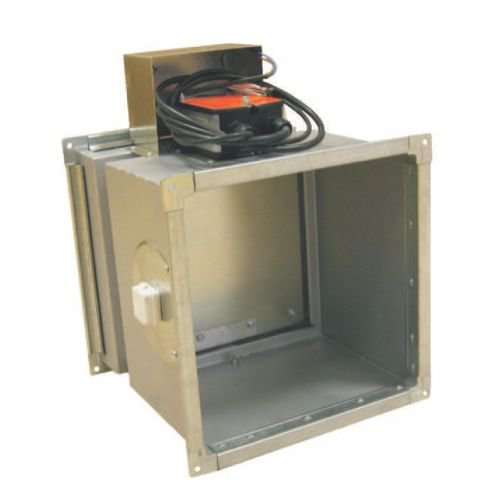

Конструкция клапана КПС-1м(60) представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом.

Видео:Обзор электромагнитных клапанов для старт стопаСкачать

Вкт клапан кпс 1м

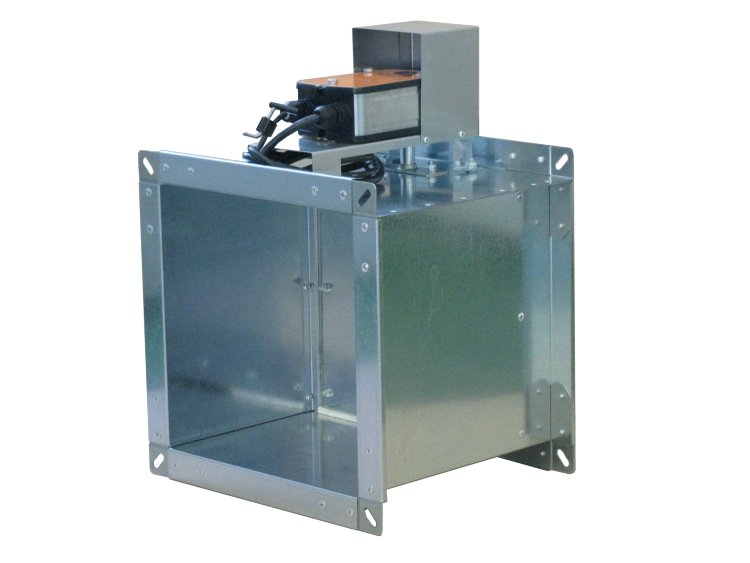

Клапан КПС-1м МС с МВ

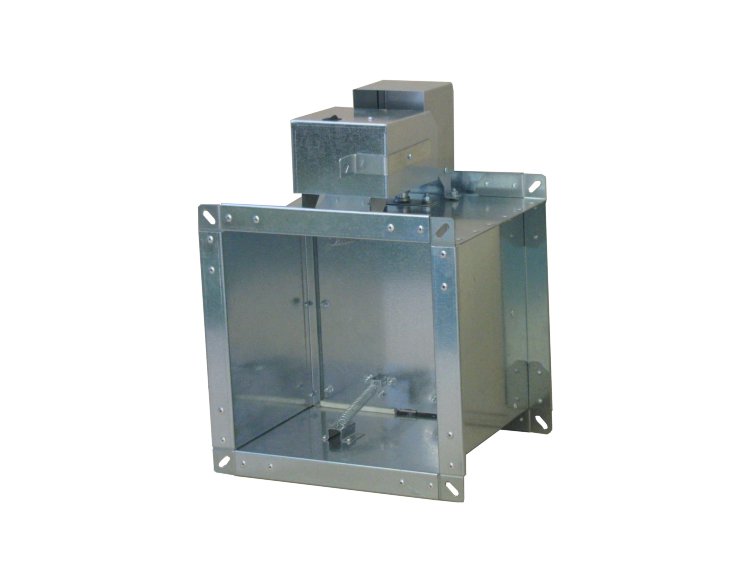

Клапан КПС-1м МС-ВН с MB

Срок изготовления: 3* рабочих дня

Гарантия завода-изготовителя: 5** лет

Предел огнестойкости клапанов: 90 мин.

Функциональное назначение:

• НО — нормально открытый;
• НЗ — нормально закрытый.

Тип привода:

• МS(24/220) — электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) — реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) — электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) — реверсивный привод МB с напряжением питания 24/220В;
• МВ(24/220)Т — электромеханический привод МB с напряжением питания 24/220В с терморазмыкающим устройством.

Читайте также: Опоры двигателя ваз 2111 16 клапанов

Тип сечения:

• прямоугольное (квадратное)

Дополнительные опции:

• K — наличие клеммной колодки;
• с ТРУ 72 град — наличие терморазмыкающего устройства с кнопкой проверки работоспособности;
• ВН — клапан стеновой с приводом внутри.

Предел огнестойкости клапана КПС-1м(90) в многостворчатом исполнении:

• в режиме нормально открытого (огнезадерживающего) клапана — EI 90 (1,5 часа)
• в режиме нормально закрытого (дымового) клапана — EI 120, E 120 (2 часа)

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(90) в многостворчатом исполнении по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП7.13130.2013.

Вид климатического исполнения и категория размещения:

• У3 по ГОСТ 15150-69
• Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

Особенности монтажа:

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.
Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Конструкция клапана с приводом снаружи представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали.
КПС-1м-МС состоит из секции №1 и секции №2 корпуса, двух заслонок, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
Клапан с приводом внутри изготовлен из оцинкованной стали, один корпус, две заслонки. Вылет заслонки в одну сторону. Клапан предназначен для установкив стену.

Видео:Как проверить работу вентиляционного клапанаСкачать

Вкт клапан кпс 1м

Новые шкафы управления для противодымной вентиляции серии VAD

Функциональное назначение:

• ДД — двойного действия.

Тип привода:

• МS(24/220) — электромеханический привод Siemens с напряжением питания 24/220В;
• МSЕ(24/220) — реверсивный привод Siemens с напряжением питания 24/220В;
• МВ(24/220) — электромеханический привод МB с напряжением питания 24/220В;
• МВЕ(24/220) — реверсивный привод МB с напряжением питания 24/220В

Тип сечения:

• прямоугольное (квадратное)

Дополнительные опции:

• K — наличие клеммной колодки (для MS. MB. );
• с ТРУ 72 град — наличие терморазмыкающего устройства с кнопкой проверки работоспособности (для MS. MB. ).

Предел огнестойкости клапана КПС-1м(60)-ДД:

• в режиме клапан двойного действия — EI 15
• в режиме нормально открытого (огнезадрживающего) клапан — EI15;

Клапан может использоваться в системах вентиляций, в качестве противопожарного, нормально открытого (НО), для блокирования распространения пожара и продуктов горения в местах пересечения воздуховодами ограждений помещений защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Вид климатического исполнения и категория размещения:

• УЗ по ГОСТ 15150-69.
• предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Особенности монтажа:
Клапан КПС-1м(60)-ДД (далее клапан) применяется для систем общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, оборудованных установками газового, аэрозольного или порошкового пожаротушения, согласно требованиям СП 60.13330.2012, СП 7.13130.2013.

Клапан работоспособен в любой пространственной ориентации.
Клапан не подлежит установке в вентиляционных каналах помещений по категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Читайте также: Кому заменяли сердечный клапан

Конструкция клапанов:

Клапан изготовлен из цинковой стали.
Клапан состоит из корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.

Видео:Противопожарные клапаны КЛОП 1, КЛОП 2, КДМ 2, КЛАД 2 ВИНГС МСкачать

Клапан VKT КПС-1M(60) противопожарный ЭМ

Видео:Лучший клапан для автоматики старт стоп!Скачать

Характеристики серии VKT КПС-1M(60) c электромагнитным приводом ЭМ

Предел огнестойкости клапана VKT КПС-1м(60):

• в режиме нормального открытого (огнезадерживающего) клапана — EI 60 (1 час)
• в режиме нормального закрытого (дымового) клапана — E 90,EI 90 (1,5 часа)

Противопожарный клапан систем вентиляции зданий и сооружений VKT КПС-1м(60) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330,2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

VKT КПС-1м(60) работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Видео:Противопожарные клапаны. Правила установкиСкачать

Конструкция клапана c электромагнитным приводом ЭМ

Конструкция клапана VKT КПС-1м(60) представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом.

Видео:Противопожарный клапан и с2000 сп4/220Скачать

Клапан VKT КПС-1M(60) компановка и исполнение:

• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE;
• электромагнитный (ЭМ);
• пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-1M(60) c электромагнитным приводом ЭМ прямоугольного сечения

1 — корпус клапана;
2 — заслонка;
3 — электромеханический привод;
4 — электромагнитный привод;
5 — защитный кожух.

B и H — размеры внутреннего сечения клапана, мм

Для установки клапана VKT КПС-1м(60) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны VKT КПС-1(60).

Вылет заслонки за корпус клапана VKT КПС-1M(60) c электромагнитным приводом ЭМ

Расшифровка названия и комплектации VKT КПС-1M(60) c электромагнитным приводом ЭМ

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.

Видео:Топливозаправщик АТЗ тракторный ОПМ-3.5 состояние новогоСкачать

Клапан VKT КПС-1 противопожарный МB

Видео:⛲️🔴 Пневмоклапан Ayvaz PKV-50, 🎥 видеообзор Регулирующий клапан с пневмоприводомСкачать

Характеристики серии VKT КПС-1

Клапан VKT КПС-1 выпускается в двух модификациях VKT КПС-1(60)и VKT КПС-1(90),которые различаются пределом огнестойкости.

Предел огнестойкости клапана VKT КПС-1(60):

• в режиме нормально открытого (огнезадерживающего) клапана — EI 60 (1 час)
• в режиме нормально закрытого (дымового) клапана — EI 90, E90 (1,5 часа)

Предел огнестойкости клапана VKT КПС-1(90):

• в режиме нормально открытого (огнезадерживающего) клапана — EI 90 (1,5 часа)
• в режиме нормально закрытого (дымового) клапана — EI 120, E120 (2 часа)

Противопожарный клапан VKT КПС-1 по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330.2012 и СП 7.13130.2013. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30С до +40С при условии отсутствия прямого воздействия атмосферных осадков.

Видео:Обзор приточного клапана КИВ-125 или КПВ-125. Часть 1.Скачать

Конструкция клапана противопожарный МB

Клапан выпускается в канальном исполнении прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды. Клапан VKT КПС-1 работоспособен в любой пространственной ориентации и не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопастности, местных отсосах взрывопожароопастных смесей.

• Прямоугольный (квадратного)клапана VKT КПС-1: односекционный сварной. Изготовлен из углеродистой стали.
• Круглого сечения выполнен из углеродистой цинковым покрытием. Клапан может быть как с ниппельным, так и с фланцевым соединением.

Читайте также: Регулировка клапанов тойота 22re

Клапан VKT КПС-1 состоит из: корпуса, заслонки, привода с защитным кожухом, предохраняющим привод при монтаже клапана в строительную конструкцию. В корпусе имеется технологический люк со съемной крышкой для обслуживания внутренней полости клапана.

Видео:ТОП 8 лучших приточных клапанов в стенуСкачать

Клапан VKT КПС-1 компановка и исполнение:

• электромеханический MS, MSE(Siemens);
• электромеханический МВ; MBE
• электромагнитный (ЭМ), как в комбинации противопожарный , так и без него;
• пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-1 прямоугольного сечения

1 — корпус клапана;
2 — заслонка;
3 — электромеханический привод;
4 — защитный кожух;
5 — крышка люка;
6 — пожарный извещатель ИП-103;
7 — фиксатор;
8 — кольцо фиксатора;
9 — электромагнитный привод;
10 — тепловой замок.

B и H — размеры внутреннего сечения клапана, мм

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.

Видео:Делаем Гранту комфортнее за 400 рублей - PCV клапан.Скачать

Клапан VKT КПС-1M(60) противопожарный MB

Видео:Подключение клапана с возвратной пружиной ОЗК или дымоудаления к модулю управления МДУ-1-R3Скачать

Характеристики серии VKT КПС-1M(60) c электромеханическим приводом MB

Предел огнестойкости клапана VKT КПС-1м(60):

• в режиме нормального открытого (огнезадерживающего) клапана — EI 60 (1 час)
• в режиме нормального закрытого (дымового) клапана — E 90,EI 90 (1,5 часа)

Противопожарный клапан систем вентиляции зданий и сооружений VKT КПС-1м(60) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СП 60.13330,2012 и СП 7.13130.2013.

Вид климатического исполнения и категория размещения У3 по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -30°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков. Клапан выпускается прямоугольного (квадратного) или круглого сечения. Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

VKT КПС-1м(60) работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароопасных смесей.

Видео:Испытание бюджетнтого клапана к автоматике SmartModule v.1.1 на аппарате Luxstahl 8MСкачать

Конструкция клапана c электромеханическим приводом MB

Конструкция клапана VKT КПС-1м(60) представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положение приводом.

Видео:Предохранительный клапан. Устройство и принцип работыСкачать

Клапан VKT КПС-1M(60) компановка и исполнение:

• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE;
• электромагнитный (ЭМ);
• пружинный противопожарный (ТЗ).

Размеры и габариты VKT КПС-1M(60) c электромеханическим приводом MB прямоугольного сечения

1 — корпус клапана;
2 — заслонка;
3 — электромеханический привод;
4 — электромагнитный привод;
5 — защитный кожух.

B и H — размеры внутреннего сечения клапана, мм

Для установки клапана VKT КПС-1м(60) в круглых воздуховодах применяется клапан прямоугольного сечения с двумя переходами на соответствующий диаметр как под ниппельное, так и под фланцевое соединение.
При необходимости установки клапана именно круглого сечения рекомендуется применять клапаны VKT КПС-1(60).

Вылет заслонки за корпус клапана VKT КПС-1M(60) c электромеханическим приводом MB

Расшифровка названия и комплектации VKT КПС-1M(60) c электромеханическим приводом MB

Обращаем Ваше внимание на то что, предложение не является публичной офертой. Узнать больше можно на странице Как заказать.
