Клапан электромагнитный ВН 4Н-1 Ду=100 мм, Рраб=0–0.1 МПа

Уважаемые Заказчики и Партнеры!

Информируем вас о наличии новой продуктовой линейки ДРП, МРП производства ООО «ТЕРМОГАЗАППАРАТ».

Продукция в наличии на складе.

Отличное качество и низкие цены от 16900 руб.!

Видео:Клапаны электромагнитные газовые. Часть 1. Назначение, типы и основные характеристикиСкачать

Клапан электромагнитный ВН4Н-1 Фланцевый производства СП «ТермоБрест»

Предназначен для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Описание электромагнитного клапана ВН4Н-1

• Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ
• Климатическое исполнение:

1. У3.1 (-30. +40 О С);
2. У2 (-45. +40 О С);
3. УХЛ2 (-60. +40 О С);
4. УХЛ1 (-60. +40 О С) — только для взрывозащищенного исполнения.

• Степень защиты:

1. общепромышленное исполнение — IP65;
2. взрывозащищенное исполнение — IP67.

• Рекомендованный срок службы приведен в таблице.

• Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.
• В случае необходимости купить клапан газовый во взрывозащищенном исполнении (ЕxmcIIT4Gc) — в конце обозначения необходимо добавить букву «E». Пример обозначения: ВН4Н-0,5Е.

Видео:Модельный ряд электромагнитных газовых клапанов СП «ТермоБрест».Скачать

Клапаны газовые электромагнитные двухпозиционные муфтовые на DN 15 — 50

Документация

Материал корпуса: алюминиевые сплавы АК12ОЧ, АК12ПЧ

Климатическое исполнение:
У3.1 (-30. +60 О С);
У2 (-45. +60 О С);
УХЛ2 (-60. +60 О С);
УХЛ1 (-60. +60 О С) — только для взрывозащищенного исполнения

Степень защиты:

• общепромышленное исполнение — IP65;
• взрывозащищенное исполнение — IP67.

Частота включений, 1/час, не более:

• для исполнений до 0,4 МПа — 1000 срабатываний;
• для исполнений на 0,6 МПа — 300 срабатываний.

Полный ресурс, не менее:

• для исполнений до 0,4 МПа — 1 000 000 включений;
• для исполнений до 0,6 МПа — 500 000 включений.

Монтажное положение: на горизонтальных и вертикальных участках трубопровода, за исключением, когда электромагнитная катушка направлена вниз.

* Для взрывозащищенного исполнения клапана;

** Первое значение потребляемой мощности соответствует моменту открытия клапана; второе значение — после перехода клапана в режим энергосбережения.

Каталог продукции

Структура обозначения ВН/ВФ

СТРУКТУРА ОБОЗНАЧЕНИЯ

1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32. 200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60. +70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45. +120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45. +90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Предназначение

Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

Видео:Клапаны электромагнитные газовые. Часть 2. Нормально-закрытый электромагнитный клапанСкачать

Клапаны электромагнитные двухпозиционные газовые

Видео:Клапаны электромагнитные газовые завода «ТЕРМОБРЕСТ». Часть 6.1. Клапаны с ручным взводомСкачать

Клапаны электромагнитные (соленоидные)

Электромагнитный клапан предназначен для дистанционного управления потоками неагрессивных газообразных сред и жидкостей.

Рабочее давление

Клапаны серии ВН, ВФ изготавливаются с диапазоном рабочего давления от 0 до 6 бар (до 0,6 Мпа). Рабочее давление — это наибольшее избыточное давление, при котором обеспечивается заданный режим эксплуатации.

Условный проход

Запорная арматура производства «ТЕРМОБРЕСТ» изготавливается номинальным диаметром (условным проходом) от 15 до 300 мм. Такой широкий диапазон исполнений позволяет закрывать практически все существующие потребности рынка газовой арматуры в нишах низкого, среднего и высокого давления.

Исходное состояние:

• нормально-закрытый (закрыт в обесточенном состоянии);
• нормально-открытый (открыт в обесточенном состоянии).

Материал корпуса:

• сталь: DN15÷300;
• чугун: DN-150, DN-200;
• алюминий: DN15÷200.

Арматура в алюминиевом и чугунном корпусах применяются на объектах тепловой энергетики (котельные, топочные и т.д.), в технологических газовых линиях на производствах (химических, нефтехимических, добывающих, пищевой промышленности, строительных материалов и тд), а также производителями газоиспользующего оборудования (блочно-модульные котельные, котлы, горелки, печи, факельные установки и тд). Изделия в алюминиевом корпусе обладают практичностью применения и эксплуатации из-за невысокого веса, габаритов и стоимости.

Изделия в стальном корпусе применяются, в первую очередь, на объектах большой энергетики (ТЭЦ, ГРЭС и т.д.). Стальные корпуса обладают высокой устойчивостью к статическим и динамическим нагрузкам, что обусловлено требованиями применения на объектах большой энергетики.

Газовые клапаны серии ВН, ВФ могут быть изготовлены в следующих климатических исполнениях:

• У3.1 (-30…+60 °С) – эксплуатация в нерегулярно отапливаемых помещениях;
• У2 (-45…+60 °С) – эксплуатация под навесом;
• УХЛ2 (-60…+60 °С) – эксплуатация под навесом;
• УХЛ1 (-60…+60 °С) – эксплуатация на открытом воздухе (для оборудования во взрывозащищенном исполнении).

Видео:НОВИНКА ПРОИЗВОДСТВА 2017: угловые электромагнитные клапаныСкачать

Температура рабочей среды

По умолчанию все газовые клапаны производства «ТЕРМОБРЕСТ» поставляется в исполнении для рабочей среды с температурой от -60 до +70 °С. По специальному заказу они могут быть изготовлены для рабочей среды с температурой от -45 до +120 °С.

Видео:ТЕРМОБРЕСТ: Клапаны электромагнитные газовые. Часть 3 Нормально-открытый электромагнитный клапанСкачать

По функционалу автоматический электромагнитный клапан может быть запорным (отсечным) или запорно-регулирующим

• отсечной — обеспечивает быстрое открытие/закрытие (время срабатывания не более 1 с.) и применяется в системах, где есть необходимость быстрого перекрытия потока среды в аварийных ситуациях или по технологическим требованиям, а также для управления подачей среды в газоиспользующих установках.
• запорно-регулирующий — обеспечивает как быстрое открытие/закрытие, так и регулировку пропуска среды в открытом состоянии клапана и применяется для управления расходом среды, обеспечивая необходимые режимы работы газоиспользующих установок и устройств. При этом управление регулировкой среды может быть как в ручном, так и автоматическом режимах.

Видео:Фильры с ИЗФ и электромагнитные клапаны ВН со встроенным сетчатым фильтром СП «ТермоБрест».Скачать

Дополнительные функции и устройства

Арматура серии ВН, ВФ может оснащаться датчиком положения затвора, который служит для передачи информации на пульт управления или автоматику о текущем состоянии затвора (открыт или закрыт).

Кроме того, клапаны могут быть изготовлены в исполнении с ручным взводом электрического или механического типа. Ручной взвод обеспечивает гарантированную защиту устройства от его самопроизвольного открытия в аварийных случаях.

Исполнение корпуса:

Изделия в классическом (линейном) исполнении применяются на прямых участках трубопровода, изделия в угловом исполнении корпуса применяются на объектах с ограниченным пространством и позволяют сократить количество сварных швов и соединений при устройстве угловых участков трубопровода.

Изделия в фланцевом исполнении корпуса изготавливаются с фланцами PN 6 (по умолчанию) или PN 16 (под заказ).

Кроме того, арматура номинальным диаметром 15÷50 мм может изготавливаться в моноблочном (едином) исполнении, когда в одном корпусе размещены два и более различных устройства. Такое исполнение обеспечивает максимальный функционал при минимальных габаритах изделия.

Исполнение клапана:

Изделия в общепромышленном исполнении применяются на всех объектах газового хозяйства, где нет специальных требований по обеспечению взрывобезопасности электрооборудования;

Арматура во взрывозащищенном исполнении применяются на объектах и в помещениях, в которых имеются или могут образоваться взрывоопасные смеси в объеме, требующем специальных мер защиты при конструировании, изготовлении и эксплуатации электроустановок. В этих зонах для обеспечения безопасности должно применяться электрооборудование во взрывозащищенном исполнении. Взрывозащищенное электрооборудование — электрооборудование, в котором предусмотрены конструктивные меры по устранению воспламенения окружающей его взрывоопасной среды вследствие эксплуатации этого электрооборудования.

Для подбора необходимого оборудования Вы можете перейти в соответствующий раздел на нашем сайте либо обратиться за помощью к специалистам «ТЕРМОБРЕСТ» посредством электронной почты info@termobrest.ru или по телефонам:

+375 (162) 53-64-13 (линия технических консультаций);

+375 (162) 53-64-76 (организация сбыта продукции и логистика).

Каталог продукции

Структура обозначения ВН/ВФ

СТРУКТУРА ОБОЗНАЧЕНИЯ

1. В — обозначение серии;
2. Исходное состояние:
   Н — нормально закрытый
   Ф — нормально открытый
3. Присоединительный размер, дюймы
4. Исполнение клапана:
   Н — двухпозиционный
   С — для жидких сред
   М — с электроприводом регулятора потока газа
   Т — с медленным открытием
   Р — двухпозиционный с ручным взводом электрического типа
   Рм — двухпозиционный с ручным взводом механического типа
5. Номинал рабочего давления:
   0,2 — 0,2 бар
   0,5 — 0,5 бар
   1 — 1 бар
   2 — 2 бар
   3 — 3 бар
   4 — 4 бар
   6 — 6 бар
6. Дополнительные устройства или исполнение корпуса клапана:
   К — наличие регулятора потока, ручного
   П — наличие датчика положения, (открыт-закрыт) клапана;
   Е — взрывозащищенное исполнение клапана;
   У — угловое исполнение корпуса клапана;

• По типу присоединения к трубопроводу клапаны изготавливаются:
  муфтовые — от DN 15 до DN 50;
  фланцевые — от DN 15 до DN 300.

• По умолчанию клапаны изготавливаются с присоединительными фланцами PN6.
  Клапаны номинальными диаметрами DN 32. 200 могут быть изготовлены с присоединительными фланцами PN16.

• Температура рабочей среды: –60. +70 °C.
  По специальному заказу возможно исполнение с температурой рабочей среды –45. +120 °C.
  Для клапанов с датчиками положения по специальному заказу возможно исполнение с температурой рабочей среды –45. +90 °C (верхний предел ограничен допустимым пределом эксплуатации датчика положения).

• Клапаны выпускаются в энергосберегающем исполнении. В состав клапанов входит управляющая плата, обеспечивающая снижение потребляемой мощности до 50% от первоначальной через 10 с. после включения.

Предназначение

Клапаны электромагнитные двухпозиционные предназначены для использования в системах дистанционного управления потоками различных газовых сред, в том числе углеводородных газов, газовых фаз сжиженных газов, сжатого воздуха и других неагрессивных газов, а также жидких неагрессивных сред, вязкостью до 40 сСт в качестве запорно-регулирующего органа и органа безопасности при продолжительном режиме работы.

🎬 Видео

НОВИНКА ПРОИЗВОДСТВА 2018: двойные электромагнитные клапаны в моноблочном корпусе (мультиблоки)Скачать

Клапаны электромагнитные газовые. Часть 6.1. Клапаны с ручным взводомСкачать

Арматурный завод ТЕРМОБРЕСТ: Клапаны электромагнитные газовые Часть 5. Клапаны с медленным открытиемСкачать

"ТермоБрест". Электромагнитные клапаны. Часть VII. Арматуростроение стран СНГСкачать

Принцип действия Электромагнитного клапана ВН2НСкачать

Клапан электромагнитный прямого действия нормально закрытый и нормально открытыйСкачать

Обзор электромагнитных клапанов для старт стопаСкачать

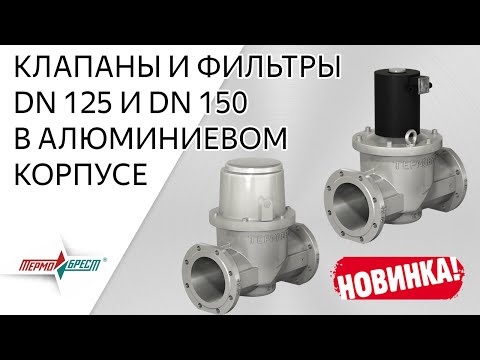

НОВИНКА ПРОИЗВОДСТВА 2019: клапаны и фильтры DN 125 и DN 150 в алюминиевом корпусеСкачать
