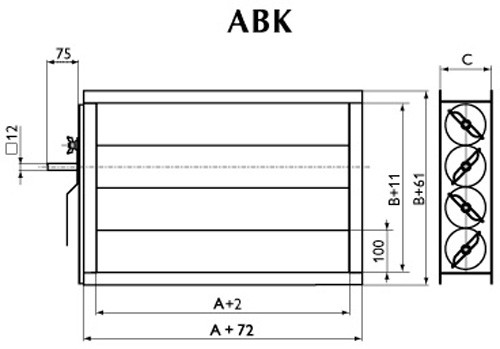

Алюминиевые воздушные клапаны прямоугольного сечения АВК предназначены для регулирования расхода воздуха и перекрывания воздуховодов.
Клапан состоит из прямоугольного корпуса и установленных в нем жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Жалюзи снабжены резиновыми уплотнителями.
Клапаны АВК поставляются с универсальной площадкой для установки электрического или ручного привода. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.
Видео:ТОП 8 лучших приточных клапанов в стенуСкачать
Воздушный клапан для прямоугольных каналов АВК 400×200
Видео:Клапан АВК-Р 200х300 с ручным приводомСкачать
Изображения товаров
Алюминиевый воздушный клапан АВК 400*200 предназначен для регулирования и перекрытия воздуховодов.
Клапан ARCTOS ABK 400×200 состоит из прямоугольного корпуса и установленных в него жалюзи, которые приводятся в движение системой зубчатых колес.
Жалюзи и корпус клапана Арктос АВК 400*200 снабжены резиновыми уплотнителями.
Монтаж клапана в воздуховоде производится с помощью болтовых соединений.
Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.
При монтаже клапанов с электроприводом –допускается только горизонтальное расположение жалюзи.
Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом.
Принадлежности для клапана (приобретаются отдельно)
Технические характеристики клапана АВК 400*200К8:
Материал: корпус, жалюзи – алюминий, зубчатые колеса- пластик.
Уплотнитель заслонок: резиновый. Без подогрева.
Строительная длина: 125 мм
По запросу возможно изготовление клапанов нестандартных размеров.
Минимальный размер клапанов 100*100мм.
Максимальный размер 2200*2200мм.
Для АВК -50мм не зависимо от стороны
Для АВК-Т: по стороне А-шаг 50мм, по стороне В – 100мм
Возможно изготовление клапанов с улучшенными акустическими характеристиками Арктос АВК-Т. (уровень шума на 15-20дБ(А) ниже чем у АВК)
Читайте также: Клапан обратный отсекающий что это
Видео:Алюминиевый Воздушный клапан АВК (КВА) с электроприводомСкачать
Таблицы подбора электропривода воздушного клапана АВК, КВК и других
Прямоугольные воздушные клапаны АВК и АВК-Т (модификация с улучшенными шумовыми характеристиками) применяются в системах вентиляции и кондиционирования воздуха для перекрывания воздуховодов или регулирования воздушных потоков. Корпус и заслонка (состоящая из жалюзи) дроссель-клапана выполнены из алюминия.
Ручной АВК оснащается ручным приводом для любого размера. А вот с АВК с электроприводом уже не всё так просто. Выбор электропривода зависит от габаритных размеров прямоугольного клапана и желаемого варианта управления:
- Двухпозиционное управление — приводы с возвратной пружиной.
- 2/3-хпозиционное регулирование — приводы без возвратной пружины.
- Аналоговое (плавное) управление.
Определившись с типом управления нужно подобрать крутящий момент электропривода исходя из габаритов воздушной заслонки. Более подробную информацию об вариантах управления и схемами подключения можно узнать в статье: Выбор электропривода для воздушного клапана.
Вал — выступающая из корпуса часть, металлический стержень, на который закрепляется воздушный электропривод для поворота влево или право.
| Таблица крутящего момента в зависимости от размера клапана АВК | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Модель | Момент вращения | Пример электропривода | Управление | |||||||||||
| АВК (- Т) 200х100К8 | 2 Нм | Dastech DA-02N24 | 2/3 позиционное | |||||||||||
| АВК (- Т) 200х200К8 | 2 Нм | Dastech DA-02N220 | 2/3 позиционное | |||||||||||
| АВК 300х150К8 | 2 Нм | Dastech DA-02N24A | 2/3 позиционное | |||||||||||
| АВК (- Т) 300х200К8 | 2 Нм | Dastech DA-02N220A | 2/3 позиционное | |||||||||||
| АВК (- Т) 400х200К8 | 2 Нм | Dastech DA-02N24-SR | Плавное (0…10В) | |||||||||||
| АВК (- Т) 400х300К8 | 2 Нм | Dastech DA-02N220-SR | Плавное (0…10В) | |||||||||||
| АВК 400х400К8 | 2 Нм | Dastech DA-02N24A-SR | Плавное (0…10В) | |||||||||||
| АВК 450х450К8 | 2 Нм | Dastech DA-02N220A-SR | Плавное (0…10В) | |||||||||||
| АВК (- Т) 500х200К8 | 2 Нм | Dastech DA-02N24 | 2/3 позиционное | |||||||||||
| АВК 500х250К8 | 2 Нм | Dastech DA-02N220 | 2/3 позиционное | |||||||||||
| АВК (- Т) 500х300К8 | 2 Нм | Dastech DA-02N24A | 2/3 позиционное | |||||||||||
| АВК 500х500К8 | 2 Нм | Dastech DA-02N220A | 2/3 позиционное | |||||||||||
| АВК (- Т) 600х200К8 | 3 Нм | Dastech DA-04N24 | 2/3 позиционное | |||||||||||
| АВК (- Т) 600х300К8 | 3 Нм | Dastech DA-04N220 | 2/3 позиционное | |||||||||||
| АВК 600х350К8 | 3 Нм | Dastech DA-04N24A | 2/3 позиционное | |||||||||||
| АВК 600х600К8 | 3 Нм | Dastech DA-04N220A | 2/3 позиционное | |||||||||||
| АВК (- Т) 700х400К8 | 3 Нм | Dastech DA-04N24-SR | Плавное (0…10В) | |||||||||||
| АВК 700х700К8 | 3 Нм | Dastech DA-04N220-SR | Плавное (0…10В) | |||||||||||
| АВК 750х750 | 4 Нм | Dastech DA-04N24A-SR | Плавное (0…10В) | |||||||||||
| АВК 800х400К8 | 3 Нм | Dastech DA-04N220A-SR | Плавное (0…10В) | |||||||||||
| АВК (- Т) 800х500К8 | 3 Нм | Dastech DA-04N24 | 2/3 позиционное | |||||||||||
| АВК 850х850 | 4 Нм | Dastech DA-04N220 | 2/3 позиционное | |||||||||||
| АВК 1000х300К8 | 3 Нм | Dastech DA-04N24A | 2/3 позиционное | |||||||||||
| АВК (- Т) 1000х500К8 | 4 Нм | Dastech DA-04N220A | 2/3 позиционное | |||||||||||
| АВК 1000х600 | 4 Нм | Dastech AR-05N220 | 2-х позиционное | |||||||||||
| АВК 1200х600 | 5 Нм | Dastech AR-05N220S | 2-х позиционное | |||||||||||
| АВК 1400х800 | 7 Нм | Dastech DA-08N220 | 2/3 позиционное | |||||||||||
| Примечание. Приведённая марка и модель сервопривода представлена в качестве примера. Конкретная модель и вариант управления выбирается в зависимости от требований проекта или других пожеланий заказчика. | ||||||||||||||
Читайте также: Подкапотка приоры 16 клапанов
Для воздушных клапанов АВК подойдут электроприводы с возвратной пружиной и без возвратной пружины. Для того, чтобы было легче разобраться в модельном ряду разных производителей, ниже расположена таблица.
Как пользоваться таблицей:
Допустим Вам нужен АВК К8 300х200 мм, для такого размера подойдёт электропривод на 2Нм (см. таблицу выше). Необходим привод без пружинного возврата компании Belimo, значит подойдёт привод Belimo серии CM(24/230). Если нужен привод с пружинным возвратом компании Dastech для размера 800х700, подойдёт вариант не менее 4Нм — Dastech AR-05N(24/220). А далее, зная серию, остаётся определиться с конкретной моделью, какое напряжение, нужны ли вспомогательные переключатели и т.д.
| Таблица выбора производителя и серии | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Серии электроприводов, подходящие для АВК 200х100 — АВК 500х500 (2Нм) | ||||||||||||||
| Dastech | Belimo | Lufberg | Nanotek | |||||||||||
| без пружины | с пружиной | без пружины | с пружиной | без пружины | с пружиной | без пружины | с пружиной | |||||||
| DA-02N | AR-05N | CM24/CM230 | TF24/TF230 | DA02N | DA05S | LM 24/230 B | LF 24/230 B 3 | |||||||
| Серии электроприводов, подходящие для АВК 600х200 — АВК 700х700 (3Нм) | ||||||||||||||
| DA-04N | AR-05N | LM24/LM230 | LF24/LF230 | DA04N | DA05S | LM 24/230 B | LF 24/230 B 3 | |||||||
| Серии электроприводов, подходящие для АВК 750х750 — АВК 1000х600 (4Нм) | ||||||||||||||
| DA-04N | AR-05N | LM24/LM230 | LF24/LF230 | DA04N | DA05S | LM 24/230 B | LF 24/230 B | |||||||
| Серии электроприводов, подходящие для АВК 1200×600 (5Нм) | ||||||||||||||
| DA-08N | AR-05N | LM24/LM230 | NF24/NF230 | DA08N | DA05S | NM 24/230 B | LF 24/230 B | |||||||
| Серии электроприводов, подходящие для АВК 1400×800 (7Нм) | ||||||||||||||
| DA-08N | AR-10N | NM24/NM230 | NF24/NF230 | DA08N | DA10S | NM 24/230 B | NF 24/230 B | |||||||
Круглый воздушный клапан КВК применяется в системах вентиляции и воздушного отопления для регулирования расхода воздуха и частичного или полного перекрытия каналов круглого сечения. Корпус и заслонка выполнены из оцинкованной стали. Соединение с круглыми воздуховодами — ниппельное, т.е. без болтов, КВК вставляется непосредственно в воздуховод. Для плотного соединения могут использоваться резиновые уплотнители по краям корпуса.
Читайте также: Индикаторная рейка для настройки клапанов
Как и в случае с АВК, ручной КВК с ручным приводом имеет стандартную рукоятку под все размеры, а вот КВК с электроприводом может иметь разные варианты управления и крутящий момент привода, напрямую зависящий от размера заслонки.
Видео:Клапан постоянного расхода воздуха CAV-NP. Настройка, работа регулятора расходаСкачать
Воздушный клапан (заслонка) АВК (400х200) К8
Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов.Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Аксессуары Ручной привод, подставка под электропривод, электропривод.
Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов.Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Аксессуары Ручной привод, подставка под электропривод, электропривод.
- Название воздушного клапана : Воздушный клапан (заслонка)
- Сторона B: 200
- Аббревиатура клапана: АВК
- Сторона А: 400
- Комментарий: К8
- Код: 00-00043324
