Воздушный клапан авк 600х350

Видео:Клапан постоянного расхода воздуха CAV-NP. Настройка, работа регулятора расходаСкачать

Воздушный клапан для прямоугольных каналов АВК 600×350

Видео:Где и зачем нужно устанавливать воздушный клапан в системах вентиляцииСкачать

Изображения товаров

Алюминиевый воздушный клапан АВК 600*350 предназначен для регулирования и перекрытия воздуховодов.

Клапан ARCTOS ABK 600×350 состоит из прямоугольного корпуса и установленных в него жалюзи, которые приводятся в движение системой зубчатых колес.

Жалюзи и корпус клапана Арктос АВК 600*350 снабжены резиновыми уплотнителями.

Монтаж клапана в воздуховоде производится с помощью болтовых соединений.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

При монтаже клапанов с электроприводом –допускается только горизонтальное расположение жалюзи.

Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом.

Принадлежности для клапана (приобретаются отдельно)

Технические характеристики клапана АВК 600*350К8:

Материал: корпус, жалюзи – алюминий, зубчатые колеса- пластик.

Уплотнитель заслонок: резиновый. Без подогрева.

Строительная длина: 125 мм

По запросу возможно изготовление клапанов нестандартных размеров.

Минимальный размер клапанов 100*100мм.

Максимальный размер 2200*2200мм.

Для АВК -50мм не зависимо от стороны

Для АВК-Т: по стороне А-шаг 50мм, по стороне В – 100мм

Возможно изготовление клапанов с улучшенными акустическими характеристиками Арктос АВК-Т. (уровень шума на 15-20дБ(А) ниже чем у АВК)

Видео:Воздушный клапан. Ремонт надувных лодок.Скачать

Воздушный клапан АВК 600×350 К8

Розничная цена: 6531 . 00 руб./шт.

На сайте представлена «Розничная цена»
Индивидуально при запросе – предоставим лучшую скидку!

Каждому покупателю – предоставляем дополнительную скидку*

Большинство городов России – доставка Бесплатная*

Прямые отгрузки – без третьих лиц*

Гарантируем целостность упаковки и товарный вид*

Нашли дешевле? Снизим цену!

Алюминиевые воздушные клапаны прямоугольного сечения АВК предназначены для регулирования расхода воздуха и перекрывания воздуховодов.

Клапан состоит из прямоугольного корпуса и установленных в нем жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Жалюзи снабжены резиновыми уплотнителями.

Клапаны АВК поставляются с универсальной площадкой для установки электрического или ручного привода. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от их пространственной ориентации.

Видео:ЭЛЕКТРОКЛАПАН 12в 24в 220в СУПЕР КОНСТРУКЦИЯСкачать

Воздушный клапан ПВК (АВК) 600х350

Воздушный клапан ПВК (АВК) 600х350 применяется для перекрытия вентиляционного канала и регулировке расхода воздуха.

• Алюминиевый корпус
• Изготовление любого размера
• Срок службы 10лет

Видео:Как устроен воздушный клапан в лодке | взрыв-клапан | WINDKINGСкачать

Описание

Воздушный клапан ПВК (АВК) 600х350 предназначен для перекрывания потока или регулирования расхода приточного, рециркуляционного или вытяжного воздуха. Эксплуатировать возможно в диапазоне рабочих температур от -40 до +80.

Видео:С этим сталкивается почти каждый сварщик! Как почистить клапан газа своими руками.Скачать

Воздушный клапан ПВК (АВК) 600х350 с ручным приводом

Алюминиевый воздушный клапан изготавливается из алюминиевого профиля и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Плотность закрытия заслонок достигается применением резиновых уплотнителей, находящихся в пазах корпуса и жалюзи. При ручном регулировании, предусмотрена возможность фиксации заслонки в необходимом положении.

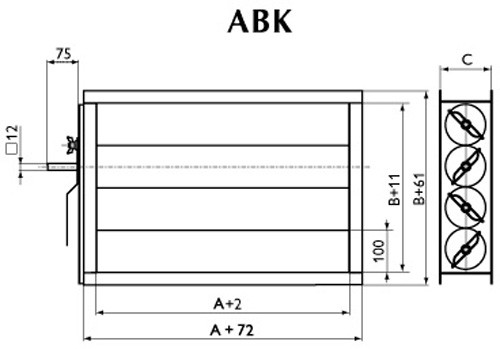

Габаритные размеры воздушного клапана ПВК (АВК) 600х350

Воздушные клапаны прямоугольного сечения имеют любые размеры по ширине (размер А –размер параллельно осям вращения жалюзи) и любой размерный ряд по высоте (размер В – перпендикулярно осям вращения лопаток) внутреннего сечения корпуса. Габаритный размер высоты внутреннего сечения клапана отличается от его типоразмера В на 61мм и равен (В+61). Минимальный типоразмер В=100. Дальнейшие размеры идут с любым шагом. Габаритный размер ширины клапана отличается от размера живого сечения на 70мм и равен А+70. Жалюзи не выходят за пределы корпуса клапана.

Монтаж прямоугольного воздушного клапана ПВК (АВК) 600х350

Клапан воздушный прямоугольный выполнен по единой конструктивной схеме и собираются из унифицированных элементов, могут монтироваться и эксплуатироваться в любом пространственном положении. Максимально допустимый перепад давления на закрытом клапане не должен превышать 1500 Па. В системе вентиляции, где нет возможности регулировать положение заслонки в ручную, устанавливают воздушный клапан с электроприводом возвратной пружиной или реверсивным без возвратной пружины.
Прямоугольный канальный вентилятор ВКП 600х350 полностью совмести с данной моделью клапана. Сечения клапанов соответствуют поперечным сечениям прямоугольных воздуховодов.

Читайте также: Регулировка клапанов экскаватора хитачи

Воздушный клапан ПВК (АВК) 600х350 купить

Купить воздушный клапан ПВК (АВК) 600х350 можно по доступным ценам в компании «Венттопстрой». Бесплатная доставка воздушные клапаны до терминала транспортной компании в Москве для отправки груза по РФ. Самовывоз возможен со склада в Москве. Гарантия на оборудование поставляемое нашей организацией от 12 до 48 месяцев. Подобрать необходимое вам вентиляционное оборудование, которое будет отвечать всем заданным параметрам возможно по телефону ☎ 8 (495) 150-46-90 .

Видео:Блог "Профессор автоматики" 400АССкачать

Воздушный клапан (заслонка) АВК (600х350) (под привод)

Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов.Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Аксессуары Ручной привод, подставка под электропривод, электропривод.

Алюминиевые воздушные клапаны прямоугольного сечения предназначены для регулирования расхода воздуха и перекрывания воздуховодов.Клапан состоит из прямоугольного корпуса и установленных в него жалюзи, которые через систему зубчатых колес поворачиваются на требуемый угол. Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом. Жалюзи и корпус снабжены резиновыми уплотнителями. Монтаж клапана в воздуховоде производится с помощью болтовых соединений. Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки. Аксессуары Ручной привод, подставка под электропривод, электропривод.

• Название воздушного клапана : Воздушный клапан (заслонка)
• Сторона B: 350
• Аббревиатура клапана: АВК
• Сторона А: 600
• Комментарий: (под привод)
• Код: 00-00043888

Время доставки согласовывается с менеджером Службы доставки, который свяжется с Вами сразу после того, как Вы разместите заказ.

Доставка выполняется по рабочим дням. Товары, заказанные в субботу и воскресенье, доставляются в понедельник. Время осуществления доставки зависит от времени размещения заказа и наличия товара на складе.

Варианты и стоимость доставки:

Вы можете рассчитать стоимость доставки транспортной компанией:

Видео:Воздушные клапаны в системах вентиляции и кондиционирования воздухаСкачать

Воздушные клапаны КВК, АВК, УВК, КВУ, КВА

Клапан АВК предназначен для регулирования расхода воздуха и перекрывания прямоугольных воздуховодов в системах вентиляции и кондиционирования воздуха в зданиях различного назначения.

Материал корпуса и лопастей вентиляционных АВК изготовлены из алюминиевого профиля, валы лопастей установлены на втулках из пластмассы. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Управление клапаном АВК осуществляется при помощи ручного или электрического привода. При использовании ручного привода, регулирование угла наклона жалюзи в нужное положение осуществляется с помощью рукоятки.

Для автоматического управления используют электропривод воздушных клапанов. Подбор электропривода для воздушного клапана АВК происходит по площади сечения клапана, чем больше сечение тем мощнее привод. К примеру на АВК 600X350 можно установить электропривод на 5Нм (подойдёт Dastech AR-05N220S), а на АВК 1000X500 уже нужно усилие в 10Нм. На клапаны можно установить сервопривод с 2-хпозиционным (открыто-закрыто) или плавным (0…10В) управлением, а так же с аварийным срабатыванием «с возвратной пружиной» для аварийного перекрытия канала.

На выбор заказчика, вентиляционные клапаны могут поставляться без электропривода (с площадкой под привод), или же ручным или электромеханическим приводом с необходимым крутящим моментом. Клапан АВК с электроприводом необходимого размера можно купить в Панорамавент по доступным ценам.

Клапан воздушный КВК применяется для перекрывания воздушных каналов, а так же регулирования расхода воздуха.

Читайте также: Зазоры клапанов хонда элемент

Корпус и заслонка клапанов КВК из стального оцинкованного листа. Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы.

Существует два варианта круглого КВК:

Управление воздушными клапанами КВК осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении. При необходимости автоматизации, на клапан устанавливается электропривод на специальную подставку под него. Двухпозиционный привод (с питанием на 24В или 220В) открывает и закрывает заслонку клапана, а сервопривод с плавным управлением позволяет регулировать поток воздуха в вентиляционных каналах.

Купить ручной клапан КВК или клапан КВК с электроприводом можно в компании Панорамавент. Условное обозначение КВК — КВК-100М, КВК-100Р, где цифра 100 — диаметр круглого воздуховода, а М или Р тип клапана КВК. Возможные варианты: КВК-100, КВК-125, КВК-160, КВК-200, КВК-250, КВК-315, КВК-355, КВК-400, КВК-500, КВК-630.

Утепленный воздушный клапан КВУ применяют для регулирования и отключения потока воздуха, поступающего в систему вентиляции и кондиционирования воздуха с рабочим давлением не более 1500 Па (150 кгс/м2).

Клапан воздухозаборный КВУ состоит из прямоугольного корпуса с присоединительными фланцами, выполненного из оцинкованной стали и установленных в нем двустенных лопаток поворотного типа, системы рычагов и тяг, привода (электрического или ручного). Открытие клапана может осуществляться: дистанционно с помощью электропривода или вручную.

Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время.

Клапаны КВУ могут использоваться для режимов «открыто — закрыто» или плавного регулирования количества воздуха. Для каждого варианта управления используется соответствующий привод: для двухпозиционного управления (открыто/закрыто) устанавливают привод воздушной заслонки с возвратной пружиной (пример Dastech AR-05N220), а для плавного регулирования поступающего воздуха применяют приводы с пропорциональным управлением (пример Lufberg DA04N24P).

Варианты исполнения утеплённого клапана КВУ:

Условное обозначение клапана при заказе:
КВУ -М(У) -2B -АхВ -NF230 -П(Л) -К, где
КВУ — клапан воздушный утепленный
М – морозостойкий, У – упрощенный, без буквы – стандартный
2В — наличие 2-х ведущих валов
АхВ — внутреннее сечение (типоразмер), пример: 1000х1000
NF230 — привод Belimo NF230 на 220В
П(Л) — сторона установки привода
К — наличие клемной колодки

Купить клапан КВУ необходимого исполнения и типоразмера по хорошей цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Читайте также: Обратный клапан не замерзающий

Воздушные унифицированные клапаны УВК предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха (или газовых смесей) в системах вентиляции и кондиционирования с рабочим давлением не более 1500 Па (150 кгс/м²). Клапан воздушный УВК предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150. Рабочая температура воздуха от –40 °С до 70 °С.

Клапан алюминиевый УВК изготавливается из алюминиевого профиля с шестеренчатым приводом и резиновым уплотнением, имеет высокую коррозионную стойкость. Так же возможно изготовление корпуса из оцинкованной стали, в котором размещаются поворотные лопатки из анодированного алюминия (наподобие жалюзи). Шестеренки «спрятаны» в алюминиевый профиль, что исключает попадание на них влаги, обмерзание и выход из строя клапана. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Варианты управления УВК. Клапан, установленный в системе вентиляции, осуществляет регулирование количества подаваемого воздуха путем поворота лопаток в требуемое положение с помощью электропривода на 24В и 220В или ручного привода.

Клапан УВК с электроприводом может использоваться для режимов «открыто-закрыто» или «плавное регулирование»:

Условное обозначение клапана при заказе:
УВК -AxB -NF230 -Л(П), где
УВК — Унифицированный Воздушный Клапан
АхВ — внутреннее сечение (типоразмер), пример: 800х800
NF230 — привод Belimo NF230 на 230В
Л(П) — сторона установки привода (левое, правое)

Купить клапан УВК нужного типоразмера по низкой цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Клапан воздушный алюминиевый КВА прямоугольного сечения является воздухорегулирующим и отсечным, предназначен для регулирования расхода или перекрытия приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования. Данный клапан способен обеспечить герметичность объема воздуха внутри вентиляционных сетей. Клапан КВА так же может применяться в системах воздушного отопления низкого давления в жилых, общественных и промышленных зданиях.

Клапан КВА имеет корпус прямоугольного сечения, который выполнен из алюминиевого профиля, соединение фланцевое. Створчатые лопатки так же выполнены из алюминия. В подшипниках скольжения на шестернях установлены створчатые лопатки.

Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему открытых шестерен (полиамид) поворачиваются на требуемый угол, с помощью ручного привода или электропривода, закреплённого на корпусе клапана. Раскрытие створчатых лопаток «симметричное», что позволяет более точную регулировку приточно-вытяжного воздуха. Плотность закрытия клапана достигается применением резиновых (силиконовых) уплотнителей, находящихся в пазах корпуса и створчатых лопатках. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется шестернями (полиамид).

Клапаны КВА изготавливают следующих типов:

Возможные варианты исполнения КВА:
• общепромышленное;
• коррозионностойкое.

Управление створками клапана:
• с помощью электроприводов (реверсивный «открыто / закрыто», привод с пружинным возвратом, плавного регулирования, напряжение питания 220В или 24В);
• с помощью ручного привода;
• так же возможен вариант без привода (с осью Ø12 под электропривод).

Условное обозначение клапана при заказе:
Клапан КВА–1000х1000–1*ф800(под фл.соед.)–NF230A-К, где
КВА — Клапан воздушный алюминиевый,
1000х1000 — внутренние размеры сечения клапана: ширина 1000 мм, высота 1000 мм,
1*ф800(под фл.соед.) — с одним переходом диаметром ф800 под фланцевое соединение,
NF230A — с электроприводом Belimo NF230А,
К — с клеммной коробкой.
