Воздушный клапан для прямоугольных каналов АВК 700×400

Видео:Воздушные клапаны в системах вентиляции и кондиционирования воздухаСкачать

Изображения товаров

Алюминиевый воздушный клапан АВК 700*400 предназначен для регулирования и перекрытия воздуховодов.

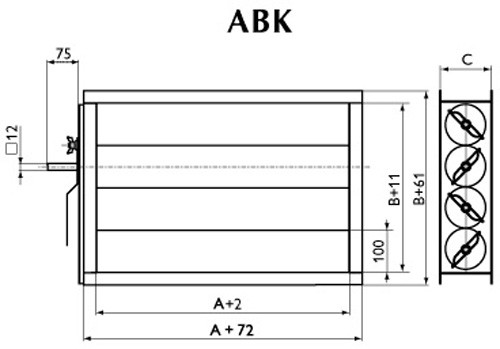

Клапан ARCTOS ABK 700×400 состоит из прямоугольного корпуса и установленных в него жалюзи, которые приводятся в движение системой зубчатых колес.

Жалюзи и корпус клапана Арктос АВК 700*400 снабжены резиновыми уплотнителями.

Монтаж клапана в воздуховоде производится с помощью болтовых соединений.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

При монтаже клапанов с электроприводом –допускается только горизонтальное расположение жалюзи.

Крепление ручного или электрического привода к корпусу клапана осуществляется с помощью специальной площадки, поставляемой вместе с приводом.

Принадлежности для клапана (приобретаются отдельно)

Технические характеристики клапана АВК 700*400К8:

Материал: корпус, жалюзи – алюминий, зубчатые колеса- пластик.

Уплотнитель заслонок: резиновый. Без подогрева.

Строительная длина: 125 мм

По запросу возможно изготовление клапанов нестандартных размеров.

Минимальный размер клапанов 100*100мм.

Максимальный размер 2200*2200мм.

Для АВК -50мм не зависимо от стороны

Для АВК-Т: по стороне А-шаг 50мм, по стороне В – 100мм

Возможно изготовление клапанов с улучшенными акустическими характеристиками Арктос АВК-Т. (уровень шума на 15-20дБ(А) ниже чем у АВК)

Видео:Алюминиевый Воздушный клапан АВК (КВА) с электроприводомСкачать

Воздушный клапан АВК 700×400

Компания Lufter предлагает купить воздушные обратные клапаны АВК 700×400 по низким ценам со склада в Екатеринбурге . Мы производим все типы вентиляционных клапанов АВК 700×400. По вашему желанию заслонка оснащается электроприводом Belimo или бюджетным аналогом. Доставка осуществляется в любую точку России транспортной компанией по вашему выбору. Доставка до терминала транспортной компании за наш счет.

Отправить заявку Вы можете нам по электронной почте info@lufter-ekb.ru или позвонив по телефону 8 (343) 3 45-13-01 .

Компания Люфтер предлагает купить воздушные клапаны АВК 700×400 любого размера. Вентиляционная заслонка АВК 700×400 изготавливается из алюминиевого профиля и предназначена для регулирования или полного перекрытия воздушного потока. Управление клапаном происходит с помощью специальной ручке либо электроприводом.

Характеристики воздушного клапана АВК 700×400

Управление — ручное или электропривод Belimo (или бюджетный аналог)

Видео:Клапан постоянного расхода воздуха CAV-NP. Настройка, работа регулятора расходаСкачать

Таблицы подбора электропривода воздушного клапана АВК, КВК и других

Прямоугольные воздушные клапаны АВК и АВК-Т (модификация с улучшенными шумовыми характеристиками) применяются в системах вентиляции и кондиционирования воздуха для перекрывания воздуховодов или регулирования воздушных потоков. Корпус и заслонка (состоящая из жалюзи) дроссель-клапана выполнены из алюминия.

Ручной АВК оснащается ручным приводом для любого размера. А вот с АВК с электроприводом уже не всё так просто. Выбор электропривода зависит от габаритных размеров прямоугольного клапана и желаемого варианта управления:

• Двухпозиционное управление — приводы с возвратной пружиной.
• 2/3-хпозиционное регулирование — приводы без возвратной пружины.
• Аналоговое (плавное) управление.

Определившись с типом управления нужно подобрать крутящий момент электропривода исходя из габаритов воздушной заслонки. Более подробную информацию об вариантах управления и схемами подключения можно узнать в статье: Выбор электропривода для воздушного клапана.

Вал — выступающая из корпуса часть, металлический стержень, на который закрепляется воздушный электропривод для поворота влево или право.

Читайте также: Провод вентилятора ваз 2112 16 клапанов

Для воздушных клапанов АВК подойдут электроприводы с возвратной пружиной и без возвратной пружины. Для того, чтобы было легче разобраться в модельном ряду разных производителей, ниже расположена таблица.

Как пользоваться таблицей:
Допустим Вам нужен АВК К8 300х200 мм, для такого размера подойдёт электропривод на 2Нм (см. таблицу выше). Необходим привод без пружинного возврата компании Belimo, значит подойдёт привод Belimo серии CM(24/230). Если нужен привод с пружинным возвратом компании Dastech для размера 800х700, подойдёт вариант не менее 4Нм — Dastech AR-05N(24/220). А далее, зная серию, остаётся определиться с конкретной моделью, какое напряжение, нужны ли вспомогательные переключатели и т.д.

Круглый воздушный клапан КВК применяется в системах вентиляции и воздушного отопления для регулирования расхода воздуха и частичного или полного перекрытия каналов круглого сечения. Корпус и заслонка выполнены из оцинкованной стали. Соединение с круглыми воздуховодами — ниппельное, т.е. без болтов, КВК вставляется непосредственно в воздуховод. Для плотного соединения могут использоваться резиновые уплотнители по краям корпуса.

Как и в случае с АВК, ручной КВК с ручным приводом имеет стандартную рукоятку под все размеры, а вот КВК с электроприводом может иметь разные варианты управления и крутящий момент привода, напрямую зависящий от размера заслонки.

Видео:Обзор клапана переменного расхода воздуха VAV тип РРДР VEOX для систем вентиляцииСкачать

Воздушные клапаны КВК, АВК, УВК, КВУ, КВА

Клапан АВК предназначен для регулирования расхода воздуха и перекрывания прямоугольных воздуховодов в системах вентиляции и кондиционирования воздуха в зданиях различного назначения.

Материал корпуса и лопастей вентиляционных АВК изготовлены из алюминиевого профиля, валы лопастей установлены на втулках из пластмассы. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Управление клапаном АВК осуществляется при помощи ручного или электрического привода. При использовании ручного привода, регулирование угла наклона жалюзи в нужное положение осуществляется с помощью рукоятки.

Для автоматического управления используют электропривод воздушных клапанов. Подбор электропривода для воздушного клапана АВК происходит по площади сечения клапана, чем больше сечение тем мощнее привод. К примеру на АВК 600X350 можно установить электропривод на 5Нм (подойдёт Dastech AR-05N220S), а на АВК 1000X500 уже нужно усилие в 10Нм. На клапаны можно установить сервопривод с 2-хпозиционным (открыто-закрыто) или плавным (0…10В) управлением, а так же с аварийным срабатыванием «с возвратной пружиной» для аварийного перекрытия канала.

На выбор заказчика, вентиляционные клапаны могут поставляться без электропривода (с площадкой под привод), или же ручным или электромеханическим приводом с необходимым крутящим моментом. Клапан АВК с электроприводом необходимого размера можно купить в Панорамавент по доступным ценам.

Читайте также: Приора как замкнуть стартер напрямую 16 клапанов

Клапан воздушный КВК применяется для перекрывания воздушных каналов, а так же регулирования расхода воздуха.

Корпус и заслонка клапанов КВК из стального оцинкованного листа. Корпус клапана снабжён резиновыми уплотнениями для подсоединения воздуховодов или других элементов вентиляционной системы.

Существует два варианта круглого КВК:

Управление воздушными клапанами КВК осуществляется вручную с помощью рукоятки, позволяющей фиксировать заслонку в нужном положении. При необходимости автоматизации, на клапан устанавливается электропривод на специальную подставку под него. Двухпозиционный привод (с питанием на 24В или 220В) открывает и закрывает заслонку клапана, а сервопривод с плавным управлением позволяет регулировать поток воздуха в вентиляционных каналах.

Купить ручной клапан КВК или клапан КВК с электроприводом можно в компании Панорамавент. Условное обозначение КВК — КВК-100М, КВК-100Р, где цифра 100 — диаметр круглого воздуховода, а М или Р тип клапана КВК. Возможные варианты: КВК-100, КВК-125, КВК-160, КВК-200, КВК-250, КВК-315, КВК-355, КВК-400, КВК-500, КВК-630.

Утепленный воздушный клапан КВУ применяют для регулирования и отключения потока воздуха, поступающего в систему вентиляции и кондиционирования воздуха с рабочим давлением не более 1500 Па (150 кгс/м2).

Клапан воздухозаборный КВУ состоит из прямоугольного корпуса с присоединительными фланцами, выполненного из оцинкованной стали и установленных в нем двустенных лопаток поворотного типа, системы рычагов и тяг, привода (электрического или ручного). Открытие клапана может осуществляться: дистанционно с помощью электропривода или вручную.

Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время.

Клапаны КВУ могут использоваться для режимов «открыто — закрыто» или плавного регулирования количества воздуха. Для каждого варианта управления используется соответствующий привод: для двухпозиционного управления (открыто/закрыто) устанавливают привод воздушной заслонки с возвратной пружиной (пример Dastech AR-05N220), а для плавного регулирования поступающего воздуха применяют приводы с пропорциональным управлением (пример Lufberg DA04N24P).

Варианты исполнения утеплённого клапана КВУ:

Условное обозначение клапана при заказе:
КВУ -М(У) -2B -АхВ -NF230 -П(Л) -К, где
КВУ — клапан воздушный утепленный
М – морозостойкий, У – упрощенный, без буквы – стандартный
2В — наличие 2-х ведущих валов
АхВ — внутреннее сечение (типоразмер), пример: 1000х1000
NF230 — привод Belimo NF230 на 220В
П(Л) — сторона установки привода
К — наличие клемной колодки

Купить клапан КВУ необходимого исполнения и типоразмера по хорошей цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Читайте также: Как притереть клапана хонда

Воздушные унифицированные клапаны УВК предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха (или газовых смесей) в системах вентиляции и кондиционирования с рабочим давлением не более 1500 Па (150 кгс/м²). Клапан воздушный УВК предназначен для эксплуатации в условиях умеренного (У) климата 1, 2, 3, 4 категорий размещения по ГОСТ 15150. Рабочая температура воздуха от –40 °С до 70 °С.

Клапан алюминиевый УВК изготавливается из алюминиевого профиля с шестеренчатым приводом и резиновым уплотнением, имеет высокую коррозионную стойкость. Так же возможно изготовление корпуса из оцинкованной стали, в котором размещаются поворотные лопатки из анодированного алюминия (наподобие жалюзи). Шестеренки «спрятаны» в алюминиевый профиль, что исключает попадание на них влаги, обмерзание и выход из строя клапана. Герметичность клапана обеспечивается резиновым или полипропиленовым уплотнителем.

Варианты управления УВК. Клапан, установленный в системе вентиляции, осуществляет регулирование количества подаваемого воздуха путем поворота лопаток в требуемое положение с помощью электропривода на 24В и 220В или ручного привода.

Клапан УВК с электроприводом может использоваться для режимов «открыто-закрыто» или «плавное регулирование»:

Условное обозначение клапана при заказе:
УВК -AxB -NF230 -Л(П), где
УВК — Унифицированный Воздушный Клапан
АхВ — внутреннее сечение (типоразмер), пример: 800х800
NF230 — привод Belimo NF230 на 230В
Л(П) — сторона установки привода (левое, правое)

Купить клапан УВК нужного типоразмера по низкой цене можно в Панорамавент позвонив по номеру +7 (495) 380-06-76 или отправив заявку на почту info@panoramavent.ru.

Клапан воздушный алюминиевый КВА прямоугольного сечения является воздухорегулирующим и отсечным, предназначен для регулирования расхода или перекрытия приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования. Данный клапан способен обеспечить герметичность объема воздуха внутри вентиляционных сетей. Клапан КВА так же может применяться в системах воздушного отопления низкого давления в жилых, общественных и промышленных зданиях.

Клапан КВА имеет корпус прямоугольного сечения, который выполнен из алюминиевого профиля, соединение фланцевое. Створчатые лопатки так же выполнены из алюминия. В подшипниках скольжения на шестернях установлены створчатые лопатки.

Регулирование или полное перекрытие воздушных потоков осуществляется за счет раскрытия створчатых лопаток, которые через систему открытых шестерен (полиамид) поворачиваются на требуемый угол, с помощью ручного привода или электропривода, закреплённого на корпусе клапана. Раскрытие створчатых лопаток «симметричное», что позволяет более точную регулировку приточно-вытяжного воздуха. Плотность закрытия клапана достигается применением резиновых (силиконовых) уплотнителей, находящихся в пазах корпуса и створчатых лопатках. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется шестернями (полиамид).

Клапаны КВА изготавливают следующих типов:

Возможные варианты исполнения КВА:
• общепромышленное;
• коррозионностойкое.

Управление створками клапана:
• с помощью электроприводов (реверсивный «открыто / закрыто», привод с пружинным возвратом, плавного регулирования, напряжение питания 220В или 24В);
• с помощью ручного привода;
• так же возможен вариант без привода (с осью Ø12 под электропривод).

Условное обозначение клапана при заказе:
Клапан КВА–1000х1000–1*ф800(под фл.соед.)–NF230A-К, где
КВА — Клапан воздушный алюминиевый,
1000х1000 — внутренние размеры сечения клапана: ширина 1000 мм, высота 1000 мм,
1*ф800(под фл.соед.) — с одним переходом диаметром ф800 под фланцевое соединение,
NF230A — с электроприводом Belimo NF230А,
К — с клеммной коробкой.
