Воздушный клапан газон некст

Видео:Модуль подготовки воздуха/осушитель Газон Некст сравнение с оригиналомСкачать

Клапан ГАЗон Next слива конденсата 22х1.5мм баллона воздушного (ОАО ГАЗ)

Видео:Ремонт блока подготовки воздуха WABCO 9325010060 C41R113511010. Ремонт осушителя на ГАЗон NEXT и др.Скачать

Артикул: VDСМ22Х1.5-SО1

Данные обновлены: 25.10.2021 в 17:09

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Видео:Модуль подготовки воздуха для ГАЗОН НЕКСТ проверяем на стенде WABCO и HOTTECKEСкачать

Клапан ГАЗон Next перепускной двухмагистральный (ОАО ГАЗ)

Видео:Воздух на ГАЗОН 10.0Скачать

Артикул: C41R11.3562010

Данные обновлены: 25.10.2021 в 23:10

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

Читайте также: Сколько весит двигатель ваз 2112 16 клапанов без коробки

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

Мы открыты к сотрудничеству, принимаем заказы на любой объем продукции.

Полное или частичное использование любых материалов или их копирование разрешено только с письменного согласия администрации сайта.

Видео:Газон Некст 2018год, ошибка 0093 сброс аварийного клапанаСкачать

Особенности конструкции Газон Next с 2014 года

Видео:Как добавить воздуха в ресиверах на ГАЗон NEXTСкачать

Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
нет тормозов Газон Next , прокачка тормозов Газон Next , схема тормозной системы Газон Next , ремонт тормозной системы Газон Next , неисправности тормозной системы Газон Next

Видео:Газон NEXT. Нюансы по тормозам.Скачать

Особенности конструкции

Автомобиль оборудован тормозной системойWABCO с пневматическим двухконтурным приводом и дисковыми тормозами на всех колесах, антиблокировочной системой тормозов (АБС) и системой сигнализации предельного износа тормозных колодок.

Роль запасной системы выполняют тормоза передней и задней осей.

Стояночная тормозная система воздействует на дисковые тормоза задних колес за счет пружинных энергоаккумуляторов и приводится в действие ручным краном, установленным в кабине.

Схема рабочей тормозной системы автомобиля:

1. сигнализатор аварийного падения давлении воздуха;
2. манометры;
3. сигнализатор актиблокировочной системы тормозов (АБС);
4. сигнализатор включения стояночного тормоза;
5. компрессор;
6. модуль подготовки воздуха;
7. ресиверы;
8. ресиверы;
9. ресиверы;
10. датчик аварийного падения давления воздуха;
11. датчик манометра;
12. кран тормозной обратного действия;
13. глушители шума;
14. кран тормозной подпедальный;
15. клапаны контрольного вывода;
16. модулятор;
17. датчик включения (СТС);
18. двухмагистральный клапан;
19. клапан быстрого оттормаживания;
20. камера тормозная:
21. камера тормозная с пружиннымэнергоаккумулятором;
22. датчикАБС;
23. датчикАБС;
24. ротор АБС;
25. ротор АБС;
26. электронный блок АБС;
27. датчики предельного износа колодок;
28. сигнализатор износа колодок
29. глушители шума;

Модуль подготовки воздуха

Модуль подготовки воздуха установлен в пневматических тормозных системах для осушения и очищения воздуха, поступающего от воздушного компрессора, для регулировки рабочего давления в тормозной системе, а также для разделения питающей магистрали на два основных и два дополнительных контура, с автоматическим отключением контура в случае его повреждения и сохранением запаса сжатого воздуха в неповрежденных контурах.

Обслуживание модуля подготовки воздуха заключается в замене сменного осушительного патрона, срок службы которого зависит только от степени загрязнения поступающего воздуха. Замену сменного патрона необходимо проводить через один год.

Осушительный патрон:

Замена патрона осушителя производится в следующем порядке:

• Очистить поверхность воздухоосушителя от грязи.
• Воздухоосушитель не должен находиться под давлением. Этого можно достичь, если наполнить систему сжатым воздухом до отключения регулятора давления или ослабить резьбовое соединение на штуцере подвода воздуха.
• Отвинтить осушительный патрон, поворачивая его против часовой стрелки.
• Очистить тряпкой поверхность корпуса, грязь ни в коем случае не должна попадать в полость с очищенным воздухом.
• При замене использовать только новый патрон и уплотнительное кольцо.
• Смазать уплотнения тонким слоем смазки ЦИАТИМ-221.

Читайте также: Глушитель стингер приора 16 клапанов

Новый осушительный патрон заворачивать усилием рук. Момент затяжки около 15 Н·м (1,5 кгс·м).

Примечание:
Номер ремонтного комплекта II17793.

Тормозной кран обратного действия с ручным управлением

Ручной тормозной кран предназначен для управления давлением в приводе стояночного тормоза и позволяет плавно изменять давление в камерах пружинных энергоаккумуляторов.

Ручной тормозной кран в обслуживании не нуждается.

Клапан быстрого оттормаживания

Клапан быстрого оттормаживания:

1. крышка;
2. диафрагма;
3. уплотнительное кольцо

Клапан быстрого оттормаживания предназначен для уменьшения времени затормаживания стояночной тормозной системы путем ускорения выпуска воздуха из исполнительных механизмов за счет сокращения пути, проходимого сжатым воздухом при выпуске.

Аппарат не нуждается в обслуживании. Возможные неисправности клапана и способы их устранения перечислены ниже.

Примечание:
Номер ремонтного комплекта 100-3518109

Возможные неисправности клапана быстрого оттормаживания, их причины и способы устранения

Двухсекционный тормозной кран

Тормозной кран:

1. выпускное окно;
2. пружины;
3. корпуса;
4. уплотнительные кольца;
5. клапаны;
6. корпуса;
7. пружины;
8. упругий элемент;
9. толкатель
10. уплотнительные кольца;
11. уплотнительные кольца;
12. уплотнительные кольца;
13. клапаны;
14. уплотнительные кольца;

Тормозной кран предназначен для управления исполнительными механизмами рабочего тормоза автомобиля при двухконтурном тормозном приводе.

Обслуживание тормозного крана заключается в периодическом осмотре, проверке надежности крепления крана к автомобилю. Защитный резиновый чехол не должен иметь повреждений и должен быть надежно зафиксирован на корпусе крана.

Ниже приведены возможные неисправности и методы их устранения.

Примечание:
Номер ремонтного комплекта 100-3514109.

Видео:Газон Next проводим воздух по заводским отверстиям от ресивера в кабину для продувки, все просто!Скачать

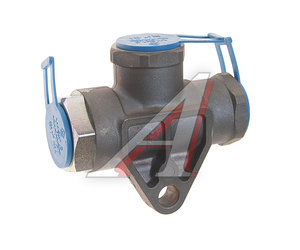

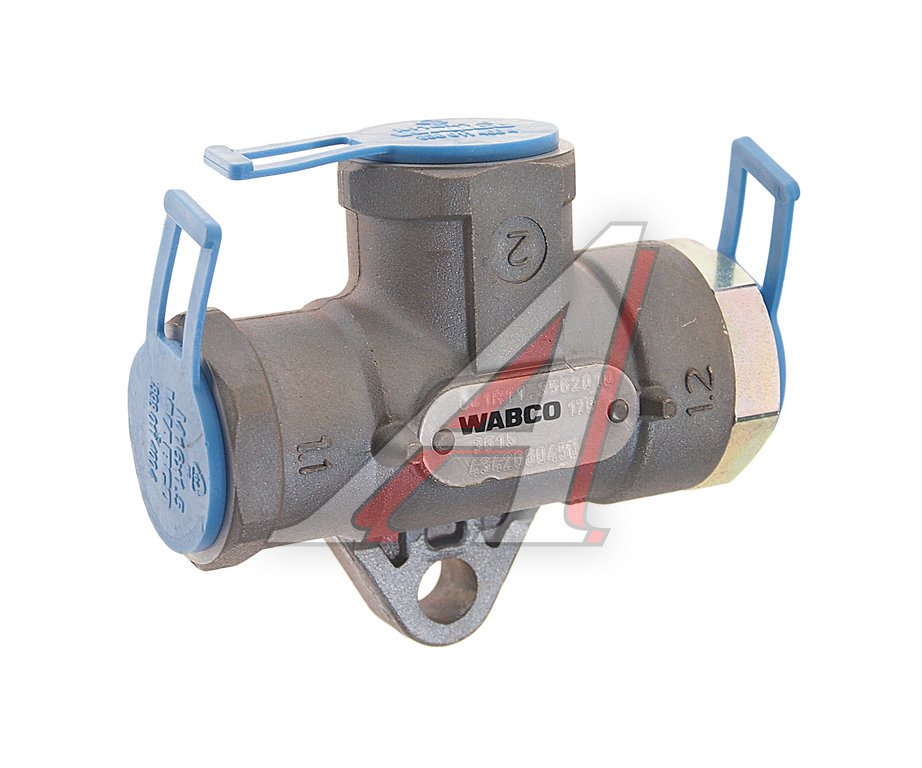

Клапан обратный воздушного баллона ГАЗон Next С41R11.3562210 WABCO

Видео:Осушитель и регулятор давления воздуха на КАМАЗ 5490Скачать

С41R11.3562210 — номер по каталогу

Наименование:

Клапан обратный воздушного баллона ГАЗон Next

Производитель: WABCO

Комплектность: шт

В нашей компании Вы можете купить оригинальные запчасти: клапан обратный воздушного баллона производителя WABCO по оптовой цене 315,5 руб. Номенклатурный номер: С41R11.3562210. Или Вы можете подобрать варианты замены по коду С41R11.3562210 на неоригинальные запчасти или аналоги от других производителей.

Осуществляем доставку во все регионы России, с помощью различных транспортных компаний.

Например в Пензу (Пензенская область) или в Хабаровск (Хабаровский край), а также в Казахстан: например в Актобе (Актюбинская область).

Собираем сборные заявки по автозапчастям ПАЗ, ГАЗель Next, ГАЗон NEXT, УАЗ, ЗМЗ. Стараемся выполнить на 100%.
Наша фирма по оптовой продаже автозапчастей находится в Нижнем Новгороде – мы ждем заказов и будем рады увидеть Вас в числе постоянных клиентов.
Вы всегда можете прислать Вашу заявку для расценки на электронный адрес: paznn@mail.ru , чтобы оценить наш уровень цен.

Читайте также: Настройка клапанов лада гранта 2018

Доставка до терминала транспортной компании в Нижнем Новгороде осуществляется бесплатно. Стоимость доставки до вашего города можно рассчитать на сайте выбранного перевозчика. Пункт отправления — Нижний Новгород.

Работаем с оптовыми фирмами, автобусными парками, транспортными автопредприятиями, магазинами автозапчастей, ремонтными мастерскими и СТО, оптовыми клиентами.

Постоянным покупателям предоставляются скидки и отсрочка платежа.

Видео:не проходит воздух через регулятор давления воздуха устранения причины на Урал НекстСкачать

Клапан тормозной ускорительный ГАЗон NEXT C41R11.3518010

Применяемость по моделям автомобиля

Похожие товары

Самовывоз — из магазина «Автозапчасти» по адресу: Москва, ул. Коминтерна, д.20/2, схема проезда (УТОЧНЯЙТЕ НАЛИЧИЕ ПЕРЕД ВЫЕЗДОМ).

Наши тарифы на доставку автозапчастей для физ. лиц:

• по Москве в пределах МКАД, в город: Мытищи — 500 руб.
• по Московской области — 500 руб. + 40 руб. за километр.
• по России — по расценкам сторонних транспортных компаний (отправка компаниями «Деловые линии», «СДЭК», ТК «Энергия» и другими).

Доставка для юридических лиц при стоимости заказа от 15 000 руб. по Москве БЕСПЛАТНО!

Для оплаты по безналичному расчету пришлите нам реквизиты Вашей организации на e-mail: shop@detali15.ru .

Москва, ул. Коминтерна, д. 20/2. Тел.: +7 800 500-72-83, 8 (495) 134-81-15

Видео:Регулировка клапанов Газон Некст Ямз 534 обзорСкачать

Клапан ГАЗон Next модуля моста заднего ускорительный (ОАО ГАЗ)

Видео:Газон Некст КАРТЕРНЫЕ ГАЗЫСкачать

Артикул: C41R11.3518210

Данные обновлены: 30.10.2021 в 09:28

Характеристики

Параметры

Территория отгрузки

Другие склады и магазины партнера

+7 (495) 660-51-64
Zakaz@autoopt.ru
Отгрузки только для юридических лиц по предварительному заказу
Пн-Пт: с 9:00 до 18:00, Сб, Вс: выходной

+7 (495) 664-23-36
OlegNB@autoopt.ru
Пн-Пт: с 9:00 до 20:00, Сб: с 9:00 до 18:00, Вс: с 9:00 до 16:00

+7 (343) 384-56-25
EKBsale@autoopt.ru
ОПТ: Пн-Пт: с 9:00 до 18:00, Сб-Вс: выходной.
Розница: Пн-Пт: с 8:30 до 17:30, Сб: с 10:00 до 16:00, Вс: выходной

+7 (383) 322-70-45
Nsk@autoopt.ru
Пн: с 8:30 до 18:00, Вт-Чт: с 9:00 до 18:00, Пт: с 9:00 до 17:30, Сб-Вс: выходной

Видео:Как проверить неисправность ускорительного клапана и энергачаСкачать

С этим товаром покупают

Видео:Свистит двигатель на Газоне NEXT, что делать?Скачать

Техническая информация

Пневматический привод тормозной системы прост и эффективен в работе, однако большая длина магистралей может приводить к запаздыванию срабатывания тормозных механизмов задних осей. Эту проблему решает специальный узел — ускорительный клапан, устройству и работе которого посвящена данная статья.

В настройках личного кабинета Вы можете указать территорию отгрузки по умолчанию, чтобы быстро получать список актуальных остатков.

📸 Видео

ЯМЗ 536 Обзор #ямз 536, #урал некст, #газон некст,Скачать

Ремонт тормозной системы Газон Некст #газоннекстСкачать

GAZON NEXT отключение egr. Самый простой вариант.Скачать

Не тянет Газон НекстСкачать

Турбина ямз 534 если вышла из строяСкачать

Ревизия модуля подготовки воздуха KNORR Газ 33104Скачать
