дорогие оппозитчики ))) я первый раз столкнулся с ремонтом совнархозкого двигателя мотоцикла моего деда урал м62. В общем в конце капиталки своего коня передо мной стояла задача правильно отрегулировать клапана. Я читал книги, обыскал весь мотофорум и интернет, и я понял что есть два способа регулировки зазора клапанов.
1 способ:
Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.
2 способ:
Нужно установить поршень одного из цилиндров в верхнюю мертвую точку в такте сжатия. Ее можно определить по риске на маховике, а такт сжатия – по положению клапанов: оба должны быть закрыты (у противоположного цилиндра при этом один из клапанов будет открыт). После этого необходимо щупом проверить зазор между стержнем клапана и коромыслом. Если зазор не соответствует 0,05мм, то необходимо ослабить контргайку и отрегулировать его регулировочным болтом. После регулировки зазоров в одном цилиндре повернуть коленчатый вал на один оборот и повторить операции на втором цилиндре.
Внимательно прочитав эти способы, я пришел к выводу, что разница между ними в том что в первом способе не надо устанавливать поршень в верхнюю мертвую точку в такте сжатия. А чтобы отрегулировать зазор с помощью второго способа в картере необходима дырка, чтобы увидеть риску на маховике. Но так как на моем двигателе ее не было я на глаз пытался поймать мертвую точку. В итоге я выставил зазор, завел двигатель, и я услышал не приятный цокоющий звук, следовательно я думал что дело в не правильном зазоре клапанов. И для себя я сделал вывод, что на глаз поймать мертвую точку нельзя, и я решил выполнить данную работу, используя способ №1. После того когда выставил зазор, я наблюдал такое явление:
При плавном проворачивании коленчатого вала рычагом пускового механизма, когда впускной клапан начал открываться, зазор в обоих клапанов отсутствовал, а при начале закрытия впускного клапана зазор в выпускном клапане появился. А при начале открытия выпускного клапана зазор в впускном клапане появился, и в итоге при закрытом положении обоих клапанов зазор отсутствовал на обоих.
А это сильно противоречит 2 способу. В заключении я поразмышлял, либо это в урале проблема либо это я глупый. Пожалуйста дайте мне совет, что я не правильно делал и как правильно надо выставлять зазор? зазор 0.05, все это наблюдалось в правом цилиндре. Спасибо

я всегда делаю по второму способу. Если нет риски на маховике то ищется Она очень просто выкручивается свеча в отверстие вставляется стержень чтобы он достал до поршня. И потихоньку проворачиваем коленвал пока поршень не вытолкнет стержень. При этом наблюдаем за впускным клапаном он должно открыться и закрыться(конец такта сжатия). На обеих клапанах ставим зазор 0, 05. Проделываем тоже самое с другими клапанами. Кстати крутить коленвал лучше за заднее колесо на 4 передаче, тогда можно колено и назад чуть провернуть.

да кстати, после выставления зазоров нужно покрутить штанги. Если они заедают или ‘бьют’ то или меняем или шлифуем или выправляем аккуратно.

Ты не поймаешь ВМТ стержнем с нужной точностью. 1й способ надежен и прост как никогда.

В мануале ясно черным по белому написано как надо делать! В ВМТ на одном цилиндре клапана полностью закрыты, на другом они приоткрыты(поджаты), этот момент называется перепускной фазой(происходит продувка цилиндра). Регулируй клапана по первому способу. И сейчас получишь карданом по башке за эту тему.

Да ладно!? Сколько не регулировал, всегда только вторым способом. и никогда с этим проблем не имел.

Как это ты не увидел дырку в картере, а еще с резиновой заглушкой идет. Да я мотор уральский увидел в первый раз, сразу возник вопрос, что за дырка.
Зазоры по ходу у тя плавают, похоже на сильный износ грм. Проверь штанги на погнутость, коромысла и толкатели на люфты. Толкатели можно выкрутить и глянуть на износ и кулачки распреда.

На М62 не было таких отверстий в картере, поэтому он не мог увидеть там резиновой заглушки.

ясно. не знал. сори.
либо действительно грм изношена. либо он недогоняет чевота и неправильно делает.

я делаю вторым способом- он хороший. зазор ставлю 0.1 пусть немного цокотят (по мне так даже лучше )..риску ВМТ нанес на маховик когда разбирал двиг. (на нем еще есть риска зажигания )

только 1 способ и не епет.
Проверь люфт распреда — это довольно просто сделать, нужно вытащить все штанги и пошатать распред за хвостовик , на который прикручен распределитель зажигания. Люфт в втулке задней опоры можно увидеть , открутив шестерню привода маслонасоса. При наличии люфтов зазоры будут плавать и уходить.

стержнем ВМТ( если конечно нет риски) ловится на раз два. Если только у кого чувствительность рук не понижена чтобы почувствовать когда поршень остановился. А смотровое отверстие делается так же на раз. Тупо сверлится. И набивается метка ВМТ. При набивании метки можно снять голову.

а нахрена делать столько движений, если есть простой способ, который не требует всего этого ? Тем более рекомендованный и прямо указанный в мануале ? Или как всегда нужно идти своим путем ? Метку набить оно конечно надо бы, для регулировки зажигания, но для регулировки клапанов на урале она не нужна.

метка ВМТ для зажигания? Это новое. Если чисто для зажигания то тогда уж делать метку МЗ. Я написал про то как делаю я. А так то »на вкус и цвет все фломастеры одинаковые» мой способ в мануале тоже написан и не запрещается.

я где то написал что надо набить метку ВМТ для зажигания ? Глаза протри .
Твоего способа в заводском руководстве по эксплуатации и ремонту нет, протри еще раз.

сорри, правда твоя. Спутал видно инструкцию и информация из другого источника. Я так делаю, все отлично. Тьфу тьфу.

Из за сильного износа кулачков распредвала или толкателей возможно, и не удастся настроить 0,05. Но это не критично.Будет нормально ехать и при 0.15, только шумно, особенно на прогретом, так как у верхнеклапанного мотора при нагреве зазоры ГРМ увеличиваются.О как!

Не надо избавляться от шума клапанов. Пусть звенят немного. Это лучше, чем пережать их. Зазор на клапанах должен быть на всем промежутке от конца закрытия и до начала открытия. Из-за износа валов и прочих деталей грм при попытке поймать зазор в 0.05 мм в один из моментов, мы можем получить ситуацию, что в другие моменты клапан зажат. Лучше всего выставить зазор по методу 1 и проверить его по методу 2. Ловить ВМТ точно совсем не нужно. Для справки, нормальный зазор клапанов на волге с 402 мотором 0.4 мм. И нормально работает.

Содержание

Регулировка клапанов на Урале своими руками
Регулировка клапанов
Регулировка клапанов — М-72, Днепр К-750, МВ-750, Днепр-12.
Днепр МТ 9, МТ 10, МТ 10-36.
Урал М-67, Урал ИМЗ-8.103.
Регулировка клапанов на Урале своими руками
Регулировка клапанов
Регулировка клапанов — М-72, Днепр К-750, МВ-750, Днепр-12.
Днепр МТ 9, МТ 10, МТ 10-36.
Урал М-67, Урал ИМЗ-8.103.
Принцип работы клапанов
Зачем нужна регулировка
Регулировка клапанов ГАЗ 402
Регулировка клапанов на Урале своими руками
Как отрегулировать без щупа клапана на мотоцикле урал
Регулировка клапанов
Проверка и регулировка зазоров клапанов дизеля автомобиля Урал
Подготовительные работы
Регулировка клапанов
Установка клапанов мотоцикл днепр
🔍 Видео

Видео:Мотоцикл Урал. #28. Регулировка клапанов.Скачать

Регулировка клапанов на Урале своими руками

Подробное описание настройки и регулировки клапанов на мотоциклах Урал и Днепр

Регулировка клапанов на мотоцикле Урал или Днепр проводится нечасто, но эта процедура обязательна и позволяет сохранять мотор в полноценном рабочем состоянии. Несмотря на то, что представленные советские тяжелые мотоциклы имеют отличающиеся двигатели, принцип и схема регулировки у них совпадает.

Что такое тепловой клапанный зазор?

Тепловой клапанный зазор – расстояние от верхнего торца стержня клапана до давящей части коромысла. Этот зазор необходим, чтобы при выходе мотора на высокие рабочие температуры, с последующим расширением металла, сохранилась оптимальная функция открытия клапанов. Конечно, на холодную, мотор может работать неровно или не в полную мощность, благо моторы с воздушным охлаждением быстро выходят на рабочую температуру и клапана начинают работать как положено. У разных агрегатов – разный зазор, это обусловлено материалами, из которых они изготовлены. К примеру, в мотоцикле Днепр К-750 имеет зазор 0.1 мм, в то время, когда более современные модели советских тяжелых мотоциклов получили зазор всего 0.05 мм. Это значит, что более старый К-750 изготавливался из металла подверженного высокой степени теплового расширения, а современные модели делают из более стабильного металла. Для контроля зазоров используют специальные щупы. Они изготовлены из стальных пластин различной толщины. На каждом щупе указана его толщина, а степень отклонения с указанной величиной настолько мала, что в условиях работы данных двигателей погрешностью можно пренебречь.

Зачем производится регулировка клапанов на мотоциклах Урал?

Клапана имеют подвижность в обе стороны, вдоль своей оси, а значит зазор может увеличиваться или уменьшатся. Для начала рассмотрим, что произойдет, если зазор уменьшится, вплоть до прилегания к толкателю. В первую очередь снижается мощность, за счет потери компрессии. Двигатель нагрелся, металл расширился, и клапан стал закрываться не полностью, меньше прилегать к седлу, за счет постоянного соприкосновения с толкателем. Определить это можно по нескольким признакам – двигатель стал заводиться хуже, заметна потеря мощности при прогреве, также можно услышать стук клапанов на горячую и заметить хлопки в карбюраторе. Тут Вы можете узнать подробнобности о настройке карбюраторов на мотоцикле Урал. С другой стороны, если зазор станет больше положенного, то открытие клапанов будет происходить не полностью, камера сгорания станет меньше наполняться топливно-воздушной смесью и хуже продуваться от выхлопных газов. В обоих случаях двигатель станет работать заметно хуже, а в самых запущенных случаях мотор будет просто невозможно завести. Кстати, зажигание на Урал тоже должно быть отрегулировано.

Читайте также: Сальники клапанов ваз 21083 артикул

Видео:Как избежать встречи клапана с поршнем.Скачать

Регулировка клапанов

Как вы знаете, двигатели мотоциклов Урал и Днепр – различные, но имеют свои особенности, благодаря которым их настройку можно разделить на три группы. Но прежде, чем приступить к работе необходимо подготовить рабочее место и мотор. Прежде всего, двигатель должен быть остывшим, также следует подготовить набор щупов, несколько ключей и емкость для сбора масла.

Регулировка клапанов — М-72, Днепр К-750, МВ-750, Днепр-12.

Последовательность рассмотрим на основе схемы механизма газораспределения: Раскручиваем винт (9) расположенный с торцевой стороны и снимаем крышку (10), не забывая про прокладку (8).· Проворачиваем мотор кик-стартером, до закрытия впускного клапана. Меряем щупом зазор, для данных моделей он равен 0.1 мм. В случае отклонений переходим дальше, если зазор в пределах допуска – собираем узел обратно.· Контргайку (5) ослабляем и, прокручивая регулировочный болт (11) устанавливаем необходимый зазор, пользуясь щупом для проверки. Щуп должен входить в зазор с небольшим усилием.· После установки зазора контргайкой фиксируем его, удерживая регулировочный болт. Финишная регулировка зазора.· Устанавливаем обратно крышку, не забывая про прокладку, и притягиваем ее винтом. Совет: Если вы решили провести настройку своими руками, то не забудьте про ревизию основных частей данного узла. Во-первых, все грани болтов и гаек должны быть целыми. Во-вторых, не должно быть никаких загрязнений. Наконец не забывайте заменить или провести полную ревизию прокладкам.

Днепр МТ 9, МТ 10, МТ 10-36.

Здесь мы опишем, как проводится регулировка клапанов Днепр. Прежде всего, необходимо крепко зафиксировать мотоцикл и под головку цилиндра установить ванночку для сбора масла. После снимаем клапанную крышку, сливаем масло. Через смотровое окно (за резиновой пробкой) устанавливаем маховик на отметке В или в.м.т. такта сжатия. Проверить правильность данного пункта очень просто – при этом оба клапана будут закрыты, а штанги будут свободно вращаться. Следующий шаг – ревизия зазоров. Для данных моделей на выпуске устанавливается зазор — 0.07 мм, а для впускного клапана 0.05 мм. Если определяются отклонения, то для регулировки ослабляют верхнюю гайку клапана, и вращая регулировочный болт, расположенный ближе к центру, устанавливаем требуемый зазор. После удерживая регулировочный болт притягиваем контргайку и снова измеряем зазор. После регулировки одного из цилиндров клапанная крышка оставляет открытой, маховик проворачивается пока в окошке снова не покажется отметка В. Затем переходим к другому цилиндру и измеряем зазоры, устанавливая их в нужные положения при необходимости. Когда убедимся, что оба цилиндра отрегулированы – можно закрывать клапанные крышки, доливать масло и проводить пробный запуск.

Урал М-67, Урал ИМЗ-8.103.

Прежде всего, стоит обратить внимание, что в отличие от предыдущих моделей, что впускной и выпускной клапана этих мотоциклов настраиваются под щуп 0.05 мм. Как и раньше убеждаемся, что мотор остыл, а затем, подложив под цилиндр емкость для сбора масла приступаем к настройке. Первым делом снимаем клапанную крышку и сливаем масло, чтобы получить свободный доступ к основным узлам. Затем проворачиваем мотор до начала закрытия впускного клапана. В этом моменте можно проводить регулировку зазора и его настройку. Для выпускного клапана мотор вращают до начала его открытия. Настройка проводится вращением стержня клапана, после отпуска контргайки. Для более точной настройки следует снять клапанную крышку и вращать мотор, пока через смотровое окно на маховике не покажется риска. Если риска совпадет с тактом сжатия и поршень будет установлен в положении в.м.т., то оба клапана закроются и коромысло можно будет легко подвигать. Если же на маховике показалась риска, а один из клапанов открыт, то можно проводить настройку другого цилиндра. Сама регулировка проводится, как и раньше, за исключением момента, что после каждой настройки и затяжки следует провести повторную ревизию всех зазоров, после нескольких поворотов коленчатого вала.

Также Вы можете узнать о разнообразных видах тюнинга Урала, и применить эти советы на практике к своему мотоциклу.

Видео:Регулировка клапанов и запуск двигателя Урал👍Скачать

Регулировка клапанов на Урале своими руками

Видео:Регулировка клапанов и тепловой зазор.Скачать

Регулировка клапанов

Регулировка клапанов — М-72, Днепр К-750, МВ-750, Днепр-12.

Днепр МТ 9, МТ 10, МТ 10-36.

Урал М-67, Урал ИМЗ-8.103.

Первым делом снимаем клапанную крышку и сливаем масло, чтобы получить свободный доступ к основным узлам. Затем проворачиваем мотор до начала закрытия впускного клапана. В этом моменте можно проводить регулировку зазора и его настройку. Для выпускного клапана мотор вращают до начала его открытия. Настройка проводится вращением стержня клапана, после отпуска контргайки. Для более точной настройки следует снять клапанную крышку и вращать мотор, пока через смотровое окно на маховике не покажется риска. Если риска совпадет с тактом сжатия и поршень будет установлен в положении в.м.т., то оба клапана закроются и коромысло можно будет легко подвигать. Если же на маховике показалась риска, а один из клапанов открыт, то можно проводить настройку другого цилиндра. Сама регулировка проводится, как и раньше, за исключением момента, что после каждой настройки и затяжки следует провести повторную ревизию всех зазоров, после нескольких поворотов коленчатого вала.

Видео:Как настроить клапана на Урале?/Не заводится Урал/Настройка клапанов Урал/Днепр/К-750Скачать

Принцип работы клапанов

Прежде чем рассказать о том, как регулируются зазоры клапанов, разберемся в принципе их работы. Любой автолюбитель знает, что основная задача этих узлов — впуск и выпуск. Так в двигателях осуществляется газообмен.

Вначале через впускные клапаны поступает смесь топлива и воздуха, затем продукты сгорания выходят через выпускной клапан. Открытие и закрытие клапанов происходит под воздействием на них кулачков распредвала. Чтобы клапан мог вернуться на свое законное место, ему помогает пружина. Также эта пружина играет и еще одну очень важную роль. Когда клапан закрыт, она способствует наиболее плотному и герметичному прилеганию тарелки к отверстию в ГБЦ или седлу. Так обеспечивается герметичность системы.

Видео:Запрессовка и развертка направляющих втулок клапанов мотоцикл УралСкачать

Зачем нужна регулировка

При малом зазоре, особенно если толкатель прилегает вплотную, наблюдается низкая компрессия. Даже на нагретом двигателе остается зазор. В таком случае мотор работает нестабильно при любой температуре, на горячем двигателе будут слышны характерные стуки, могут происходить хлопки в карбюратор;
При большом зазоре на клапанах, они открываются не полностью. При этом, камера сгорания плохо проветривается, а также недостаточно наполняется топливо-воздушной смесью. Это приводит к нестабильной работе мотора.

При сильных отклонениях в зазорах двигатель работает очень нестабильно, вплоть до невозможности его запуска. Регулировка производится с целью избежать этих проблем.

Видео:Нашел причину,почему не смог отрегулировать клапана МТ Днепр 11Скачать

Регулировка клапанов ГАЗ 402

Мотор ЗМЗ-402 производится с 1985 года, впервые он появился на переходных моделях ГАЗ 24М. Он также широко используется на Газелях. Восьмиклапанный двигатель имеет нижнее расположение распредвала и верхнее расположение клапанов, в его газораспределительном механизме присутствуют следующие детали:

распределительный вал, он вращается в пяти опорах блока цилиндров;
распредшестерня, передает движение от коленвала распределительному валу;
8 толкателей, приводятся в движение кулачками распредвала;
8 алюминиевых штанг;
ось коромысел, на которой находится сами коромысла (8 шт.) с регулировочными винтами;
выпускные и впускные клапана, расположенные в головке блока цилиндров.

Читайте также: Клапан ручного управления для фильтра

Когда распределительный вал вращается, происходит поднятие и опускание клапанов в головке блока. Точно так же, как и все другие современные двигатели, ЗМЗ-402 работает по четырехтактной схеме:

сначала в ДВС происходит впуск, топливовоздушная смесь заполняет цилиндр;
затем в цилиндре совершается сжатие смеси, и она поджигается искрой от свечи зажигания;
происходит рабочий ход;
последний этап в процессе – выпуск отработанных газов.

Когда совершается сжатие, оба клапана закрыты и герметичны – регулировку клапанов выполняют именно в таком положении. Чтобы камера сгорания была герметичной в момент сжатия, между штоком клапана и коромыслом должен быть тепловой зазор – если его не будет, при расширении металла на горячем двигателе клапан не будет герметично прилегать к посадочному месту (седлу), мотор может потерять мощность, а в некоторых случаях и вовсе не будет запускаться.

Клапана на ЗМЗ-402 можно регулировать двумя способами. В первом варианте регулировка производится следующим образом (в качестве примера возьмем автомобиль ГАЗ 24):

останавливаем двигатель, выключаем зажигание, ставим машину на нейтральную передачу;
открываем капот, снимаем корпус воздушного фильтра;
снимаем клапанную крышку, она держится на шести болтах;
прокручиваем коленвал, выставляем по меткам первый цилиндр. Метка находится на переднем шкиве коленвала;
следует отметить, что метки на шкиве могут совпадать при ВМТ (верхней мертвой точки) 1-го и 4-го цилиндров, и если клапана 1-го цилиндра при этом зажаты, а у четвертого свободны, значит, метки совпали с 4-ым цилиндром, а не с 1-ым. Это можно легко проверить – снять крышку трамблера и посмотреть, куда смотрит бегунок;
регулируем оба клапана на первом цилиндре (зазор 0,3 мм), проворачиваем пол-оборота двигателя по часовой стрелке (метки должны находиться внизу)
регулируем оба клапана на втором цилиндре;
проворачиваем еще пол-оборота (метки снова наверху и совпадают), регулируем клапана 4 цилиндра;
делаем еще половину оборота коленвала (метки опять внизу) и производим регулировку на третьем цилиндре.

Закрываем клапанную крышку, запускаем двигатель и проверяем, как работает мотор. Регулировку клапанных зазоров на всех автомобилях ГАЗ производят с помощью специальных щупов, обычно они собраны в одном наборе.

Есть такое понятие как перекрытие клапанов, и при свободных клапанах первого цилиндра (в ВМТ) будут зажаты оба клапана 4-го цилиндра, а вот на втором и третьем по одному клапану останутся свободными. Поэтому регулировку можно сделать за два проворачивания коленчатого вала:

выставляем ВМТ первого цилиндра, регулируем клапана 1-2-4-6, считая их от передней части мотора;
делаем оборот коленвала и регулируем все остальные клапана (3-5-7-8).

В книгах рекомендуется регулировку проводить на холодную, на крайних клапанах (1 и 8) устанавливать зазор 0,35 мм, на остальных – 0,3 мм. Но на холодную регулировку производить нельзя – алюминиевые штанги с нагревом двигателя расширяются, и зазоры на горячем ДВС в клапанах уменьшаются. Практика показала, что наиболее оптимальный вариант – это регулировка на хорошо прогретом двигателе с зазорами 0,3 мм на всех клапанах. Кстати, точно также производится регулировка клапанных зазоров на машине ГАЗ 21 «Волга».

Величина зазоров в приводе клапанов:

Видео:Регулировка клапанов мото Урал.Скачать

Регулировка клапанов на Урале своими руками

Подробное описание настройки и регулировки клапанов на мотоциклах Урал и Днепр

Что такое тепловой клапанный зазор?

Зачем производится регулировка клапанов на мотоциклах Урал?

Клапана имеют подвижность в обе стороны, вдоль своей оси, а значит зазор может увеличиваться или уменьшатся. Для начала рассмотрим, что произойдет, если зазор уменьшится, вплоть до прилегания к толкателю. В первую очередь снижается мощность, за счет потери компрессии. Двигатель нагрелся, металл расширился, и клапан стал закрываться не полностью, меньше прилегать к седлу, за счет постоянного соприкосновения с толкателем. Определить это можно по нескольким признакам – двигатель стал заводиться хуже, заметна потеря мощности при прогреве, также можно услышать стук клапанов на горячую и заметить хлопки в карбюраторе. Тут Вы можете узнать подробнобности о настройке карбюраторов на мотоцикле Урал. С другой стороны, если зазор станет больше положенного, то открытие клапанов будет происходить не полностью, камера сгорания станет меньше наполняться топливно-воздушной смесью и хуже продуваться от выхлопных газов. В обоих случаях двигатель станет работать заметно хуже, а в самых запущенных случаях мотор будет просто невозможно завести. Кстати, зажигание на Урал тоже должно быть отрегулировано.

Видео:Регулировка клапанов на мотоцикле Урал.Скачать

Как отрегулировать без щупа клапана на мотоцикле урал

Регулировка клапанов мотоцикла Урал и Днепр.

В механизме газораспределения регулируется тепловой зазор в приводе клапанов. Для того чтобы клапан герметично садился на седло, необходимо, чтобы в то время, когда кулачек распредвала не воздействует на толкатель, между клапаном и деталями привода был зазор. Если такого зазора не будет, то клапан упрется в привод, не сядет на седло и не обеспечит герметичного прилегания . Если же зазор между клапаном и деталями привода наоборот будет слишком велик это приведет к тому что открытие клапанов будет запаздывать. В обоих случаях это привет к неустойчивой работе двигателя, работе его с перебоями ( а если к этому еще добавить плохо выставленное зажигание, неправильно подобранные свечи, не отрегулированные карбюраторы, то мотоцикл скорее всего вообще откажется заводиться и работать).

Регулировку зазора производят на холодном двигателе. При этом полезно знать, что у нижнеклапанного двигателя ( мотоциклы: М-72, К-750, Днепр-12, МВ-750) зазор при прогреве двигателя уменьшается, а у верхнеклапанных двигателей (мотоциклы урал и днепр современных моделей). Поэтому для нижнеклапанных двигателей при регулировке назначают больший зазор, а для верхнеклапанных – меньший.

Внешним признаком увеличения зазоров в приводе клапанов является звонкий металлический стук в головках цилиндров на прогретом двигателе. Признаками отсутствия зазора является падение мощности двигателя мотоцикла урал и днепр , хлопки в карбюратор.

И так перейдем к самим регулировкам:

1) Регулировка клапанов на мотоциклах М-72, К-750, МВ-750, Днепр-12Регулировку зазора необходимо производить следующим образом:

· Отвернуть винт 9 рис.1 и снять крышку 10 вместе с уплотнительной прокладкой 8.

· Повернуть коленчатый вал двигателя мотоцикла урал или днепр, пока не закроется впускной клапан

· Ослабить контргайку 5 регулировочного болта толкателя стержня выпускного клапана

· Завинчивая или вывинчивая регулировачный болт 11 толкателя 7, установить зазор между толкателем 7 и стержнем клапана 0,1 мм ( зазор следует проверять щупом )

· Установив зазор, законтрить контргайку 5, удерживая регулировачный болт 11 ключом . Окончательно проверить зазор.

Для регулировки зазора впускного клапана продолжить проворачивание коленчатого вала до момента начала подъема выпускного клапана и вышеописанным способом отрегулировать зазор.

· Закрыть клапанную коробку крышкой 10 с прокладкой 8 и с помощью отвертки надежно закрепить винт 9 крепления.

При проверке и регулировке зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в в.м.т. такта сжатия, провернув коленчатый вал так, чтобы метка «В» , нанесенная на маховике, совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке. В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем необходимо с помощью плоского щупа проверить зазор между обоими коромыслами и клапанами.

При неправильном зазоре необходимо ослабить контргайку 1 (рис.2) и, вращая регулировачный болт 2 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют ,когда двигатель находится в холодном состоянии; при этом зазор должен быть равен на выпускном — 0,1мм ± 0,01мм, на впускном — 0,07мм ±0,01мм. Если зазор отсутствует или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана.

Величину зазора следует проверять при необходимости. При регулировке зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот ( 360 º), после чего произвести проверку и регулировку клапанов, как указано выше.

3) Регулировка клапанов на современных мотоциклах Урал (М-67, ИМЗ-8.103 и т.п.)

Далее будет описано два способа регулировки клапанов мотоцикла Урал.

Первым что хотелось бы отметить это то, что зазор между стержнем клапана и регулировочным винтом на холодном двигателе мотоцикла Урал должен составлять 0,05мм. Регулировочные винты не должны иметь забитых граней и должны быть законтрены.

· Для регулировки зазоров надо снять крышку головки цилиндров и слить скопившееся масло. Затем рычагом пускового механизма проворачивать коленчатый вал. С началом закрытия впускного клапана регулируют зазор для выпускного клапана и с началом открытия выпускного клапана регулируют зазор для впускного клапана.

Видео:Клапан выпускной урал, днепр.Скачать

Регулировка клапанов

От правильности установок зазоров зависит срок службы головок и самих клапанов.При больших зазорах появляется клацанье в районе головок.При маленьких гнуться штанги.Регулировать нужно после каждой разборки-сборки головок и цилиндров.Обратите внимание чтобы цилиндры и головки были хорошо затянуты.Существует несколько способов регулировки.Мы подробно остановимся на двух.Лично я использую второй способ.Он хоть и дольше,но точнее.Мой мотоцикл отрегулированый вторым способом работает чётче чем первым.И вообще для меня главное не время,а качество.Для удобства регулировки правого цилиндра нужно отсоединить люльку. Способ1

На картере имеются пара меток В-верхняя мёртвая точка и Р-раннее зажигание.И на махавике две в разные стороны, нам нужна В. 3.Берём щуп 0,07мм и проверяем зазор между клапанам и коромыслам на обоих клапанах,на холодном двигателе. Если зазор не соответствует нужному(щуп не должен застревать,но и не должен легко проскакивать),регулируем болтом находящимся на коромысле,предворительно отпустив контрогайку.Выставив зазор затягиваем контрогайку.Только сильно не пересторайтесь эти регулировочные винты часто ломаются.

Видео:Ремонт мотоцикла Урал #29.1 - Способы регулировки клапановСкачать

Проверка и регулировка зазоров клапанов дизеля автомобиля Урал

Для регулировки (проверки) зазоров коленчатый вал установите в I положение, соответствующее началу впрыска топлива в 1-й цилиндр, при этом выключите подачу топлива, полностью утопив рукоятку привода холостого хода.

Поставьте фиксатор маховика (рис. 2, а) в нижнее положение, как показано на рис. 2, б.

Снимите крышку переднего люка 1 картера сцепления (рис. 5).

Вставляя ломик в отверстия 2 на маховике, проворачивайте коленчатый вал по ходу вращения до тех пор, пока фиксатор под действием пружины не войдет в зацепление с маховиком.

При этом положение меток на торце корпуса муфты опережения впрыска топлива и фланце ведущей полумуфты привода топливного насоса высокого давления (рис. 3) должно совпадать и находиться в верхнем положении.

Если метки не находятся в верхнем положении, выведите фиксатор из зацепления, проверните коленчатый вал на один оборот до новой фиксации коленчатого вала.

Установите фиксатор в верхнее фиксированное положение.

Проверните коленчатый вал по ходу вращения (против часовой стрелки, если смотреть со стороны маховика) на угол 60° (поворот маховика на расстояние между двумя соседними отверстиями соответствует повороту коленчатого вала на 30°), т. е. в I положение.

В этом положении коленчатого вала проверяется зазор в клапанах 1-го и 5-го цилиндров (клапаны закрыты, штанги клапанов легко проворачиваются от руки).

Проверьте динамометрическим ключом момент затяжки гаек крепления стоек коромысел регулируемых клапанов (Мкр = 4,2 ÷ 5,4 кгсм).

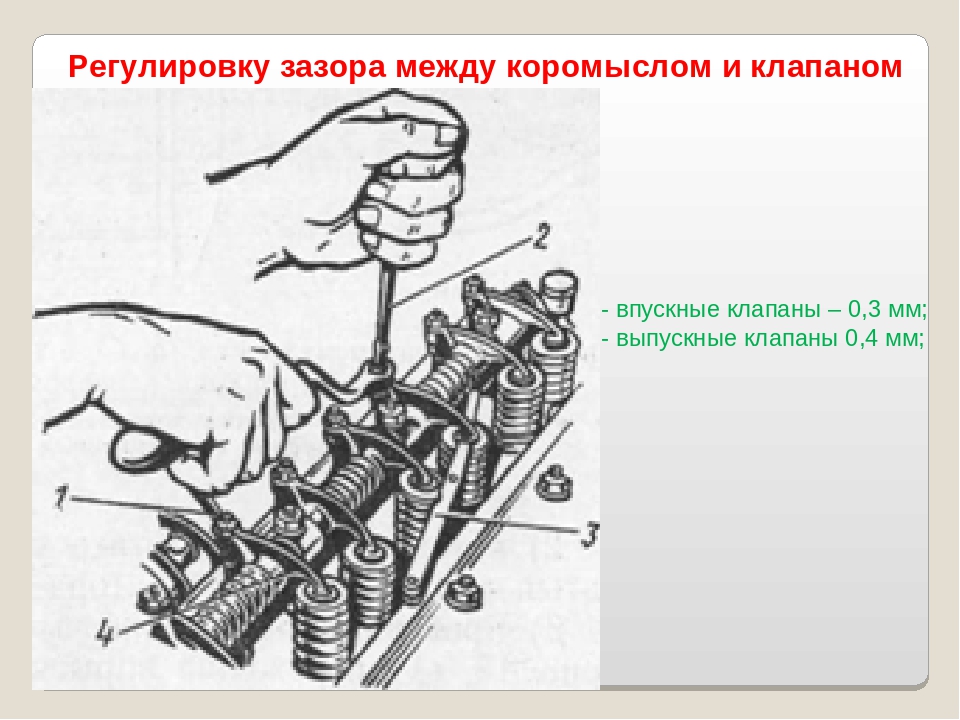

Замерьте щупом зазор между носками коромысел и торцами стержней клапанов 1-го и 5-го цилиндров.

При правильно отрегулированных зазорах щуп толщиной 0,20 мм для впускного и 0,30 мм для выпускного клапанов должен входить свободно, щуп толщиной 0,25 мм для впускного и 0,35 мм для выпускного — с усилием.

При необходимости требуемый зазор установите следующим образом:

— используя приспособление для регулирования клапанов или ключ и отвертку, ослабьте гайку 2 (рис. 4) регулировочного винта 1;

— вставьте щуп нужной толщины и, вращая винт отверткой, установите требуемый зазор;

— придерживая винт отверткой, затяните гайку и проверьте величину зазора.

Момент затяжки гайки регулировочного винта должен быть равен 4,2 . 5,4 кгс-м.

Для проверки зазоров в остальных клапанах установите коленчатый вал во II, III и IV положения, для этого проверните его соответственно на 180°, 260°, 540° относительно первого положения коленчатого вала, проверяя при этом клапаны 4 и 2, 6 и 3, 7 и 8-го цилиндров.

Установите крышки люка картера сцепления и головок цилиндров на место.

Пустите двигатель. При правильно отрегулированных зазорах стуков в механизме газораспределения не должно быть.

Видео:КЛАПАНА двигателя. Как отличить ВПУСКИНЫЕ и ВЫПУСКНЫЕ. Как найти ПОДДЕЛКУ клапанов двигателяСкачать

Подготовительные работы

Итак, двигатель – остывший, а сам автомобиль поставлен на ровную площадку и обездвижен. Можно приступать к работам:

Снимаем крышку воздушного фильтра карбюратора и извлекаем фильтр;
Откручиваем болты крепления фильтра и снимаем его, предварительно отсоединив патрубки, идущие к нему;
Убираем трос ручного управления воздушной заслонкой (подсос) и отсоединяем тягу дроссельной заслонки;
Откручиваем болты крепления клапанной крышки и демонтируем ее;
Проверяем натяжение цепи (оно должно быть в норме, иначе сначала придется провести регулировку натяжки);
Снимаем крышку распределителя (трамблера).

Теперь необходимо установить в 4-м цилиндре ВМТ поршня и помогут в этом метки, нанесенные на колен. валу и крышке привода распред. вала, а также на шестерне распределительного вали и его крышке.

Для этого можно воспользоваться соответствующим по размеру ключом, которым необходимо вращать колен. вал за болт приводного шкива. Или же воспользоваться одним из приводных колес. Для этого его нужно вывесить при помощи домкрата, включить 4-ю передачу и медленно прокручивать поднятое колесо. При этом трансмиссия обеспечит вращение коленчатого вала. Но при втором способе потребуется помощник, поскольку проконтролировать совпадение меток будет сложно.

Видео:Цокают клапана. Регулировка клапанов мотоцикла урал.Скачать

Регулировка клапанов

Сама регулировка клапанов КАМАЗ большой сложности не вызывает, необходимо установить допустимый зазор между штоком клапана и коромыслом, делается это при помощи регулировочного винта , застопоренного гайкой. Раскручиваем стопорную гайку, ослабляя при этом регулировочный винт, устанавливаем щуп между коромыслом и клапаном. На впускных клапанах он имеет размер 0,35, на выпускных0,45 мм. Притягиваем регулировочный винт, чтобы щуп не был затянут и двигался между коромыслом и штоком клапана, и в то же время это движение не должно быть свободным. Затем затягиваем стопорную гайку, удерживая регулировочный винт с помощью отвёртки. После регулировки устанавливаем клапанные крышки.

Когда вы заведёте двигатель, вы сразу почувствуете, что он стал более приёмистым, так как цилиндры начали работать более равномерно по отношению друг к другу.

Видео:Регулировка клапанов Днепр 11 / Как отрегулировать клапана на МТСкачать

Установка клапанов мотоцикл днепр

МОТОЦИКЛ ДНЕПР-11. МЕХАНИЗМ ГАЗОРАСПРЕДЕЛЕНИЯ

Механизм газораспределения регулирует открытие и закрытие выпускных и впускных клапанов в необходимые моменты, соответствующие определенному углу поворота коленчатого вала. Механизм газораспределения состоит из распределительного вала 3 (рис. 8), толкателей 4 (рис. 5), штанг 1, коромысел 21 (рис. 7) и 29, регулировочных болтов 23, контргаек 24, выпускного 22 и впускного 18 клапанов с наконечниками 20, пружин 26, 27, опорных тарелок 25, 28 и сухарей 30. В передней части распределительного вала установлена ведомая шестерня 2

(рис. 8), с которой входит в зацепление ведущая шестерня 4 распределительного механизма и шестерня 1 привода генератора. Распределительный вал установлен в картере двигателя на двух шариковых подшипниках 19 (рис. 6) и 23. Правильная установка газораспределите-ля обеспечивается совмещением меток на распределительных шестернях 2 (рис.

На двигателе могут быть установлены толкатели другой конструкции (см. поз. 17, 18, 19 и 20 рис. 5), рабочий торец которых наплавлен специальным сплавом.

При эксплуатации двигателя возможно выкрашивание карбидов, боридов с наплавленной рабочей поверхности толкателя до глубины 0,35 mm, которое на работоспособность пары кулачок-толкатель отрицательного влияния не оказывает.

Нормальная работа двигателя в значительной степени зависит от величины теплового зазора между стержнем клапана и торцом коромысла.

Следует иметь в виду, что на двигателе воздушного охлаждения из-за отсутствия водяной рубашки и наличия значительного оребрения на цилиндрах, картере и головках цилиндров хорошо прослушивается работа привода распределения клапанного механизма. Поэтому не следует считать признаками неисправности периодический стук клапанов и толкателей при

нормальных зазорах между стержнем клапана (наконечником) и торцом коромысла, а также ровный, нерезкий шум высокого тона от работы привода механизма газораспределения.

При проверке и регулировании зазора необходимо поставить ванночку под головку цилиндра, снять крышку головки цилиндра и слить скопившееся масло. Установить поршень в верхнюю мертвую точку такта сжатия, провернув коленчатый вал так, чтобы метка В на маховике совместилась с меткой на картере двигателя; наблюдать за этим нужно через смотровое окно в картере двигателя при снятой резиновой пробке (рис. 9).

В этом положении оба клапана, впускной и выпускной, будут полностью закрыты, а их коромысла должны свободно качаться на осях. Затем проверить с помощью плоского щупа толщиной 0,07 mm зазор между обоими коромыслами и клапанами.

При неправильно установленном зазоре необходимо ослабить контргайку 24 (рис. 7) и,-вращая регулировочный болт 23 в ту или другую сторону, установить необходимый зазор. После этого затянуть контргайку. Зазор регулируют, когда двигатель в холодном состоянии; зазор должен быть равен 0,07 mm. Если зазора нет или очень мал, то клапан не будет плотно прилегать к своему седлу в момент закрытия; если зазор велик, будет запаздывать начало открытия клапана и ухудшится наполнение цилиндра рабочей смесью. При регулировании зазора в другом цилиндре необходимо провернуть коленчатый вал на один оборот (360°), после чего произвести проверку и регулирование клапанов, как указано выше.

Через каждые 10000 km пробега мотоцикла необходимо проверять состояние клапанов механизма газораспределения и при необходимости притереть их к седлам.

Необходимость притирки клапанов вызывается нарушением герметичности за счет выработки фасок, появления раковин и других повреждений на фасках седел и головках клапанов.

Неплотность прилегания головки клапана к седлу определяется заливкой керосина во впускной и выпускной каналы головки цилиндра.

Если залитый в канал керосин просачивается через приле-гаемые поверхности седло — клапан менее, чем через 10 s, клапаны необходимо притереть.

Для притирки клапана к седлу нужно снять клапан, закрепить головку цилиндра в тисках, нанести на фаску головки клапана тонкий слой притирочной пасты и вставить клапан в направляющую втулку головки цилиндра. Надеть на конец стержня клапана коловорот или дрель. Можно применить отрезок бензинового шланга, вращая его ладонями рук. Прижимая клапан к седлу, нужно вращать его в обе стороны так, чтобы поворот клапана в одну сторону был примерно вдвое больше, чем в другую, т. е. чтобы клапан постепенно проворачивался в одном направлении. В момент изменения направления вращения клапана необходимо его отжимать от седла.
