Техническое обслуживание тормозного оборудования вагонов

6.1.1 Техническое обслуживание и ремонт тормозного оборудования вагонов местного парка производится в вагонном депо, в пунктах технического обслуживания, на специально выделенных путях станций.

6.1.2 В перечисленных пунктах на вагонах устраняются все неисправности тормозного оборудования, проверяется действие тормозов и обеспечивается их надежная работа, а также техническая готовность вагонов.

6.1.3 Техническое состояние тормозного оборудования вагонов должно проверяться при их техническом обслуживании работниками пункта технического обслуживания (ПТО). Выполнение работ контролируют старший по смене или старший слесарь по ремонту подвижного состава (осмотрщик вагонов), которые должны обеспечивать готовность тормозного оборудования и включение всех тормозов в составе, соединение рукавов, открытие концевых кранов, установленную норму тормозного нажатия в поезде, а также надежную работу тормозов при опробовании их на станции и в пути следования.

6.1.4 Запрещается подавать под погрузку и ставить в поезда вагоны с неисправным тормозным оборудованием, а также без предъявления их к техническому осмотру и записи в журнале учета проведения технических осмотров о признании вагонов годными к безопасному следованию в поездах (форма журнала приведена в приложении Б).

Технический осмотр думпкарных вертушек производить не реже одного раза в сутки.

6.1.5 Технический осмотр вертушек (составов), находящихся в отстое, не производится.

При взятии вертушек из отстоя в работу, перед подачей их под погрузку, вагоны вертушек должны быть предъявлены к техническому осмотру, результаты технического осмотра заносятся в журнал учета проведения технических осмотров, который находится на станции.

6.1.6 На станциях где нет слесарей по ремонту подвижного состава (осмотрщиков вагонов). проверку технического состояния вагонов при постановке их в поезда производит локомотивная бригада.

6.2 Технические требования на выполнение технического обслуживания тормозного оборудования вагонов

6.2.1 При техническом обслуживании вагонов проверяется:

— износ и состояние узлов и деталей, соответствие их установленным размерам. Детали, у которых размеры вышли за пределы допусков или не обеспечивают нормальную работу тормозов — заменить;

— правильность соединения рукавов тормозной и разгрузочной магистралей, открытие концевых кранов между вагонами и локомотивом, разобщительных кранов на подводящих воздухопроводах от магистрали к воздухораспределителям, а также их состояние и надежность крепления, правильность установки кранов управления разгрузкой, секторов воздухозамедлителей;

— правильность включения режимов воздухораспределителей на каждом вагоне с учетом наличия авторежима, в том числе в соответствии с загрузкой вагона и типа тормозных колодок;

— плотность тормозной и разгрузочной сети поезда, которая должна соответствовать установленным нормам;

— действие автотормозов на чувствительность к торможению и отпуску.

Воздухораспределители, работающие неудовлетворительно заменить исправными, проверку на торможение произвести с 10 минутной выдержкой в заторможенном состоянии;

— на вагонах с авторежимом соответствие выхода вилки авторежима загрузке вагона, надежность крепления контактной планки, опоры балки на тележке и авторежима, демпферной части и реле давления на кронштейне, ослабшие болты затянуть;

— правильность регулировки тормозной рычажной передачи и действие автоматических регуляторов, выход штоков тормозных цилиндров, указанных в таблице 4;

— рычажная передача должна быть отрегулирована так, чтобы расстояние от торца соединительной муфты до конца защитной трубки авторегулятора было не менее 150мм, углы наклона горизонтальных и вертикальных рычагов должны обеспечивать нормальную работу рычажной передачи до предельного износа тормозных колодок;

— толщину чугунных тормозных колодок и их расположение на поверхности катания колес. Толщина колодок на вагонах не менее — 12мм. Толщина композиционных колодок с металлической спинкой на вагонах допускается не менее 14мм, а композиционных колодок сетчато-проволочным каркасом (определяется по заполненному фрикционной массой утку) не менее 10мм. Не допускается оставлять на грузовых вагонах тормозные колодки, если они выходят с поверхности катания за наружнюю грань колеса более чем 10 мм. Толщину колодок проверять с наружной стороны, а при клиновидном износе на расстоянии 50мм от тонкого торца. В случае явного износа тормозной колодки с внутренней стороны (со стороны гребня колеса) колодку следует заменить, если этот износ может вызвать повреждение башмака триангеля;

-обеспеченность поезда требуемым нажатием тормозных колодок в соответствии с нормами настоящей Инструкции.

Так как тормозное нажатие при композиционных колодках у думпкаров модели 33-682 составляет на порожнем режиме — 2,09т на среднем режиме-4,39т и на груженом — 5,6т эксплуатация их разрешается: порожних – на среднем режиме, груженых на груженом режиме воздухораспределителей.

6.2.2 При регулировании рычажных передач грузовых вагонов на пунктах технического обслуживания выход штоков тормозных цилиндров устанавливать по минимально-допустимому размеру на вагонах, оборудованных авторегулятором рычажной передачи, его привод регулируется на поддержание выхода штока на нижнем пределе.

6.2.3 Запрещается устанавливать композиционные колодки на вагоны, рычажная передача, которых переставлена под чугунные колодки и наоборот, не допускается устанавливать чугунные колодки на вагоны, рычажная передача которых переставлена под композиционные колодки.

Шести — и восьмиосные вагоны разрешается эксплуатировать только с композиционными колодками.

6.2.4 При осмотре состава у вагонов должны быть выявлены все неисправности тормозного оборудования, а детали или приборы с дефектами заменены на исправные.

6.2.5 У вагонов, имеющих ручные тормоза, проверить их исправность в действии (на легкость приведения их в действие и прижатие колодок к колесам).

6.2.6 Запрещается ставить в состав поезда вагоны, у которых тормозное оборудование имеет, хотя бы одну из следующих неисправностей:

— неисправный воздухораспределитель, авторежим, концевой или разобщительный краны, выпускной клапан, тормозной цилиндр, запасной резервуар;

— повреждение воздухопроводов — трещина, прорывы, протертости и расслоение соединительных рукавов, трещины, надломы и вмятины на воздухопроводах, неплотности их соединений, ослабление трубопровода в местах их крепления;

— неисправности механической части — траверс, рычагов, триангелей, тяг, подвесок, авторегулятора рычажной передачи, башмаков, трещины или изломы в деталях, откол проушин колодки, неправильное крепление колодки в башмаке, неисправные или отсутствующие предохранительные устройства, нетиповое крепление, нетиповые детали и шплинты в узлах;

-неисправный ручной тормоз;

— ослабление крепления деталей;

— не отрегулированная тормозная рычажная передача;

— толщина колодок менее указанной в п. 6.2.1 настоящей инструкции.

6.2.7 Общий зазор в каждом шарнирном соединении тормозной передачи не должен превышать 3мм. Валики, расположенные вертикально, должны быть поставлены головками вверх, а расположенные горизонтально должны быть обращены шайбами к наружной стороне вагона. Тормозные цилиндры должны иметь трафарет о дате произведенной ревизии.

6.2.8 Контроль за качеством выполняемого обслуживания возлагается на мастера ПТО.

6.2.9 При приемке смены локомотивная бригада обязана на вагонах проверить:

— состояние и регулировку тормозной рычажной передачи, тормозных колодок, целостность предохранительных устройств;

— правильность включения режимов воздухораспределителей;

— положение ручек кранов управления разгрузкой вагона;

— правильность соединения рукавов тормозной и свалочной магистралей, открытие концевых кранов по всему поезду;

— совместно с бригадой, сдающей смену, производится полное опробование тормозов поезда. О результатах полного опробования делается отметка на обратной стороне справки о тормозах или в журнале технического состояния локомотива формы ТУ-152, находящемся на локомотиве.

Результаты опробования заверяются подписями обоих машинистов сдающего и принимающего смену, помощника машиниста, если нет машиниста, сдающего смену.

Видео:А тормозной ли вагон ?! Как узнать? Freight car.Скачать

Выход штока тормозного цилиндра думпкар термос

Скачать умную клавиатуру Очень рекомендуем скачать умную клавиатуру с автоисправлением от Яндекса на свой телефон

С этой клавиатурой вы сможете в 3 раза быстрее вводить текст в поле поиска

Ответ на вопрос находится ниже.

ДЛЯ ПРОСМОТРА ОТВЕТА НЕОБХОДИМО ЗАРЕГИСТРИРОВАТЬСЯ НА САЙТЕ ИЛИ ВОЙТИ НА САЙТ ПОВТОРНО !

Если вдруг найдете неправильный ответ — напишите об этом в комментариях, обязательно исправим!

Наш онлайн-проект «ПроКонспект» является Вашим индивидуальным интернет-помощником.

По оформлению сайта, рекламе и багам обращайтесь к администратору в группе ВКонтакте
Администрация сайта ПроКонспект.рф
Метрика.Яндекс
Все права защищены.

Видео:Как хорошо запомнить выхода штоков тормозных цилиндров согласно инструкции №808-2017ПКБ ЦВСкачать

Вагонник

Видео:Как устроен ТОРМОЗНОЙ ЦИЛИНДР грузового вагона! Вагонник. Железная дорога.Скачать

четверг, 23 января 2014 г.

Видео:Регулировка тормозной рычажной передачи грузового вагонаСкачать

Регулировка тормозной рычажной передачи в эксплуатации

Правильность установки тормозной рычажной передачи проверять по положению тылового горизонтального рычага, внутренних вертикальных рычагов тележек и запасу хода регулировочного винта авторегулятора в отпущенном состоянии тормоза:

Рисунок 1

• Положение внутреннего вертикального рычага (рычага тележки, соединенного с тормозной тягой вагона);

Внутренний вертикальный рычаг при тормозных колодках толщиной 40 мм и более, должен иметь наклон своим верхним плечом в сторону шкворневой балки или занимать вертикальное положение (рисунок 1).
При колодках, имеющих толщину менее 40 мм, но ещё не достигших минимальной толщины, внутренний вертикальный рычаг может иметь наклон своим верхним плечом в сторону от шкворневой балки.

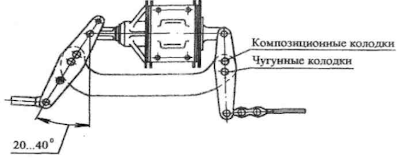

Максимальный наклон рычага при колодках минимальной толщины допускается не более 30° (рисунок 2). Не допускается касание оси колесной пары вертикальным внутренним рычагом.

• Рразмер «а» (расстояние от торца муфты защитной трубы регулятора тормозной рычажной передачи (далее — регулятора) до присоединительной резьбы на его винте) (рисунки 3, 4, 5);

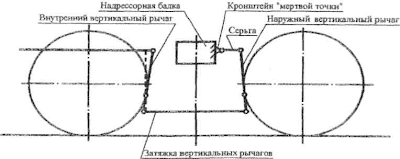

Рисунок 3 — Схема симметричной тормозной рычажной передачи вагона
