Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

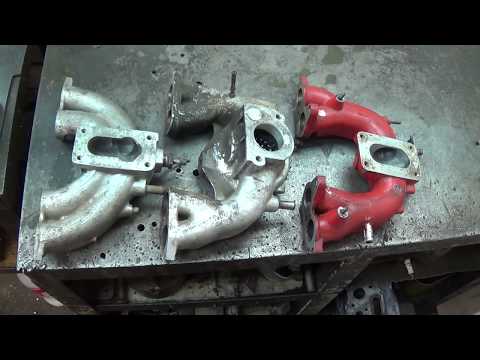

Внешний вид агрегата

Видео:Как снять выпускной коллектор ваз 09?Скачать

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Ваши действия

Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно

Демонтаж воздушного фильтра

1. Если двигатель инжекторный, для снятия воздушного фильтра потребуется открутить четыре крепежных самореза крышки корпуса фильтра. Под крышкой располагается сам фильтр. Если возникают сложности при поднятии крышки, отсоедините датчик массового расхода воздуха, достаньте фильтрующее устройство.
2. Если у вас под капотом стоит карбюратор, тогда фильтр с корпусом будет удерживаться на трех защелках. По центру металлической крышки имеется винт, откручивающийся зачастую вручную. Сняв ее, вы сможете поднять крышку. Под ней находится фильтр, извлекать который следует аккуратно. Обратите внимание на его состояние. Если фильтр уже достаточно долго работает, рекомендуется в процессе обратной сборки его заменить

Демонтаж карбюратора выполняется в следующей последовательности:

• Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора. Для этого откручиваются хомуты;
• Слейте обязательно охлаждающую жидкость в подготовленную емкость;
• Рассоедините приемную трубу, которая идет от выпускного коллектора и кронштейна БЦ;
• Отсоедините кронштейн троса привода дроссельной заслонки. Чтобы сделать это, нужно снять один конец пружины с тяги управления заслонкой, а потом снять всю пружинку. Теперь ослабьте затяжение гайки на кронштейне, что позволит извлечь трос из зацепления;
• Отключите от штекера питания датчик ЭПХХ;
• Отсоедините вакуумную трубку и пару шлангов от блока подогрева карбюратора;
• Снимите шланг вентиляции картера двигателя;
• Открутите четыре крепежные гайки, удерживающие карбюратор и впускной коллектор;
• Снимите карбюратор аккуратно, не дергая. Его нужно постепенно снять со шпилек.

Демонтаж узла

Все демонтажные работы в обязательном порядке проводятся только на холодном двигателе. Чтобы было легко откручивать все крепежные элементы, вы можете предварительно, за несколько часов или даже за сутки до начала ремонта, обработать их с помощью WD40.

Видео:Теория ДВС: Впускной коллектор 2108 на ГБЦ 2101Скачать

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Демонтированный агрегат

Читайте также: Клапан выбора места разделительный durr

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Прокладка

Что ж, проверка показала, что виной всему именно прогоревшая прокладка. Потому менять придется только ее.

Прокладка

Увы, чтобы добраться до простой прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. Но без этого никак.

Чтобы заменить старую, отработавшую свое прокладку, вам потребуется:

• Снять старую прокладку. Здесь вас могут ждать определенные сложности, поскольку вероятнее всего прокладка как следует прикипела, пригорела к головке блока цилиндров;
• Вооружитесь тонкой отверткой, острыми ножами, аэрозольными растворителями;
• Обработайте поверхности сперва спреем, затем дайте ему вступить в реакцию. Лучше не торопиться, дабы упростить самому себе работу;
• Когда средство подействует, начинайте постепенно удалять старую прокладку с поверхности блока;
• Не забудьте удалить нагар от привалочной поверхности блока цилиндров. Здесь потребуется уже не аэрозоль, а полноценная наждачная бумага. Не используйте крупнозернистые листы;
• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы. Для этого перед установкой обработайте прокладки с двух сторон графитной смазкой. Так вы повысить устойчивость изделия к перепадам температур, с которыми ему приходится регулярно сталкиваться. Аналогично графитовой смазкой с той же целью покройте шпильки головки блока цилиндров.

Читайте также: Nvmz клапан двухходовой с сервоприводом для volcano mini

Видео:КАК Установить выпускной, впускной коллектор, форсунки ДВС ВАЗ 2111 8 кл! Подробно ! injector repairСкачать

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это компонент выпускной системы, который выполняет процесс отвода отработанных газов от цилиндров силового агрегата в выхлопную трубу.

При нарушении работоспособности коллектора виновником может выступать как сам элемент, так и его прокладка. Замена прокладки ВК (выпускного коллектора) — это распространенное мероприятие при ремонте ВАЗ 2109.

Видео:Как выкрутить сломанную шпильку из выпускного коллектора !Скачать

Этапы подготовки

Чтобы заменить коллектор или его прокладку, в любом случае вам придется демонтировать ВК. Но прежде чем добраться до искомого элемента, сперва потребуется пройти некоторые подготовительные этапы. А именно, подтянуть крепежи, а затем снять воздушный фильтр и карбюратор, если первый этап не поможет.

Ваши действия

Не редко ослабшие крепления коллекторов становились причиной попадания загрязнений, из-за чего нарушалась работоспособность системы выхлопа. Если же подтяжка не дала никакого результата, тогда точно прогорела прокладка или же поврежден сам коллектор, что менее вероятно

Демонтаж воздушного фильтра

1. Если двигатель инжекторный, для снятия воздушного фильтра потребуется открутить четыре крепежных самореза крышки корпуса фильтра. Под крышкой располагается сам фильтр. Если возникают сложности при поднятии крышки, отсоедините датчик массового расхода воздуха, достаньте фильтрующее устройство.
2. Если у вас под капотом стоит карбюратор, тогда фильтр с корпусом будет удерживаться на трех защелках. По центру металлической крышки имеется винт, откручивающийся зачастую вручную. Сняв ее, вы сможете поднять крышку. Под ней находится фильтр, извлекать который следует аккуратно. Обратите внимание на его состояние. Если фильтр уже достаточно долго работает, рекомендуется в процессе обратной сборки его заменить

Демонтаж карбюратора выполняется в следующей последовательности:

• Отсоедините от штуцера шланг подхода охлаждающей жидкости к пусковому устройству мотора. Для этого откручиваются хомуты;
• Слейте обязательно охлаждающую жидкость в подготовленную емкость;
• Рассоедините приемную трубу, которая идет от выпускного коллектора и кронштейна БЦ;
• Отсоедините кронштейн троса привода дроссельной заслонки. Чтобы сделать это, нужно снять один конец пружины с тяги управления заслонкой, а потом снять всю пружинку. Теперь ослабьте затяжение гайки на кронштейне, что позволит извлечь трос из зацепления;
• Отключите от штекера питания датчик ЭПХХ;
• Отсоедините вакуумную трубку и пару шлангов от блока подогрева карбюратора;
• Снимите шланг вентиляции картера двигателя;
• Открутите четыре крепежные гайки, удерживающие карбюратор и впускной коллектор;
• Снимите карбюратор аккуратно, не дергая. Его нужно постепенно снять со шпилек.

Видео:Прогорает прокладка колектора ? Есть решение !!! ВАЗ 2109Скачать

Демонтаж коллекторов

Теперь наступает черед снятия впускного и выпускного коллекторов. Демонтировав их, вы сможете понять, можно ли обойтись заменой прокладки, либо потребуется полная замена самих коллекторов.

Прокладка — это расходный материал, покупка которого обойдется вам буквально в 50-250 рублей, в зависимости от производителя и региона. Услуги по замене прокладки на СТО стоят более 1500 рублей. Добавьте к этому стоимость качественной прокладки и получите не малую сумму. Таких затрат можно избежать, если все сделать своими руками.

Впускной коллектор

Демонтировав воздушный фильтр и карбюратор, вы получите доступ к впускному коллектору.

Читайте также: Клапан гидроусилителя руля ниссан

Для его демонтажа потребуется определенный набор инструментов:

• Трещотка с головкой на 10;
• Вороток;
• Трещотка;
• Глубокая головка на 13;
• Обычная головка на 13;
• Рожковый ключ на 13.

Когда все готово, можно приступать к работе.

1. Открутите пару крепежных гаек, чтобы отогнуть назад площадку, расположенную под карбюратором.
2. Отключите шланги, которые подключены к впускному коллектору.
3. Демонтируйте шесть крепежных гаек, которые располагаются на впускном коллекторе.
4. Снимите сам коллектор со шпилек. Чтобы это сделать, просто покачайте узел в стороны. Не редко он прикипает к прокладке, из-за чего со снятием возникают проблемы.
5. Осмотрите состояние агрегата. Если имеются повреждения, коллектор идет под замену.
6. Если проблема заключается только в прокладке, пока отложите впускника в сторону и займитесь снятием выпускника.

Выпускной коллектор

Чтобы демонтировать выпускника, вам потребуется:

• Трещотка;
• Рожковый ключ на 13;
• Накидной ключ на 13;
• Глубокая головка на 13.

Все готово? Тогда приступаем.

1. Открутите четыре крепежные гайки приемной трубы от нашего выпускного коллектора.
2. Стяните со шпилек так называемые штаны и отведите их в сторонку. Теперь можно открутить еще три крепежные гайки крепления ВК.
3. Аккуратно, без резких движений и рывков стяните выпускника со шпилек.
4. Не редко в процессе демонтажа данного узла коллектор или его крепежные гайки прикипают к посадочным местам. Чтобы это предотвратить, заранее обработайте узел с помощью средства WD40, дайте ему вступить в реакцию, после чего с демонтажными работами не возникнет никаких проблем.
5. Если при снятии шпильки обломались, потребуется высверлить старый элемент, сделать новую резьбу и установить свеженькую шпильку.

Прокладка

Что ж, проверка показала, что виной всему именно прогоревшая прокладка. Потому менять придется только ее.

Увы, чтобы добраться до простой прокладки, потребовалось снять воздушный фильтр, карбюратор, выпускной, впускной коллекторы. Но без этого никак.

Чтобы заменить старую, отработавшую свое прокладку, вам потребуется:

• Снять старую прокладку. Здесь вас могут ждать определенные сложности, поскольку вероятнее всего прокладка как следует прикипела, пригорела к головке блока цилиндров;
• Вооружитесь тонкой отверткой, острыми ножами, аэрозольными растворителями;
• Обработайте поверхности сперва спреем, затем дайте ему вступить в реакцию. Лучше не торопиться, дабы упростить самому себе работу;
• Когда средство подействует, начинайте постепенно удалять старую прокладку с поверхности блока;
• Не забудьте удалить нагар от привалочной поверхности блока цилиндров. Здесь потребуется уже не аэрозоль, а полноценная наждачная бумага. Не используйте крупнозернистые листы;
• Установите новую прокладку для выпускного и впускного коллекторов вашего ВАЗ 2109;
• Сборка узла выполняется в обратной последовательности. То есть сначала устанавливают на места оба коллектора, затем возвращают «на родину» карбюратор, воздушный фильтр, затягиваются как следует крепления и проверяется на практике результат проделанной работы;
• Разумеется, не забываем про слитую на первых этапах охлаждающую жидкость. Кстати, отличный повод поменять ее на свежую.

Устанавливаем новую прокладку

В ваших силах обеспечить новой прокладке длительный срок службы. Для этого перед установкой обработайте прокладки с двух сторон графитной смазкой. Так вы повысить устойчивость изделия к перепадам температур, с которыми ему приходится регулярно сталкиваться. Аналогично графитовой смазкой с той же целью покройте шпильки головки блока цилиндров.
