Впускной трубопровод и выпускной коллектор двигателя 21114 (1,6i 8v) — снятие и установка, замена прокладки

На двигателе 21114 установлен стальной выпускной коллектор, объединенный с каталитическим нейтрализатором отработавших газов. Подробнее (см. «Система выпуска отработавших газов»).

4. Снимаем с коллектора датчик концентрации кислорода (см. «Датчик концентрации кислорода — проверка и замена»).

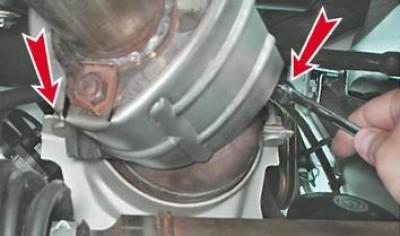

6. Торцовым ключом на 13 мм отворачиваем две гайки крепления прижимной планки кронштейна.

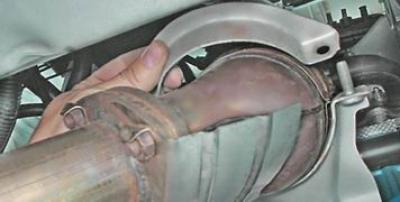

7. Снимаем планку со шпилек.

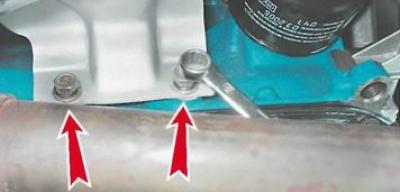

8. Накидным ключом на 13 мм отворачиваем два болта крепления кронштейна к блоку цилиндров.

9. Извлекаем кронштейн из моторного отсека вниз.

Предупреждение! Выполнять следующую операцию необходимо только в указанной ниже последовательности, иначе можно погнуть кронштейн трубы насоса охлаждающей жидкости

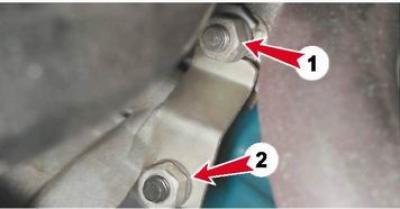

10. Торцовым ключом на 13 мм ослабляем затяжку нижней гайки (2) крепления кронштейна трубы насоса охлаждающей жидкости. Тем же ключом отворачиваем верхнюю гайку (1) кронштейна и снимаем верхний конец кронштейна со шпильки (вид со стороны перегородки моторного отсека).

11. Торцовым ключом на 13 мм с глубокой головкой отворачиваем гайку крепления выпускного коллектора, оставшуюся на верхней шпильке, и отворачиваем гайку крепления каталитического коллектора с правой стороны (при взгляде со стороны перегородки моторного отсека).

12. Отсоединяем приемную трубу от дополнительного глушителя (см. «Приемная труба двигателя 21114 (1,6i 8v) — снятие и установка»).

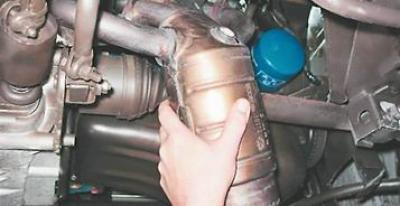

13. Снимаем каталитический коллектор в сборе с приемной трубой.

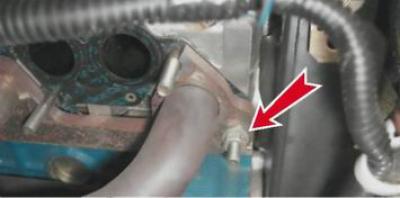

14. Снимаем со шпилек головки блока цилиндров уплотнительную прокладку.

16. Устанавливаем снятые детали в обратной последовательности. Прокладку и поврежденные детали заменяем.

Видео:ЗАМЕНА ВЫПУСКНОГО КОЛЛЕКТОРА С КАТАЛИЗАТОРОМ НА КАЛИНЕСкачать

Особенности системы выпуска газов двигателя ВАЗ-21114

Система выпуска состоит из выпускного коллектора, выполненного заодно с катколлектором, дополнительного и основного глушителей и соединяющих их труб

В верхней части катколлектора установлен датчик концентрации кислорода (лямбда – зонд).

Для автомобилей Euro-3 применяются два датчика концентрации кислорода.

Диагностический датчик устанавливается после нейтрализатора в нижней части катколлектора.

Каталитический нейтрализатор отработавших газов предназначен для уменьшения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов.

На автомобиле установлен нейтрализатор с металлическим носителем. Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига.

Проходя через соты нейтрализатора, оксид углерода превращается в малотоксичный углекислый газ, а оксиды азота восстанавливаются до безвредного азота.

Степень очистки газов в исправном нейтрализаторе достигает 90—95%.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет электронный блок управления двигателем — контроллер, определяющий количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода.

При наличии в отработавших газах соединений свинца каталитический нейтрализатор и датчик концентрации кислорода быстро выходят из строя.

Поэтому эксплуатация автомобиля на этилированном бензине категорически запрещается, даже кратковременная.

Также причиной выхода из строя нейтрализатора может стать неисправная система зажигания.

При пропусках искрообразования несгоревшее топливо, попадая в нейтрализатор, догорает и закоксовывает соты, что может привести к полной закупорке выпускной системы и остановке (или сильной потере мощности) двигателя.

Контроллер имеет функцию защиты нейтрализатора от пропусков зажигания, которые могут быть обнаружены в одном или двух цилиндрах одновременно.

Контроллер при этом отключает подачу топлива в эти цилиндры, а сигнализатор неисправности системы управления двигателем, расположенный в комбинации приборов, загорается в мигающем режиме.

Читайте также: Свечи лада деталь 16 клапанов

В этом случае необходимо прекратить движение, остановить двигатель, попытаться найти причину и устранить неисправность.

Если этого сделать не удается, необходимо отбуксировать автомобиль до ближайшей станции технического обслуживания.

Глушители и катколлектор неразборные узлы, при выходе из строя должны заменяться новыми.

Между катколлектором и головкой блока цилиндров установлена металлоармированная термостойкая прокладка (общая для катколлектора и впускной трубы).

К катколлектору на трех шпильках крепится труба дополнительного глушителя.

Соединение уплотнено термостойкой прокладкой.

В трубу дополнительного глушителя встроен металлокомпенсатор.

Он уменьшает передачу колебаний силового агрегата на систему выпуска отработавших газов.

Задняя часть трубы дополнительного глушителя соединена с трубой основного глушителя шарнирно.

Между их фланцами находится металлическое кольцо со сферической наружной поверхностью.

Внутренняя поверхность фланцев — также сферическая, сами фланцы стянуты хомутом. На кузове, над дополнительным глушителем и металлокомпенсатором, установлены теплозащитные кожухи.

Система выпуска подвешена к кузову на четырех резиновых подушках.

Обслуживание системы выпуска заключается в ее периодическом осмотре, проверке на герметичность соединений и наличие сквозной коррозии, предусматривает подтяжку ослабленных соединений.

Видео:Как снять выпускной коллектор,не снимая впускной на ваз 2113,14,15.Скачать

Снятие дополнительного глушителя

Во избежание ожогов приступать к работе рекомендуется после остывания системы выпуска отработавших газов.

Работу выполняем на смотровой канаве или эстакаде.

Разъединяем трубы дополнительного и основного глушителей.

1. Для разъединения фланцев трубы дополнительного глушителя и катколлектора зубилом отгибаем край стопорной пластины нижней гайки и края теплозащитного экрана, стопорящие две другие гайки.

2. Головкой на 13 с удлинителем отворачиваем три гайки крепления фланца трубы дополнительного глушителя к фланцу катколлектора

3. Снимаем стопорную пластину и теплозащитный экран.

4. Приподнимаем дополнительный глушитель и выводим передний кронштейн глушителя из резиновой подушки

5. Аналогично выводим задний кронштейн глушителя из резиновой подушки

6. Снимаем фланец трубы дополнительного глушителя со шпилек катколлектора

7. Снимаем уплотнительную прокладку

После каждого снятия фланца трубы дополнительного глушителя со шпилек катколлектора уплотнительную прокладку следует заменить новой.

Устанавливаем дополнительный глушитель в обратной последовательности. После установки следует застопорить гайки крепления фланца трубы и катколлектора, подогнув края стопорной пластины и теплозащитного экрана.

Снятие основного глушителя

1. Ключом на 13 отворачиваем гайку болта крепления хомута, соединяющего трубы дополнительного и основного глушителей

3. Отводим трубу основного глушителя назад, смещаем ее в сторону и вынимаем уплотнительное кольцо соединения.

4. Опускаем трубу основного глушителя на балку задней подвески.

5. Выводим кронштейн основного глушителя из резиновой подушки передней подвески глушителя

6. Поддев монтажной лопаткой подушку задней подвески глушителя выводим из подушки кронштейн глушителя

Снимаем основной глушитель, выводя выхлопную трубу из-за балки задней подвески.

Для замены резиновой подушки передней подвески основного глушителя снимаем подушку с кронштейна кузова. Заменяем подушку новой.

Для замены подушки задней подвески основного глушителя монтажной лопаткой отгибаем усы кронштейна, приваренного к кузову

Устанавливаем новую подушку. После установки подгибаем усы кронштейна.

Основной глушитель монтируем в обратной последовательности, проследив, чтобы элементы выпускной системы не касались элементов кузова при колебаниях.

Видео:Ваз 2110 замена прокладки коллектора и прокладки паука разборка сборкаСкачать

Выпускной коллектор ваз 21114 8 клапанов

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

З.Ы. Сам 2 раза скидывал коллектор на этом движке, первый раз штатный заменил на кооператив, лопнул через год, заварил, прошел год, пока не лопнул. Варил полуавтоматом, без фанатизма.

В сервисе интересовался, говорят меняй не меняй, 90% что все равно треснет, конструктивный баг.

Кстати для облегчения жизни коллектору среднюю часть глушителя взял с гофрой металлической, чтоб поменьше на него приходило с глушака на кочках.

Читайте также: Какое масло лучше всего заливать в ладу гранту 16 клапанов

.Подходит ли коллектор от 1,5 8кл на 21114 движок

Если подходит,то какой ставить 2108 или 2111

и как быть с датчиком кислорода.Убирать датчик не хотелось бы.

а датчик тебе и не помешает,
если ты поставишь коллектор от полторашки то тебе к коллектору придётся покупать штаны только штаны не 08, а штаны под ДК и будет у тебя ДК.

вот он коллектор выпуск от 1.5

и вот к нему штаны под ДК

Добавлено спустя 5 минут 54 секунды:

А прокладки коллектора почему разные?(Хотя может просто улучшили прокладку?)

прокладки разные так как теплонагруженость стала разной,

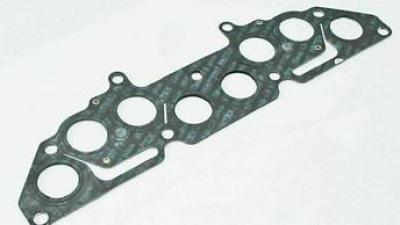

у полторашек с чугуниевым коллектором ставили паронит прокладку
такую

а прокладка мотора 1.6 8кл (21114)
металическая
вот такая

Если поставишь чугуниевый выпускной то прокладку можешь и простую ставить.
