Ремонт компрессора своими руками: неисправности и способы их устранения

Компрессоры для покраски автомобиля, накачки шин или пневмоинструмента нуждаются в регулярном осмотре, обслуживании, а иногда и ремонте. Особенно это касается поршневых компрессоров, в которых частой замены требуют поршни, кольца и другие детали. Об основных неполадках и способах их устранения мы и поговорим.

Причинами неисправностей компрессора могут послужить форсированная эксплуатация, пренебрежение сроками обслуживания, пороки конструкции, естественный износ работающего оборудования. Чтобы сломанный агрегат не тормозил работу, попробуем разобраться в причинах отказа и исправить ситуацию, выполнив ремонт своими руками.

Видео:ЗАДИРОВ в цилиндрах НЕ БУДЕТ если делать так...Скачать

При отключении питания ресивер не поддерживает давление

Снижение давления в ресивере при прекращении нагнетания говорит о том, что где-то в системе происходит утечка. Обнаружить её поможет мыльный раствор, нанесённый на вероятные места нарушения герметичности:

• магистраль сжатого воздуха;
• клапан поршневой головки;
• кран сброса давления ресивера.

Обнаруженную утечку через магистраль можно изолировать лентой и герметиком. Кран нужно закрутить до упора и, если мыльный раствор продолжает пузыриться, то вентиль неисправен и нуждается в замене. Устанавливается при помощи герметизирующей ФУМ-ленты.

Видео:Не качает цилиндр компрессора что делать?Скачать

Не запускается двигатель

Первое, что нужно проверить, это напряжение в сети, целостность подключающего кабеля, а также качество прилегания контактов. После этого проверьте плавкие предохранители и, при необходимости, замените их на аналогичные. Перегорание предохранителя может происходить и в случае, когда он установлен с неоправданно низким порогом срабатывания. В этом случае их нужно заменить на соответствующие вашему оборудованию. Если при установке новых предохранителей они перегорают снова — ищите причину в коротком замыкании.

Ещё одна причина может крыться в неверных настройках реле давления на ресивере. Для проверки этого предположения нужно стравить воздух из резервуара и попробовать снова запустить двигатель. Если он начал работать — измените настройки на реле давления.

Иногда включение двигателя блокируется датчиком перегрева при интенсивной непрерывной работе компрессора. В этом случае нужно дать остыть оборудованию, после чего оно снова будет работать в стандартном режиме.

Видео:Увеличение производительности воздушного компрессора своими руками .Скачать

Не происходит нагнетание

В ситуации, когда двигатель гудит, а нагнетание не происходит, проблема может быть в сети. Если напряжение опускается ниже 220 В, двигателю может не хватить мощности для корректной работы компрессора. В этом случае можно установить в сети стабилизатор или, если фаза перегружена, временно отключить от питания подключенные к ней электрические устройства.

Если же напряжение не слишком отличается от нормы, возможно, давление в ресивере излишне велико и сопротивляется нагнетанию. В этом случае мастера рекомендуют на время выключить компрессор и секунд через 15–20 снова запустить. Если работа не восстановлена — нужно проверить и, возможно, заменить реле давления.

Читайте также: Ремонт цилиндров ява 638

Реле давления

Ещё одной причиной может быть забившийся перепускной клапан, который должен сбрасывать повышенное давление. В этом случае нужно снять и прочистить его. При разрушении клапана его необходимо заменить.

В некоторых случаях причина может быть в некорректности работы или неисправности реле напряжения. Самостоятельно починить его сложно, и если нет возможности обратиться за ремонтом в сервисный центр, можно его заменить.

Видео:Хон или зеркало? Научно-практический коментарийСкачать

Неоправданный перегрев агрегата

Срабатывание автоматики термической защиты объяснимо в случаях, когда в помещении повышенная температура, наблюдается пониженное сетевое напряжение (проверяем мультиметром) или установка работает без перерыва продолжительное время.

Если с температурой в помещении, напряжением и режимом эксплуатации всё в порядке, значит, засорился фильтр, установленный на входе атмосферного воздуха. Фильтр необходимо очистить, промыть, высушить и установить на место. Такие манипуляции нужно выполнять регулярно, при постоянной работе — ежедневно. Это снижает нагрузку на двигатель компрессора, уменьшает общий износ системы.

Видео:Часть 1. Растачивать цилиндры,или заменить поршневые кольца?Нет компрессии в двух цилиндрах.Скачать

Воздух на выходе содержит частицы воды

При окрасочных работах такая ситуация ведёт к браку окрашиваемой поверхности. Причинами её возникновения могут быть:

• давно не сливалась вода из ресивера;
• загрязнение воздушного фильтра на входе;
• повышенная влажность в помещении мастерской.

Проблема решается в зависимости от причины возникновения. Из ресивера регулярно нужно удалять накапливающуюся воду, воспользовавшись клапаном для слива. Фильтр на подаче чистят или заменяют. С повышенной влажностью в помещении можно бороться оборудованием вентиляции или установкой дополнительных влагоотделителей.

Фильтр-влагоотделитель

Видео:Говорю почему не работает один цилиндр двигателяСкачать

Ремонт кривошипного механизма автомобильного компрессора

При выходе из строя кривошипного механизма его нужно разобрать и восстановить разболтанное отверстие для кривошипа. Для этого нарезается новая резьба с учётом того, что вал двигателя вращается против часовой стрелки.

Видео:как замерить выработку поршня и цилиндраСкачать

Перегрев компрессорной головки, протечки масла

Возможными причинами неполадки являются:

• дефекты поршневых колец;
• загрязнение масла;
• перетяжка шатунных болтов;
• недостаточный зазор на стыках поршневых колец;
• ослаблены шпильки крепления.

При протечках масла может потребоваться замена изношенного сальника. Также может наступить срок очистки или замены масляного фильтра, замены стопорного кольца. Для этого компрессор придётся разобрать.

Снимаем переднюю крышку компрессора

Нужно отвернуть крепёжные болты на передней крышке компрессора и при помощи обратного молотка удалить направляющие штифты. После этого следует ввернуть направляющие шпильки и на них отодвинуть переднюю крышку компрессора.

Чтобы снять переднюю крышку, нужно рожковым гаечным ключом открутить трубку подачи масла.

Извлечение масляного насоса

С передней крышки нужно открутить и извлечь шестерню масляного насоса, получив доступ к подшипнику и вынув его вручную.

После этого необходимо аккуратно снять стопорное кольцо и выбить сальник.

Чтобы снять стопорные втулки, нужно место монтажа прогреть над электроплиткой. Благодаря разному температурному расширению втулки снимутся легче.

Читайте также: Дан цилиндр с высотой равной 3

После этого необходимо снять масляный насос и извлечь и заменить масляный фильтр.

Для контроля качества масла нужно снять заднюю крышку компрессора и проверить — чистое ли масло подаётся на шестерни через отверстие маслоподачи. Масло не должно содержать посторонних включений.

Сборка масляного насоса, установка сальника

Приступаем к сборке масляного насоса. На первом этапе собираем втулку.

После этого нужно установить в гнездо подшипник и втулку. Устанавливаем насос.

Для установки сальника понадобятся оправки. Мастера рекомендуют применять анаэробный клей-фиксатор. Проверьте сальник на целостность, отсутствие заусенцев или других повреждений. Очистите место монтажа чистой не ворсистой тканью. Установите защитное кольцо с сальником и оправку для запрессовки сальника. Сдвиньте сальник в посадочное гнездо. Уберите защитное кольцо и оправку. Установите новое стопорное кольцо.

Замена масляного фильтра и сборка компрессора

Для установки передней крышки нужно выставить направляющие шпильки и надвинуть крышку. Прикрутить трубку для подачи масла и посадить болты крышки на клей-герметик.

Далее следует вставить масляный фильтр и установить заднюю крышку на место. Сборка завершена.

В заключении обзора ремонтов предлагаем вам посмотреть видео о ремонте компрессора.

Видео:Теперь Компрессор качает лучше чем новый.Скачать

Немного об обслуживании

Чтобы оборудование работало так, как полагается, нужно периодически выполнять обслуживание. Так, масло рекомендуют менять через каждые 500 ч работы, но не реже 1 раза в год при условии применения качественной и рекомендуемой марки. В самодельных компрессорах можно не запаивать трубку заливки масла, это облегчит в дальнейшем его замену. Проверяйте уровень масла, возможны его утечки и выгорание. По мере загрязнения нужно демонтировать и очищать защитную решётку. Периодически проверяйте заземление во избежание несчастного случая и выхода оборудования из строя.

Также периодически нужно осматривать клапаны — очищать растворителем и полировать при необходимости.

Регулярно сливайте воду из ресивера, производите чистку предохранительного клапана и входного воздушного фильтра. Это защитит ваш компрессор от преждевременного износа. Ежедневно выполняя эти манипуляции, вы сами сможете установить оптимальную регулярность этих действий для ваших условий и объёма работ. Если компрессор продолжительное время простоял без дела, перед пуском рекомендуется выполнить очистку и смазку деталей. Выполнение этих профилактических мероприятий предотвратит или отсрочит поломку и ремонт установки, продлит срок его службы.

Видео:Убрал задиры в блоке цилиндра ДагестанСкачать

РАБОЧИЙ ПРОЦЕСС В ЦИЛИНДРЕ КОМПРЕССОРА

Чередование этапов рабочего процесса в поршневом компрес­соре такое же, как в поршневом насосе. Однако при нагнетатель­ном ходе поршня газ сначала сжимается до тех пор, пока давление в рабочей камере не достигнет значения, достаточного для откры­тия нагнетательного клапана. Затем газ выталкивается поршнем через этот клапан в нагнетательный трубопровод. При движении поршня от крышки цилиндра давление в рабочей камере падает до давления всасывания не сразу, а лишь после того, как расши­рится газ, оставшийся к концу выталкивания в «мёртвом» про­странстве цилиндра. «Мёртвое» пространство находится в клапа­нах и каналах, а также в небольшом зазоре между поршнем, находящимся в крайнем положении, и крышкой цилиндра.

Читайте также: Гипсовый цилиндр для рисования

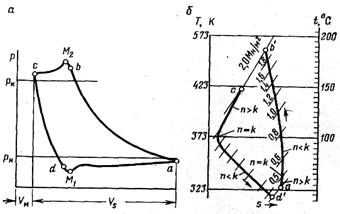

На индикаторной диаграмме (рис. 15.1, а)точка а соответ­ствует закрытию всасывающего клапана, b — открытию нагне­тательного клапана, с — закрытию нагнетательного и d — откры­тию всасывающего клапана. Линия da соответствует процессу всасывания, ab — сжатия, bc — выталкивания, cd — расширения остатка газа.

Рис. 15.1. Диаграммы рабочего процесса поршневого компрессора

Изменение давления всасывания и выталкивания (волнистые линии) является следствием двух влияний: переменного перепада давления в клапане и пульсаций потока во всасывающей и нагне­тательной линиях. В начале открытия всасывающего клапана вследствие малой щели наблюдается значительное снижение давле­ния (до точки M₁). В начале выталкивания давление по той же причине, наоборот, повышается (до точки М₂). Если клапан пол­ностью открыт, то потери давления в клапане непостоянны по­тому, что скорость газа в нем изменяется, следуя переменной ско­рости поршня. Поэтому даже при постоянном давлении во вса­сывающем и нагнетательных патрубках линии всасывания и вы­талкивания индикаторной диаграммы отклоняются от горизон­тальных прямых.

Изобары р_н и р_к,проведенные на диаграмме, соответствуют средним давлениям в патрубках компрессора. Когда клапан от­крыт, колебание внешнего давления распространяется на полость цилиндра. Это влияет на скорость течения газа через клапан и отражается на кривой давления. Поэтому точки а и с могут распола­гаться как на изобарах, так и ниже или выше их в зависимости от фазы пульсации газа в крайнем положении поршня.

Линии сжатия и расширения — политропы с переменным пока­зателем, что наглядно показано на диаграмме s, Т (рис. 15.1, б). В начале сжатия (точка а) температура газа ниже температуры стенок цилиндра и поршня. Поэтому процесс сжатия происходит с подводом тепла при показателе политропы большем, чем показа­тель адиабаты. При сжатии температура газа повышается, и на­правление теплообмена изменяется, как только температура газа превышает температуру стенок цилиндра и поршня. Газ начинает отдавать тепло, а показатель политропы изменяется от п > k в начале сжатия до п

На той же диаграмме в координатах s, Т отражен процесс расширения «мертвого» остатка. Он начинается в точке с при тем­пературе более низкой, чем температура конца сжатия основной порции газа, с отдачей тепла до момента, когда температура газа не снизится до температуры стенок (при расширении отвод тепла характеризуется условием п > k). Дальнейшее расширение газа сопровождается нарастающим подводом тепла к газу, и процесс приближается к изотермическому (п l .

1 Так как характер изменения давления и температур в цилиндре циклический, иногда говорят о «рабочем цикле» в поршневом компрессоре. Это выражение не рекомендуется, поскольку в термодинамике циклом называется замкнутый процесс, характеризующийся возвратом тел в исходное состояние, а в компрессоре осуществляется разомкнутый процесс изменения состояния основной нагнетаемой порции газа.

С увеличением частоты вращения вала компрессора процессы сжатия и расширения приближаются к адиабатическим, так как теплообмен проявляется слабее.
