Для чего нужна разрезная шестерня распредвала? Методика настройки
Для чего нужна разрезная шестерня распредвала? Методика настройки
Блог Валерия Именова
четверг, 9 июня 2016 г.
Как выставить перекрытие клапанов в классическом двигателе ВАЗ
Перекрытие клапанов. Что это такое, как выставить?
Что такое перекрытие клапанов?
Баланс фаз газораспределения
Цикл ОТТО – МИЛЛЕРА
А что же с нашими ВАЗ?
Как настроить разрезную шестерню
Зачем устанавливать разрезную шестерню
Настройка разрезной шестерни на ВАЗ-2108
Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем
Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео
Процесс замены распредвалов
Выводы
Ваз 16v настройка тюнинг распредвалов/перекрытий — подробно
Замена распредвалов на ВАЗ 2114 своими руками
Пошаговая инструкция для 16 клапанного авто
Видео от Артема Ершова «Замена шкивов на ВАЗ 2114»
Процесс замены для 16 клапанного авто
Как отличить впускной распредвал от выпускного ВАЗ-2112: фото
Фото впускного и выпускного распредвалов
Выводы
Плюсы и минусы
Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок
Момент и последовательность затяжки постели распредвалов
Выводы
Перекрытия клапанов ваз 2112 16 клапанов
Методика настройки разрезанной шестерни на двигателе 8V ВАЗ 2108 – 2110
Методика настройки разрезанных шестерен на двигателе 16V ВАЗ 2110-2112
Методика настройки разрезанной шестерни на двигателе 8V ВАЗ «классика».
четверг, 9 июня 2016 г.
Как выставить перекрытие клапанов в классическом двигателе ВАЗ
🎬 Видео

Видео:Как выставить перекрытия на 16 кл моторе. Инструкция для начинающих. Злые валы. Разрезные шестерни.Скачать

Для чего нужна разрезная шестерня распредвала? Методика настройки

Для чего нужна разрезная шестерня?
Методика настройки на двигателе ВАЗ 2108 – 2110 8V
Методика настройки на двигателе ВАЗ 2110-2112 16V
Методика настройки на двигателе ВАЗ ‘классика’ 8V

Для чего нужна разрезная шестерня?

Мощность и крутящий момент двигателя определяются: рабочим объемом, проходными сечениями каналов и длиной систем впуска и выпуска, фазы газораспределения (далее — ФГР) — периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм.
Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

Для компенсации такой погрешности практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0&deg, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17&deg по коленвалу. Как следствие — заметная потеря в мощности и моменте вместо предполагаемой прибавки.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала(для равноподъемных валов клапаны, как правило должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.

Видео:Правильная установка перекрытий. Типичная ошибка.Скачать

Блог Валерия Именова

Мои заметки. Я не блогер и не писатель, но иногда хочется поделиться с миром некоторой информацией или прокомментировать и высказать свою точку зрения.

четверг, 9 июня 2016 г.

Как выставить перекрытие клапанов в классическом двигателе ВАЗ

Выставление перекрытий ваз 2112 16 клапанов

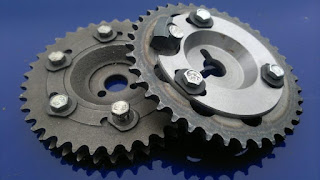

Разрезные шестерни ГРМ Ваз классика

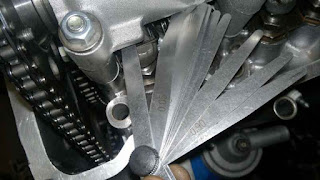

Веерный набор щупов

1. Выставляем коленчатый вал точно по метке, метка на стандартной звездочке распредвала при этом будет находится близ прилива на корпусе РВ.

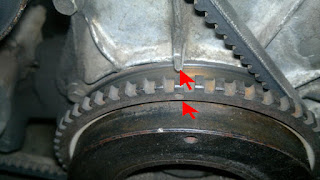

Метки соответствующие положению коленвала в ВМТ (инжектор)

Установка зазора клапанов

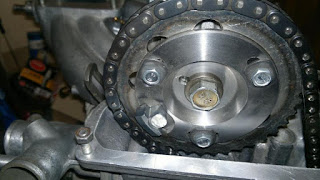

Легкий способ настройки разрезной шестерни по перекрытию клапанов

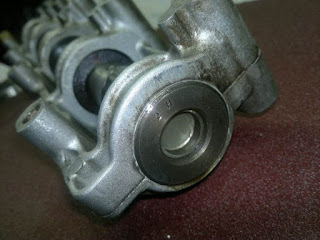

Тюнинговый распредвал эстонец+

15 комментариев :

Загвоздка с РВ 21213, там разная высота кулачков впуск-выпуск.

Дон Альберто, это не имеет существенного значения, для того чтоб найти угол распредвала, при котором оба клапана открыты на одинаковую высоту. Для классического РВ 2101 имеющего высоту подъема клапана в перекрытии 0.8мм следует использовать зазор больше этого значения, для РВ 21213 так же.

не понятно, если в точке перекрытия клапанов они открыты на одну и ту же величину, откуда берётся зазор между кулачком и рокером? Кулачёк же уже надавил на рокер и приоткрыл клапан.

Роман Галиев, при стандартной регулировке клапанов 0,15мм — нет зазора в перекрытии и при этом клапана открыты на 0,8мм, если же отрегулировать клапана под зазор 1мм, то в перекрытии между кулачком и рокером появится зазор 0,2мм который я использовал чтобы произвести настройку.
Естественно после регулировки звезд, зазор возвращается к номиналу — 0,15мм.

Спасибо за пояснения, сразу не сообразил.
Просто у меня перекрытие у вала 2,3мм и не получается зазор больше сделать, регулировочный болт вкручен до конца. Без индикаторов никак ?

Привет Валерий . Пункт «восемь» не понятен, зачем мы снова распредвал двигаем на 180 градусов ( меткой вниз что соответствует одному обороту на коленвале) для регулировки клапанов . Ну и регулировали бы в найденной точке перекрытия , или я что то не догоняю ?

Понятно и доступно, Но. Как то страшновато, да и проблематично следовать инструкции «зазор 15!мм.» Сужу по озвучке видео.https://www.drive2.ru/b/3138355/

Здравствуйте .подскажите пожалуйста ,как выставить перекрытие на 94 валу ,я правильно понимаю нужно зазор выставить на клапана первого цилиндра больше чем 1.7 для этого вала,после установки постели и распред вала по меткам вмт и на постели с звездочкой,и крутнув колено на 360градусов.вопрос?какой зазор нужно установить 1.9 и что если он не устанавливаеться значит чтото делал не так?

Здравствуйте, у меня вопрос, а можно ли установить РШ на на инжектор с гидриками?

Есть регулировка за 1 минуту но при снятом распредвале.
1. Распредвал со звездой ставим на стол. к кулачкам 1 цилиндра прижимаем толстую линейку (и держим между кулачков пальцем)
2 К двум креплениям постели прижимаем вторую линейку и крутим постель (звезда на столе и торчит распредвал)
3. Делаем концы линек параллельными любым спосбом
4. Что получаем равноподнятые кулачки (одна линейка) и сответсв этому положению постель с меткой
5. На звезде ставим метку и потом ориентируемся на нее а не на стандартную (может не совпадать значительно)

Большое уважению автору за его старание . Но проделал эту же операцию на двигателе 1.5 и ставил распредвал 213 (новый), все остальные запчасти остались б\у. ТАк вот выставил 1 мм зазор на 1 цилиндре когда кулачки вверх ,а потом провернув коленвал сделал зазор так что бы щуп 0.35 был на 1 и 2 кулаке(это макс зазор который залазил ),путем поворота коленвала. И метка ушла на 2 зуба вперед.Несколько раз перепроверял. В конечном итоге выставил по тарелкам шлангелем (2 зуба разницы).Возможно проблема в том что оставил старые рокера и опоры(а там перекос и излишние зазоры).Как то так.

Видео:ваз2112- 21126 настройка перекрытия клапанов +тюнинг распредвалыСкачать

Перекрытие клапанов. Что это такое, как выставить?

Про перекрытие клапанов я говорил много, хотя вот в этой статье и видео про фазорегуляторы. Да и по сути это понятие очень простое.

Что такое перекрытие клапанов?

Это процесс, когда оба клапана открыты, на очень короткий промежуток времени. Впускной открывается раньше, а выпускной закрывается позже. Обычно такое происходит, когда поршень находится в ВМТ (верхней мертвой точке).

В основном это делается для того чтобы цилиндры двигателя лучше наполнялись на средних и высоких оборотах (на низких этот эффект не так сильно выражен). Когда обороты высокие тогда и поток воздушно топливной смеси намного больше, его как-то нужно запихнуть в цилиндры, но и отводить отработанные газы нужно также быстрее.

Баланс фаз газораспределения

Но не все так просто. Если взять рядовые автомобили, со старыми технологиями, где нет фазорегуляторов, то здесь делают усредненные значения – как для высоких, так и для низких оборотов.

Однако если у вас есть фазовращатели, либо один (обычно на впуске), либо два (впуск и выпуск). Тогда вы можете менять фазы исходя из ваших потребностей.

Как видите все очень просто.

Сейчас современные иномарки идут как минимум с одной фазокрутилкой (на впуске). Этот мотор при высоких оборотах получается мощнее и зачастую экономичнее.

Цикл ОТТО – МИЛЛЕРА

Однако не совсем это так. Действительно «ФАЗИКИ» регулируют различные циклы сейчас это нормально, почти на всех современных моторах. Когда на низких оборотах идет цикл МИЛЛЕРА, а на высоких цикл ОТТО (пройдите сверху по ссылке и почитайте статью, а также посмотрите видео – все станет понятно)

Но и для перекрытия клапанов «ВРАЩАТЕЛИ» это просто необходимая вещь, причем автоматическая, которая работает очень хорошо.

А что же с нашими ВАЗ?

Как я уже писал сверху, старые моторы (и ВАЗ тут не исключение), имели просто обычную звездочку, на которую одевалась либо цепь, либо ремень ГРМ. Сейчас речь не про новые, а именно про старые.

Как вы догадываетесь, у них были усредненные значения фаз (ну и соответственно перекрытия).

Заводским методом фазы практически никак не настраивались, я сейчас молчу о регулировки клапанов. Также здесь не будет затрагивать спортивные распределительные валы (это уже немного другая тема).

Однако наши умельцы, в гараж и различных тюнинг ателье, ставили так называемые «разрезные шестерни распредвалов». Что это такое? Это шестерня, которая стоит как бы из двух частей: Внутренней части – соединена с распределительным валом.

Друг с другом они стягиваются болтами, отверстия для этих болтов имеют небольшой ход. То есть эти части могут немного вращаться (на небольшой угол) относительно друг друга. Таким образом можно было изменять угол и методом подбора установить нужную мощность, расход и работу мотора.

НО это скорее исключение из правил, и сейчас современные моторы скажем, на ЛАДА ВЕСТА уже имеют фазовращатели (так что с правильным перекрытием клапанов нет проблем).

Сейчас смотрим видео версию

На этом заканчиваю, думаю, мои материалы были вам полезны. Подписывайтесь на канал, читайте наш АВТОСАЙТ

Читайте также: Клапан обратный поворотный фланцевый чугунный rd30

Видео:разница распредвалов гбц ваз 16 клапанов 124, 126Скачать

Как настроить разрезную шестерню

Монтаж разрезанной шестерни рекомендуется по 2 причинам:

1. При производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10&deg по коленвалу, что составляет погрешность в пределах одного зуба на шестерне.

2. Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка спортивного распредвала со стандартной шестерней дает прибавку по мощности и моменту. Настройка при помощи разрезной шестерни добавляет еще 3% мощности.

Методика настройки на двигателе ВАЗ 2108 – 2110, 8 клапанов

1. Берем разрезную шестеренку и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней распредвала.

2. Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распредвала и задней крышки ремня, а также находится ли метка на маховике против среднего деления шкалы.

3. Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала. Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распредвала.

4. В зависимости от желаемого результата, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

С мая 2013 года наш портал расширил тематические разделы форума по обмену опытом: добавлены подфорумы Американцы, Корейцы, Немцы, Французы, Японцы, в связи с увеличением автопарков наших посетителей.

Помимо изменения стиля, наш Чат, Почта, Развлекательные и фото/видео разделы, Литература стали встроенными и не трубеют отдельной регистрации. Кроме этого, есть и другие полезные и приятные новшевства с которыми Вы все можете ознакомиться при посещении портала.

С вопросами и предложениями можете обращаться к администрации в специальном разделе форума или через форму обратной связи.

Автор темы Николай, 16.3.2004, 18:41

Я так понимаю
Условия регулировки (Это должно быть выполнено зарание)
1. Рапредвал уже должен стоять.
2. Разрезную шестерню ставим втесто старой (Затягивам центральный винт).
3. Натягивам цепь.
Процесс настройки
1. Выставляем поршень в первом целиндре в ВМТ.
2. Крутим шестеренку вместе с распред валом выставляя перекрытие клапанов(ПРШЕНЬ В ВЕРХНЕЙ МЕРТВОЙ ТОЧКЕ).
3. Можно сделать заметку на шестеренке.
4. От этого положения двигаем распредвал с шестеренкой (внутренней частью) +-2* в зависимости от того что больше надо верха или низы.
5. Затягиваем винты на шестеренки.
Едим катаемся если не нравитя то крутим дальше начиная с пункта 4.

Поправьте меня если что нетак.

Я вот думаю сделать в передней стенке крышку.

поворачивая распредвал относительно коленвала по ходу вращения т.е. ПО ЧАСОВОЙ ( на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува ( запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.

поворачивая распредвал относительно коленвала против хода вращения ПРОТИВ ЧАСОВОЙ ( на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.

Для того, чтобы получить от двигателя автомобиля максимальную отдачу, в числе прочего должны быть выставлены наиболее эффективные фазы газораспределения. Добиться этого, не внося изменений в конструкцию ГРМ, невозможно по причине довольно больших колебаний положения распредвала, в пределах заводских допусков. Решить проблему поможет разрезная шестерня распредвала или сдвижная шестерня ГРМ.

Зачем устанавливать разрезную шестерню

Существует две основных причины, по которым целесообразно заменить штатную шестерню на разрезную.

Прежде всего, в процессе изготовления и сборки деталей на заводе ВАЗ допускаются некоторые отклонения от проектных размеров. Вследствие этого, даже в двигателях одной серии (например, ВАЗ-2108 или ВАЗ-2112) положение распредвала относительно коленвала может колебаться в пределах 10 градусов (это соответствует одному зубу на штатной шестерне) как в сторону более раннего, так и в сторону более позднего зажигания. В результате страдают мощностно-динамические характеристики силового агрегата.

Настройка разрезной шестерни на ВАЗ-2108

На автомобиле ВАЗ-2108 или ВАЗ-2110 с восьмиклапанным двигателем, разрезная шестерня устанавливается и настраивается следующим образом:

На неподвижной и подвижной частях разрезной шестерни ставится стандартная метка, как и на штатной шестерне.
Разрезная шестерня монтируется на место штатной, и на нее надевается ремень ГРМ. После этого необходимо убедиться, в совпадении меток, расположенных на шкиве распредвала и задней крышке ремня; метка на маховике при этом должна располагаться напротив среднего деления шкалы на лючке картера сцепления.
Необходимо контролировать перекрытие впускного и выпускного клапанов четвертого цилиндра. При верно выставленных фазах они должны быть открыты на строго определенную величину. Если вал равноподъемный, степень открытия клапанов должна быть одинаковой.
Если необходимого перекрытия добиться не удалось, нужно ослабить затяжные болты шестерни, после чего, удерживая подвижную часть, повернуть распредвал таким образом, чтобы получить требуемое перекрытие. В результате операции распредвал оказывается в оптимальном положении.
При необходимости можно дополнительно скорректировать фазы газораспределения.

Коррекция производится в зависимости от предпочтений водителя.

если распредвал повернуть относительно коленчатого вала на опережение (по ходу), клапана будут раньше открываться и раньше закрываться, уменьшится угол газодинамического наддува. Таким образом, улучшается тяга на низких и средних оборотах;
при повороте распредвала в обратную сторону (на запаздывание), угол газодинамического наддува увеличивается, и на высоких оборотах улучшается наполнение цилиндров рабочей смесью, в результате мотор развивает большую мощность.

Выполняя корректировку, нельзя сильно уходить от точки перекрытия. Поворачивать распределительный вал нужно на величину не более 3-4 градусов (по шкиву эта величина соответствует половине зуба шестерни). На карбюраторных двигателях, после выполнения корректировки, необходимо заново устанавливать угол опережения зажигания, поскольку трамблер жестко связан с распредвалом посредством муфты датчика распределителя зажигания.

Настройка разрезных шестерен на ВАЗ-2112 с 16-клапанным двигателем

На 16-клапанные моторы автомобилей ВАЗ-2112, разрезные шестерни монтируются и настраиваются своими руками следующим образом:

После установки новых распредвалов по меткам стандартных шкивов устанавливается перекрытие клапанов, после чего поршни первого и четвертого цилиндров подводятся в верхнюю мертвую точку, и надевается ремень ГРМ. Затем необходимо определить перемещение распредвалов и положение ВМТ, делается это по индикаторам часового типа, устанавливаемым на специальную планку.

Далее требуется найти положения распредвалов, соответствующие закрытому положению впускных и выпускных клапанов четвертого цилиндра, а также их положение, соответствующее положению поршня в верхней мертвой точке. Затем ослабляются болты на шкивах, и по индикаторам устанавливаются требуемые перекрытия. После этого болты затягиваются, и коленвал проворачивается на один оборот, после чего производится проверка установок. После пробной поездки при необходимости производится коррекция положения распредвалов.

Установка и замена распредвалов ВАЗ-2112 16 клапанов: фото, видео

Замена распределительных валов на 16-клапанном двигателе ВАЗ-2112 происходит при их износе и выработке опорных шеек. Чаще всего это происходит тогда, когда проходит время капитального ремонта силового блока или ГБЦ. Это достаточно сложная процедура, но ее реально сделать своими руками.

На видео ниже установка распредвалов и разрезных шестерён на 16-ти клапанный двигатель семейства ВАЗ

Видео материал расскажет, как заменить распределительные валы на ВАЗ-2112 16 клапанов, даст некоторые рекомендации и советы.

Процесс замены распредвалов

Распределительные валы с шестернями и крепежными элементами

Для того, чтобы установить распределительные валы на ВАЗ-2112 16 клапанов их необходимо сначала демонтировать. Как и любая запасная часть, они устанавливаются в обратном порядке от разборки.

Итак, рассмотрим, поэтапный процесс снятия и установки впускного и выпускного распределительного вала.

Демонтаж распределительных валов

Для начала, как и при любых ремонтных операциях, необходимо демонтировать «клемму-минус» с АКБ.
Снимаем крышку ремня привода ГРМ.
Выкрутив крепежные болты, которые указанные на схеме снимаем крышку ГРМ
Теперь, необходимо демонтировать клапанную крышку. Обратите внимание, что при сборке необходимо соблюдать порядок затяжки болтов.
Выкрутив гайки крепления снимаем клапанную крышку
Отсоединяем провода датчика аварийного давления масла, а затем выкручиваем его.
Отсоединяем датчик аварийного давления масла
При помощи торцового ключа или головки на 8 выкручиваем 20 болтов крепления крышки распределительных валов.
Схема демонтажа и затяжки болтов корпуса подшипника распредвалов
Демонтируем корпус подшипников распредвала.
Теперь, имеется свободный доступ к двум заглушкам, которые расположены на задней стороне ГБЦ. Вынимаем их.
C заглушками распредвала надо быть аккуратным, если не верно их установить, то вытечет масло. Вовремя не заметите, сократите ресурс двигателя или «встрянете на капремонт»

Снимаем две задние заглушки головки блока

Установка распределительных валов

Теперь, когда все снято, можно преступить к установке новых распредвалов на автомобиль:

Моторным маслом смазываем кулачки и опорные шейки валов.
Смазываем шейки и кулачки распределительного вала моторным маслом
Укладываем каждый распределительный вал на свое посадочное место. Стоит учитывать, что распредвалы не взаимозаменяемые, поэтому путать их нельзя.
Слева показан впускной распредвал, а справа выпускной
Наносим на поверхность головки блока и корпуса подшипника распределительных валов герметик.
Как необходимо наносить герметик на крышку корпуса подшипников распредвала
Ставим на место крышку распредвалов и головку блока. Равномерно затягиваем болты с определённым моментом.
Прессуем новые сальники и устанавливаем задние заглушки.
Прессуем новые сальники в на распределительные валы
Собираем остальные детали, которые были снятые с автомобиля.

Выбор

Распределительные валы головки блока цилиндров для ВАЗ-2112 производятся только заводом изготовителем, поэтому аналоги искать не стоит.

Оригинальные каталожные номера: впускной – 2112-1006015, выпускной – 2112-1006014. Каждый распределительный вал стоит в среднем около 3000 рублей.

Маркировка впускного распредвала Маркировка выпускного распредвала

Нюансы

При установке корпуса подшипников и головки блока нельзя наносить герметик, который содержит силикон. Это связано с тем, что мотор нагревается, а соответственно и герметик, который выделяет пары, что могут попасть в цилиндры и далее по системе. Использовать стоит герметик, у которого в инструкции или на упаковке указано, что он безопасен для датчика кислорода.

При нанесении герметика на полости, не стоит много его наносить, ведь при затяжке болтов он может попасть внутрь и это приведет к закупориванию масляных каналов, а соответственно не будет смазки. Отсутствие смазочной жидкости приведет к повышенному износу деталей, которые быстро выйдут из строя.

Выводы

Замена и установка распределительных валов на 16-клапанный ВАЗ-2112 проводится не совсем легко, но вполне реально. Главное, для обеспечения результата, это осторожность и выполнение инструкций. Стоит отдельно отметить, что впускной и выпускной распределительный вал разные, и не взаимозаменяемые. На впускной есть дополнительная каемочка под датчик фаз.

Ваз 16v настройка тюнинг распредвалов/перекрытий — подробно

Доброе времени суток уважаемый Павел. Я же давно подписана на ваш канал смотрю очень нравится ваша репортажи про автомобили ВАЗ много чего сделал вашим советами. Вот диагностику Точно такую же не сделаю)))) а вы сами каком городе находитесь

Читайте также: Электромагнитный клапан принцип работы в колонке

На турбо двенашке можно таким макаром настроить валы ?

У меня вопрос валы 8.6 и установлены такие же шестерни с градусами. Возможно ли выставить перекрытия используя эти шестерни без приборов. По рекомендациям впускной 1,00мм выпускной 1,00 мм. Крутить шестерни нужно впуск по часовой, а выпуск против часовой? Возможно ли приблизительно выставить перекрытия используя эти метки? На данный момент выставлены по заводским меткам!

Большое спасибо ты заставил мою гранату ехать

Там еще надо смотреть на ДМСД, То есть датчика массового расхода воздуха.

павел я хочу поставиь валы подскиж какие лучше поставить 8.6 фаза 272 или 8.7 фаза 264

Привет ПАВЕЛ. Важно ваше мнение. Мотор моей машины 21127 v16 (гранта) стоят поршня СТК безвтыквые (негнет клапана) Хочу увеличить мошьность с помощью распредвала. Что скажите по поводу УСА 8.6 фаза 272- если их установить Надежность СТК ( безвтыковки) ненарушится при обрыве ремня и. Тд ? И ЕЩЕ при установки вала уса 8.6 фаза 272 Нужны шестерни менять на разрезные + метки менять? Или все на стоковое На завод шестерню и на заводские метки? Все сядет без проблем?

Чтобьи видео бьило еще полезное,замер компрессии надо бьило сделать в разньие положение разпредвалов.У меня есть видео об етом.Ну и так видео очень полезное.

И так не належную технику делать ещё более ломучей? Имхо бред

ну и мудак пиздец, начитался интернета накупил всякой хероты и думает что он гуру теперь. Название себе еще такое ебанутое дал, галогенка от поворотника, и повадки такие.. Тошнит блять фу нахуй! Уебок нищебродский

на заводских валах 2112 какое перекрытие клапанов?

Привет Павел. Прошу тебя уточнить один момент. На 12-й минуте ты говоришь что на 5 тыс будет максимальное количество л.с. может ты имеешь ввиду максимальное количество крутящего момента ( ну грубо, усилие газов на поршни )? И мГр/цикл это масса воздуха за один такт наполнения? Спасибо большое за хорошие познавательные видео!

Павел, а если сдвинуть только впускной вал в позднюю сторону, что получиться? Такое на отслеживали?

Спасибо за видик, я недавно поменял ГРМ на Опель Асре G 1.8 матор и там ставили впускной на 1 зуб против часовой стр.а выпуск на метке 0. и вот на малых обаротах нету мощ.движка .а уже после 3500-3700 об.чувст. что машина легче набирает скорость .а сперва все валы когда ставили на своем метке вообще небыло мощ. а можно ставить так например впуск на 1 зуб против ч.с. а выпуск 1 зуб по ч.с .

Павел, привет. Что посоветуешь для 8клопника. Какую прогу на Андроид? К сожалению только ELM блютуз адаптер . Опендиаг глючит, то ли ELM не нравится ей то ли еще чего. ТоркPRO работает, график рисует на экране, но не то .. Есть чего посерьезнее, или это только нетбук надо и клайн провод?

Замена распредвалов на ВАЗ 2114 своими руками

Распределительные валы, как и другие механизмы и узлы авто, определяют качество работы двигателя. Данный материал подскажет вам, как определить неисправность валов, как заменить распредвалы на ВАЗ 2112 16 клапанов, и что для этого необходимо подготовить.

Шкивы 16-клапанного ВАЗ 2112 необходимо заменять, когда они износились или на них присутствуют механические повреждения. В частности, речь идет о:

выходе из строя или отработанном ресурсе эксплуатации опорных шеек шкива;
механический изгиб распределительного вала;
отработанный ресурс службы, а также задиры кулачков элемента.

Лада 2112 с ДВС 16 кл
Если во время работы двигателя в клапанах появляется какой-то посторонний стук, то он, как правило, вызывается одним из таких повреждений. В том случае, если вы зафиксировали сниженное давление моторной жидкости в системе, то это может свидетельствовать об увеличении зазоров в подшипниках.

Для этого, чтобы ликвидировать эту неисправность, необходимо отшлифовать и восстановить опорные шейки шкива. Также следует увеличить канавки, при помощи которых поступает моторная жидкость. Это делается для того, чтобы смазывающая жидкость после очередной отшлифовки производила смазку элементов ДВС. Что касается шеек, то их после шлифовки следует отполировать зеленой пастой ГОИ.

Пошаговая инструкция для 16 клапанного авто

Необходимые инструменты

новые детали для замены (выпускной и впускной распределительные шкивы);
торцевой ключ на 8 мм;
герметик.

Новые спортивные валы Торцевой ключ на «8» Клей герметик

Этапы работ

Чтобы правильно осуществить процесс замены выпускных элементов, предлагаем вам воспользоваться инструкцией, подготовленной специально для наших пользователей. Также этот мануал подойдет для тех, кто хочет заменить сальники выпускного распредвала, датчики или заглушки.

Откройте капот вашего 16 клапанного ВАЗ 2112. Демонтируйте защитный кожух ремешка привода газораспределительного механизма.
После этого необходимо снять крышку ГБЦ, а также устройство контроля аварийного давления (датчика) моторной жидкости. Датчик снимается, чтобы в процессе работ он не повредился. Также можно снять наконечник проводов датчика.
Когда датчик демонтирован, вам нужно открутить все винты, которые крепят корпус подшипников распредвалов. Это делается при помощи торцевого ключа на «8». Все болты следует открутить равномерно, а не по одному.
После этого демонтируйте корпус подшипников распредвалов выпускных клапанов 16 клапанного ВАЗ 2112. Следует отметить, что корпус демонтируется со свечными колодцами. Их нужно вытащить из корпуса.
Теперь что касается заглушек технологических отверстий. Во время процедуры замены распредвалов заглушки часто теряются у автомобилистов. Заглушки представляют собой маленькие детали круглой формы.
Заглушки нужно демонтировать из мест установки в ГБЦ, в общей сложности заглушки — две, и они находятся в районе задних торцов распредвалов.

Видео от Артема Ершова «Замена шкивов на ВАЗ 2114»

В этом видео вы можете посмотреть на процесс замены шкивов в 16-клапанном авто ВАЗ.

Процесс замены для 16 клапанного авто

набор накидных и гаечных ключей;
динамометрический ключ;
новый расходный материал;
тару для слива ОЖ;
незапятнанные тряпки.

Для удобства проведения процедуры лучше пользоваться эстакадой либо смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

Сначала следует обесточить автомобиль методом снятия минусовой клеммы с АКБ.
Потом нужно слить тосол в приготовленную емкость.
Если ремонт осуществляется после поездки, то в топливной системе нужно скинуть давление. Для этого необходимо надавить на защелку и отсоединить провода топливного насоса от других проводов.
На последующем шаге от выпускного коллектора нужно отсоединить приемную трубу системы выхлопа.
Дальше снимается термостат.
После откручивания гаек крепления кронштейна, его следует отвести в сторону.
Потому что изменяется только прокладка, головка демонтируется в сборе с распредвалами.
Совместно с головкой блока цилиндров снимается корпус подшипников и топливная рама.
Потом необходимо отсоединить датчик, показывающий уровень давления масла в движке и датчик положения распредвалов.
Дальше ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
Зубчатый шкив необходимо зафиксировать, чтоб он не проворачивался. Потом следует отвернуть крепежный болт и снять его с шайбой.
Дальше, воспользовавшись 2-мя отвертками, необходимо снять шкив с распредвала.
На последующем шаге отсоединяется охлаждающая система и датчик температуры ОЖ.
Для окончательного демонтажа на силовом агрегате с 16 клапанами необходимо выкрутить согласно схеме болты и вытащить их вкупе с шайбами.
Вкупе с ГБЦ снимается древняя прокладка.

Как отличить впускной распредвал от выпускного ВАЗ-2112: фото

Фото впускного и выпускного распредвалов

Впускной и выпускной распредвалы обозначены стрелками на фото. На фото двигатель с снятой клапанной крышкой

Различие распредвалов

Отличие впускного и выпускного распределительного вала в наличие паза под датчик фаз

На самом деле разницы в конструкции выпускного и впускного распределительного вала нет. Существует только одна причина, по которой они не взаимозаменяемые. На впускном распределительном вале есть каемочка, которая рассчитана под датчик фаз газораспределения.

Некоторые автолюбители вместо стандартных заводских распределительных валов устанавливают спортивные, которые увеличивают мощность. Именно в этом случае начинается существенная разница.

Впускной распределительный вал имеет больший размер кулачка, что в свою очередь открывает клапан не на 7,6 мм, а на 13,2. Это позволяет двигателю увеличить мощностные характеристики. Так само и выпускной имеет немного другие характеристики – открывается клапан не на 7,6, а на 10,8 мм, что значительно добавляет мощности.

Различия распредвалов спортивного характера

Выводы

Распределительные валы 16-ти клапанного двигателя на ВАЗ-2112 не отличаются конструктивными особенностями, кроме того, что на впускном вале проточена дополнительная кромка под датчик распредвала (фаз). Если впускной и выпускной элемент перепутать местами – это приведёт к нарушению фаз газораспределения и если двигатель долгое время проработает в таком режиме, владельца неизбежно ждёт капитальный ремонт головки блока, в лучшем случае.

Плюсы и минусы

Недоработана система охлаждения, а возможности мотора не использованы, даже наполовину:

специалисты признают, что головка блока цилиндров 2112 имеет безупречную конструкцию впускного и выпускного тракта;
однако производитель комплектует ее клапанами малого диаметра от предыдущих вариантов ДВС, используя возможности мотора на 35 – 40% максимум.

Читать также: Генератор газель некст камминз

В то же время увеличить мощность собственными силами можно – нужно аккуратно расточить отверстия, не повредив перегородку, а затем подобрать пружины и облегченные клапана, скомпоновать их внутри ГБЦ.

Момент затяжки постели распредвалов ВАЗ-2112 16 клапанов: порядок

Многие автомобилисты слышали, что необходимо правильно затягивать резьбовые соединения на 16-клапанном двигателе ВАЗ-2112, но никогда этого сами не делали. Так, момент затяжки определяется изготовителем и указан в сервисных мануалах по ремонту.

Видео об установке распредвалов и разрезных шестерней на 16 клапанный мотор

Видеоматериал расскажет, как правильно затянуть резьбовые соединения на постели распределительных валов

Момент и последовательность затяжки постели распредвалов

Последовательность затяжки крышки распределительных валов

Правильная затяжка постели распределительных валов, а также остальных деталей головки блока цилиндров определяет нормальное функционирование всех узлов и агрегатов. Так, для того, чтобы затянуть резьбовые соединения используется типовая схема затяжки и динамометрический ключ.

Перед тем как устанавливать болты на место, необходимо их хорошо промыть и смазать силиконовой смазкой

Для того чтобы правильно затянуть болты необходимо знать последовательность. Она начинается со средней части и поэтапно переходит непосредственно к краям. Детальную последовательность можно увидеть на фотографии ниже.

Схема затяжки каждого болта постели распредвала с нумерацией

Что касается непосредственно силы затяжки, то она составляет 8,0-10,0 Нм. После того, как постель установлена на головку блока, болты соединения закручиваются руками или без особой силы при помощи трещотки с головкой.

Закручиваем все болты от руки, но не затягиваем

Когда все болты стали на место, необходимо взять динамометрический ключ и затянуть согласно нормативам в порядке указанном выше.

Динамометрический ключ для затяжки резьбовых соединений

В каких случаях понадобиться затягивать постель распределительных валов

Болты закручены. Отмечены стрелочками

Затяжка постели распределительных валов понадобится в том случае, если её перед этим демонтировали для проведения восстановительно-ремонтных работ. Так, в каких случаях понадобится снимать постель, рассмотрим более детально:

Замена распределительных валов, толкателей или сальников клапанов.
Капитальный ремонт головки блока.
Ремонтные операции с двигателем.
Замена отдельных элементов головки блока цилиндров.

Последствия неверной затяжки постели

К последствиям неправильной затяжки постели распределительных валов можно отнести следующее:

Утечка масла из-за образования щели или неплотного соединения.
Пропускание воздуха внутрь ГБЦ.
Нарушение в работе двигателя или головки блока.
Попадание посторонних предметов (воды, грязи, пыли).

Все эти факторы могут негативно сказаться на работе головки блока цилиндров и главного силового агрегата.

Выводы

Момент и последовательность затяжки постели распределительных валов на 16-клапанном двигатели ВАЗ-2112 должны быть правильными, поскольку данный фактор влияет на работу головки блока и двигатель в целом. Так, неверное проведение процедуры может повлечь более серьезные последствия. Если автолюбитель не в состоянии сделать это самостоятельно, то необходимо обратиться на автосервис, где все сделают быстро и качественно.

Видео:Проект "проХлада". 39 Серия. Перекрытие на классическом моторе. Часть 2.Скачать

Перекрытия клапанов ваз 2112 16 клапанов

Умный электрик мечтал о 3-х фазной женщине: в гостях-красавица, на кухне-хозяйка, в постели-куртизанка. Нашел. Дама оказалась со сдвигом по фазе: куртизанка в гостях, красавица-на кухне, хозяйка в постели… Ничуть не меньше проблем, можно получить при проверке фаз газораспределения на стандартной машине.

Вопрос о том, мотор работает лучше при фазах, сдвинутых вперед или назад, не правомерен. Именно соблюдение эффективных фаз газораспределения (ФГР) обеспечивает оптимальные характеристики силового агрегата. Применение разрезанной шестерни распредвала, пришедшей к нам из спорта, дает возможность не ослабляя натяжения ремня ГРМ, изменить положение распредвала относительно коленвала. Причем шаг настройки калибруется на десятые доли градуса.

Мощность и крутящий момент двигателя определяются его механической частью: рабочим объемом; проходными сечениями каналов и длиной систем впуска и выпуска; ФГР – периодами открытого и закрытого состояния клапанов, выраженные в градусах поворота коленвала относительно верхней и нижней мертвых точек (ВМТ и НМТ). ФГР обычно изображают в виде круговых диаграмм. Для простоты рассмотрим ФГР двигателя ВАЗ 21083 объемом 1500 куб.см. со стандартным распредвалом 2108 и зазорами 0,2±0,05мм впускных и 0,35±0,05мм выпускных клапанов (рис. 1) Хотя все нижеизложенное имеет большое практическое значение для любого четырехтактного двигателя внутреннего сгорания.

При крупносерийном производстве двигателей отклонения размеров деталей от заданных чертежей неизбежны. За счет отклонения размеров деталей механизма газораспределения и кривошипно-шатунного механизма, фактические ФГР двигателя одной модели могут отличаться от номинальных до ±10° по коленвалу, что составляет погрешность в пределах одного зуба на распред шестерне. Для компенсации такой погрешности в нашей лаборатории практикуется установка разрезанной шестерни, позволяющей изменить положение ее зубчатого венца относительно ступицы с шагом 0, в отличии от заводской сплошной шестерни, которая фиксируется только в одном положении и отойти от него можно лишь на зуб вперед или назад с шагом 17°o по коленвалу. Как следствие, заметная потеря в мощности и моменте вместо предполагаемой прибавки.
Применение тюнинговых и спортивных распредвалов с увеличенным подъемом кулачков и измененным профилем. Установка такого вала со стандартной шестерней дает прибавку по мощности и моменту. Настройка такого на эффективные ФГР при помощи разрезанной шестерни добавляет еще 3% по мощности.

В качестве примера рассмотрим последовательность настройки эффективных ФГР из условия обеспечения промежуточного варианта. Необходимо совместить точку мах перекрытия клапанов с ВМТ. Для этого распредвал поворачивается на 8° (рис 2). Следовательно угол газодинамического наддува Г составляет уже 80°+8°=88°, что позволит «дозаряжать» цилиндр, улучшая наполнение на высоких оборотах. Необходимо также учитывать, что слишком раннее открытие впускных клапанов при работе на малых и средних оборотах, ухудшает наполнение цилиндров – выхлопные газы проникают во впускной коллектор и сильно обедняют свежую смесь. Поэтому, уменьшив в результате поворота распредвала на 8° (грубо говоря, на пол зуба шестерни) угол опережения открытия впускного клапана до ВМТ, улучшим воспламеняемость горючей смеси в режиме частичных нагрузок. Результаты испытаний на мощностном стенде показывают, что настройка эффективных ФГР на стандартном распредвале дает прибавку по мощности и крутящему моменту до 3% без замены распредвала. А при настройке на экстремальное значение (мощность или крутящий момент) – до 5%. Следует отметить, что при управлении клапанами с помощью одного распредвала можно вести речь о эффективной настройке ФГР или только для впускных (что мы с вами только что проделали) или для выпускных клапанов. На двигателях, где управление впускными и выпускными клапанами осуществляется отдельными распредвалами (внимание владельцев 16-ти клапанников) подбор эффективных ФГР позволяет получить гарантированную прибавку по мощности и крутящему моменту до 7%.

Разрезная шестерня для ЗМЗ 402

Методика настройки разрезанной шестерни на двигателе 8V ВАЗ 2108 – 2110

Разрезная шестерня ВАЗ 8V

Берем разрезную шестеренку (шкив) и помечаем на ней (на неподвижной и подвижной частях) стандартную метку, сравнивая со стандартной шестерней (шкивом) распредвала.
Монтируем разрезанную шестерню на распредвал, надеваем ремень ГРМ на шестерню. Проверяем совпадение установочных меток на шкиве распределительного вала и задней крышки ремня, а также находится ли метка на маховике (в люке картера сцепления) против среднего деления шкалы.
Контролируем впускной и выпускной клапан 4 цилиндра по перекрытию: при грамотно выставленных фазах впускной и выпускной клапан должны быть открыты на определенную величину, заданную при проектировании вала (для равноподъемных валов клапаны, как правило, должны быть открыты на равную величину). Если требуемого перекрытия нет, то ослабляем наружные болты шестерни и поворачиваем распредвал относительно внешней части шестерни, выставляя его. Таким образом получаем нулевое (оптимальное) положение распределительного вала.
В зависимости от того, что хотим получить, можно произвести дополнительную коррекцию фаз газораспределения методом контрольных поездок.

Поворачивая распредвал относительно коленвала по ходу вращения (на опережение) , увеличиваем начальный угол открытия впускного клапана до ВМТ и уменьшаем угол газодинамического наддува (запаздывание закрытия впускного клапана до НМТ), улучшая тем самым тягу на нижних и средних оборотах.
Поворачивая распредвал относительно коленвала против хода вращения ( на запаздывание) увеличиваем угол газодинамического наддува, дозаряжая цилиндры на высоких оборотах и получая дополнительную мощность.
Практика показывает, что «играя фазами» не стоит уходить от точки перекрытия в ± больше, чем на 1/3-1/2 зуба по шкиву, что соответствует 3-4 градусам по распредвалу.
При корректировке фаз ГРМ на карбюраторных автомобилях, не забывайте каждый раз после вращения распредвала, выставлять заново начальный угол опережения зажигания, т.к. трамблер с распределительным валом имеет жесткую связь через муфту датчика распределителя зажигания.

Методика настройки разрезанных шестерен на двигателе 16V ВАЗ 2110-2112

Разрезные шестерни ВАЗ 16V Разрезные шестерни ВАЗ 16V

Устанавливаем новые распределительные валы.
Выставляем, примерно, перекрытия клапанов, ориентируясь по меткам стандартных шкивов, подводим поршень 1-го и 4-го цилиндра в ВМТ и одеваем ремень.
Устанавливаем планку для индикаторов часового типа (необходимо 3 шт.: для определения перемещения впускного, выпускного валов и положения ВМТ) и сами индикаторы.
Находим поочередно нулевые (закрытые) положения впускного и выпускного клапанов 4-го цилиндра и положение его ВМТ. После этого выставляем требуемые перекрытия по индикаторам, используя разрезные шкивы.
Затягиваем фиксирующие болты разрезных шкивов, проворачиваем 1 оборот к/вала и проверяем установки.
Собираем двигатель и заводим.
В том случае, когда установки производителя по тем или иным причинам могут не являться оптимальными, придется корректировать положение валов, контролируя цикловое наполнение контрольными замерами на дороге.

Методика настройки разрезанной шестерни на двигателе 8V ВАЗ «классика».

Разрезная шестерня 8V «классика»

Устанавливаем новый распределительный вал.
Выставляем, примерно, перекрытие клапанов, ориентируясь по меткам стандартной шестерни, подводим поршень 1-го и 4-го цилиндра в вмт и одеваем цепь.
Устанавливаем планку для индикаторов часового типа (необходимо 3 шт.: для определения перемещения впускного, выпускного клапанов и положения вмт) и сами индикаторы. Ножки индикаторов опираем на рокеры.
Находим, поочередно, нулевые (закрытые) положения впускного и выпускного клапанов 1-го цилиндра и положение его вмт точно. После этого выставляем требуемое перекрытие по индикаторам, используя разрезную шестерню (необходимо не забыть о том, что рокер имеет передаточное отношение, также как имеет значение, на какое место на рокере опирается ножка индикатора). Если вы устанавливаете равнофазный и равноподъемный р/вал, то можно, просто, найти его нулевое положение (когда оба клапана открыты на одинаковую величину), не вдаваясь в величины множителя рокера.
Затягиваем фиксирующие болты разрезной шестерни, проворачиваем 1 оборот коленвала и проверяем установки.
Собираем двигатель и заводим.
В том случае, когда установки производителя по тем или иным причинам могут не являться оптимальными, придется корректировать положение валов, руководствуясь динамическими замерами или субъективными ощущениями. Ведь двигатель вы настраиваете под себя.
